Enterprise Distributed Application Service：Buat kluster ECS hybrid cloud

Persiapan

• Buat VPC dengan blok CIDR IPv4.

• Aktifkan Express Connect. Untuk informasi lebih lanjut, lihat Express Connect.

• Ajukan koneksi khusus melalui Express Connect untuk menghubungkan pusat data Anda ke VPC Alibaba Cloud. Untuk informasi lebih lanjut, lihat Mode Klasik.

• Pastikan server di pusat data Anda memenuhi persyaratan berikut:

  • Sistem operasi: CentOS 7.

  • Bentuk: fisik atau mesin virtual. Kontainer Docker tidak didukung.

  • Perangkat keras: tidak ada persyaratan khusus untuk CPU dan memori.

Langkah 1: Buat kluster hybrid cloud

1. Masuk ke .

2. Di panel navigasi sebelah kiri, pilih Resource Management > ECS Clusters.

3. Di halaman ECS Cluster, pilih wilayah tempat Anda ingin membuat kluster dari daftar drop-down Region di bilah navigasi atas, dan pilih namespace mikro-layanan tempat Anda ingin membuat kluster dari daftar drop-down Namespace Mikro-layanan di bagian atas. Lalu, klik Create Cluster.

   Anda dapat memilih namespace mikro-layanan di halaman ini atau di kotak dialog Create Cluster.Namespace Mikro-layanan

   • Jika isolasi lingkungan diperlukan, pilih namespace mikro-layanan yang Anda buat.Namespace Mikro-layanan

   • Jika isolasi lingkungan tidak diperlukan, pilih Default dari daftar drop-down Namespace Mikro-layanan.

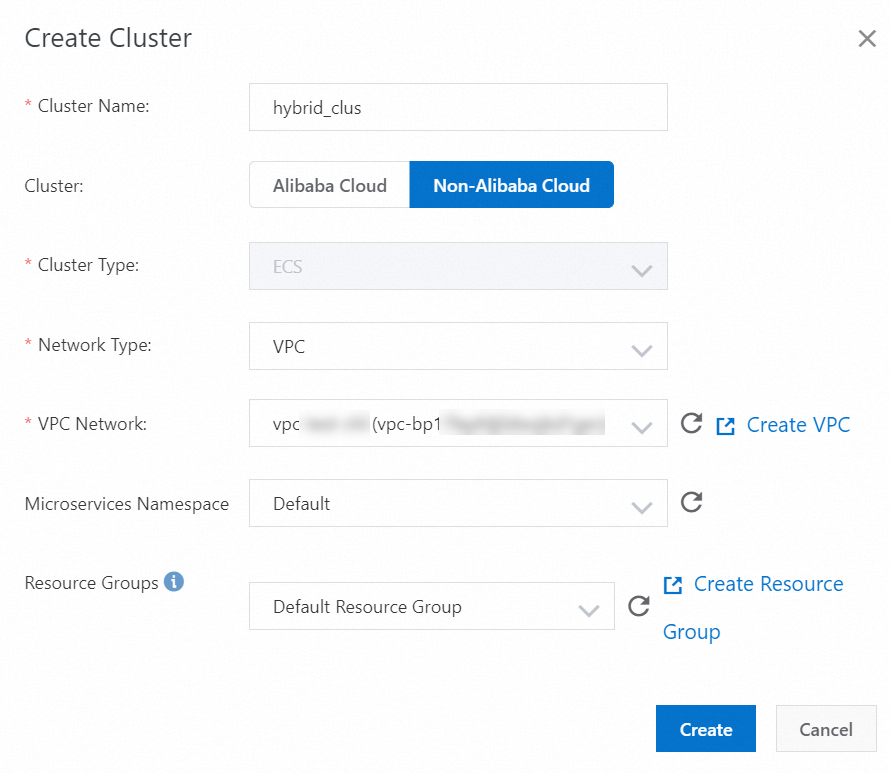

4. Di kotak dialog Create Cluster, atur parameter kluster dan klik Create.



   Parameter	Deskripsi
   Cluster Name	Nama kluster. Nama dapat mencapai hingga 64 karakter dan dapat berisi huruf, angka, garis bawah (_), dan titik (.).
   Cluster	Pilih Non-Alibaba Cloud.
   Cluster Type	Parameter ini hanya dapat diatur ke ECS, dan Anda tidak dapat mengubah nilainya.
   Cluster Network Type	Jika Anda mengatur parameter Cluster ke Non-Alibaba Cloud, parameter ini hanya dapat diatur ke VPC.
   VPC Network	Setelah Anda memilih VPC, Anda harus memilih VPC yang telah dibuat.
   Microservices Namespace	Namespace mikro-layanan tempat kluster dimiliki.Namespace Mikro-layanan Secara default, namespace mikro-layanan yang dipilih di halaman ECS Clusters ditampilkan.Namespace Mikro-layanan Jika tidak ada namespace mikro-layanan yang dipilih, Default akan ditampilkan dalam daftar drop-down Namespace Mikro-layanan.Namespace Mikro-layanan Atur parameter ini sesuai kebutuhan.
   Resource Groups	Grup sumber daya tempat kluster dimiliki. Grup sumber daya dibuat oleh akun Alibaba Cloud saat ini di Konsol Manajemen Sumber Daya. Grup ini bukan grup sumber daya EDAS. Jika tidak ada grup sumber daya yang tersedia, klik Create Resource Group untuk pergi ke Konsol Manajemen Sumber Daya dan membuat grup sumber daya. Untuk informasi lebih lanjut, lihat Buat grup sumber daya.

   Setelah kluster dibuat, Created muncul di bagian atas halaman, dan kluster muncul di daftar kluster.

   Catatan

   Kluster yang dibuat hanya merupakan kluster kosong. Anda harus menambahkan instance ECS dan server dari pusat data Anda ke kluster.

Langkah 2: Tambahkan instance ke kluster hybrid cloud

Anda harus menambahkan instance ECS, server dari pusat data Anda, dan server dari penyedia layanan cloud lainnya ke kluster hybrid cloud kosong yang baru dibuat.

1. Di halaman ECS Cluster, klik ID kluster yang baru dibuat.

2. Di halaman Cluster Details, klik Add Existing ECS di pojok kanan atas bagian ECS Instance.

3. Di kotak dialog Add ECS Instance, salin perintah yang digunakan untuk menginstal EDAS Agent.

   Catatan

   Untuk menambahkan instance ke kluster hybrid cloud, Anda harus menginstal EDAS Agent secara manual pada instance menggunakan antarmuka baris perintah (CLI).

4. Masuk ke instance ECS atau server di pusat data Anda sebagai pengguna root, dan tempel serta jalankan perintah yang digunakan untuk menginstal EDAS Agent.

   Kemudian, instance ECS atau server ditambahkan ke kluster.

Langkah 3: Aktifkan port yang diperlukan

Untuk memastikan bahwa kemampuan terkait yang disediakan oleh EDAS tersedia untuk aplikasi Anda di kluster hybrid cloud, Anda harus mengaktifkan port berikut untuk instance setelah menambahkannya ke kluster:

• 8182: port ini digunakan untuk menangkap log pemantauan dasar dan jejak pemantauan.

• 12200 hingga 12300: port yang digunakan untuk menyelesaikan panggilan prosedur jarak jauh (RPC).

• 65000 hingga 65535: port web.

Metode mengaktifkan port bervariasi berdasarkan jenis instance di kluster.

• Instance ECS: Untuk informasi lebih lanjut tentang cara mengaktifkan port, lihat Tambahkan Aturan Grup Keamanan.

• Server dari pusat data atau penyedia layanan cloud lainnya: Untuk informasi lebih lanjut tentang cara mengaktifkan port, lihat solusi yang sesuai.

Verifikasi hasil

1. Kembali ke halaman ECS Cluster. Di daftar kluster, lihat nilai Cluster Type, Cluster Status, dan Instances dari kluster yang baru dibuat.

   • Jika nilai Cluster Type adalah ECS Clusters (Non-Alibaba Cloud) dan nilai Cluster Status adalah Normal, kluster telah dibuat.

   • Jika nilai Instances sama dengan jumlah instance yang ditambahkan, instance telah ditambahkan.

2. Klik ID kluster yang ingin Anda lihat. Halaman Detail Kluster muncul. Di bagian ECS Instance, lihat ID/Nama Instance dan parameter Health Check dari instance yang ditambahkan.

   Jika nilai Health Check dari sebuah instance adalah Running, status instance normal.
