Konfigurasi routing event EventBridge untuk DirectMail - Direct Mail

Integrasikan DirectMail dengan EventBridge untuk mengarahkan notifikasi pengiriman email ke target seperti DingTalk, Message Queue for Apache RocketMQ, dan HTTP endpoints.

Setelah Anda mengonfigurasi event bus, hasil pengiriman email yang dikirim melalui DirectMail diarahkan ke target event tertentu—seperti DingTalk, Message Queue for Apache RocketMQ, dan HTTP—berdasarkan aturan routing Anda. Hal ini memungkinkan pengambilan hasil pengiriman secara asinkron.

Lengkapi langkah-langkah berikut untuk menyiapkan routing event.

Aktifkan distribusi event

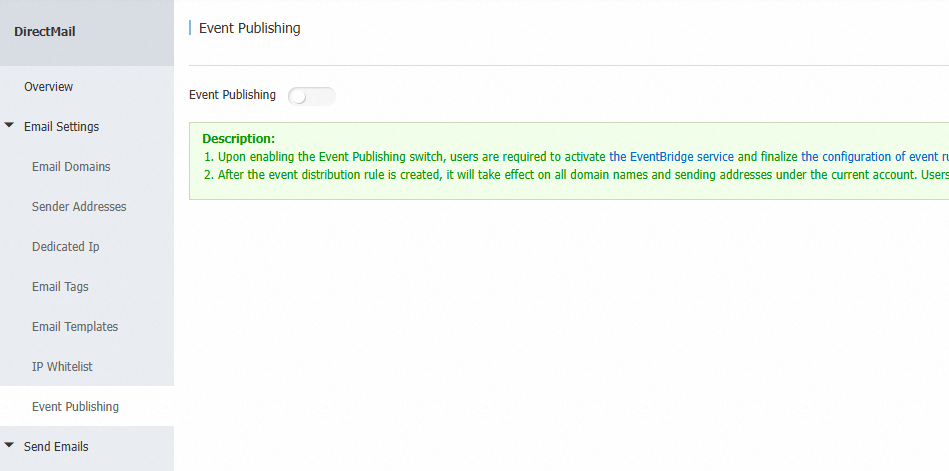

Nyalakan sakelar notifikasi event di Konsol DirectMail.

b3070724625e6b3377fe779d96bf76ec

Aktifkan dan otorisasi EventBridge

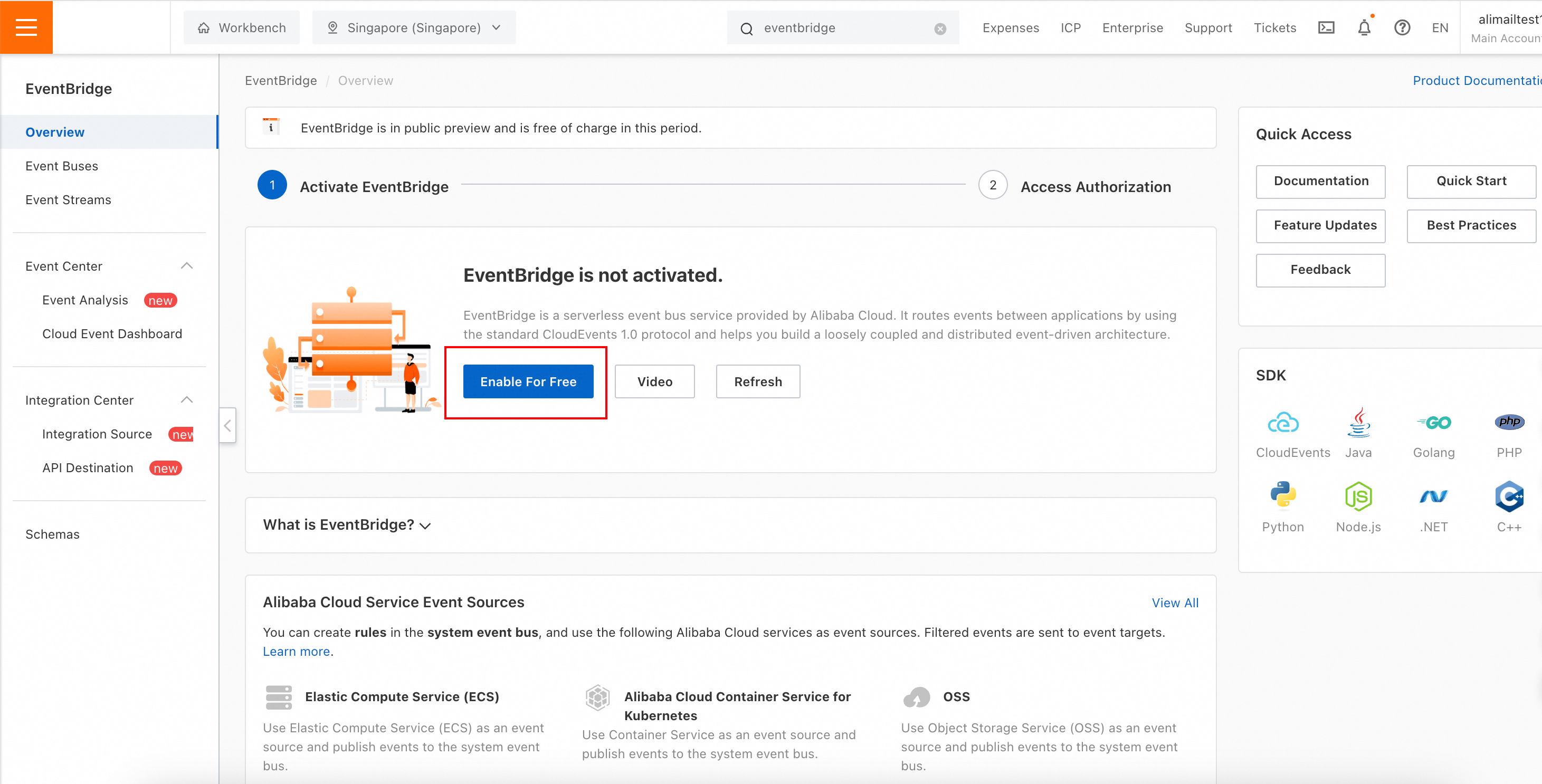

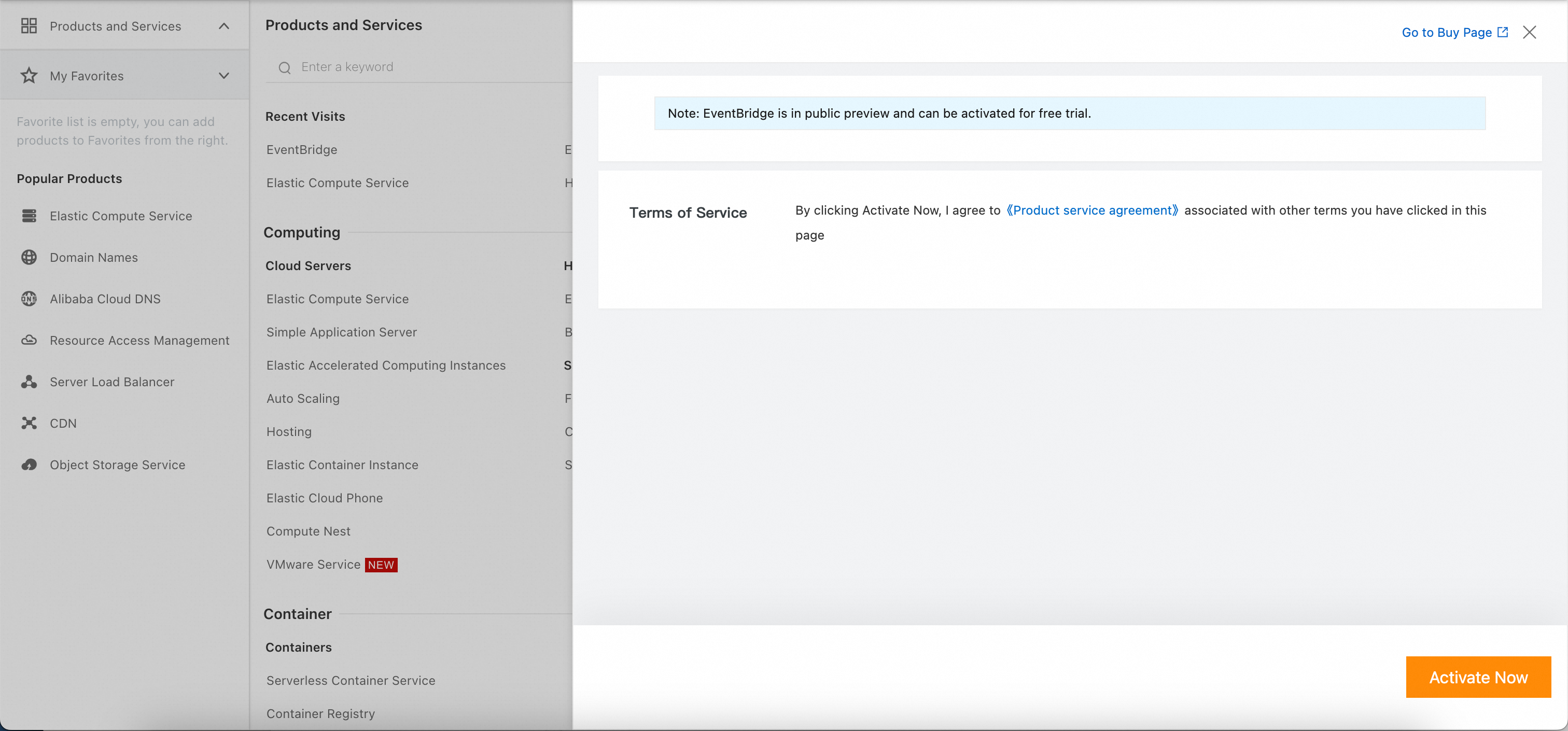

1. Cari EventBridge di halaman utama Alibaba Cloud dan aktifkan layanan tersebut secara gratis.

Buat aturan event

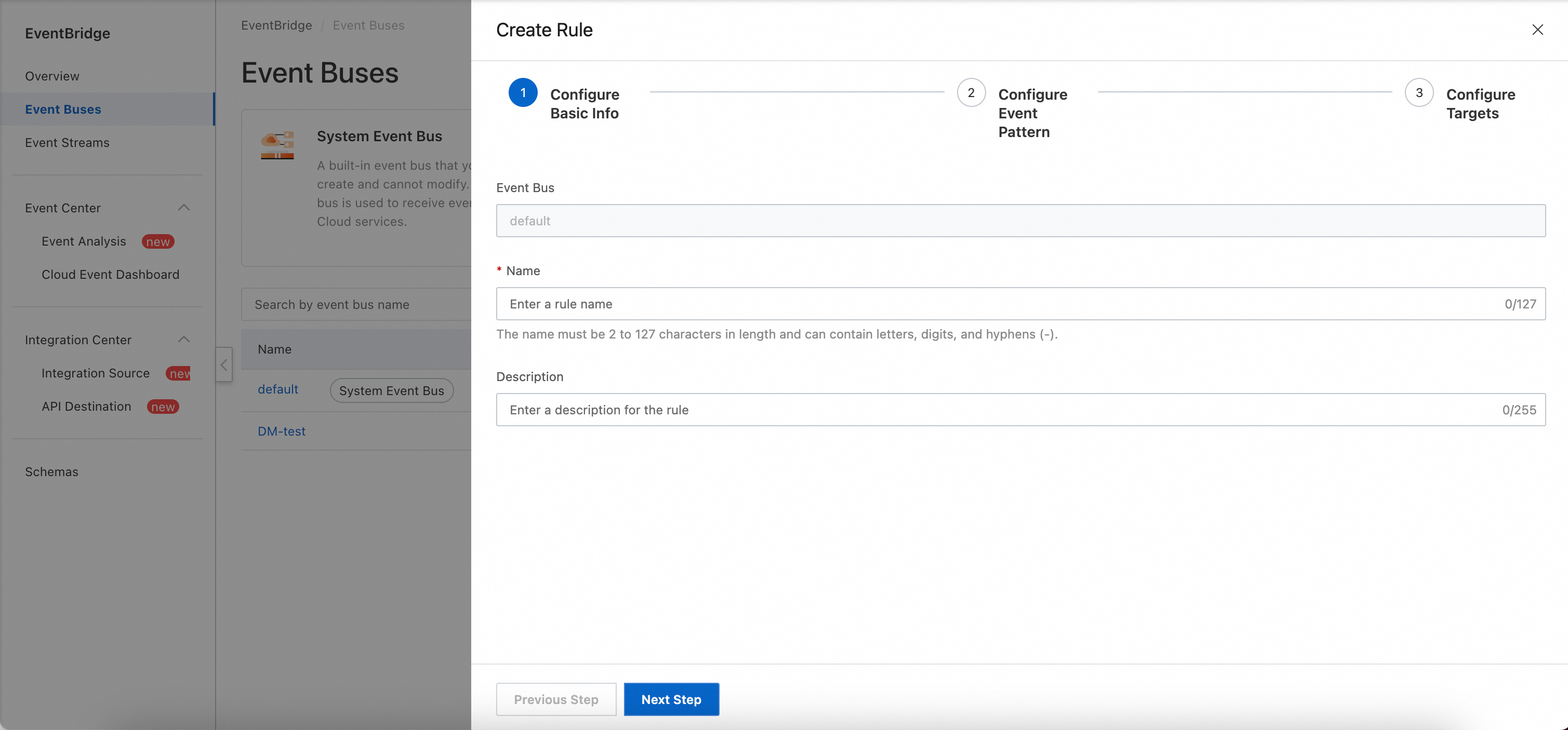

Di Konsol EventBridge, navigasikan ke event bus untuk layanan cloud > Create Rule. Masukkan nama dan deskripsi aturan untuk DirectMail.

Konfigurasikan pola event. Pilih Alibaba Cloud official event source sebagai tipe sumber event dan acs.dm sebagai sumber event. Jenis event yang didukung: Send Failure, Send Success, Link Click, dan Email Open. Tambahkan jenis event sesuai kebutuhan; jenis yang tidak didukung akan difilter.

Untuk mengonfigurasi target event, pilih tipe layanan seperti DingTalk, Message Service (MNS), atau HTTP. Untuk detailnya, lihat Kelola aturan event.

Contoh ini menggunakan Message Queue for MQTT sebagai target event. Tentukan antrian tujuan. (Untuk mengaktifkan Message Queue for MQTT dan membuat antrian, ikuti bagian "Aktifkan Message Queue for MQTT dan buat antrian penerima" di bawah.) Isi pesan default adalah event lengkap tanpa encoding Base64. Konfigurasikan opsi retry dan dead-letter sesuai kebutuhan, lalu klik Create Rule.

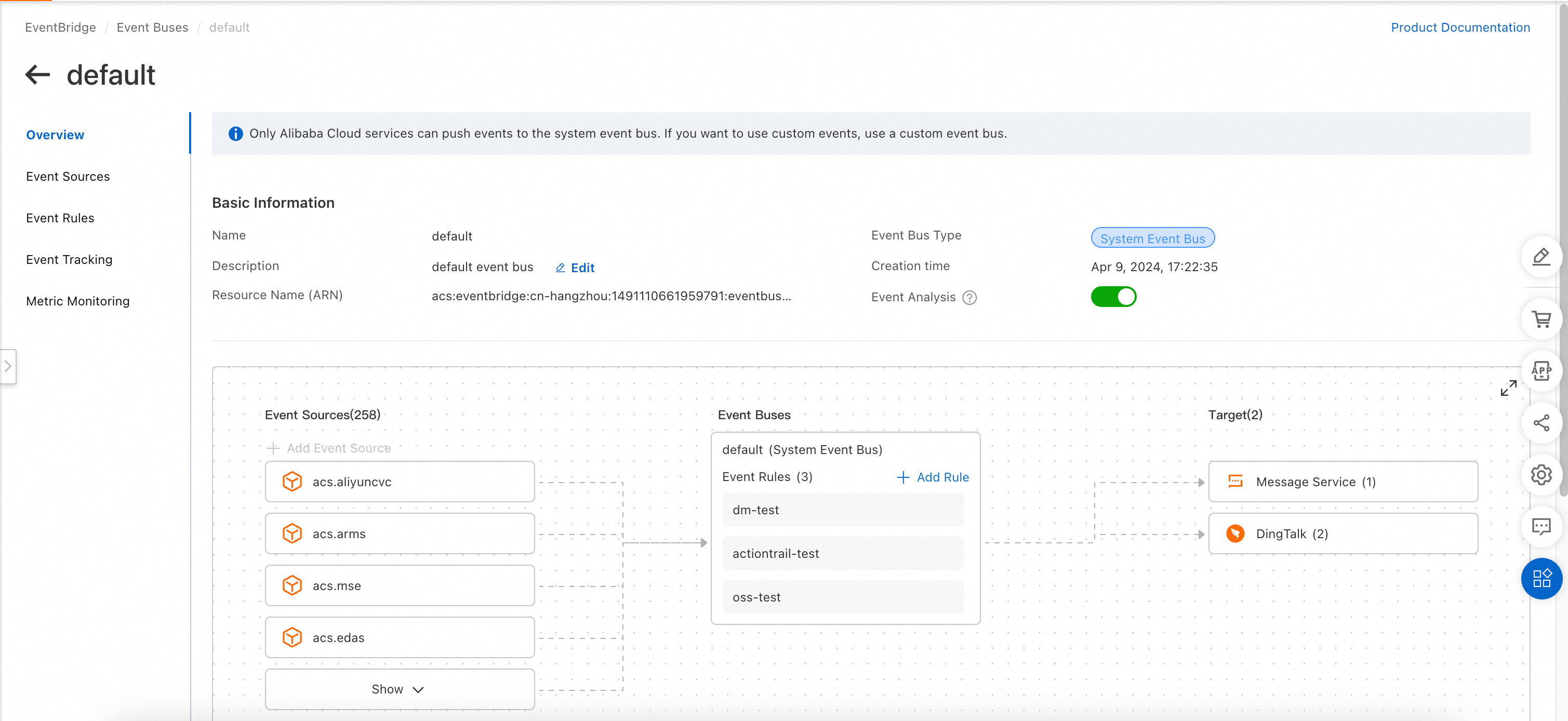

Setelah membuat aturan, lihat aturan tersebut di Konsol EventBridge.

Jenis event dan modifikasi

Jenis event yang didukung

Jenis peristiwa	Nilai parameter type
Pengiriman email gagal	dm:Deliver:Fail
Pengiriman email berhasil	dm:Deliver:Succeed
Data laporan FBL email	dm:Feedback:FblReport
Data resubskripsi email	dm:Feedback:Subscribe
Data unsubskripsi email	dm:Feedback:UnSubscribe
Event klik	dm:Trace:Click
Event pembukaan	dm:Trace:Open
Hasil asinkron validasi alamat graylist	dm:Validator:GrayListResult

Catatan

EventBridge menerima event hingga 30 hari setelah email dikirim.

Mengonfigurasi statistik untuk jenis event

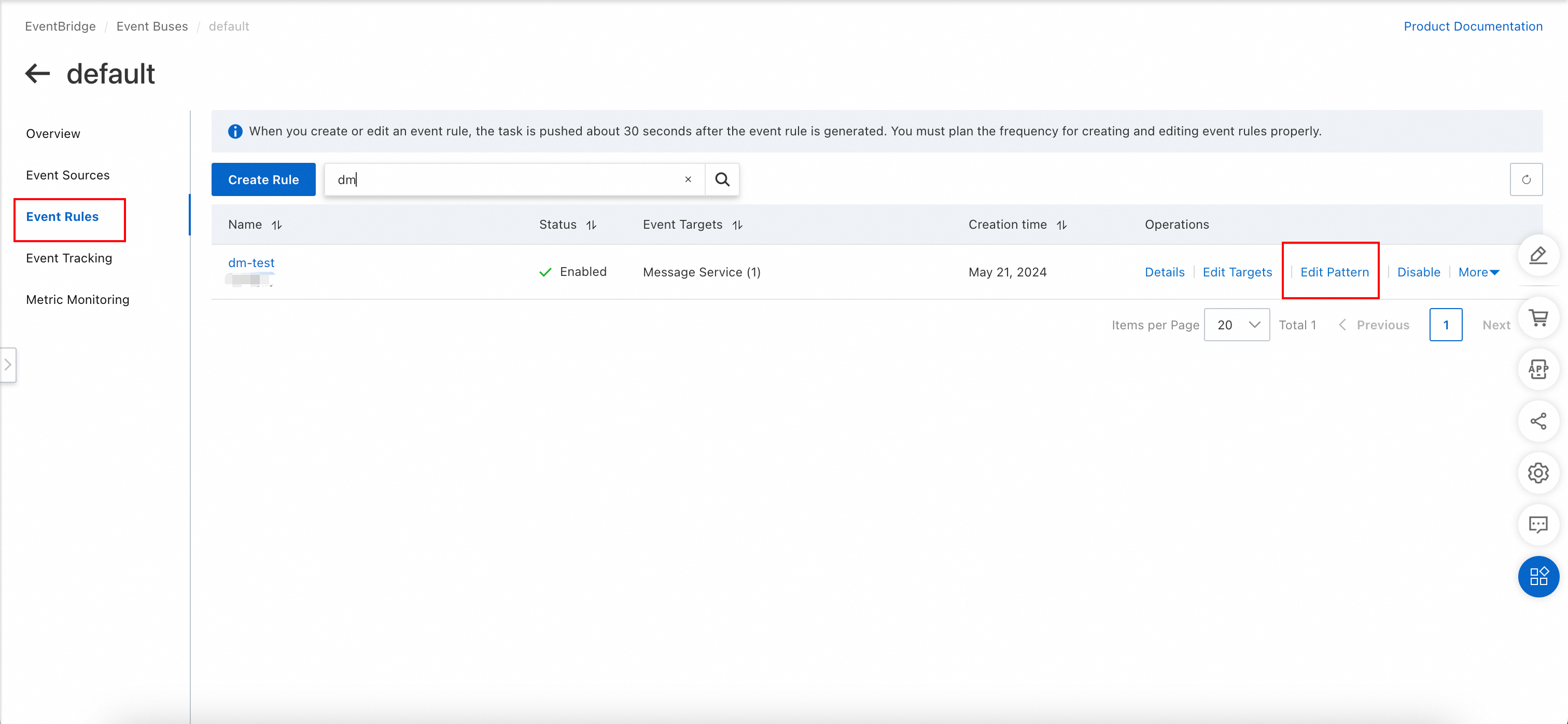

Klik Event Rules > Edit Event Pattern > Event Type untuk mengubah jenis event.

Prasyarat untuk pelacakan pembukaan dan klik

Untuk menerima notifikasi event pembukaan dan klik email, aktifkan terlebih dahulu data tracking. Aktifkan data tracking.

Menerima pesan event dan memverifikasi tautan

Contoh ini menggunakan antrian pesan ringan yang dikonfigurasi di atas untuk memverifikasi jalur pengiriman event.

Siapkan antrian pesan ringan

Buka Konsol Message Queue for MQTT. Jika Message Queue for MQTT belum diaktifkan, ikuti petunjuk untuk mengaktifkannya.
Di panel navigasi kiri, klik Queues.

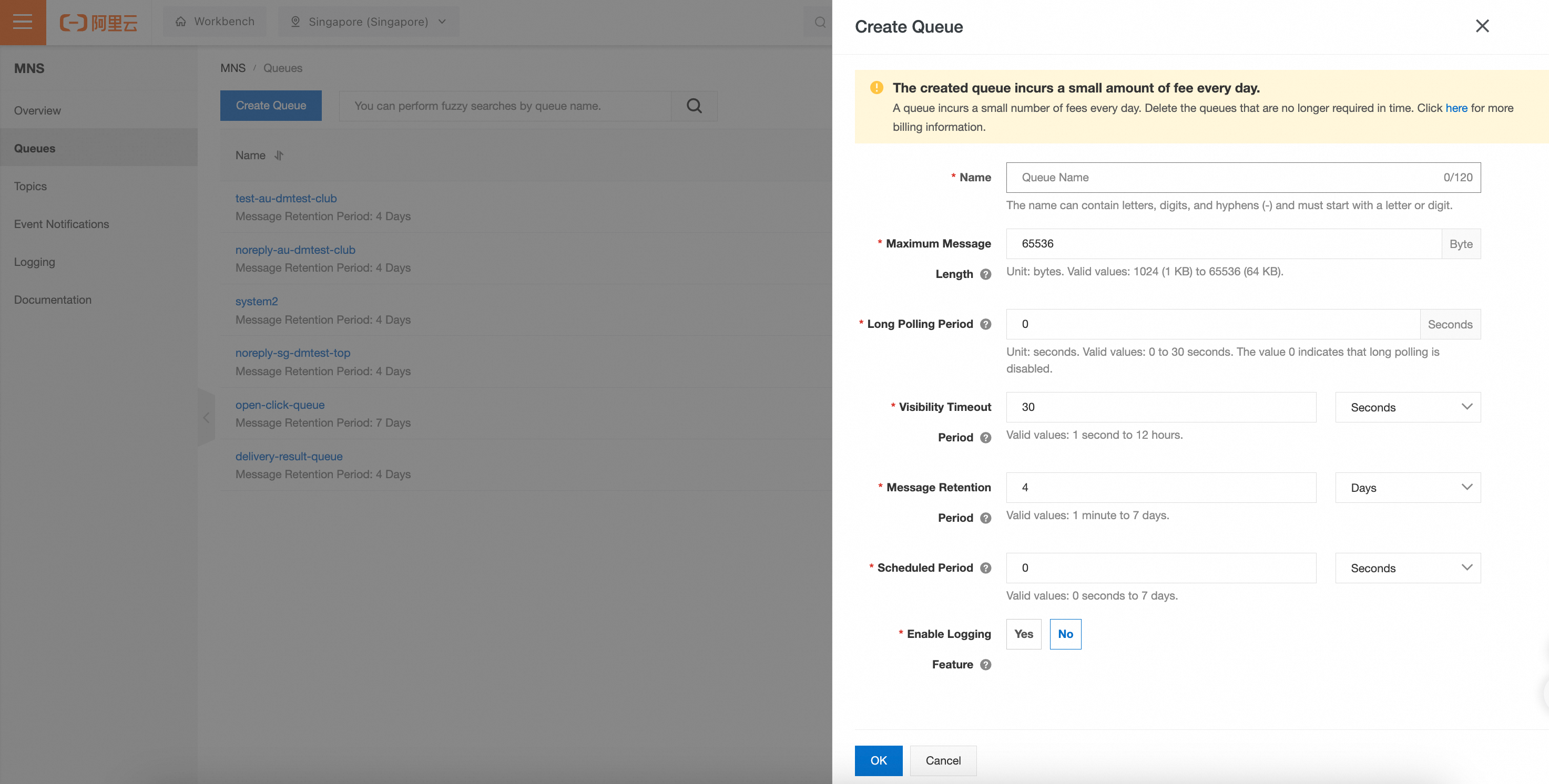

Klik Create Queue.
Masukkan nama antrian, misalnya delivery-result-queue. Pertahankan pengaturan default dan klik OK.

Distribusi event pemicu

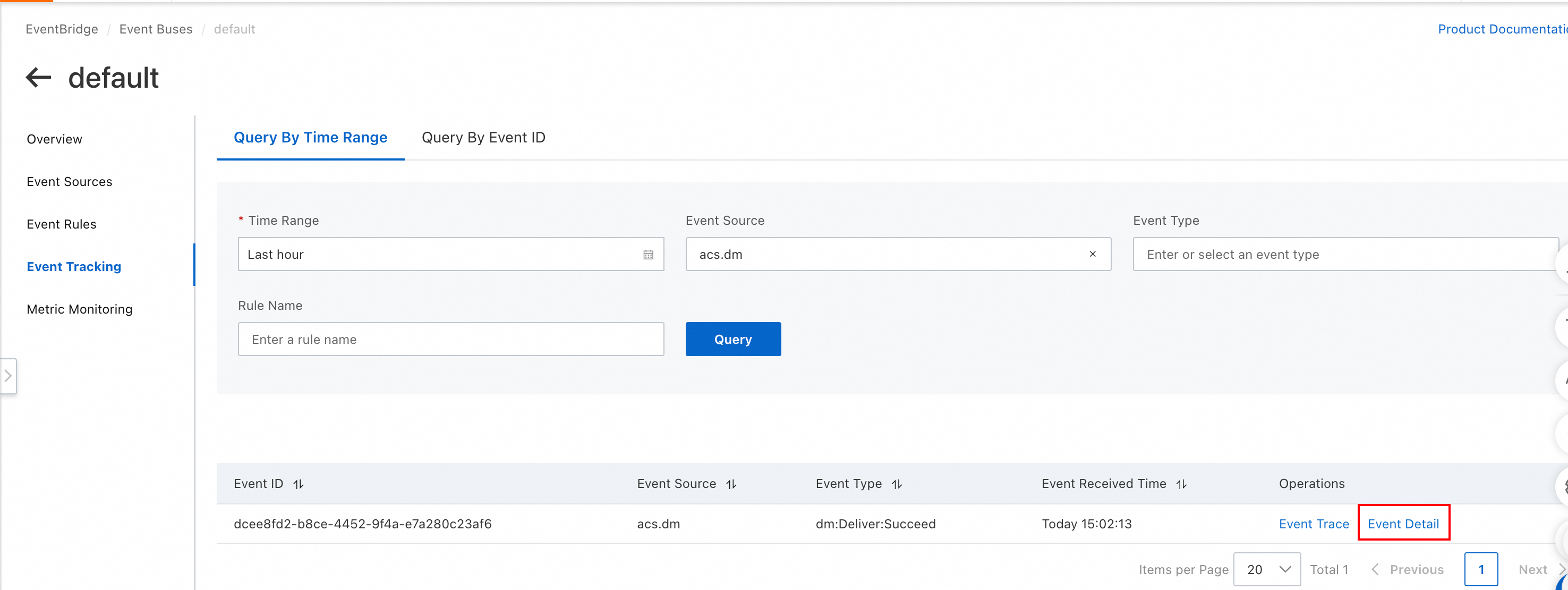

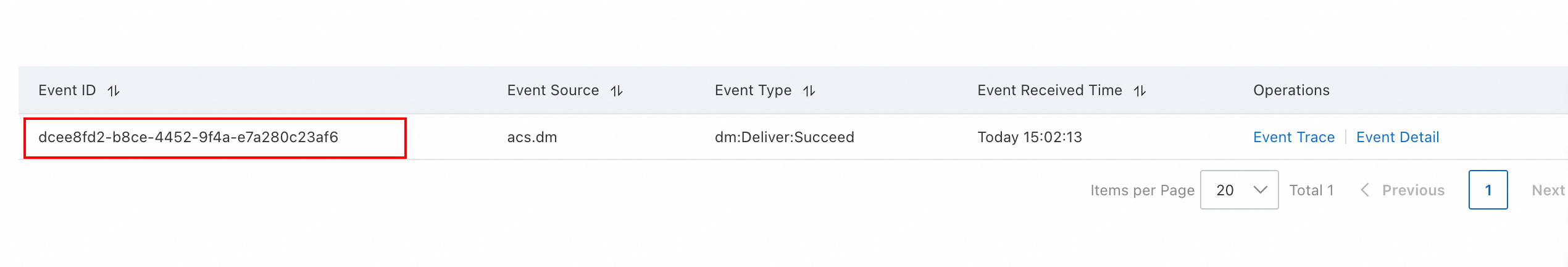

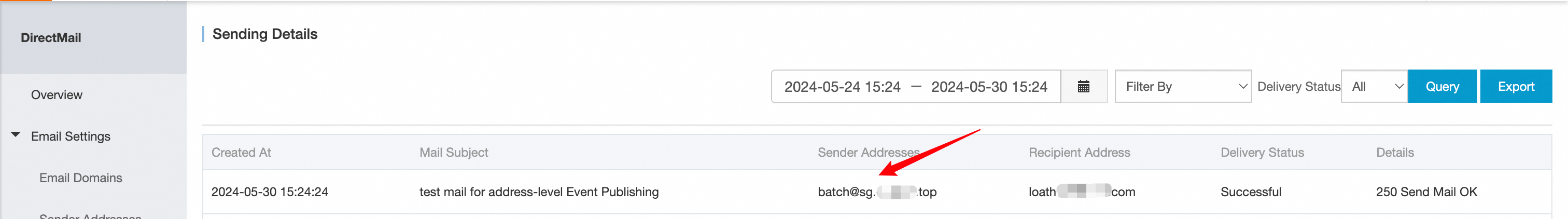

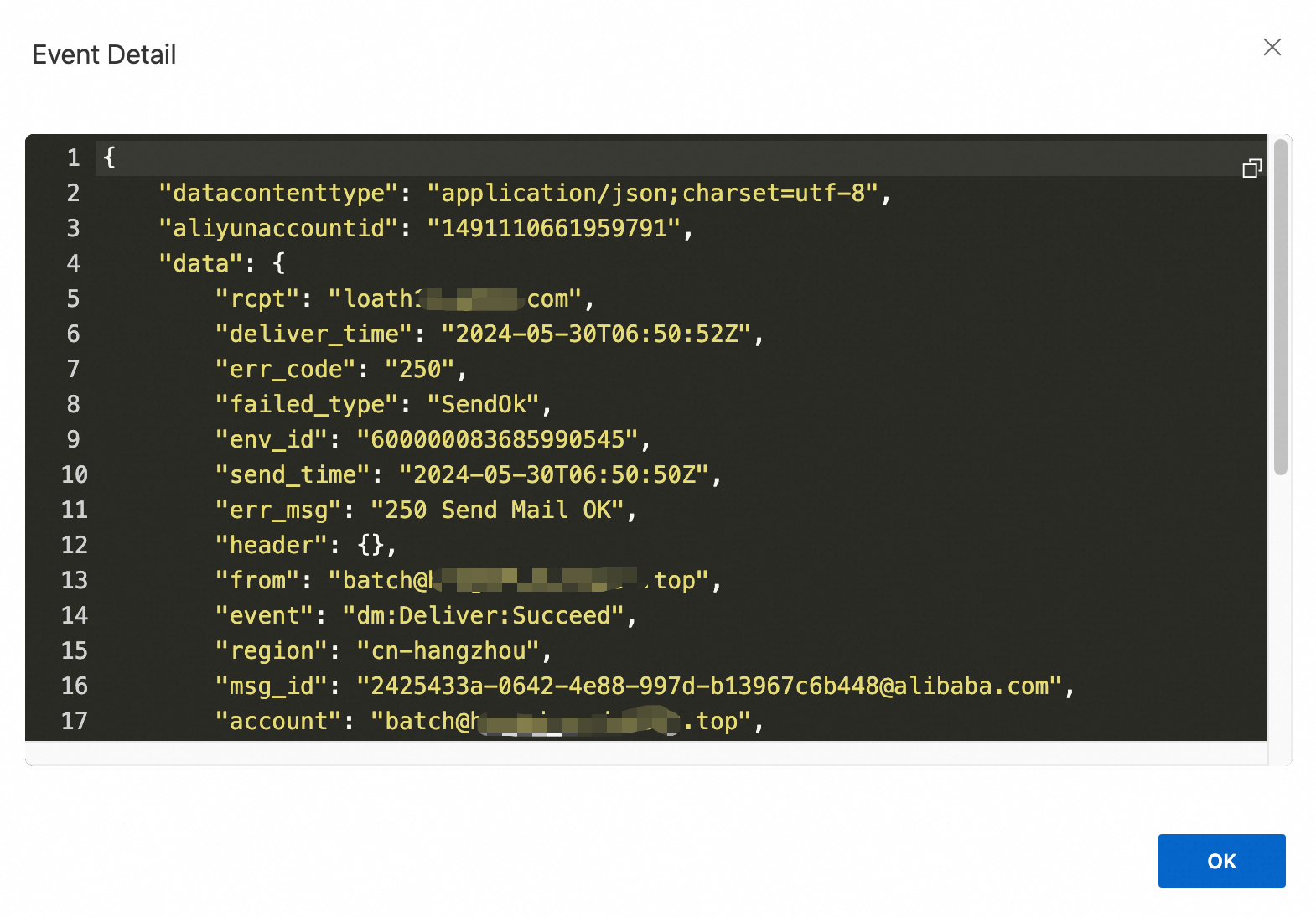

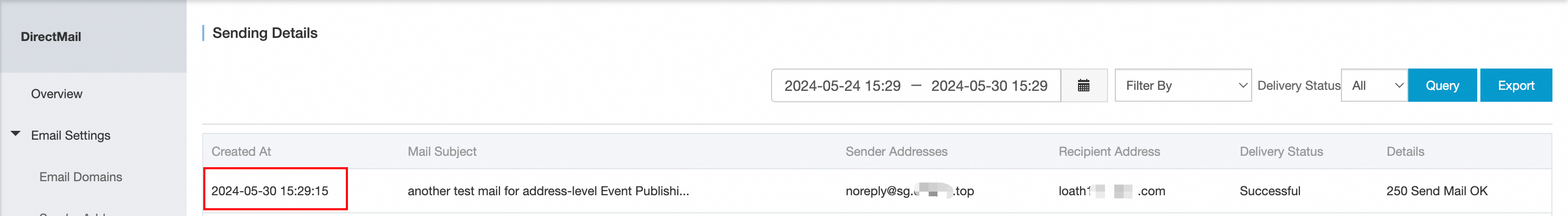

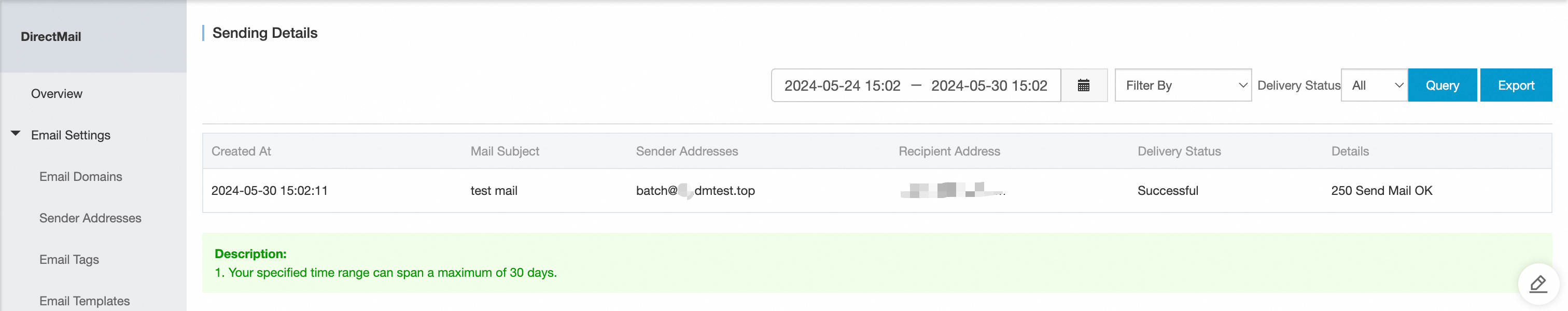

Setelah mengirim email melalui DirectMail, lihat jejak event di Konsol EventBridge.

Hasil target peristiwa

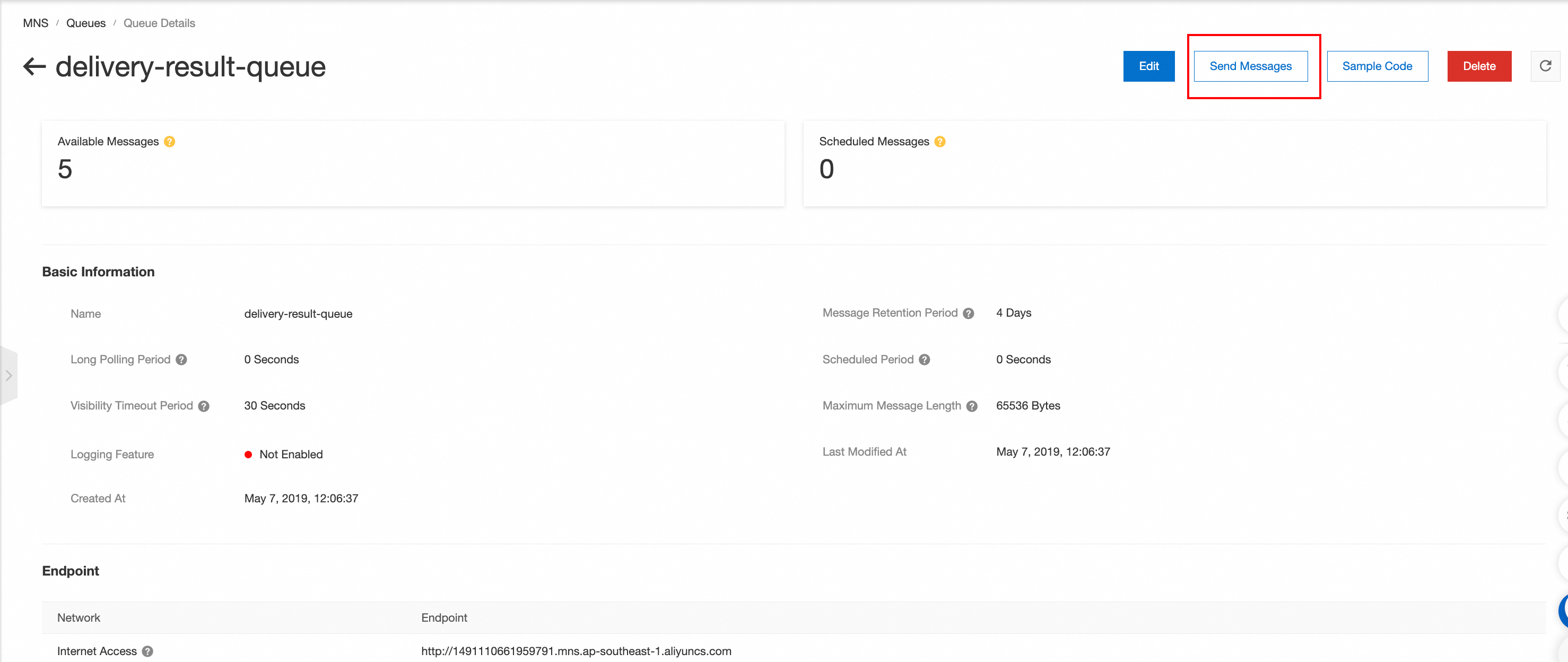

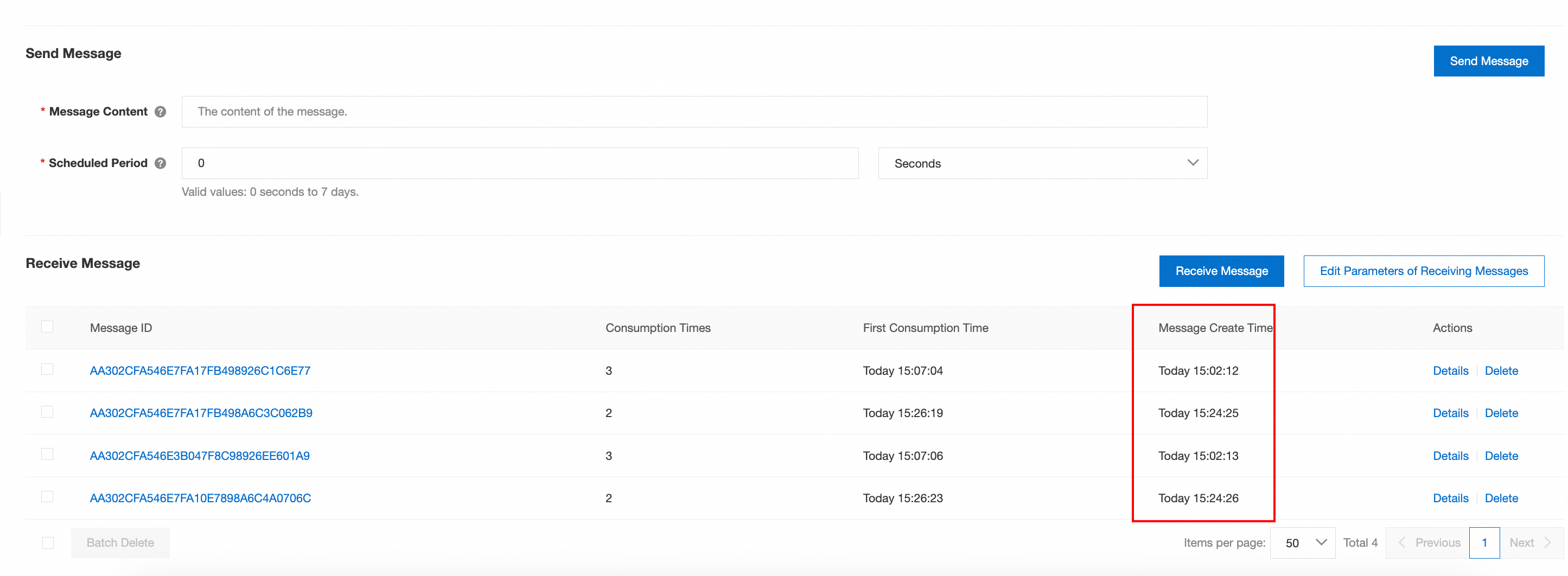

Di Konsol antrian pesan ringan, pilih antrian yang dikonfigurasi sebagai target EventBridge (delivery-result-queue) dan klik Send and Receive Messages.

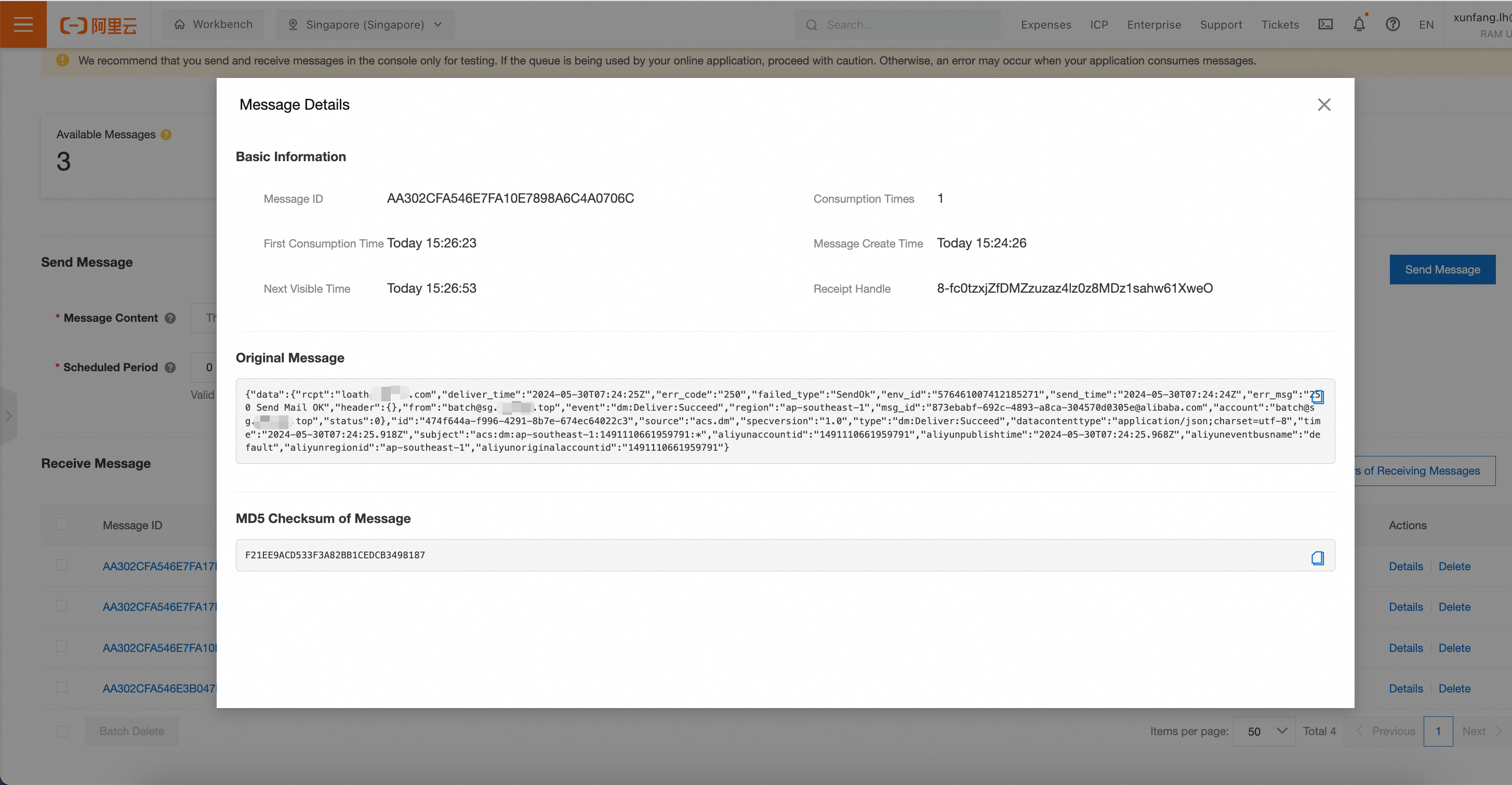

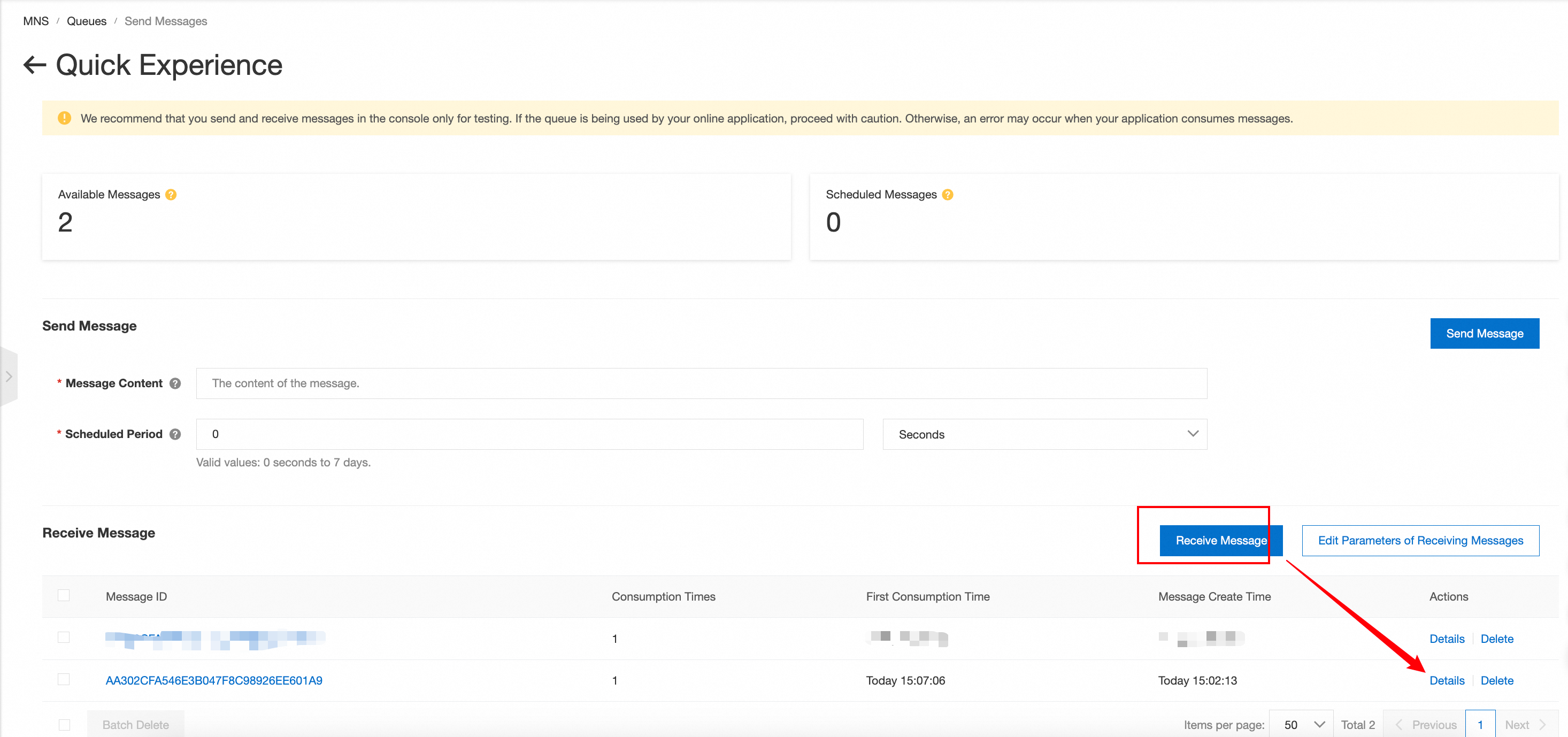

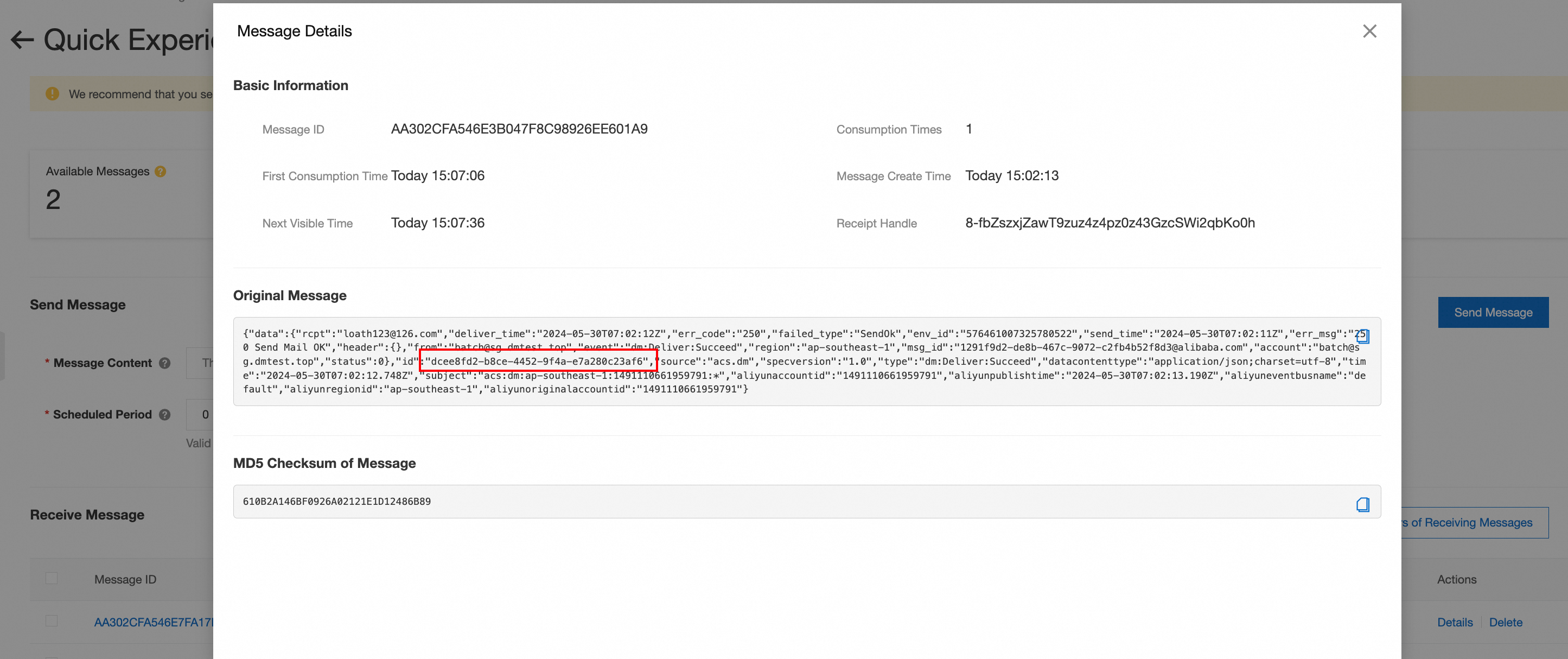

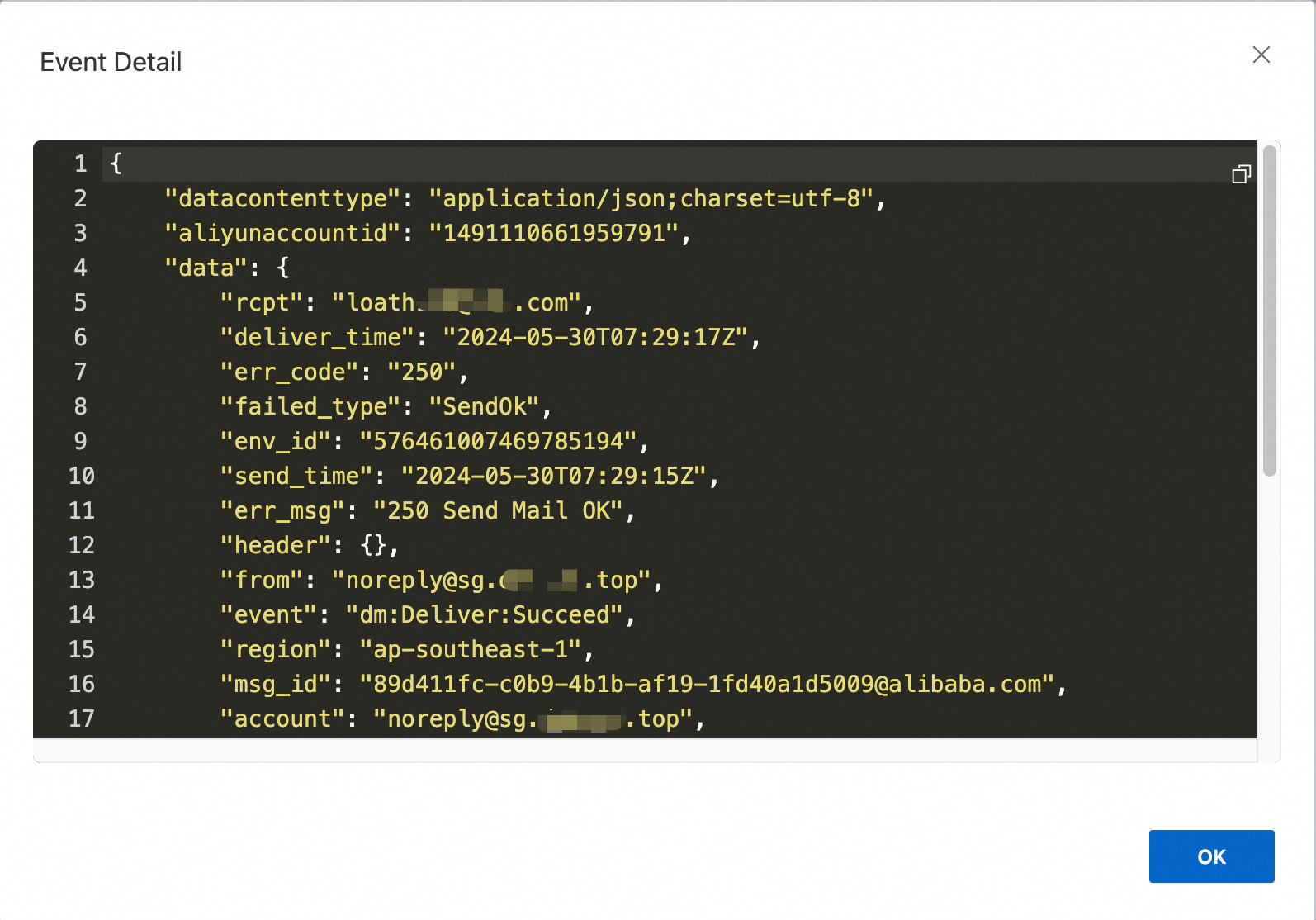

Klik Receive Messages untuk melihat pesan event, lalu klik Details untuk melihat isi lengkapnya. Pengiriman ke Message Service dikonfirmasi jika ID event sesuai dengan catatan EventBridge.

Contoh: Konfigurasi penerusan event berdasarkan alamat pengirim

Distribusi event yang dikonfigurasi di atas berlaku untuk semua domain dan alamat pengirim di DirectMail. Anda dapat memodifikasi JSON aturan event untuk memfilter event berdasarkan kondisi tertentu, seperti alamat pengirim.

Contoh berikut mengonfigurasi aturan yang mengarahkan event DirectMail untuk alamat pengirim test@hangzhou.dmtest.top ke target event.

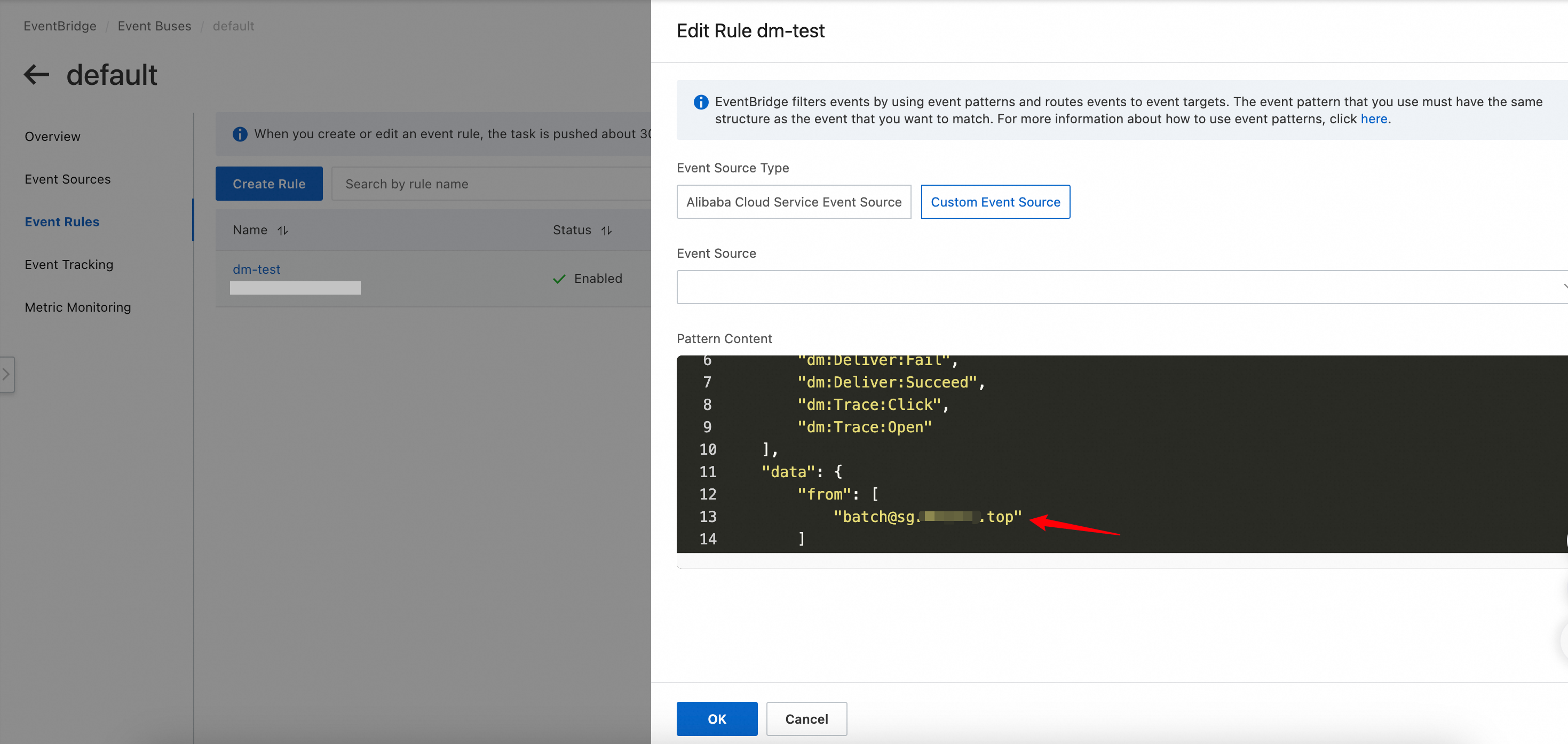

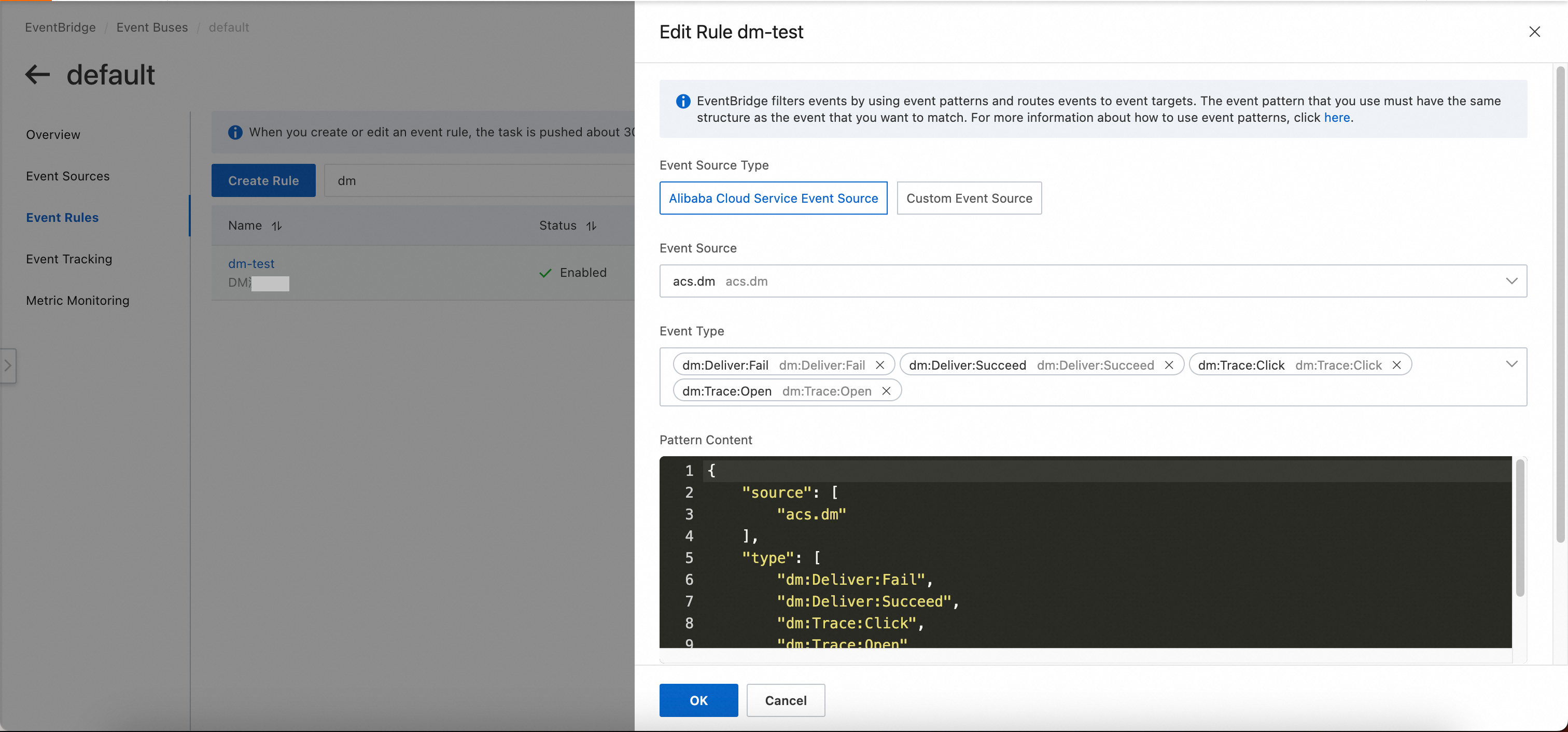

1. Saat membuat aturan event, tentukan pola event untuk memfilter event berdasarkan field-nya.

Contoh ini menggunakan pola berikut:

{
    "source": [
        "acs.dm"
    ],
    "type": [
        "dm:Deliver:Fail",
        "dm:Deliver:Succeed",
        "dm:Trace:Click",
        "dm:Trace:Open",
        "dm:Feedback:FblReport"
    ],
    "data": {
        "from": [
            "test@hangzhou.dmtest.top"
        ]
    }
}

Berikut adalah isi lengkap pesan event. Buat pola event berdasarkan konten dan strukturnya.

Semua nama field dalam pola event harus ada dalam isi event.
Struktur bersarang nama field dalam pola event harus sesuai dengan struktur event.
Pencocokan bersifat eksak, karakter per karakter, dan case-sensitive. String tidak dinormalisasi.
Nilai dalam pola harus mengikuti aturan JSON: string diapit tanda kutip, angka, serta kata kunci tanpa tanda kutip true, false, dan null.
Pola event mendukung logika AND dan OR. Field key yang berbeda dalam satu pola menggunakan logika AND. Array nilai untuk satu key menggunakan logika OR.

Isi pesan event default:

Pengiriman email gagal

Saat pengiriman email gagal, EventBridge menerima event seperti contoh berikut.

{
  "data": {
    "header": {
      "X-Notify-Message-ID": "test******@******"
    },
    "env_id": "60000******",
    "account": "batch******@top",
    "from": "batch******@top",
    "rcpt": "xxx******@aliyun.com",
    "msg_id": "1df******@******",
    "channel_name": "bg:vip_*",
    "outbound_ip": "8.*.*.7",
    "send_time": "2024-04-29T11:07:04",
    "deliver_time": "2024-04-29T11:07:12",
    "status": "2",
    "event": "dm:Deliver:Fail",
    "region": "cn-hangzhou",
    "err_code": "554",
    "err_msg": "554  RCPT xxx******@aliyun.com dosn't exist",
    "failed_type": "SmtpNxBox",
    "esp": "*mail.com",
    "ip_pool_id": "10306c37-****-****-a82f-1dafb56a9dd2",
    "is_dedicated_ip": true,
    "tag": "xxxxx"
  },
  "id": "8734hhidu983hi457",
  "source": "acs:dm",
  "specversion": "1.0",
  "subject": "acs:dm:cn-hangzhou:{AccountId}:*",
  "time": "2024-04-29T11:07:12+08:00",
  "type": "dm:Deliver:Fail",
  "aliyunaccountid": "123456789098****",
  "aliyunpublishtime": "2024-04-29T11:07:13.179PRC",
  "aliyuneventbusname": "default",
  "aliyunregionid": "cn-hangzhou",
  "aliyunpublishaddr": "172.25.XX.XX"
}

Tabel berikut menjelaskan parameter dalam field data.

Parameter	Type	Contoh	Deskripsi
header	Object		Header yang terkait dengan email.
X-Notify-Message-ID	String	test****@example.com	Header kustom X-Notify-Message-ID.
env_id	String	60000****	ID email yang dikembalikan sistem saat email dikirim.
account	String	batch****@top	Alamat email pengirim.
from	String	batch****@top	Alamat email pengirim.
rcpt	String	a****@aliyun.com	Alamat email penerima.
msg_id	String	1df****@example.com	Field Message-ID dari email.
channel_name	String	bg:vip_*	Nama channel tempat alamat IP outbound untuk pengiriman ini termasuk.
outbound_ip	String	8...7	Alamat IP outbound untuk pengiriman ini.
send_time	String	2024-04-29T11:07:04	Waktu email diterima.
deliver_time	String	2024-04-29T11:07:12	Waktu pengiriman email selesai.
status	String	2	Status pengiriman. 0: Berhasil. 2: Alamat tidak valid. 3: Penerima menandai email sebagai spam. 4: Kegagalan lainnya.
event	String	dm:Deliver:Fail	Jenis pesan event. Ini sama dengan parameter type.
region	String	cn-hangzhou	Wilayah tempat event terjadi.
err_code	String	554	Kode yang dikembalikan oleh penyedia layanan email (ESP) penerima setelah pengiriman selesai.
err_msg	String	554 RCPT a****@aliyun.com dosn't exist	Pesan yang dikembalikan oleh ISP penerima saat pengiriman selesai.
failed_type	String	SmtpNxBox	Kategorisasi hasil pengiriman.
esp	String	*mail.com	Kategorisasi penyedia email penerima.
ip_pool_id	String	10306c37-**-**-a82f-1dafb56a9dd2	ID pool IP yang digunakan untuk mengirim email.
is_dedicated_ip	Boolean	true	Menunjukkan apakah alamat IP khusus digunakan.
tag	String	xxxxx	Tag yang digunakan untuk mengirim email.

Pengiriman email berhasil

Saat email berhasil dikirim, EventBridge menerima event seperti contoh berikut.

{
  "data": {
    "header": {
      "X-Notify-Message-ID": "test******@******"
    },
    "env_id": "60000******",
    "account": "batch******@top",
    "from": "batch******@top",
    "rcpt": "xxx******@aliyun.com",
    "msg_id": "1df******@******",
    "channel_name": "bg:vip_*",
    "outbound_ip": "8.*.*.7",
    "send_time": "2024-04-29T11:07:04",
    "deliver_time": "2024-04-29T11:07:12",
    "status": "0",
    "event": "dm:Deliver:Succeed",
    "region": "cn-hangzhou",
    "err_code": "250",
    "err_msg": "250 Send Mail OK",
    "failed_type": "SendOk",
    "esp": "*mail.com",
    "ip_pool_id": "10306c37-****-****-a82f-1dafb56a9dd2",
    "is_dedicated_ip": true,
    "tag": "xxxxx"
  },
  "id": "8734hhidu983hi457",
  "source": "acs:dm",
  "specversion": "1.0",
  "subject": "acs:dm:cn-hangzhou:{AccountId}:*",
  "time": "2024-04-29T11:07:12+08:00",
  "type": "dm:Deliver:Succeed",
  "aliyunaccountid": "123456789098****",
  "aliyunpublishtime": "2024-04-29T11:07:13.179PRC",
  "aliyuneventbusname": "default",
  "aliyunregionid": "cn-hangzhou",
  "aliyunpublishaddr": "172.25.XX.XX"
}

Untuk deskripsi parameter dalam field data, lihat Deskripsi parameter.

Data laporan Mail FBL

Saat email dilaporkan melalui feedback loop (FBL), EventBridge menerima event seperti berikut:

{
    "id": "45ef4dewdwe1-7c35-447a-bd93-fab****",
    "source": "acs.dm",
    "specversion": "1.0",
    "subject": "acs.dm:cn-hangzhou:123456789098****:215672",
    "time": "2020-11-19T21:04:41+08:00",
    "type": "dm:Feedback:FblReport",
    "aliyunaccountid": "123456789098****",
    "aliyunpublishtime": "2020-11-19T21:04:42Z",
    "aliyuneventbusname": "default",
    "aliyunregionid": "cn-hangzhou",
    "aliyunpublishaddr": "172.25.XX.XX",
    "data": {
        "send_time": "1726821644",
        "send_email": "from@xxx.com",
        "block_email": "to@yyy.com",
        "subject": "Hello Mr.xxx",
        "message_id": "<msgid***@xxx.com>",
        "block_time": "1726821667",
        "fbl_isp": "outlook**",
        "fingerprint": "SMTPD_abc****"
    }
}

Parameter dalam field data:

Parameter	Tipe	Contoh	Deskripsi
send_time	String	1726821644	Waktu email dikirim.
send_email	String	from@xxx.com	Alamat email pengirim.
block_email	String	to@yyy.com	Alamat email penerima yang diblokir.
subject	String	Hello Mr.xxx	Subjek email.
message_id	String	<msgid***@xxx.com>	Identifier unik email.
block_time	String	1726821667	Waktu email diblokir.
fbl_isp	String	outlook**	Penyedia layanan internet (ISP) pengirim.
fingerprint	String	SMTPD_abc****	Sidik jari email.

Data resubskripsi email

Saat penerima melakukan resubskripsi, EventBridge menerima event seperti berikut:

{
    "id": "45ef4dewdwe1-7c35-447a-bd93-fab****",
    "source": "acs.dm",
    "specversion": "1.0",
    "subject": "acs.dm:cn-hangzhou:123456789098****:215672",
    "time": "2020-11-19T21:04:41+08:00",
    "type": "dm:Feedback:Subscribe",
    "aliyunaccountid": "123456789098****",
    "aliyunpublishtime": "2020-11-19T21:04:42Z",
    "aliyuneventbusname": "default",
    "aliyunregionid": "cn-hangzhou",
    "aliyunpublishaddr": "172.25.XX.XX",
    "data": {
        "operate_time": "2024-04-29T11:25:48",
        "envid": "6000*********",
        "from": "from@xxx.com",
        "rcpt": "to@yyy.com",
        "client_ip": "102.**.**.1"
    }
}

Parameter dalam field data:

Parameter	Tipe	Contoh	Deskripsi
operate_time	String	2024-04-29T11:25:48	Waktu operasi terjadi. Waktu dalam UTC.
env_id	String	6000*********	ID email yang dikembalikan sistem saat email dikirim.
from	String	from@xxx.com	Alamat pengirim.
rcpt	String	to@yyy.com	Alamat penerima.
client_ip	String	102...1	Alamat IP klien untuk event pembukaan

Data unsubskripsi email

Saat penerima melakukan unsubskripsi, EventBridge menerima event seperti berikut:

{
    "id": "45ef4dewdwe1-7c35-447a-bd93-fab****",
    "source": "acs.dm",
    "specversion": "1.0",
    "subject": "acs.dm:cn-hangzhou:123456789098****:215672",
    "time": "2020-11-19T21:04:41+08:00",
    "type": "dm:Feedback:UnSubscribe",
    "aliyunaccountid": "123456789098****",
    "aliyunpublishtime": "2020-11-19T21:04:42Z",
    "aliyuneventbusname": "default",
    "aliyunregionid": "cn-hangzhou",
    "aliyunpublishaddr": "172.25.XX.XX",
    "data": {
        "operate_time": "2024-04-29T11:25:48",
        "envid": "6000*********",
        "from": "from@xxx.com",
        "rcpt": "to@yyy.com",
        "client_ip": "102.**.**.1"
    }
}

Parameter dalam field data:

Parameter	Tipe	Contoh	Deskripsi
operate_time	String	2024-04-29T11:25:48	Waktu operasi terjadi. Waktu dalam UTC.
env_id	String	6000*********	ID email yang dikembalikan sistem saat email dikirim.
from	String	from@xxx.com	Alamat pengirim.
rcpt	String	to@yyy.com	Alamat penerima.
client_ip	String	102...1	Alamat IP klien sumber untuk event

Event klik

Saat penerima mengklik tautan dalam email, EventBridge menerima event seperti contoh berikut.

{
    "id": "45ef4dewdwe1-7c35-447a-bd93-fab****",
    "source": "acs.dm",
    "specversion": "1.0",
    "subject": "acs.dm:cn-hangzhou:123456789098****:215672",
    "time": "2020-11-19T21:04:41+08:00",
    "type": "dm:Trace:Click",
    "aliyunaccountid": "123456789098****",
    "aliyunpublishtime": "2020-11-19T21:04:42Z",
    "aliyuneventbusname": "default",
    "aliyunregionid": "cn-hangzhou",
    "aliyunpublishaddr": "172.25.XX.XX",
    "data": {
        "operate_time": "2024-04-29T11:25:48",
        "client_ip": "202.**.**.1",
        "env_id": "60000******",
        "from": "batch******@top",
        "rcpt": "xxx******@aliyun.com",
        "msg_id": "1df******@******",
        "event": "dm:Trace:Click",
        "region": "cn-hangzhou",
        "url": "https://www.aliyun.com",
        "outbound_ip": "102.**.**.1",
        "esp": "*mail.com",
        "ip_pool_id": "10306c37-****-****-a82f-1dafb56a9dd2",
        "is_dedicated_ip": true,
        "user_agent": "Mozilla/5.0 (Macintosh; Intel Mac OS X ****) AppleWebKit/605.1.15 (KHTML, like Gecko) Version/17.4.1",
        "tag": "xxxxx"
    }
}

Tabel berikut menjelaskan parameter dalam field data.

Parameter	Tipe	Contoh	Deskripsi
operate_time	String	2024-04-29T11:25:48	Waktu operasi terjadi.
client_ip	String	202...1	Alamat IP klien yang mengklik tautan.
env_id	String	60000******	ID email yang dikembalikan sistem saat email dikirim.
from	String	batch****@top	Alamat pengirim.
rcpt	String	xxx******@aliyun.com	Alamat penerima.
msg_id	String	1df****@****	Field Message-ID dalam email.
event	String	dm:Trace:Click	Jenis event.
region	String	cn-hangzhou	Wilayah tempat event terjadi.
url	String	https://www.aliyun.com	URL yang diklik.
outbound_ip	String	102...1	Alamat IP outbound yang digunakan untuk mengirim email.
esp	String	*mail.com	Kategorisasi penyedia email penerima.
ip_pool_id	String	10306c37-**-**-a82f-1dafb56a9dd2	ID pool IP yang digunakan untuk mengirim email.
is_dedicated_ip	Boolean	true	Menunjukkan apakah alamat IP khusus digunakan.
user_agent	String	Mozilla/5.0 (Macintosh; Intel Mac OS X ****) AppleWebKit/605.1.15 (KHTML, like Gecko) Version/17.4.1	User agent untuk event klik.
tag	String	xxxxx	Tag yang digunakan untuk mengirim email.

Event pembukaan

Saat event terjadi, EventBridge menerima event contoh berikut.

{
    "id": "45ef4dewdwe1-7c35-447a-bd93-fab****",
    "source": "acs.dm",
    "specversion": "1.0",
    "subject": "acs.dm:cn-hangzhou:123456789098****:215672",
    "time": "2020-11-19T21:04:41+08:00",
    "type": "dm:Trace:Open",
    "aliyunaccountid": "123456789098****",
    "aliyunpublishtime": "2020-11-19T21:04:42Z",
    "aliyuneventbusname": "default",
    "aliyunregionid": "cn-hangzhou",
    "aliyunpublishaddr": "172.25.XX.XX",
    "data": {
        "operate_time": "2024-04-29T11:25:48",
        "client_ip": "202.**.**.1",
        "env_id": "60000******",
        "from": "batch******@top",
        "rcpt": "xxx******@aliyun.com",
        "msg_id": "1df******@******",
        "event": "dm:Trace:Open",
        "region": "cn-hangzhou",
        "outbound_ip": "102.**.**.1",
        "esp": "*mail.com",
        "ip_pool_id": "10306c37-****-****-a82f-1dafb56a9dd2",
        "is_dedicated_ip": true,
        "user_agent": "Mozilla/5.0 (Macintosh; Intel Mac OS X ****) AppleWebKit/605.1.15 (KHTML, like Gecko) Version/17.4.1",
        "tag": "xxxxx"
    }
}

Tabel berikut menjelaskan parameter dalam field data.

Parameter	Tipe	Contoh	Deskripsi
operate_time	String	2024-04-29T11:25:48	Waktu operasi terjadi.
client_ip	String	192.168.XX.XX	Alamat IP klien yang membuka email.
env_id	String	60000******	ID email yang dikembalikan sistem saat email dikirim.
from	String	batch****@top	Alamat pengirim.
rcpt	String	a****@aliyun.com	Alamat penerima.
msg_id	String	1df****@example.com	Field Message-ID dalam email.
event	String	dm:Trace:Click	Jenis event.
region	String	cn-hangzhou	Wilayah tempat event terjadi.
outbound_ip	String	102...1	Alamat IP outbound yang digunakan untuk mengirim email.
esp	String	*mail.com	Kategorisasi penyedia email penerima.
ip_pool_id	String	10306c37-**-**-a82f-1dafb56a9dd2	ID pool IP yang digunakan untuk mengirim email.
is_dedicated_ip	Boolean	true	Menunjukkan apakah alamat IP khusus digunakan.
user_agent	String	Mozilla/5.0 (Macintosh; Intel Mac OS X ****) AppleWebKit/605.1.15 (KHTML, like Gecko) Version/17.4.1	User agent untuk event pembukaan.
tag	String	xxxxx	Tag yang digunakan untuk mengirim email.

Hasil asinkron validasi alamat graylist

Saat hasil validasi alamat graylist asinkron tersedia, EventBridge menerima event seperti berikut:

{
    "id": "45ef4dewdwe1-7c35-447a-bd93-fab****",
    "source": "acs.dm",
    "specversion": "1.0",
    "subject": "acs.dm:cn-hangzhou:123456789098****:215672",
    "time": "2020-11-19T21:04:41+08:00",
    "type": "dm:Validator:GrayListResult",
    "aliyunaccountid": "123456789098****",
    "aliyunpublishtime": "2020-11-19T21:04:42Z",
    "aliyuneventbusname": "default",
    "aliyunregionid": "cn-hangzhou",
    "aliyunpublishaddr": "172.25.XX.XX",
    "data": {
        "request_id": "45ef4dewdwe1-7c35-447a-bd93-fab****",
        "submission_time": "1763541726",
        "completion_time": "1763541793",
        "email": "xxxxxx@yyy.com",
        "status": "INVALID",
        "sub_status": "MAILBOX_NOT_EXISTS",
        "provider": "XXXX",
        "is_free_mail": false,
        "local_part": "xxxxxx",
        "domain_part": "yyy.com"
    }
}

Parameter dalam field data:

Parameter	Tipe	Contoh	Deskripsi
request_id	String	45ef4dewdwe1-7c35-447a-bd93-fab****	ID permintaan yang dikembalikan API saat permintaan diajukan.
submission_time	String	1763541726	Waktu permintaan validasi diajukan. Waktu dalam UTC.
completion_time	String	1763541793	Waktu validasi selesai. Waktu dalam UTC.
email	String	xxxxxx@yyy.com	Alamat email yang divalidasi.
status	String	INVALID	Status alamat email setelah validasi.
sub_status	String	MAILBOX_NOT_EXISTS	Sub-status yang memberikan detail tambahan tentang hasil validasi.
provider	String	XXXX	Kategorisasi penyedia email untuk alamat tersebut.
is_free_mail	Boolean	false	Menunjukkan apakah alamat berasal dari penyedia email gratis.
local_part	String	xxxxxx	Bagian lokal alamat email, diubah menjadi huruf kecil dengan tag sub-addressing dihapus.
domain_part	String	yyy.com	Bagian domain alamat email, diubah menjadi huruf kecil.

Event dorong email

Catatan

Semua field waktu dalam detail event menggunakan UTC.

2. Kirim email dari test@hangzhou.dmtest.top untuk memverifikasi pengirim.

3. Periksa antrian Message Service (MNS) untuk pesan tersebut. (Contoh ini menggunakan Message Service (MNS) sebagai target event. Anda dapat mengonfigurasi target berbeda.)

4. Kirim email dari alamat pengirim berbeda, lalu periksa EventBridge > event trace. Event muncul dalam jejak tetapi tidak dikirim ke Message Queue for Apache RocketMQ, yang mengonfirmasi bahwa notifikasi hanya dipicu oleh alamat pengirim tertentu.
