Konektivitas jaringan untuk sumber data Alibaba Cloud dalam akun dan wilayah Alibaba Cloud yang sama - DataWorks

Topik ini menggunakan instans ApsaraDB RDS for MySQL sebagai contoh untuk menjelaskan cara menghubungkan DataWorks ke sumber data dalam akun dan wilayah Alibaba Cloud yang sama.

Use cases

Solusi ini direkomendasikan jika sumber data dan ruang kerja DataWorks Anda memenuhi semua kondisi berikut:

Sumber data merupakan Produk Alibaba Cloud.
Sumber data dan ruang kerja DataWorks berada dalam Akun Alibaba Cloud yang sama.
Sumber data dan ruang kerja DataWorks berada dalam wilayah yang sama.

How it works

Untuk skenario akun dan wilayah yang sama, kami merekomendasikan penggunaan koneksi VPC (jaringan pribadi). Deploy kelompok sumber daya ruang kerja DataWorks dan sumber data dalam VPC yang sama untuk mengaktifkan konektivitas jaringan.

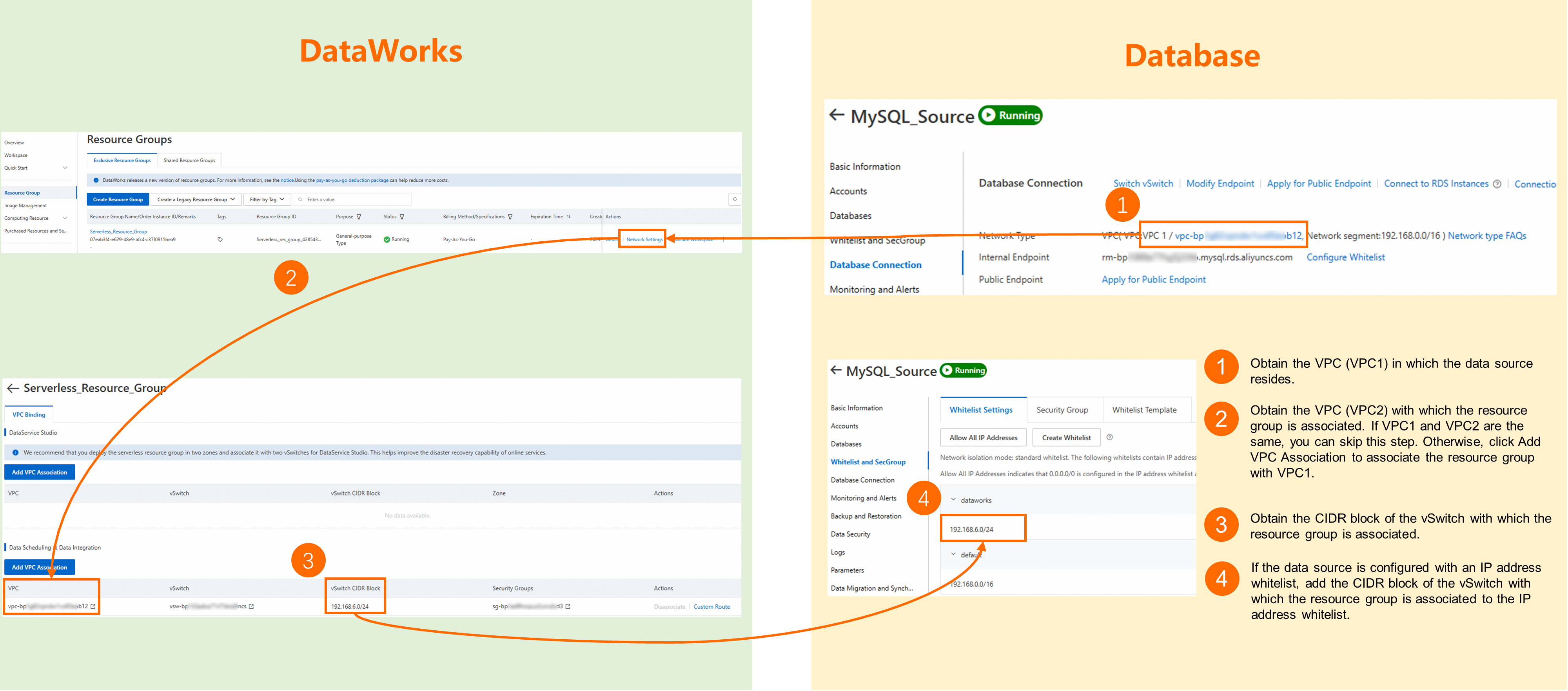

Network connectivity diagram

Prerequisites

Anda memiliki sumber data Alibaba Cloud yang didukung oleh DataWorks.
Anda telah membuat ruang kerja.
Anda telah membuat kelompok sumber daya dan mengikatnya ke ruang kerja.
Sumber data dan ruang kerja DataWorks Anda memenuhi kondisi yang dijelaskan dalam Use cases.

Configure network connectivity

Step 1: Get basic information

Data source

VPC information:

Catatan
Topik ini menggunakan ApsaraDB RDS for MySQL sebagai contoh. Untuk instans Alibaba Cloud lainnya, rujuk dokumentasi resminya untuk mendapatkan informasi VPC.
1. Buka Konsol ApsaraDB RDS, temukan instans target, lalu klik Instance Name untuk membuka halaman Basic Information.
2. Pada panel navigasi sebelah kiri, klik Database Connection untuk melihat informasi VPC dari instans ApsaraDB RDS for MySQL (dalam contoh ini diberi nama VPC 1).

DataWorks

VPC and vSwitch information of the resource group:
1. Buka halaman daftar kelompok sumber daya DataWorks, temukan kelompok sumber daya target, lalu klik Network Settings pada kolom Operation.
2. Di bawah modul terkait, lihat VPC dan vSwitch CIDR Block yang telah diikat.

  Sebagai contoh, untuk menyinkronkan data antara ApsaraDB RDS for MySQL dan DataWorks, lihat VPC terkait (dalam contoh ini diberi nama VPC 2) dan vSwitch CIDR Block di bawah Data Scheduling & Data Integration.

Step 2: Establish network connection

Jika VPC 1 dan VPC 2 sama, maka sumber data dan kelompok sumber daya DataWorks telah dideploy dalam VPC yang sama, sehingga konektivitas jaringan sudah aktif secara default.
Jika VPC 1 dan VPC 2 berbeda, buka halaman pengaturan jaringan kelompok sumber daya DataWorks, klik Add Binding, lalu ikat VPC 1 ke kelompok sumber daya tersebut. Hal ini akan menempatkan kelompok sumber daya DataWorks dan sumber data dalam VPC yang sama.

Step 3: Add to whitelist

Jika sumber data Anda menggunakan daftar putih, tambahkan blok CIDR vSwitch dari kelompok sumber daya ke daftar putih sumber data tersebut. Hal ini memungkinkan kelompok sumber daya mengakses sumber data.

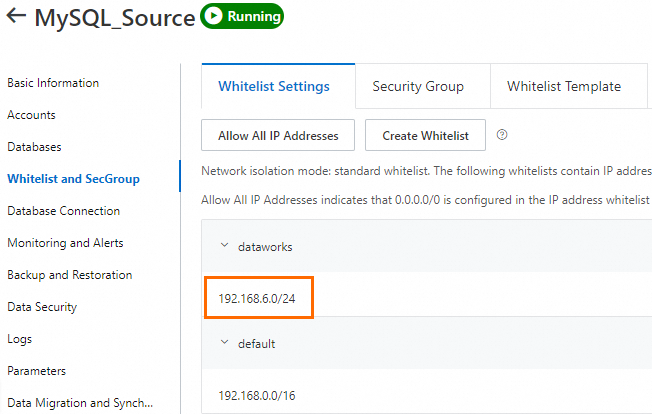

Topik ini menggunakan pengaturan daftar putih IP ApsaraDB RDS for MySQL sebagai contoh. Tambahkan vSwitch CIDR Block dari kelompok sumber daya DataWorks ke Whitelist And Security Group.

Catatan

Untuk instans Alibaba Cloud lainnya, rujuk dokumentasi resminya untuk petunjuk penambahan alamat IP ke daftar putih.

Verify network connectivity

Masuk ke Konsol DataWorks. Di wilayah target, klik Data Integration > Data Integration pada panel navigasi sebelah kiri. Pilih ruang kerja dari daftar drop-down, lalu klik Go to Data Integration.
Pada panel navigasi sebelah kiri, klik Data Sources. Pada halaman daftar sumber data, klik Add Data Source. Pilih tipe sumber data yang sesuai dan isi parameter koneksi.
Pada konfigurasi koneksi, pilih kelompok sumber daya yang telah terhubung ke sumber data, lalu klik Test Connectivity.

Catatan
Jika hasil uji konektivitas adalah Failed, Anda dapat menggunakan Network Connectivity Diagnostic Tool untuk menyelesaikan masalah tersebut sendiri. Jika Anda masih tidak dapat menghubungkan kelompok sumber daya ke sumber data, silakan submit a ticket.
