:Orkestrasi layanan

Aturan input dan output

DataService Studio menggunakan JSONPath untuk mengambil nilai parameter. JSONPath adalah bahasa ekspresi untuk mengekstraksi data dari dokumen JSON. Untuk informasi selengkapnya, lihat dokumentasi resmi JSONPath.

Parameter

• Parameter permintaan alur kerja

  Klik Request Parameters di sisi kanan halaman edit orkestrasi layanan untuk mengonfigurasi parameter permintaan dengan memilih Add manually atau Automatic analysis:

  • Add manually: Klik Add Parameter untuk menambahkan parameter permintaan bagi alur kerja.

  • Automatic analysis: Jika node pertama alur kerja adalah node API, klik Automatically parse request parameters untuk memetakan parameter permintaan API ke alur kerja.

• Parameter permintaan node API

  Klik node API, lalu pada panel yang muncul, klik Input Request Parameters untuk mengonfigurasi nilai parameter permintaannya.

  • Secara default, sistem melakukan pemetaan berdasarkan nama, mencocokkan parameter dengan bidang bernama sama di tingkat teratas output JSON node sebelumnya.

    Catatan

    Jika node saat ini adalah node pertama dalam alur kerja, parameternya dipetakan berdasarkan nama dari parameter permintaan utama alur kerja.

  • Jika Anda menetapkan nilai parameter, sistem akan menggunakan nilai yang Anda berikan.

    Catatan

    Untuk menetapkan nilai parameter node saat ini ke nilai parameter spesifik dari node hulu tertentu, Anda harus menggunakan ekspresi JSONPath.

• Parameter respons node API

  Klik node API, pilih kotak centang set output results, dan gunakan ekspresi JSONPath untuk menyesuaikan output. Contohnya:

  {
    "return1":"$.data.rows.user_id",
    "return2":"$.data.rows.user_name"
  }

• Parameter permintaan node Python

  Klik node Python dan masukkan konten untuk parameter permintaan di editor Request Parameters.

• Parameter respons node Python

  Klik node Python, pilih kotak centang set output results, dan gunakan ekspresi JSONPath untuk menyesuaikan output. Contohnya:

  {
    "return1":"$.data.rows.user_id",
    "return2":"$.data.rows.user_name"
  }

Contoh

1. Login ke Konsol DataWorks. Di wilayah target, klik Data Analysis and Service > DataService Studio di panel navigasi kiri. Pilih ruang kerja dari daftar drop-down dan klik Go to DataService Studio.

2. Daftarkan API.

   Contoh ini mendaftarkan API dari titik akhir yang sudah ada.

   1. Di panel navigasi kiri, klik ikon untuk membuka halaman Service Development.

   2. Arahkan kursor ke ikon dan pilih Create API > Register API.

   3. Pada kotak dialog Register API, konfigurasikan parameter. Untuk informasi selengkapnya, lihat Register an external API service.

   4. Klik Determine.

3. Daftarkan fungsi.

   1. Di halaman Service Development, arahkan kursor ke ikon dan pilih Function > Create Python Function.

      Alternatifnya, Anda dapat menemukan proses bisnis terkait, klik kanan Function, lalu pilih Create > Create Python Function.

   2. Pada kotak dialog Create Python Function, konfigurasikan parameter. Untuk informasi selengkapnya, lihat Manage functions.

   3. Klik OK.

   4. Di halaman konfigurasi fungsi, masukkan kode berikut di area Edit Code.

      # -*- coding: utf-8 -*-
      # event (str) : in filter it is the API result, in other cases, it is your param
      # context : some environment information, temporarily useless
      # import module limit: json,time,random,pickle,re,math
      import json
      def handler(event,context):
          # load str to json object
          obj = json.loads(event)
          # add your code here
          # end add
          return obj

   5. Di bagian Environment Configuration, atur Memory dan Timeout.

   6. Klik ikon di bilah alat.

4. Buat alur kerja.

   1. Di halaman Service Development, arahkan kursor ke ikon dan klik Create Workflow.

      Alternatifnya, Anda dapat menemukan proses bisnis terkait, klik kanan Service arrangement, lalu pilih Create Workflow.

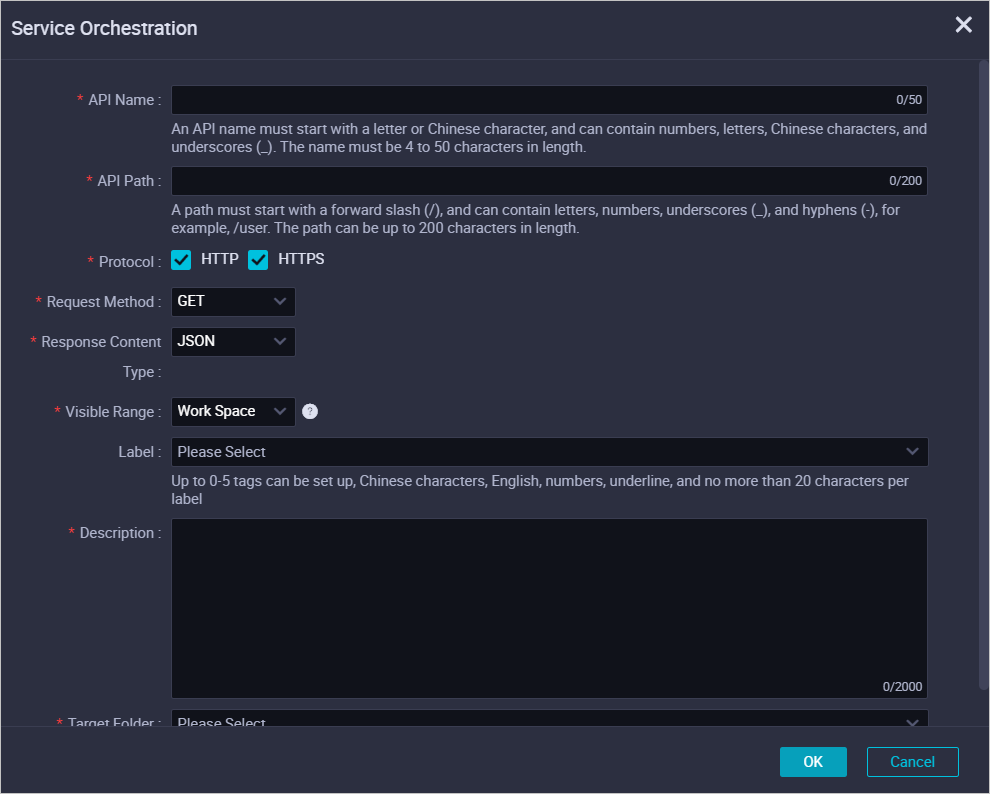

   2. Pada kotak dialog Service arrangement, konfigurasikan parameter.

      Parameter	Deskripsi
      API Name	Panjangnya harus 4 hingga 50 karakter dan dapat berisi karakter Tionghoa, huruf, angka, serta garis bawah (_). Harus dimulai dengan karakter Tionghoa atau huruf.
      APIPath	Jalur tempat API disimpan, misalnya /user. Catatan Jalur dapat memiliki panjang maksimal 200 karakter dan dapat berisi huruf, angka, garis bawah (_), serta tanda hubung (-). Harus dimulai dengan garis miring (/).
      Protocol	Protokol yang didukung adalah HTTP dan HTTPS. Untuk memanggil API melalui HTTPS, publikasikan API ke gerbang, bind Nama domain independen, dan unggah Sertifikat SSL di Konsol API Gateway. Untuk informasi selengkapnya, lihat Enable HTTPS support.
      Request Method	Metode yang didukung adalah GET dan POST.
      Response Type	Hanya tipe respons JSON yang didukung.
      Visibility Scope	Opsi termasuk Workspace dan Private: Workspace: API terlihat oleh semua anggota dalam ruang kerja ini. Private: API hanya terlihat oleh Pemilik API. Saat ini belum mendukung otorisasi kepada pengguna lain. Catatan Jika visibilitas diatur ke Private, hanya Anda yang dapat melihat API di pohon direktori; anggota ruang kerja lain tidak dapat melihatnya.
      Tag	Pilih tag yang sesuai dari daftar Tag. Catatan Nama tag dapat berisi karakter Tionghoa, huruf, angka, dan garis bawah (_). Anda dapat menambahkan hingga lima tag, dan setiap tag dapat memiliki panjang maksimal 20 karakter.
      Description	Masukkan deskripsi singkat API, maksimal 2.000 karakter.
      Location	Direktori tempat alur kerja orkestrasi layanan disimpan.

   3. Klik OK.

5. Edit alur kerja.

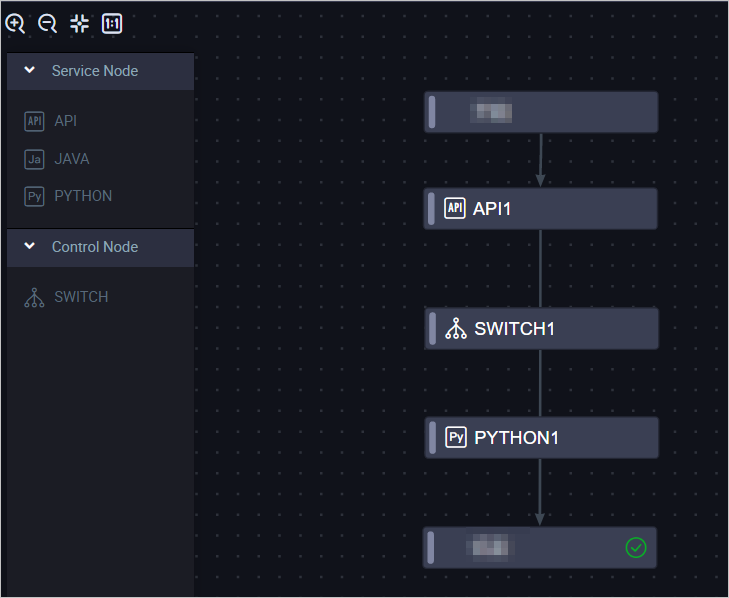

   1. Di halaman editor alur kerja, seret dan hubungkan modul yang sesuai sesuai urutan berikut.

      Node-nya, dari atas ke bawah, adalah Start, API, SWITCH, PYTHON, dan End. Seret dan hubungkan node-node ini di Kanvas sesuai urutan tersebut.

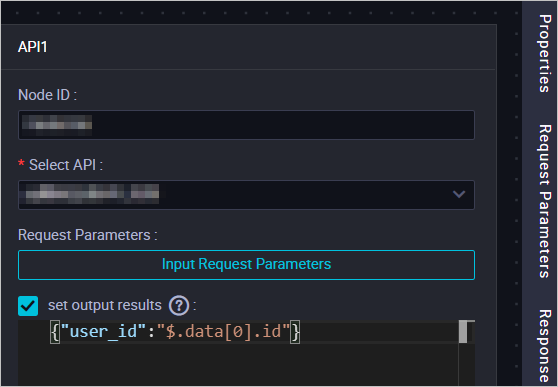

   2. Klik node API1 untuk mengeditnya. Dari daftar Select API, pilih API yang telah Anda daftarkan. Pilih kotak centang set output results dan masukkan {"user_id":"$.data[0].id"}.

      Output diproses menggunakan JSONPath. Sintaks untuk mengambil nilai node (misalnya, ${NodeA.namea}) sama seperti untuk parameter input. Ekspresi {"user_id":"$.data[0].id"} menetapkan id elemen pertama dalam array data dari hasil node saat ini ke user_id. Node tersebut kemudian menghasilkan data JSON dalam format {"user_id":"value"}.

   3. Klik node PYTHON1, lalu dari daftar Select Function, pilih fungsi yang telah Anda daftarkan.

   4. Klik node SWITCH1, lalu di dialog editor, klik Set branch conditions.

      Ekspresi kondisional mengevaluasi output dari node sebelumnya, misalnya ${NodeID.OutputName}>1 atau $.OutputName>1. Operator yang didukung meliputi ==, !=, >=, >, <=, <, &&, !, (), +, -, *, /, dan %.

      Pada contoh ini, output user_id dari node hulu digunakan sebagai parameter permintaan untuk node hilir.

      New Branch 1: $.user_id != 1   # Dieksekusi jika user_id hulu bukan 1.
      New Branch 2: $.user_id == 1   # Dieksekusi jika user_id hulu adalah 1.

   5. Klik node Complete, lalu klik Response Parameters di sisi kanan halaman untuk mengonfigurasi parameter respons.

6. Uji alur kerja.

   1. Klik Test di pojok kanan atas halaman.

   2. Di kotak dialog Test APIs, klik Determine.

   3. Lihat Runtime Log dan Execution results di bagian bawah halaman.
