Cloud Architect Design Tools (CADT) memverifikasi kelayakan arsitektur aplikasi Anda, termasuk spesifikasi resource dan hubungan antarresource.
Verifikasi Sumber Daya
CADT memvalidasi konfigurasi resource Anda dan memeriksa ketersediaan resource berdasarkan diagram arsitektur. Pada kotak dialog resource verification, sebuah tabel mencantumkan resource cloud yang akan diverifikasi, termasuk security group (sg2 dan sg1), vSwitch (vswitch), VPC (vpc2-hz), dan EIP (eip1-hz). Wilayah untuk semua resource adalah China (Hangzhou), dan hasil verifikasi untuk semua resource adalah Success. Status di bagian bawah halaman menunjukkan Verification successful. Klik Next: Pricing List.
Kueri harga

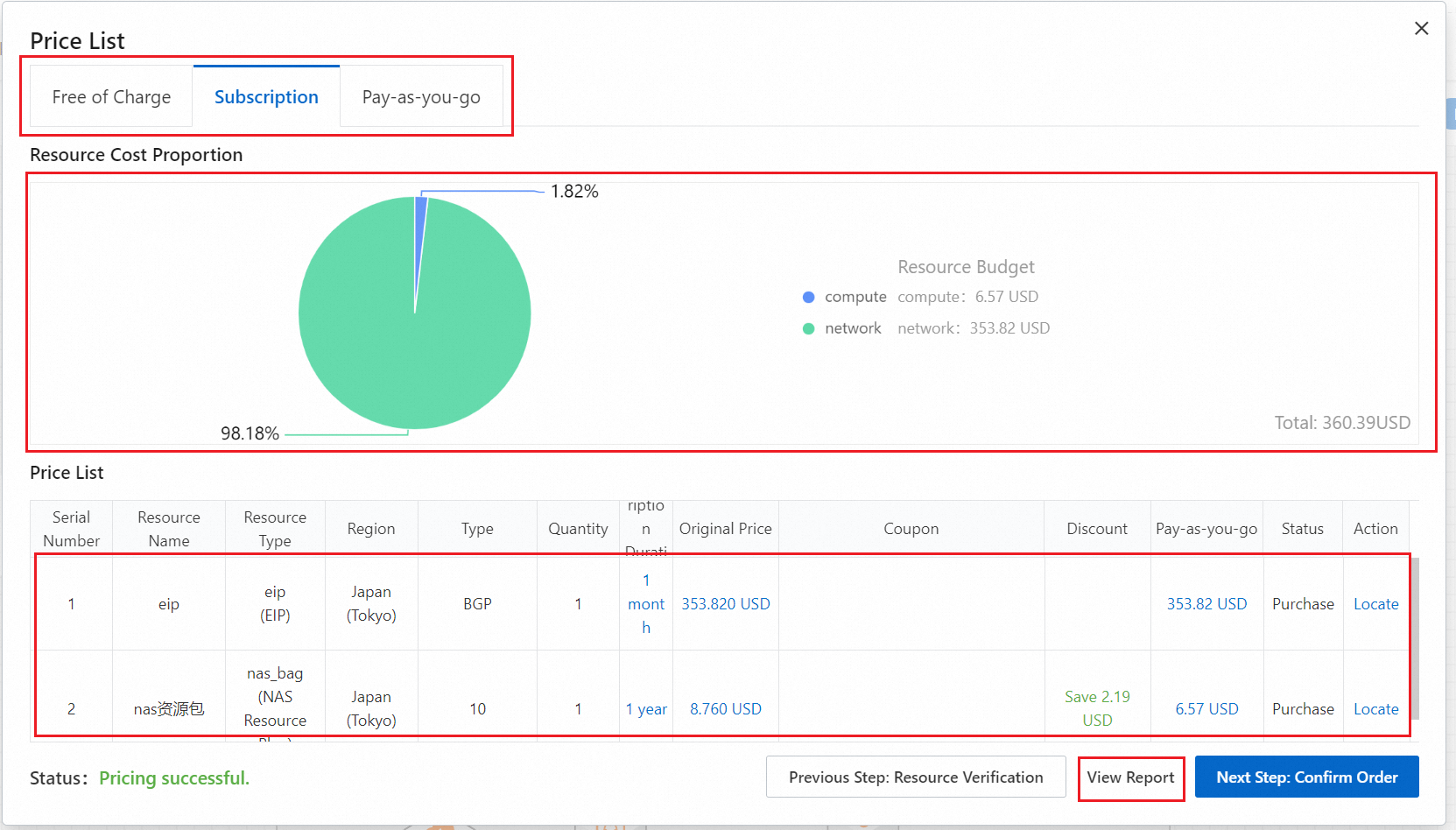

Lakukan kueri harga produk berdasarkan diagram arsitektur untuk menghitung total biaya arsitektur Anda. CADT mendukung berbagai metode penagihan dan durasi, seperti subscription dan pay-as-you-go. Kotak dialog pricing list memiliki tiga tab di bagian atas: Free, subscription, dan pay-as-you-go. Area Resource cost breakdown menampilkan grafik lingkaran yang menunjukkan bahwa resource komputasi menyumbang 90% (CNY 207) dan resource jaringan menyumbang 10% (CNY 23), dengan total anggaran resource sebesar CNY 230. pricing list mencantumkan dua item resource: eip_1 (EIP, China (Hangzhou), BGP, 1 bulan) dan ecs (ECS, China (Hangzhou), ecs.c6.large, 1 bulan). Status di bagian bawah halaman adalah Pricing successful. Klik View Report atau Next: Confirm Order.
Penerapan resource
Terapkan semua resource yang telah dikonfigurasi dengan satu klik. Jika penerapan gagal, sistem secara otomatis melepas resource tersebut. Pada kotak dialog Resource deployment status, daftar resource menampilkan lima resource cloud yang telah dibuat: VPC, vSwitch (vswitch), EIP, Instance ECS, dan security group (security.group). Sumber untuk semuanya adalah 'New purchase', dan statusnya 'Running'. Sebuah pesan di halaman tersebut berbunyi: "Deployment in progress. Do not perform any operations. Please wait..." Jika arsitektur Anda mencakup produk database atau data besar, penerapan mungkin memerlukan waktu lebih lama. Kunjungi Konsol database untuk melihat progres pembuatan secara detail.
