Kumpulkan metrik untuk aplikasi mesh melalui mTLS - Alibaba Cloud Service Mesh

Saat Anda mengaktifkan mutual TLS (mTLS) di Service Mesh (ASM), proxy sidecar mengintersepsi seluruh lalu lintas masuk ke aplikasi Anda. Akibatnya, port yang mengekspos metrik aplikasi juga harus diakses melalui mTLS. Untuk layanan kritis, mengamankan pengumpulan metrik sama pentingnya dengan mengenkripsi komunikasi antar layanan. Topik ini menggunakan instans Service Mesh (ASM) yang diterapkan dengan Prometheus Operator untuk menunjukkan cara mengumpulkan metrik dari aplikasi dalam service mesh melalui mTLS.

Penting

Jika Anda menggunakan Application Real-Time Monitoring Service (ARMS) Alibaba Cloud untuk mengumpulkan metrik, versi agen harus 1.1.20 atau lebih baru. Masuk ke Konsol ARMS. Di panel navigasi sebelah kiri, klik Integration Management. Temukan kluster Anda dalam daftar, lalu di kolom Actions, klik Configure Agent untuk melihat versi agen Prometheus dan lakukan peningkatan jika diperlukan.

Prasyarat

Aplikasi contoh Bookinfo telah diterapkan. Untuk informasi lebih lanjut, lihat Terapkan aplikasi di kluster yang terkait dengan instans ASM Anda.

Konfigurasikan Prometheus untuk mengambil metrik melalui TLS

Agar lolos otentikasi TLS yang diberlakukan oleh proxy sidecar, Prometheus harus menggunakan sertifikat yang dikeluarkan oleh sertifikat root instans ASM. Anda dapat mencapai hal ini dengan memanfaatkan kemampuan pemasangan sertifikat proxy sidecar. Dengan mendefinisikan anotasi tertentu pada Pod Prometheus, Anda mengonfigurasi proxy sidecar agar memasang sertifikat yang dikeluarkan oleh lapisan kontrol ASM ke volume bersama. Kontainer Prometheus kemudian dapat mengakses sertifikat dan kunci tersebut dengan memasang volume bersama ini. Langkah-langkah berikut menjelaskan proses tersebut:

Tambahkan volume istio-certs ke Pod Prometheus.

volumes:
- emptyDir:
    medium: Memory
  name: istio-certs

Tambahkan dua anotasi berikut ke Pod Prometheus.
```
annotations:
  proxy.istio.io/config: |
    proxyMetadata:
      OUTPUT_CERTS: /etc/istio-output-certs
  sidecar.istio.io/userVolumeMount: '[{"name": "istio-certs", "mountPath": "/etc/istio-output-certs"}]'
```
- proxy.istio.io/config: Menentukan konfigurasi proxy, di mana proxyMetadata.OUTPUT_CERTS menyimpan sertifikat dan kunci di path /etc/istio-output-certs.
- sidecar.istio.io/userVolumeMount: Memasang volume ke path /etc/istio-output-certs di kontainer proxy sidecar.
Pasang volume istio-certs ke path /etc/prom-certs/ di kontainer Prometheus agar Prometheus dapat memperoleh sertifikat dan kunci yang ditulis oleh proxy sidecar ke path tersebut.
```
volumeMounts:
- mountPath: /etc/prom-certs/
  name: istio-certs
```
Dalam konfigurasi pengambilan (scraping), tentukan workload mana yang menggunakan TLS untuk memulai permintaan pengambilan metrik dan berikan path sertifikatnya. Hanya workload dengan proxy sidecar yang disuntikkan yang memerlukan konfigurasi ini.
Topik ini menggunakan lingkungan Prometheus Operator sebagai contoh.
```
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: productpage
  labels:
    app: productpage
    team: bookinfo
spec:
  selector:
    matchLabels:
      app: productpage
  endpoints:
  - port: http-9080
    interval: 30s
    path: /metrics
    scheme: https
    tlsConfig:
      caFile: /etc/prom-certs/root-cert.pem
      certFile: /etc/prom-certs/cert-chain.pem
      keyFile: /etc/prom-certs/key.pem
      insecureSkipVerify: true
```
Pada YAML di atas, bidang labels menentukan pengumpulan metrik untuk aplikasi productpage serta mendefinisikan titik akhir pengambilannya. Dalam definisi titik akhir tersebut, konfigurasi terkait TLS adalah sebagai berikut:
- scheme: https: Menentukan bahwa permintaan dikirim melalui HTTPS.
- tlsConfig: Menentukan path file untuk sertifikat, sertifikat CA, dan kunci.
- insecureSkipVerify: true: Mengizinkan akses tanpa verifikasi otentikasi karena Prometheus tidak mendukung skema penamaan identitas Istio.

Konfigurasi di atas memungkinkan Prometheus memasang sertifikat dan kunci yang disediakan oleh proxy sidecar serta menggunakannya untuk memulai permintaan TLS.

Prosedur

Langkah 1: Instal Prometheus Operator

Jalankan perintah berikut untuk mengkloning repositori sumber Prometheus Operator dari GitHub ke mesin lokal Anda.
```
git clone https://github.com/prometheus-operator/prometheus-operator.git
```
Jalankan perintah berikut untuk menginstal Prometheus Operator.
```
cd prometheus-operator/
kubectl create -f bundle.yaml
```

Jalankan perintah berikut untuk memeriksa status pod.

kubectl get pods

Output yang diharapkan:

NAME                                     READY   STATUS        RESTARTS
prometheus-operator-58dd988c9c-qhrrp     2/2     Running       0

Output ini menunjukkan bahwa Prometheus Operator berhasil diinstal.

Langkah 2: Terapkan Prometheus menggunakan CR

Simpan YAML berikut ke file lokal bernama prometheus.yaml.

YAML ini mencakup deklarasi instans Prometheus serta ServiceAccount, ClusterRole, dan ClusterRoleBinding yang diperlukan. Konfigurasi Deployment berisi pengaturan pemasangan volume sertifikat yang dijelaskan dalam Konfigurasikan Prometheus untuk mengambil metrik melalui TLS.

Catatan

Resource kustom (CR) terkait Prometheus yang disediakan dalam topik ini hanya untuk tujuan demonstrasi. Sesuaikan berdasarkan lingkungan produksi Anda.

Prometheus.yaml

apiVersion: v1
kind: ServiceAccount
metadata:
  name: prometheus-full-access
  namespace: default
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: prometheus-full-access
rules:
- apiGroups: [""]
  resources:
  - nodes
  - nodes/metrics
  - services
  - endpoints
  - pods
  verbs: ["get", "list", "watch"]
- apiGroups:
  - extensions
  - apps
  resources:
  - deployments
  - replicasets
  verbs: ["get", "list", "watch"]
- apiGroups: [""]
  resources:
  - configmaps
  verbs: ["get"]
- nonResourceURLs: ["/metrics"]
  verbs: ["get"]
---
apiVersion: monitoring.coreos.com/v1
kind: Prometheus
metadata:
  name: default
  labels:
    prometheus: default
spec:
  logLevel: debug
  podMetadata:
    annotations:
      traffic.sidecar.istio.io/includeInboundPorts: ""
      traffic.sidecar.istio.io/includeOutboundIPRanges: ""
      proxy.istio.io/config: |  # konfigurasikan variabel env `OUTPUT_CERTS` untuk menulis sertifikat ke folder yang ditentukan
        proxyMetadata:
          OUTPUT_CERTS: /etc/istio-output-certs
      sidecar.istio.io/userVolumeMount: '[{"name": "istio-certs", "mountPath": "/etc/istio-output-certs"}]'
  volumes:
  - emptyDir:
      medium: Memory
    name: istio-certs
  volumeMounts:
  - mountPath: /etc/prom-certs/
    name: istio-certs
  replicas: 2
  version: v2.26.0
  serviceAccountName: prometheus-full-access
  serviceMonitorSelector:
    matchLabels:
      team: bookinfo
  ruleSelector:
    matchLabels:
      role: alert-rules
      prometheus: example

Jalankan perintah berikut untuk menerapkan file prometheus.yaml ke kluster.
```
kubectl apply -f prometheus.yaml
```

Jalankan perintah berikut untuk memeriksa apakah instans Prometheus telah berjalan dengan benar.

kubectl get pods

Output yang diharapkan:

NAME                                   READY   STATUS    RESTARTS
prometheus-default-0                   3/3     Running   0
prometheus-default-1                   3/3     Running   0
prometheus-operator-58dd988c9c-qhrrp   2/2     Running   0

Output ini menunjukkan bahwa pod prometheus-default-0 dan prometheus-default-1 sedang berjalan.

Langkah 3: Definisikan aturan pengambilan menggunakan ServiceMonitor

Simpan YAML berikut ke file lokal bernama service-monitor.yaml.
File YAML ini berisi deklarasi API ServiceMonitor, yang menjelaskan cara mengumpulkan metrik dari workload. File YAML ini menunjukkan path sertifikat dan pengaturan scheme yang disebutkan dalam Konfigurasikan instans Prometheus untuk mengumpulkan metrik TLS.
Catatan
CR terkait Prometheus yang disediakan dalam topik ini hanya untuk tujuan demonstrasi. Sesuaikan berdasarkan lingkungan produksi Anda.
```
iVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: productpage
  labels:
    app: productpage
    team: bookinfo
spec:
  selector:
    matchLabels:
      app: productpage
  endpoints:
  - port: http-9080
    interval: 30s
    path: /metrics
    scheme: https
    tlsConfig:
      caFile: /etc/prom-certs/root-cert.pem
      certFile: /etc/prom-certs/cert-chain.pem
      keyFile: /etc/prom-certs/key.pem
      insecureSkipVerify: true
```
Jalankan perintah berikut untuk menerapkan file service-monitor.yaml ke kluster.
```
kubectl apply -f service-monitor.yaml
```

Langkah 4: Akses UI Prometheus dan verifikasi metrik

Jalankan perintah berikut untuk mengatur penerusan port dari port lokal 9090 ke port 9090 layanan prometheus-operated.
```
kubectl port-forward svc/prometheus-operated 9090
```

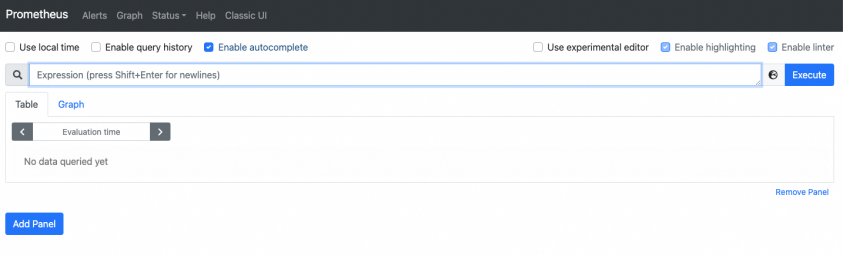

Masukkan localhost:9090 di browser untuk membuka UI web Prometheus.
Antarmuka kueri Prometheus terbuka. Anda dapat memasukkan ekspresi kueri di kotak input Expression, klik Execute untuk menjalankan kueri, dan melihat hasilnya di tab Table atau Graph.

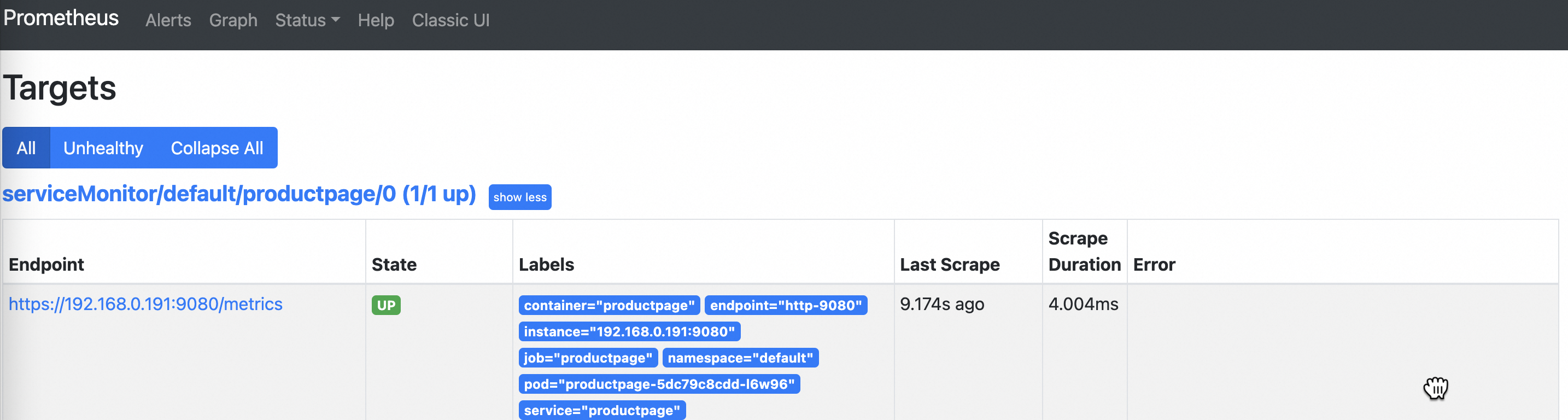

Di bilah menu atas, pilih Status > Target untuk melihat status target pemantauan.
Catatan
Jika suatu target diambil melalui TLS, status awalnya mungkin menunjukkan "Unavailable". Hal ini dapat terjadi jika TLS telah dikonfigurasi tetapi pengaturan otentikasinya salah.
Pastikan State untuk target tersebut adalah Up, yang menunjukkan bahwa metrik berhasil diambil.

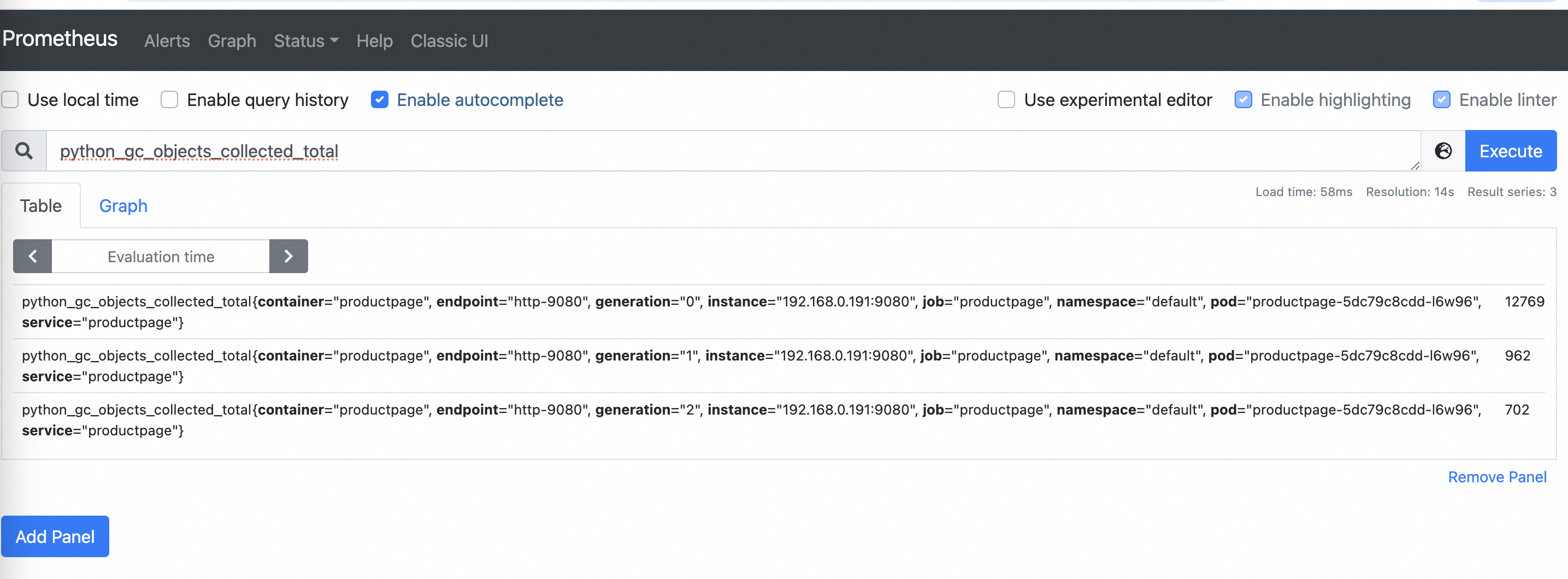

Di bilah menu atas, klik Graph, masukkan python_gc_objects_collected_total di kotak teks kueri, lalu klik Execute di sebelah kanan.
Setelah kueri selesai, data metrik yang dilaporkan akan ditampilkan.
Hasil kueri ditampilkan dalam tampilan Table, dikelompokkan berdasarkan tag generation menjadi tiga catatan (generation 0, 1, dan 2). Catatan-catatan ini sesuai dengan jumlah total objek yang dikumpulkan oleh masing-masing dari tiga generasi Pengumpulan sampah (GC) Python.
