Percepat inferensi Model Service Mesh menggunakan beban seimbang subset dinamis - Alibaba Cloud Service Mesh

Dalam penerapan Model Service Mesh multi-model, layanan Kubernetes mendistribusikan permintaan inferensi secara acak ke seluruh runtime penyajian model. Jika suatu permintaan mencapai runtime yang tidak meng-host model target, Model Service Mesh mengarahkan ulang permintaan tersebut secara internal hingga menemukan runtime yang tepat. Pengarahan ulang ini menambah latensi.

Load balancing subset dinamis mengatasi masalah ini dengan mengelompokkan runtime berdasarkan model yang di-host-nya. Saat permintaan inferensi tiba di gerbang Service Mesh (ASM), gerbang tersebut membaca nama model dari header permintaan dan mengarahkan permintaan langsung ke runtime yang meng-host model tersebut. Hal ini menghilangkan pengarahan ulang dan mengurangi latensi inferensi.

Untuk ikhtisar konsep, lihat Dynamic subset load balancing.

Cara kerja

Penyeimbangan beban subset dinamis mengandalkan dua sumber daya Istio: DestinationRule menentukan runtime mana yang dikelompokkan bersama, sedangkan VirtualService menentukan cara mencocokkan permintaan ke kelompok-kelompok tersebut.

DestinationRule mengelompokkan waktu proses ke dalam subset. ASM memperluas DestinationRule standar dengan bidang dynamicSubset yang mengelompokkan titik akhir berdasarkan kunci label. Service Mesh secara otomatis memperbarui label waktu proses saat model dimuat atau dilepas, sehingga subset tetap mutakhir tanpa perlu intervensi manual.
VirtualService mencocokkan permintaan masuk ke subset. ASM memperluas VirtualService standar dengan bidang headerToDynamicSubsetKey yang memetakan header permintaan (seperti model) ke kunci label subset dinamis. Gerbang menggunakan pemetaan ini untuk mengarahkan setiap permintaan ke subset yang tepat.

Jika tidak ada subset yang cocok dengan permintaan, fallbackPolicy menentukan apa yang terjadi:

Fallback policy	Behavior
`ANY_ENDPOINT`	Mengarahkan ke runtime yang tersedia apa pun tanpa mempertimbangkan label. Mempertahankan ketersediaan dengan risiko potensi pengalihan rute. Digunakan dalam tutorial ini.

Prasyarat

Sebelum memulai, pastikan Anda telah memiliki:

Instans ASM versi V1.21.6.47 atau lebih baru. Untuk informasi lebih lanjut, lihat Create an ASM instance.
Kluster Container Service for Kubernetes (ACK) yang ditambahkan ke instans ASM. Untuk informasi lebih lanjut, lihat Add a cluster to an ASM instance.
Model Service Mesh diaktifkan dengan model sklearn-mnist yang telah diterapkan. Untuk informasi lebih lanjut, lihat Use Model Service Mesh to roll out a multi-model inference service.

Langkah 1: Terapkan model kedua

Load balancing subset dinamis ditujukan untuk skenario multi-model. Langkah ini menambahkan model tf-mnist (model MNIST berbasis TensorFlow yang disajikan oleh runtime Triton) bersama model sklearn-mnist yang sudah ada.

Catatan

Langkah ini menggunakan persistent volume claim (PVC) my-models-pvc yang dibuat dalam Use Model Service Mesh to roll out a multi-model inference service. Konten model tf-mnist adalah semua isi direktori mnist.

Simpan model pada volume persisten

Hubungkan ke kluster ACK dengan kubectl, lalu salin direktori model mnist ke volume persisten:
```
kubectl -n modelmesh-serving cp mnist pvc-access:/mnt/models/
```

Verifikasi bahwa model ada pada volume persisten:

kubectl -n modelmesh-serving exec -it pvc-access -- ls -alr /mnt/models/

Expected output:

-rw-r--r-- 1  502 staff 344817 Apr 23 08:17 mnist-svm.joblib
drwxr-xr-x 3 root root    4096 Apr 23 08:23 mnist
drwxr-xr-x 1 root root    4096 Apr 23 08:17 ..
drwxrwxrwx 3 root root    4096 Apr 23 08:23 .

Terapkan layanan inferensi

Buat file bernama tf-mnist.yaml dengan konten berikut:

apiVersion: serving.kserve.io/v1beta1
kind: InferenceService
metadata:
  name: tf-mnist
  namespace: modelmesh-serving
  annotations:
    serving.kserve.io/deploymentMode: ModelMesh
spec:
  predictor:
    model:
      modelFormat:
        name: tensorflow
      storage:
        parameters:
          type: pvc
          name: my-models-pvc
        path: mnist

Terapkan manifes:
```
kubectl apply -f tf-mnist.yaml
```

Tunggu hingga image selesai ditarik, lalu verifikasi bahwa kedua model siap:

kubectl get isvc -n modelmesh-serving

Expected output:

NAME            URL                                               READY
sklearn-mnist   grpc://modelmesh-serving.modelmesh-serving:8033   True
tf-mnist        grpc://modelmesh-serving.modelmesh-serving:8033   True

(Opsional) Langkah 2: Ukur latensi inferensi sebelum optimasi

Gunakan fortio untuk mengukur latensi garis dasar sebelum mengaktifkan load balancing subset dinamis. Untuk mendapatkan alamat IP gerbang masuk ASM, lihat Integrate KServe with ASM to implement inference services based on cloud-native AI models.

Tetapkan IP gerbang dan jalankan uji beban selama 60 detik terhadap model tf-mnist:

ASM_GW_IP="<your-asm-gateway-ip>"
fortio load -jitter=False -H 'model: tf-mnist' -c 1 -qps 100 -t 60s -payload '{"inputs": [{ "name": "inputs", "shape": [1, 784], "datatype": "FP32", "contents": { "fp32_contents": [0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, ......0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0......0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.......0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.......0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.......0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.......0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.......0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.......0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, ......0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.......0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.......0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.......0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.......0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.......0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.......0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, ......]}]}' -a ${ASM_GW_IP}:8008/v2/models/tf-mnist/infer

Output yang diharapkan:

Output yang diharapkan

16:06:53.107 r1 [INF] scli.go:125> Starting, command="Φορτίο", version="1.63.7 h1:S6e+z36nV6o8RYQSUI9EWYxhCoPJy4VdAB2HQROUqMg= go1.22.2 amd64 linux", go-max-procs=8
Fortio 1.63.7 running at 100 queries per second, 8->8 procs, for 1m0s: 192.168.0.7:8008/v2/models/tf-mnist/infer
16:06:53.107 r1 [INF] httprunner.go:121> Starting http test, run=0, url="192.168.0.7:8008/v2/models/tf-mnist/infer", threads=1, qps="100.0", warmup="parallel", conn-reuse=""
16:06:53.107 r1 [WRN] http_client.go:170> Assuming http:// on missing scheme for '192.168.0.7:8008/v2/models/tf-mnist/infer'
Starting at 100 qps with 1 thread(s) [gomax 8] for 1m0s : 6000 calls each (total 6000)
16:07:53.172 r1 [INF] periodic.go:851> T000 ended after 1m0.007662555s : 6000 calls. qps=99.98723070575699
Ended after 1m0.007716622s : 6000 calls. qps=99.987
16:07:53.172 r1 [INF] periodic.go:581> Run ended, run=0, elapsed=60007716622, calls=6000, qps=99.98714061718327
Sleep times : count 5999 avg 0.0021861297 +/- 0.001025 min -0.011550303 max 0.003734337 sum 13.1145918
Aggregated Function Time : count 6000 avg 0.0072130591 +/- 0.0007502 min 0.006125677 max 0.020551562 sum 43.2783545
# range, mid point, percentile, count
>= 0.00612568 <= 0.007 , 0.00656284 , 35.88, 2153
> 0.007 <= 0.008 , 0.0075 , 90.85, 3298
> 0.008 <= 0.009 , 0.0085 , 97.77, 415
> 0.009 <= 0.01 , 0.0095 , 99.42, 99
> 0.01 <= 0.011 , 0.0105 , 99.68, 16
> 0.011 <= 0.012 , 0.0115 , 99.77, 5
> 0.012 <= 0.014 , 0.013 , 99.90, 8
> 0.014 <= 0.016 , 0.015 , 99.95, 3
> 0.016 <= 0.018 , 0.017 , 99.97, 1
> 0.018 <= 0.02 , 0.019 , 99.98, 1
> 0.02 <= 0.0205516 , 0.0202758 , 100.00, 1
# target 50% 0.00725682
# target 75% 0.00771164
# target 90% 0.00798454
# target 99% 0.00974747
# target 99.9% 0.014
Error cases : no data
# Socket and IP used for each connection:
[0]   1 socket used, resolved to 192.168.0.7:8008, connection timing : count 1 avg 0.004218262 +/- 0 min 0.004218262 max 0.004218262 sum 0.004218262
Connection time histogram (s) : count 1 avg 0.004218262 +/- 0 min 0.004218262 max 0.004218262 sum 0.004218262
# range, mid point, percentile, count
>= 0.00421826 <= 0.00421826 , 0.00421826 , 100.00, 1
# target 50% 0.00421826
# target 75% 0.00421826
# target 90% 0.00421826
# target 99% 0.00421826
# target 99.9% 0.00421826
Sockets used: 1 (for perfect keepalive, would be 1)
Uniform: false, Jitter: false, Catchup allowed: true
IP addresses distribution:
192.168.0.7:8008: 1
Code 200 : 6000 (100.0 %)
Response Header Sizes : count 6000 avg 233.00067 +/- 0.02581 min 233 max 234 sum 1398004
Response Body/Total Sizes : count 6000 avg 454.00067 +/- 0.02581 min 454 max 455 sum 2724004
All done 6000 calls (plus 1 warmup) 7.213 ms avg, 100.0 qps
Successfully wrote 11561 bytes of Json data to 2024-04-24-160653_192_168_0_7_8008_v2_models_tf_mnist_infer_iZbp1jfq2w26u2kpxa9r3dZ.json

Lihat hasil fortio di browser:
```
fortio server
```

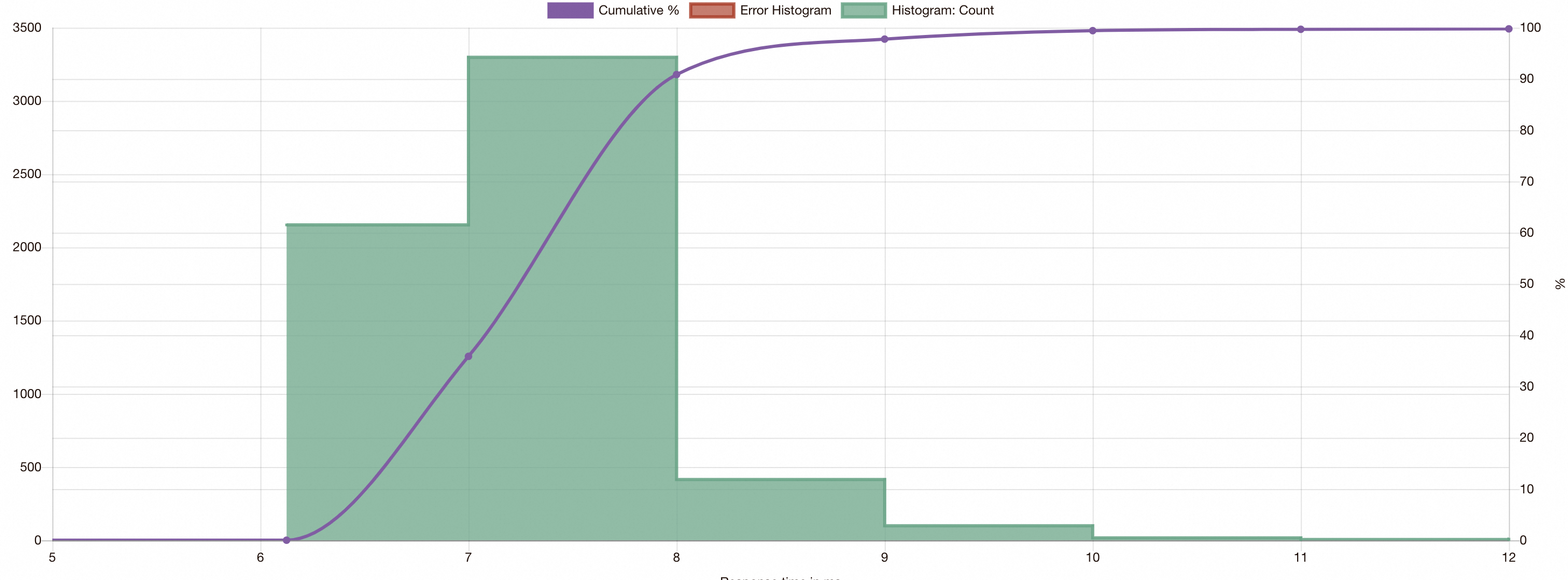

Buka localhost:8080, klik saved results, lalu pilih file JSON untuk melihat distribusi latensi.
Tanpa load balancing subset dinamis, beberapa permintaan inferensi menunjukkan peningkatan latensi karena diarahkan ulang melalui Model Service Mesh sebelum mencapai runtime yang tepat.

Langkah 3: Aktifkan load balancing subset dinamis

Permintaan inferensi mencapai Model Service Mesh melalui layanan modelmesh-serving di namespace modelmesh-serving. Konfigurasikan DestinationRule dan VirtualService pada layanan ini untuk mengarahkan permintaan langsung ke runtime penyajian model yang sesuai.

Buat DestinationRule

Terapkan DestinationRule berikut untuk mengelompokkan runtime penyajian model secara dinamis berdasarkan model yang di-host-nya. Untuk informasi selengkapnya, lihat Manage destination rules.

apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: modelmesh-serving
  namespace: modelmesh-serving
spec:
  host: modelmesh-serving
  trafficPolicy:
    loadBalancer:
      dynamicSubset:
        subsetSelectors:
          - fallbackPolicy: ANY_ENDPOINT
            keys:
              - modelmesh.asm.alibabacloud.com

Bidang kunci:

Bidang	Tujuan
`dynamicSubset`	Mengaktifkan pengelompokan dinamis titik akhir berdasarkan label runtime, bukan definisi subset statis
`keys`	Kunci label yang digunakan untuk mengelompokkan runtime. Model Service Mesh menetapkan label `modelmesh.asm.alibabacloud.com` pada setiap runtime untuk menunjukkan model mana yang di-host-nya
`fallbackPolicy: ANY_ENDPOINT`	Saat tidak ada subset yang cocok, mengarahkan ke runtime yang tersedia apa pun alih-alih menolak permintaan

Perbarui VirtualService

Terapkan VirtualService berikut untuk memetakan header permintaan model ke kunci subset dinamis. Untuk informasi selengkapnya, lihat Manage virtual services.

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: vs-modelmesh-serving-service
  namespace: modelmesh-serving
spec:
  gateways:
    - grpc-gateway
  hosts:
    - '*'
  http:
    - headerToDynamicSubsetKey:
        - header: model
          key: modelmesh.asm.alibabacloud.com
      match:
        - port: 8008
      name: default
      route:
        - destination:
            host: modelmesh-serving
            port:
              number: 8033

Bidang headerToDynamicSubsetKey merupakan ekstensi ASM terhadap VirtualService Istio standar. Saat gerbang menerima permintaan dengan header model: tf-mnist, gerbang tersebut mencocokkan nilainya dengan label modelmesh.asm.alibabacloud.com dan mengarahkan permintaan ke runtime dalam subset dinamis yang sesuai.

(Opsional) Langkah 4: Ukur latensi inferensi setelah optimasi

Jalankan uji fortio yang sama seperti pada Langkah 2 untuk membandingkan latensi.

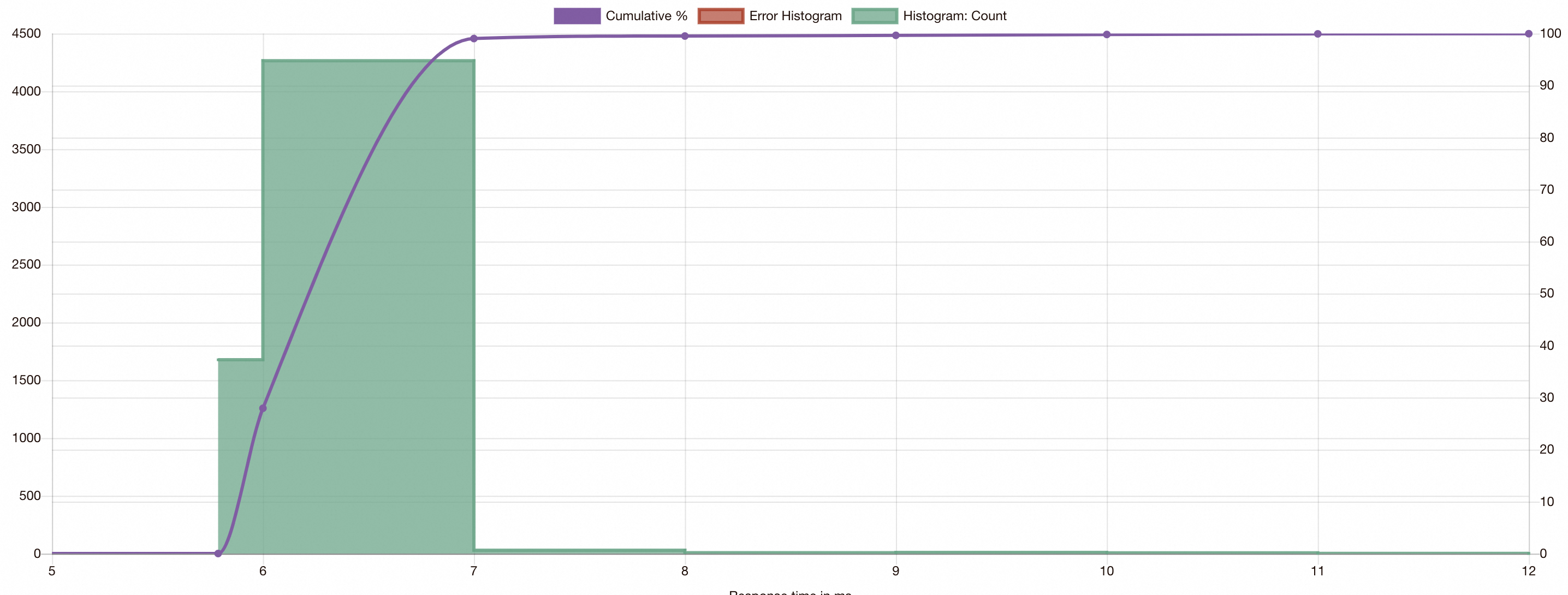

Setelah mengaktifkan load balancing subset dinamis, semua permintaan inferensi diarahkan langsung ke runtime yang tepat. Distribusi latensi menjadi jauh lebih ketat, tanpa outlier yang disebabkan oleh pengarahan ulang internal.
