Alibaba Cloud Service Mesh：Gunakan kebijakan trafik egress untuk mengelola trafik egress

Prinsip

ASM mendukung pengelolaan trafik egress dengan membuat beberapa sumber daya seperti ServiceEntry, VirtualService, Gateway, dan Destination, serta memastikan bahwa sumber daya tersebut saling terhubung. Setelah konfigurasi selesai, hal ini mencapai pengalihan trafik transparan ke gateway egress, yang kemudian meneruskannya ke layanan eksternal.

Konfigurasi ini kompleks dan memerlukan pemahaman mendalam tentang bidang-bidang terkait, sehingga rentan terhadap kesalahan. Untuk menurunkan ambang batas konfigurasi trafik egress, ASM memperkenalkan sumber daya ASMEgressTrafficPolicy.

ASMEgressTrafficPolicy mengabstraksi dan menyederhanakan konfigurasi trafik egress. Alih-alih secara manual mengonfigurasi sumber daya seperti ServiceEntry, VirtualService, Gateway, dan Destination, Anda hanya perlu menambahkan beberapa konfigurasi yang diperlukan untuk mencapai pengalihan trafik transparan ke gateway egress dan mengirimkannya ke layanan eksternal melalui protokol HTTP/HTTPS.

Karena ASMEgressTrafficPolicy menyederhanakan sumber daya asli ASM, mungkin tidak dapat memenuhi beberapa kebutuhan lanjutan Anda (seperti rute proporsional trafik egress, memulai mTLS dari gateway egress, dan lainnya). Jika Anda memerlukan fitur lanjutan, seperti menambahkan konfigurasi kustom, lihat Konfigurasikan Gateway Egress untuk Merutekan Semua Trafik Keluar di ASM.

Fitur

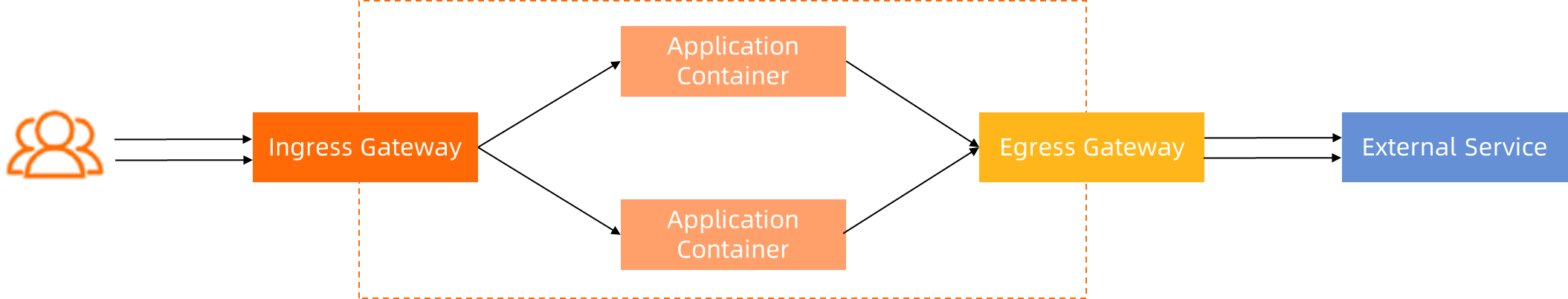

ASM menyediakan cara yang seragam untuk menghubungkan, mengelola, dan melindungi komunikasi antar aplikasi. Tidak seperti metode berbasis IP, ASM menggunakan pendekatan berbasis aplikasi tanpa memerlukan modifikasi pada kode aplikasi yang ada. ASMEgressTrafficPolicy mendefinisikan cara mengelola dan mengakses trafik eksternal melalui gateway egress. Dengan menggabungkan gateway egress ASM dan AuthorizationPolicy, Anda dapat mengontrol trafik egress secara lebih fleksibel.

Jalur trafik dalam contoh ini dapat dikategorikan menjadi dua jenis:

1. Komunikasi antara proxy sidecar dan antara proxy sidecar dan gateway: Secara default, mutual Transport Layer Security (mTLS) diaktifkan untuk komunikasi tersebut, dan sertifikat dikelola oleh ASM.

2. Komunikasi antara aplikasi dan proxy sidecar dan antara gateway dan layanan eksternal:

a. Untuk memastikan bahwa kemampuan tingkat lanjut Lapisan 7 ASM dapat berfungsi dengan baik, aplikasi dan proxy sidecar berkomunikasi dalam teks biasa sebanyak mungkin. Dengan cara ini, proxy sidecar dapat memperoleh informasi Lapisan 7 dari trafik dan mendukung fitur-fitur tingkat lanjut. Karena alasan khusus tertentu, jika aplikasi harus mengirim Permintaan HTTPS secara langsung, hanya kemampuan Lapisan 4 ASM yang dapat digunakan.

b. Anda dapat mengonfigurasi protokol komunikasi antara gateway egress dan layanan eksternal, baik teks biasa maupun HTTPS.

Tetapkan kebijakan trafik egress untuk instans ASM

1. Masuk ke Konsol ASM. Di panel navigasi kiri, pilih Service Mesh > Mesh Management.

2. Di halaman Mesh Management, klik nama instans ASM. Di panel navigasi kiri, pilih Data Plane Component Management > Sidecar Proxy Setting.

3. Di tab global, klik Outbound Traffic Policy, klik REGISTRY_ONLY di sebelah kanan External Access Policy, dan klik Update Settings.

Buat namespace

1. Buat namespace istio-egress. Untuk informasi lebih lanjut, lihat Kelola Namespace Global.

2. Di halaman Global namespace, klik Sync Automatic Sidecar Injection to Kubernetes Cluster untuk menyinkronkan namespace ke kluster ACK yang dikelola oleh instans ASM.

Buat gateway egress

Buat gateway egress bernama egressgateway-a di ASM, atur Port Mapping ke HTTP 80, HTTPS 443, dan HTTPS 444, dan aktifkan Support two-way TLS authentication. Untuk informasi lebih lanjut, lihat Buat Gateway Egress.

spec:
  podLabels:
    security.istio.io/tlsMode: istio

Buat layanan

1. Buat namespace bernama mytest untuk instans ASM dan aktifkan injeksi proxy sidecar otomatis. Untuk informasi lebih lanjut, lihat Kelola Namespace Global.

2. Di kluster ACK, deploy layanan sleep-a di namespace mytest dan deploy layanan NGINX di namespace default.

   1. Buat file bernama test.yaml dan salin konten berikut ke file tersebut:

      Perluas untuk Melihat File YAML

      apiVersion: v1
      kind: Service
      metadata:
        name: sleep-a
        namespace: mytest
        labels:
          app: sleep-a
          service: sleep-a
      spec:
        ports:
        - port: 80
          name: http
        selector:
          app: sleep-a
      ---
      apiVersion: apps/v1
      kind: Deployment
      metadata:
        name: sleep-a
        namespace: mytest
      spec:
        replicas: 1
        selector:
          matchLabels:
            app: sleep-a
        template:
          metadata:
            labels:
              app: sleep-a
          spec:
            terminationGracePeriodSeconds: 0
            containers:
            - name: sleep
              image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/curl:asm-sleep
              command: ["/bin/sleep", "infinity"]
              imagePullPolicy: IfNotPresent
              volumeMounts:
              - mountPath: /etc/sleep/tls
                name: secret-volume
            volumes:
            - name: secret-volume
              secret:
                secretName: sleep-secret
                optional: true
      ---
      apiVersion: apps/v1
      kind: Deployment
      metadata:
        labels:
          app: nginx
        name: nginx
        namespace: default
      spec:
        progressDeadlineSeconds: 600
        replicas: 1
        revisionHistoryLimit: 10
        selector:
          matchLabels:
            app: nginx
        strategy:
          rollingUpdate:
            maxSurge: 25%
            maxUnavailable: 25%
          type: RollingUpdate
        template:
          metadata:
            creationTimestamp: null
            labels:
              app: nginx
          spec:
            containers:
            - image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/nginx:1.27.0
              imagePullPolicy: Always
              name: nginx
              resources: {}
              terminationMessagePath: /dev/termination-log
              terminationMessagePolicy: File
            dnsPolicy: ClusterFirst
            restartPolicy: Always
            schedulerName: default-scheduler
            securityContext: {}
            terminationGracePeriodSeconds: 30

   2. Di kluster ACK, jalankan perintah berikut untuk menerapkan layanan sleep-a dan NGINX:

      kubectl apply -f test.yaml

3. Jalankan perintah berikut untuk mengakses http://www.httpbin.org melalui layanan sleep-a dan NGINX:

   kubectl -n mytest exec deployment/sleep-a -- curl -s -o /dev/null -w "%{http_code}\n" http://www.httpbin.org
   kubectl -n default exec deployment/nginx -- curl -s -o /dev/null -w "%{http_code}\n" http://www.httpbin.org

   Output mengembalikan 502, menunjukkan kegagalan akses.

Solusi 1: Gunakan teks biasa HTTP untuk komunikasi antara proxy sidecar dan gateway egress

Solusi ini tidak masuk akal dalam lingkungan nyata. Komunikasi antara kontainer sidecar dan gateway egress melalui teks biasa HTTP dapat menyebabkan otentikasi klien tidak tersedia. Saat ini, ASMEgressTrafficPolicy tidak mendukung penggunaan teks biasa HTTP untuk mengakses gateway egress.

• Pengelolaan trafik dilakukan di proxy sidecar di sisi klien dan tidak memerlukan gateway egress.

• Keterlihatan tidak bergantung pada gateway egress.

• Kemampuan keamanan bergantung pada gateway egress. Namun, tanpa mTLS, semua kemampuan otorisasi berdasarkan identitas klien tidak tersedia. Dalam kasus ini, gateway egress hanya dapat menolak semua permintaan secara tidak pandang bulu.

(Direkomendasikan) Solusi 2: Gunakan mTLS untuk komunikasi antara proxy sidecar dan gateway egress

1. Buat kebijakan trafik egress.

   Konfigurasikan melalui konsol

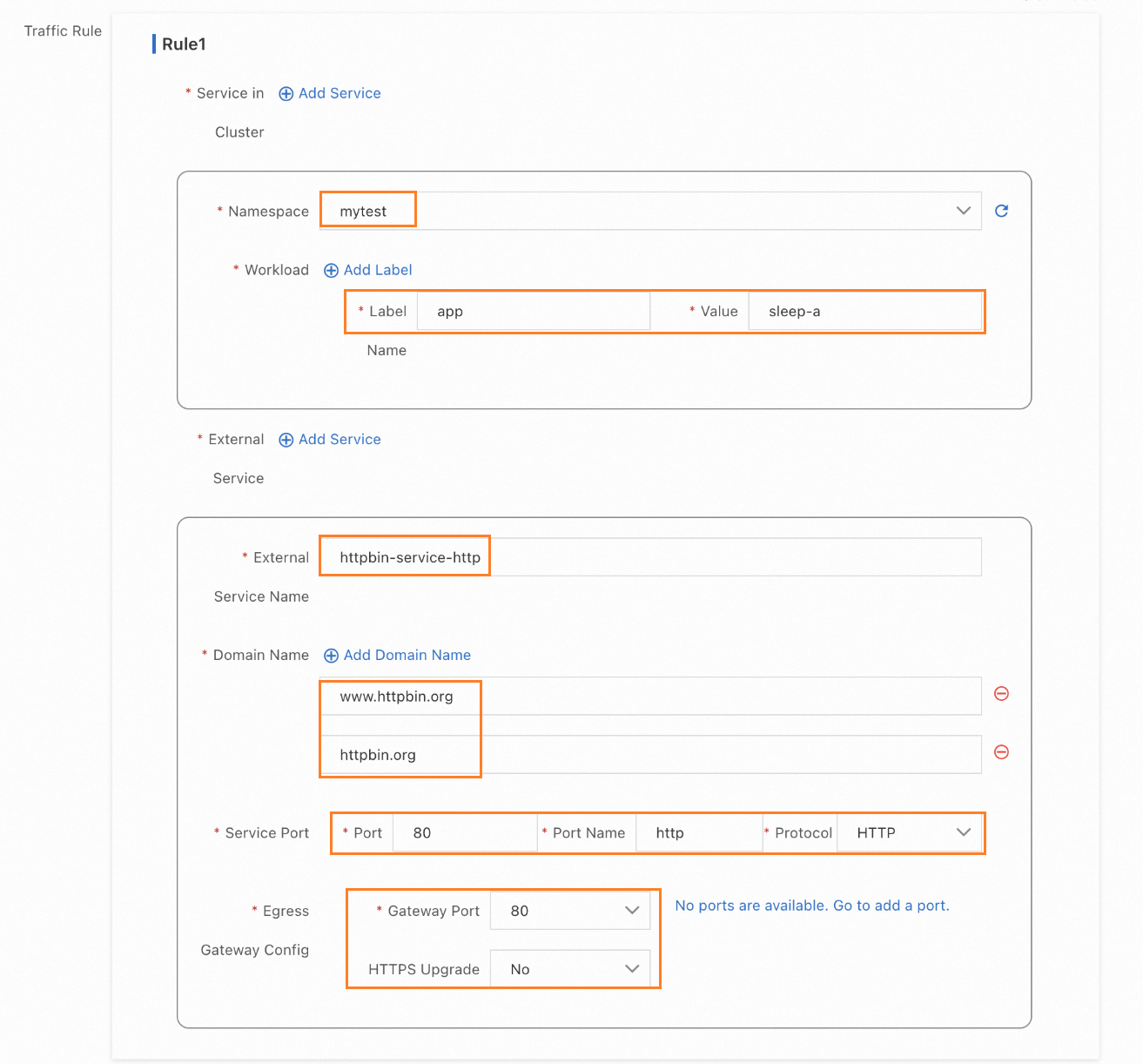

   1. Masuk ke Konsol ASM. Di panel navigasi kiri, pilih Service Mesh > Mesh Management.

   2. Di halaman Mesh Management, klik nama instans ASM. Di panel navigasi kiri, pilih ASM Gateways > Egress Gateway.

   3. Klik nama gateway untuk masuk ke halaman Gateway overview. Klik Outbound Traffic Policy di sebelah kiri. Konfigurasikan parameter seperti yang ditunjukkan pada gambar berikut.



   Konfigurasikan melalui kubectl

   1. Buat file egress-by-egressgateway.yaml yang berisi konten berikut:

      Untuk informasi lebih lanjut tentang bidang-bidang, lihat Deskripsi CRD ASMEgressTrafficPolicy.

      apiVersion: istio.alibabacloud.com/v1
      kind: ASMEgressTrafficPolicy
      metadata:
        name: egress-by-egressgateway  # Format nilai ini adalah egress-by-{Nama gateway egress}. Nilai ini sesuai dengan nama gateway egress.
        namespace: istio-egress         # Nilai ini tetap istio-egress.
      spec:
        byEgressGateway:
          name: egressgateway
        egressRules:
        - from:
          - namespace: mytest
            workloadSelector:
              app: sleep-a
          to:
          - name: httpbin-service-http
            hosts:
            - www.httpbin.org  # Alamat IP dari beberapa nama domain setelah resolusi DNS harus sama.
            - httpbin.org      # Alamat IP dari beberapa nama domain setelah resolusi DNS harus sama.
            port:
              name: http
              number: 80
              protocol: HTTP
            byEgressGateway:
              port: 80        # Sidecar → 80 Gateway → 80 Layanan (httpbin.org)

   2. Di kluster ACK, jalankan perintah berikut untuk membuat sumber daya ASMEgressTrafficPolicy:

      kubectl apply -f egress-by-egressgateway.yaml

2. Verifikasi apakah konfigurasi ASMEgressTrafficPolicy berlaku.

   1. Jalankan perintah berikut untuk mengakses http://www.httpbin.org melalui layanan NGINX di namespace default.

      kubectl -n default exec deployment/nginx -- curl -s -o /dev/null -w "%{http_code}\n" http://www.httpbin.org

      Output mengembalikan 502, menunjukkan bahwa akses ke http://www.httpbin.org melalui layanan NGINX gagal.

   2. Jalankan perintah berikut untuk mengakses http://www.httpbin.org melalui layanan sleep-a di namespace mytest:

      kubectl -n mytest exec deployment/sleep-a -- curl  -s -o /dev/null -w "%{http_code}\n"  http://www.httpbin.org

      Output mengembalikan 200 sesuai harapan.

   3. Jalankan perintah berikut untuk menghapus egress-by-egressgateway, dan akses http://www.httpbin.org lagi melalui layanan sleep-a di namespace mytest.

      kubectl -n istio-egress delete ASMEgressTrafficPolicy  egress-by-egressgateway
      kubectl -n mytest exec deployment/sleep-a -- curl -s -o /dev/null -w "%{http_code}\n" http://www.httpbin.org

      Output mengembalikan 502, menunjukkan bahwa akses ke http://www.httpbin.org melalui layanan sleep-a gagal setelah konfigurasi ASMEgressTrafficPolicy dihapus.

   Output menunjukkan bahwa kebijakan trafik egress berlaku.

(Direkomendasikan) Solusi 1: Gunakan mTLS untuk komunikasi antara proxy sidecar dan gateway egress

1. Buat kebijakan trafik egress.

   Konfigurasikan melalui konsol

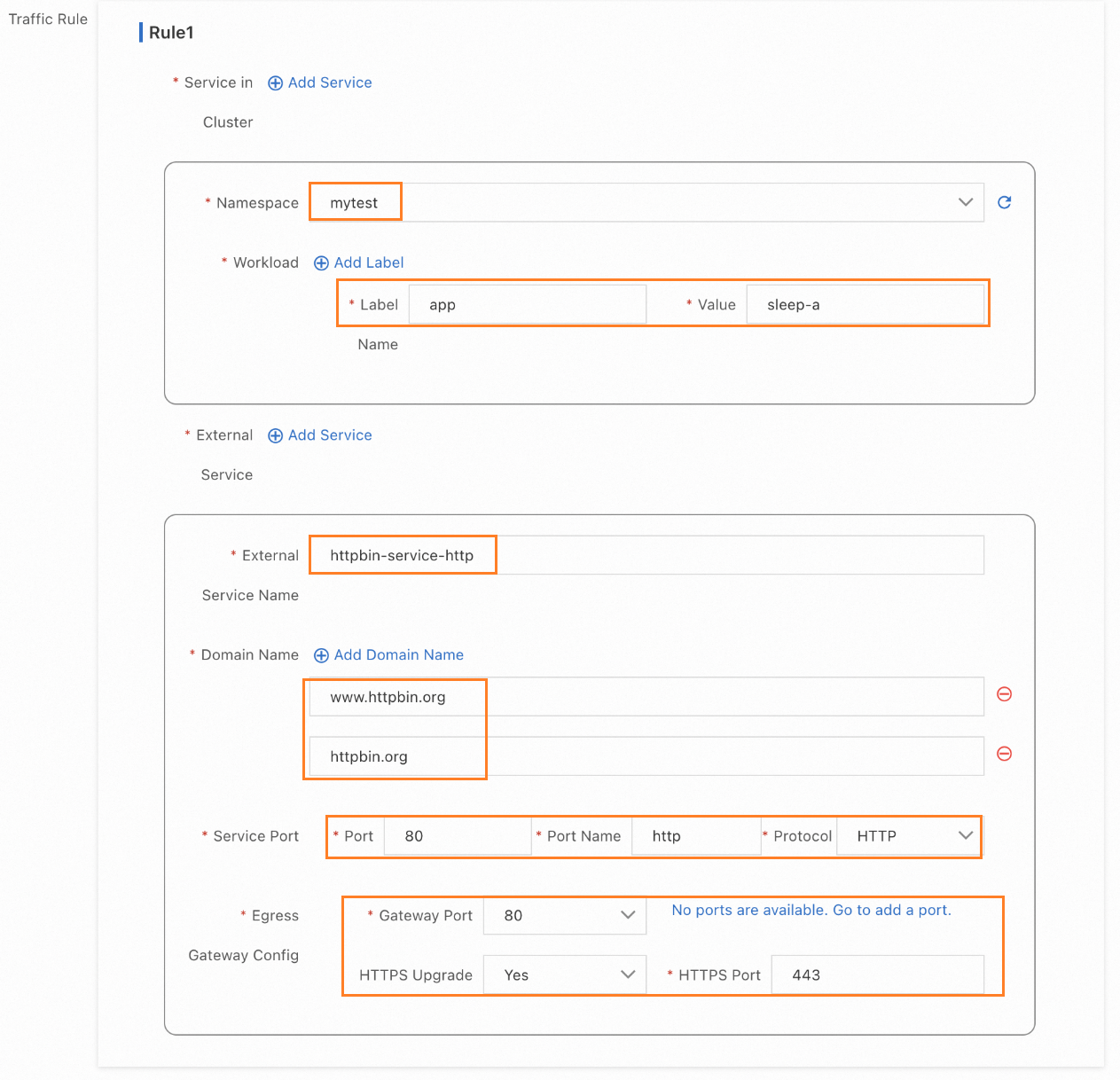

   1. Masuk ke Konsol ASM. Di panel navigasi kiri, pilih Service Mesh > Mesh Management.

   2. Di halaman Mesh Management, klik nama instans ASM. Di panel navigasi kiri, pilih ASM Gateways > Egress Gateway.

   3. Klik nama gateway untuk masuk ke halaman Gateway overview dan klik Outbound Traffic Policy di sebelah kiri. Konfigurasikan parameter seperti yang ditunjukkan pada gambar berikut.



   Konfigurasikan melalui kubectl

   1. Perbarui file egress-by-egressgateway.yaml dengan konten berikut:

      Bidang spec diperbarui untuk menyertakan bidang httpsUpgrade dan definisi untuk akses langsung ke https://www.httpbin.org. Untuk informasi lebih lanjut tentang bidang-bidang, lihat Deskripsi CRD ASMEgressTrafficPolicy.

      apiVersion: istio.alibabacloud.com/v1
      kind: ASMEgressTrafficPolicy
      metadata:
        name: egress-by-egressgateway  # Format nilai ini adalah egress-by-{Nama gateway egress}. Nilai ini sesuai dengan nama gateway egress.
        namespace: istio-egress          # Nilai ini tetap istio-egress.
      spec:
        byEgressGateway:
          name: egressgateway
        egressRules:
        - from:
           - namespace: mytest
             workloadSelector:
                app: sleep-a
          to:
          - name: httpbin-service-http
            hosts:
            - www.httpbin.org  # Alamat IP dari beberapa nama domain setelah resolusi DNS harus sama.
            - httpbin.org      # Alamat IP dari beberapa nama domain setelah resolusi DNS harus sama.
            port:
              name: http
              number: 80
              protocol: HTTP
            byEgressGateway:
              port: 80        # Sidecar → 80 Gateway → 80 Layanan (httpbin.org)
            httpsUpgrade:
              enabled: true   # Jika nilai ini disetel ke false, nilai parameter port di bawah httpsUpgrade tidak berlaku.
              port: 443       # Sidecar → 80 Gateway → 443 Layanan (httpbin.org)

   2. Di kluster ACK, jalankan perintah berikut untuk membuat sumber daya ASMEgressTrafficPolicy:

      kubectl apply -f egress-by-egressgateway.yaml

2. Verifikasi apakah konfigurasi ASMEgressTrafficPolicy berlaku.

   1. Verifikasi layanan sleep-a di namespace mytest.

      1. Jalankan perintah berikut untuk mengakses http://www.httpbin.org melalui layanan sleep-a.

         kubectl -n mytest exec deployment/sleep-a -- curl -s -o /dev/null -w "%{http_code}\n" http://httpbin.org

         Output mengembalikan 200, menunjukkan akses berhasil ke http://www.httpbin.org melalui layanan sleep-a.

      2. Jalankan perintah berikut untuk meminta API anything dari httpbin.org untuk memverifikasi apakah gateway egress meningkatkan Permintaan HTTP menjadi Permintaan HTTPS:

         kubectl -n mytest exec deployment/sleep-a -- sh -c "curl -s  http://httpbin.org/anything |grep url"

         Output yang diharapkan:

         "url": "https://httpbin.org/anything"

         Anda dapat melihat bahwa informasi bidang url dimulai dengan https, menunjukkan bahwa gateway egress berhasil meningkatkan permintaan menjadi https dan kemudian meneruskannya ke httpbin.org.

      3. Jalankan perintah berikut untuk mengakses https://www.httpbin.org melalui layanan sleep-a di namespace mytest:

         kubectl -n mytest exec deployment/sleep-a -- curl  -s -o /dev/null -w "%{http_code}\n"  https://www.httpbin.org

         Output mengembalikan 200, menunjukkan akses berhasil ke https://www.httpbin.org melalui layanan sleep-a.

   2. Verifikasi layanan NGINX di namespace default.

      1. Jalankan perintah berikut untuk mengakses http://www.httpbin.org melalui layanan NGINX.

         kubectl -n default exec deployment/nginx -- curl -s -o /dev/null -w "%{http_code}\n" http://www.httpbin.org

         Output mengembalikan 502, menunjukkan bahwa akses ke http://www.httpbin.org melalui layanan NGINX gagal.

      2. Jalankan perintah berikut untuk mengakses https://www.httpbin.org melalui layanan NGINX:

         kubectl -n default exec deployment/nginx -- curl -s -o /dev/null -w "%{http_code}\n" https://www.httpbin.org

         Output menunjukkan bahwa koneksi permintaan ditolak, menunjukkan bahwa akses ke https://www.httpbin.org melalui layanan NGINX gagal.

      3. Jalankan perintah berikut untuk melihat log akses proxy sidecar dalam workload layanan NGINX dan memperoleh alasan penolakan:

          kubectl -n default  logs -f deployment/nginx -c istio-proxy   --tail=1

         Output yang diharapkan:

         {"authority":"-","bytes_received":"0","bytes_sent":"0","downstream_local_address":"52.86.XX.XX:443","downstream_remote_address":"172.16.0.199:56748","duration":"0","istio_policy_status":"-","method":"-","path":"-","protocol":"-","request_id":"-","requested_server_name":"-","response_code":"0","response_flags":"UH","route_name":"-","start_time":"2023-04-11T02:00:07.409Z","trace_id":"-","upstream_cluster":"BlackHoleCluster","upstream_host":"-","upstream_local_address":"-","upstream_service_time":"-","upstream_transport_failure_reason":"-","user_agent":"-","x_forwarded_for":"-"}

         Output yang diharapkan menunjukkan bahwa permintaan diteruskan ke BlackHoleCluster, sehingga menyebabkan koneksi ditolak.

   3. Jalankan perintah berikut untuk menghapus egress-by-egressgateway, dan akses http://www.httpbin.org lagi melalui layanan sleep-a di namespace mytest.

      kubectl -n istio-egress delete ASMEgressTrafficPolicy  egress-by-egressgateway
      kubectl -n mytest exec deployment/sleep-a -- curl -s -o /dev/null -w "%{http_code}\n"  http://www.httpbin.org
      kubectl -n mytest exec deployment/sleep-a -- curl -s -o /dev/null -w "%{http_code}\n"  https://www.httpbin.org

      Saat mengakses http://www.httpbin.org, 502 dikembalikan. Saat mengakses https://www.httpbin.org, koneksi permintaan ditolak. Setelah konfigurasi ASMEgressTrafficPolicy dihapus, akses ke http://www.httpbin.org dan https://www.httpbin.org melalui layanan sleep-a gagal.

   Output menunjukkan bahwa kebijakan trafik egress berlaku.

Tolak permintaan POST dari namespace tertentu

kind: AuthorizationPolicy
apiVersion: security.istio.io/v1beta1
metadata:
  name: sleep-a-egress-www-httpbin-org
  namespace: istio-system
spec:
  action: DENY
  rules:
    - to:
        - operation:
            hosts:
            - www.httpbin.org
            - httpbin.org
            methods:
              - POST
      from:
        - source:
            namespaces: ["mytest"]
  selector:
    matchLabels:
      istio: egressgateway-a

Setelah menerapkan konfigurasi di atas, saat mengakses www.httpbin.org melalui layanan sleep-a menggunakan permintaan POST, RBAC: access dikembalikan. Permintaan GET ke www.httpbin.org tidak akan terpengaruh.
