Prasyarat

Sebelum memulai, pastikan Anda telah memiliki:

• Instans ASM yang menjalankan versi 1.17 atau lebih baru

• Kluster Kubernetes yang terkait dengan instans ASM Anda

• kubectl yang dikonfigurasi untuk terhubung ke kluster

Cara kerja pelabelan traffic

Resource TrafficLabel menentukan dua hal:

1. Lingkup — Workload mana yang akan diberi label (semua workload dalam namespace, atau subset yang dipilih berdasarkan label Pod).

2. Aturan — Dari mana nilai label diambil (header permintaan, label Pod, atau konteks jejak).

Saat permintaan memasuki gerbang atau proxy sidecar, proxy mengevaluasi aturan TrafficLabel, menentukan nilai label, lalu menyambungkannya sebagai header baru pada permintaan arah keluar. Layanan arah hilir kemudian dapat mencocokkan header ini untuk pengambilan keputusan routing.

apiVersion: istio.alibabacloud.com/v1
kind: TrafficLabel
metadata:
  name: <label-name>              # Nama resource TrafficLabel ini
  namespace: <namespace>          # Namespace tempat resource ini berlaku
spec:
  workloadSelector:               # (Opsional) Abaikan untuk menerapkan ke semua workload di namespace
    labels:
      <key>: <value>              # Cocokkan workload berdasarkan label, contoh: app: productpage
  rules:
  - labels:
    - name: <traffic-label-name>  # Nama header untuk label (harus mengikuti aturan penamaan header HTTP)
      valueFrom:
      - <variable-1>             # Sumber utama nilai label
      - <variable-2>             # Cadangan jika variable-1 menghasilkan nilai kosong

Referensi field

Variabel valueFrom

Field valueFrom menerima daftar variabel terurut. Proxy mengevaluasinya secara berurutan dan menggunakan hasil pertama yang tidak kosong sebagai nilai label.

Keempat variabel dibagi menjadi dua kelompok berdasarkan tempat penerapannya:

Variabel gerbang

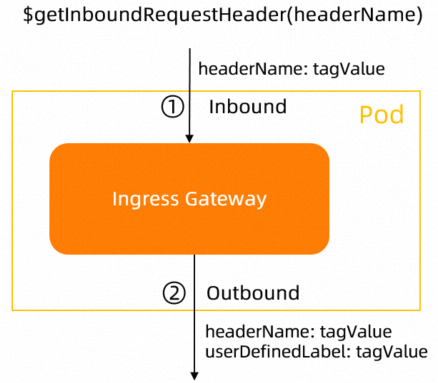

$getInboundRequestHeader(headerName)

Membaca header headerName dari permintaan arah masuk yang memasuki gerbang. Gerbang menambahkan header arah keluar baru menggunakan nama label yang ditentukan dalam CRD TrafficLabel sebagai kunci dan nilai yang diekstraksi sebagai nilainya.

Jika headerName dibiarkan kosong, gerbang secara default membaca x-asm-prefer-tag.

Aliran data:

Permintaan klien                    Gerbang                         Layanan hulu
     |                              |                                   |
     |-- headerName: tagValue ----->|                                   |
     |                              |-- userDefinedLabel: tagValue ---->|
     |                              |                                   |

Variabel proxy sidecar

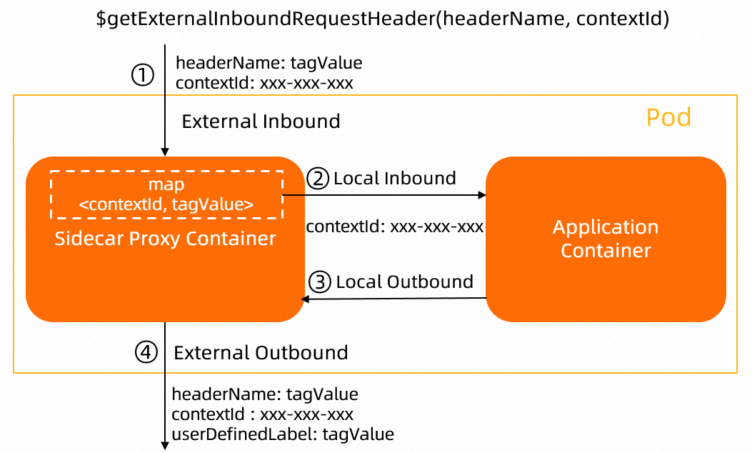

$getExternalInboundRequestHeader(headerName, contextId)

Membaca header headerName dari permintaan arah masuk yang memasuki proxy sidecar dan menyimpan nilainya dalam peta konteks internal yang dikunci oleh contextId. Peta ini bertahan selama 30 detik dalam memori Envoy.

Parameter (keduanya wajib):

Parameter	Deskripsi	Contoh
headerName	Kunci header permintaan yang akan dibaca.	x-asm-prefer-tag
contextId	Bidang header yang bertahan sepanjang rantai panggilan, digunakan untuk mengorelasikan traffic arah masuk dan arah keluar. Biasanya berupa ID jejak.	x-request-id

Cara kerja peta konteks:

1. Permintaan arah masuk tiba di sidecar. Proxy membaca headerName untuk mendapatkan tagValue dan menyimpan map<contextId, tagValue>.

2. Saat aplikasi memulai permintaan arah keluar, proxy mencari contextId dalam peta konteks.

3. Jika ditemukan kecocokan, proxy menambahkan dua header ke permintaan arah keluar:

   • headerName: tagValue

   • userDefinedLabel: tagValue (menggunakan nama label dari CRD TrafficLabel)

Aliran data:

Permintaan arah masuk       Proxy sidecar (peta konteks)          Permintaan arah keluar
     |                         |                                 |
     |-- headerName: tagValue  |                                 |
     |-- contextId: ctx123 --->| store: ctx123 -> tagValue       |
     |                         |                                 |
     |          Aplikasi memulai permintaan arah keluar                   |
     |                         |-- contextId: ctx123 ----------->|
     |                         |   (lookup: ctx123 -> tagValue)  |
     |                         |-- headerName: tagValue -------->|
     |                         |-- userDefinedLabel: tagValue -->|

Catatan

• Peta konteks (map<contextId, tagValue>) disimpan dalam memori proxy Envoy selama 30 detik secara default.

• Saat aplikasi Anda terhubung ke sistem pelacakan, gunakan ID jejak sebagai contextId. Sistem pelacakan yang berbeda menggunakan ID jejak yang berbeda. Untuk detailnya, lihat Tracing.

• Aplikasi harus menyebarkan header HTTP yang relevan agar proxy Istio dapat mengorelasikan rentang menjadi jejak lengkap. Lihat Enable distributed tracing in ASM.

• Jika aplikasi tidak menyebarkan contextId, proxy sidecar tidak dapat mencari nilai label dari peta konteks, sehingga permintaan arah keluar tidak akan diberi label.

$getLocalOutboundRequestHeader(headerName)

Membaca header headerName dari permintaan arah keluar yang dikirim aplikasi ke proxy sidecar. Proxy menambahkan header arah keluar baru menggunakan nama label dari CRD TrafficLabel sebagai kunci dan nilai yang diekstraksi sebagai nilainya.

Gunakan variabel ini ketika aplikasi itu sendiri menetapkan header pada permintaan arah keluarnya.

Aliran data:

Kontainer aplikasi          Proxy sidecar              Layanan hulu
     |                              |                          |
     |-- headerName: tagValue ----->|                          |
     |                              |-- userDefinedLabel: tagValue -->|
     |                              |                          |

apiVersion: apps/v1
kind: Deployment
metadata:
  name: productpage-v1
  labels:
    app: productpage
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: productpage
      version: v1
  template:
    metadata:
      annotations:
        sidecar.istio.io/logLevel: debug
      labels:
        app: productpage
        version: v1
        ASM_TRAFFIC_TAG: test    # Nilai ini dibaca oleh $getLabel(ASM_TRAFFIC_TAG)
    spec:
      serviceAccountName: bookinfo-productpage
      containers:
      - name: productpage
        image: docker.io/istio/examples-bookinfo-productpage-v1:1.16.2
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
      volumes:
      - name: tmp
        emptyDir: {}

Label traffic untuk workload tertentu

Contoh ini memberi label traffic workload productpage. Nilai label ditentukan dari header permintaan arah masuk header1 (dikorelasikan oleh x-request-id), dengan cadangan berupa label Pod header2.

Kedua contoh pada halaman ini memerlukan ASM 1.17 atau lebih baru dan menggunakan aplikasi sampel Bookinfo.

1. Deploy aplikasi Bookinfo. Lihat Deploy an application in an ASM instance.

2. Simpan YAML berikut ke productpage-trafficlabel.yaml:

      apiVersion: istio.alibabacloud.com/v1
      kind: TrafficLabel
      metadata:
        name: productpage
        namespace: default
      spec:
        workloadSelector:
          labels:
            app: productpage          # Hanya berlaku untuk workload productpage
        rules:
        - labels:
          - name: asm-labels-test-a   # Nama header arah keluar untuk label
            valueFrom:
            - $getExternalInboundRequestHeader(header1, x-request-id)  # Utama: baca dari header arah masuk
            - $getLabel(header2)                                        # Cadangan: baca dari label Pod

3. Terapkan resource tersebut:

      kubectl apply -n default -f productpage-trafficlabel.yaml

4. Verifikasi bahwa filter Envoy telah disuntikkan ke proxy productpage: Cari filter com.aliyun.traffic_label di bawah dynamic_listeners atau http_filters:

      kubectl exec -it -n default deploy/productpage-v1 -c istio-proxy -- \
        curl localhost:15000/config_dump

      {
        "name": "com.aliyun.traffic_label",
        "typed_config": {
          "@type": "type.googleapis.com/envoy.config.filter.traffic_label.v3alpha.TrafficLabel",
          ...
        }
      }

5. Konfirmasi bahwa workload yang tidak dipilih tidak terpengaruh. Jalankan pemeriksaan yang sama terhadap Pod details: Hasil kosong mengonfirmasi bahwa tidak ada filter pelabelan yang disuntikkan, sebagaimana diharapkan.

      kubectl exec -it -n default deploy/details-v1 -c istio-proxy -- \
        curl localhost:15000/config_dump | grep traffic_label

Label traffic di tingkat namespace

Abaikan workloadSelector untuk memberi label traffic semua workload dalam namespace. Contoh ini memberi label semua workload di namespace default.

1. Simpan YAML berikut ke all-workload-for-ns-trafficlabel.yaml:

      apiVersion: istio.alibabacloud.com/v1
      kind: TrafficLabel
      metadata:
        name: all-workload-for-ns
        namespace: default
      spec:
        rules:                        # Tidak ada workloadSelector — berlaku untuk setiap workload di "default"
        - labels:
          - name: asm-labels-test-b
            valueFrom:
            - $getExternalInboundRequestHeader(header1, x-request-id)
            - $getLabel(header2)

2. Terapkan resource tersebut:

      kubectl apply -n default -f all-workload-for-ns-trafficlabel.yaml

3. Verifikasi bahwa filter pelabelan kini ada di semua workload. Periksa Pod details: Output yang diharapkan: Filter kini disuntikkan ke setiap workload di namespace.

      kubectl exec -it -n default deploy/details-v1 -c istio-proxy -- \
        curl localhost:15000/config_dump | grep traffic_label

      "@type": "type.googleapis.com/envoy.config.filter.traffic_label.v3alpha.TrafficLabel",
