Alibaba Cloud Service Mesh:bagaimana aplikasi server mendapatkan IP sumber klien dalam lingkungan mesh layanan-Alibaba Cloud Service Mesh-Alibaba Cloud

Tema ini menjelaskan cara aplikasi server dapat memperoleh dan mempertahankan alamat IP sumber klien saat mengakses layanan dalam lingkungan Service Mesh.

Prasyarat

Diperlukan instans ASM Edisi Perusahaan atau Edisi Ultimate dengan versi 1.15 atau lebih baru. Untuk informasi lebih lanjut, lihat Buat instans ASM dan Tingkatkan instans ASM.
Kluster ACK yang dikelola telah dibuat. Untuk informasi lebih lanjut, lihat Buat kluster ACK yang dikelola.
Kluster telah ditambahkan ke instans ASM.
Gerbang masuk telah diterapkan. Untuk informasi lebih lanjut, lihat Buat gerbang masuk.
Kluster terhubung melalui kubectl. Untuk informasi lebih lanjut, lihat Dapatkan file KubeConfig kluster dan hubungkan ke kluster menggunakan kubectl.

Informasi latar belakang

Alamat IP asal banyak digunakan dalam berbagai skenario, termasuk kasus penggunaan tipikal berikut:

Kontrol akses aplikasi: Misalnya, banyak aplikasi memberlakukan autentikasi tambahan ketika mendeteksi bahwa pengguna masuk dari wilayah berbeda. Hal ini dapat dicapai dengan memperoleh alamat IP asal.
Persistensi sesi sederhana: Anda dapat melakukan penyeimbangan beban berdasarkan alamat IP sumber sesuai dengan alamat klien. Dengan cara ini, permintaan dari klien yang sama diteruskan ke instans layanan yang sama.
Log akses dan statistik pemantauan: Log akses dan metrik yang berisi alamat IP asal membantu pengembang menganalisis statistik.

Server Load Balancer berbasis cloud juga mendukung pengiriman IP sumber klien ke layanan backend. Istio harus menyediakan kemampuan bagi aplikasi untuk memperoleh alamat IP asal. Namun, saat menggunakan Istio, setelah Sidecar proxy disuntikkan ke pod, semua lalu lintas masuk dialihkan dari Envoy. Saat ini, Envoy mengirimkan lalu lintas ke aplikasi yang terikat pada alamat lokal (127.0.0.1), sehingga aplikasi tidak dapat melihat alamat IP asal sebenarnya.

Terapkan aplikasi contoh

Terapkan aplikasi sleep.

Gunakan konten berikut untuk membuat sleep.yaml.

apiVersion: v1
kind: ServiceAccount
metadata:
  name: sleep
---
apiVersion: v1
kind: Service
metadata:
  name: sleep
  labels:
    app: sleep
    service: sleep
spec:
  ports:
  - port: 80
    name: http
  selector:
    app: sleep
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: sleep
spec:
  replicas: 1
  selector:
    matchLabels:
      app: sleep
  template:
    metadata:
      labels:
        app: sleep
    spec:
      terminationGracePeriodSeconds: 0
      serviceAccountName: sleep
      containers:
      - name: sleep
        image: curlimages/curl
        command: ["/bin/sleep", "3650d"]
        imagePullPolicy: IfNotPresent
        volumeMounts:
        - mountPath: /etc/sleep/tls
          name: secret-volume
      volumes:
      - name: secret-volume
        secret:
          secretName: sleep-secret
          optional: true

Jalankan perintah berikut untuk menerapkan aplikasi sleep.
```
kubectl -n default apply -f  sleep.yaml
```

Terapkan aplikasi httpbin.

Gunakan konten berikut untuk membuat httpbin.yaml.

apiVersion: v1
kind: Service
metadata:
  name: httpbin
  labels:
    app: httpbin
spec:
  ports:
  - name: http
    port: 8000
  selector:
    app: httpbin
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: httpbin
spec:
  replicas: 1
  selector:
    matchLabels:
      app: httpbin
      version: v1
  template:
    metadata:
      labels:
        app: httpbin
        version: v1
    spec:
      containers:
      - image: docker.io/citizenstig/httpbin
        imagePullPolicy: IfNotPresent
        name: httpbin
        ports:
        - containerPort: 8000

Jalankan perintah berikut untuk menerapkan aplikasi httpbin.
```
kubectl -n default apply -f  httpbin.yaml
```

Skenario 1: Lalu lintas timur-barat

Langkah 1: Verifikasi alamat IP sumber klien yang dilihat oleh server dalam konfigurasi default

Dalam Istio, ketika layanan timur-barat diakses, semua lalu lintas masuk dan keluar dari layanan dicegat dan diproksi oleh Envoy karena injeksi Sidecar. Kemudian, Envoy meneruskan permintaan ke aplikasi. Oleh karena itu, alamat sumber permintaan yang diterima oleh aplikasi adalah alamat akses Envoy 127.0.0.6.

Jalankan perintah berikut untuk memeriksa status pod.

kubectl -n default get pods -o wide

Hasil yang diharapkan:

NAME                            READY   STATUS        RESTARTS   AGE     IP             NODE                     NOMINATED NODE   READINESS GATES
httpbin-c85bdb469-4ll2m         2/2     Berjalan       0          3m22s   172.17.X.XXX   cn-hongkong.10.0.0.XX    <none>           <none>
sleep-8f764df66-q7dr2           2/2     Berjalan       0          3m9s    172.17.X.XXX   cn-hongkong.10.0.0.XX    <none>           <none>

Dari hasil yang diharapkan, Anda dapat melihat bahwa alamat aplikasi sleep adalah 172.17.X.XXX.

Jalankan perintah berikut untuk mengirim permintaan dari kontainer sleep.
```
kubectl -n default exec -it deploy/sleep -c sleep -- curl http://httpbin:8000/ip
```
Hasil yang diharapkan:
```
{
  "origin": "127.0.0.6"
}
```
Dari hasil yang diharapkan, Anda dapat melihat bahwa alamat sumber permintaan yang diterima oleh aplikasi httpbin adalah alamat akses Envoy 127.0.0.6, bukan alamat aplikasi sleep.
Konfirmasikan apakah alamat IP sumber adalah 127.0.0.6 dari informasi soket.
1. Masuk ke kontainer httpbin dan jalankan perintah berikut untuk menginstal netstat.
```
apt update & apt install net-tools
```
2. Keluar dari kontainer httpbin dan jalankan perintah berikut untuk melihat informasi berjalan berdasarkan port 80.
```
kubectl -n default exec -it deploy/httpbin -c httpbin -- netstat -ntp | grep 80
```
  Hasil yang diharapkan:
```
tcp        0      0 172.17.X.XXX:80         127.0.0.6:42691         TIME_WAIT   -
```
  Dari hasil yang diharapkan, Anda dapat melihat bahwa alamat IP sumber adalah 127.0.0.6.

Lihat isi log proksi dalam pod httpbin.

Contoh log yang diformat adalah sebagai berikut:

{
  "trace_id":null,
  "bytes_received":0,
  "upstream_host":"172.17.X.XXX:80",
  "authority":"httpbin:8000",
  "downstream_remote_address":"172.17.X.XXX:56160",
  "upstream_service_time":"1",
  "upstream_transport_failure_reason":null,
  "istio_policy_status":null,
  "path":"/ip",
  "bytes_sent":28,
  "request_id":"4501a50a-dab0-44c9-b52c-2a4f425a****",
  "protocol":"HTTP/1.1",
  "method":"GET",
  "duration":1,
  "start_time":"2022-11-22T16:09:30.394Z",
  "user_agent":"curl/7.86.0-DEV",
  "upstream_local_address":"127.0.0.6:42169",
  "response_flags":"-",
  "route_name":"default",
  "response_code":200,
  "upstream_cluster":"inbound|80||",
  "x_forwarded_for":null,
  "downstream_local_address":"172.17.X.XXX:80",
  "requested_server_name":"outbound_.8000_._.httpbin.default.svc.cluster.local"
}

Dari log, Anda dapat memperoleh informasi berikut:

"downstream_remote_address":"172.17.X.XXX:56160": alamat sleep.
"downstream_local_address":"172.17.X.XXX:80": alamat tujuan yang diakses oleh sleep.
"upstream_local_address":"127.0.0.6:42169": alamat lokal Envoy httpbin yang terhubung ke httpbin (alamat IP sumber yang diperoleh saat ini adalah 127.0.0.6).
"upstream_host":"172.17.X.XXX:80": alamat tujuan yang diakses oleh Envoy httpbin.

Langkah 2: Konfigurasikan service mesh untuk memungkinkan server memperoleh alamat IP sumber klien yang benar

Metode 1: Pertahankan alamat IP sumber klien melalui mode intersepsi transparan TPROXY (berlaku untuk sistem operasi non-CentOS)

Ubah penyebaran aplikasi httpbin untuk menggunakan TPROXY sebagai mode intersepsi lalu lintas masuk.

Jalankan perintah berikut untuk memodifikasi penyebaran aplikasi httpbin.

kubectl patch deployment -n default httpbin -p '{"spec":{"template":{"metadata":{"annotations":{"sidecar.istio.io/interceptionMode":"TPROXY"}}}}}'

Jalankan perintah berikut untuk mengirim permintaan dari kontainer sleep.
```
kubectl -n default exec -it deploy/sleep -c sleep -- curl http://httpbin:8000/ip
```
Hasil yang diharapkan:
```
{
  "origin": "172.17.X.XXX"
}
```
Dari hasil yang diharapkan, Anda dapat melihat bahwa httpbin dapat memperoleh alamat IP aktual sleep.
Jalankan perintah berikut untuk melihat informasi berjalan berdasarkan port 80.
Catatan
Setelah pod di-restart, Anda perlu menginstal ulang netstat.
```
kubectl -n default exec -it deploy/httpbin -c httpbin -- netstat -ntp | grep 80
```
Hasil yang diharapkan:
```
tcp        0      0 172.17.X.XXX:80         172.17.X.XXX:36728      ESTABLISHED -
```
Dari hasil yang diharapkan, Anda dapat melihat bahwa alamat IP sumber adalah 172.17.X.XXX.

Lihat isi log proksi dalam pod httpbin.

Contoh log yang diformat adalah sebagai berikut:

{
  "route_name":"default",
  "bytes_received":0,
  "trace_id":null,
  "request_id":"1ccabe60-63cf-469b-8565-99cac546****",
  "upstream_cluster":"inbound|80||",
  "response_flags":"-",
  "protocol":"HTTP/1.1",
  "upstream_transport_failure_reason":null,
  "requested_server_name":"outbound_.8000_._.httpbin.default.svc.cluster.local",
  "response_code":200,
  "user_agent":"curl/7.86.0-DEV",
  "start_time":"2022-11-22T16:03:32.803Z",
  "path":"/ip",
  "authority":"httpbin:8000",
  "bytes_sent":31,
  "downstream_remote_address":"172.17.X.XXX:39058",
  "upstream_service_time":"1",
  "method":"GET",
  "downstream_local_address":"172.17.X.XXX:80",
  "duration":1,
  "upstream_host":"172.17.X.XXX:80",
  "istio_policy_status":null,
  "upstream_local_address":"172.17.X.XXX:46129",
  "x_forwarded_for":null
}

Dari log, Anda dapat memperoleh informasi berikut:

"downstream_remote_address":"172.17.X.XXX:39058": alamat sleep.
"downstream_local_address":"172.17.X.XXX:80": alamat tujuan yang diakses oleh sleep.
"upstream_local_address":"172.17.X.XXX:46129": alamat lokal Envoy httpbin yang terhubung ke httpbin (alamat IP sleep).
"upstream_host":"172.17.X.XXX:80": alamat tujuan yang diakses oleh Envoy httpbin.

Metode 2: Peroleh alamat IP sumber klien melalui header permintaan XFF

Anda dapat menggunakan konfigurasi berikut untuk membuat Sidecar proksi mesh server menambahkan header permintaan X-Forwarded-For ke permintaan sebelum meneruskan permintaan masuk ke aplikasi. Nilai header permintaan diatur ke alamat IP klien sebenarnya. Metode ini tidak memiliki batasan pada sistem operasi node, tetapi memerlukan aplikasi untuk dapat mengidentifikasi dan memperoleh alamat IP sumber klien yang dibawa oleh header permintaan XFF.

Rujuk ke Buat filter Envoy menggunakan templat filter Envoy untuk menerapkan EnvoyFilter berikut ke instans ASM melalui templat EnvoyFilter.

apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: enable-xff-for-sidecar-inbound
  namespace: istio-system  # Ubah namespace ini ke namespace tempat gateway berada
  labels:
    asm-system: "true"
    provider: "asm"
spec:
  configPatches:
  - applyTo: NETWORK_FILTER
    match:
      proxy:
        proxyVersion: "^1.*"
      context: SIDECAR_INBOUND
      listener:
        name: "virtualInbound"
        filterChain:
          filter:
            name: "envoy.filters.network.http_connection_manager"
    patch:
      operation: MERGE
      value:
        typed_config:
          "@type": "type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager"
          use_remote_address: true

Jalankan perintah berikut untuk mengirim permintaan dari kontainer sleep.

kubectl -n default exec -it deploy/sleep -c sleep -- curl http://httpbin:8000/ip

Hasil yang diharapkan:
```
{
  "origin": "172.17.X.XXX"
}
```
Dari hasil yang diharapkan, Anda dapat melihat bahwa httpbin dapat memperoleh alamat IP aktual sleep. Perhatikan bahwa alamat IP sumber klien diteruskan ke aplikasi httpbin oleh Sidecar melalui header permintaan X-Forwarded-For. Aplikasi httpbin mendukung pemerolehan alamat IP sumber klien dari header permintaan X-Forwarded-For, sehingga dapat membaca alamat IP sumber klien dengan benar. Jika aplikasi tidak memiliki kemampuan untuk memperoleh alamat IP sumber dari header permintaan X-Forwarded-For, metode ini tidak berlaku.

Skenario 2: Lalu lintas utara-selatan

Untuk lalu lintas utara-selatan, klien pertama kali meminta Server Load Balancer, yang kemudian meneruskan permintaan ke Istio ingressgateway, dan kemudian ke layanan backend. Karena adanya ingressgateway tambahan di tengah, memperoleh alamat IP sumber klien menjadi lebih kompleks. Bagian berikut menjelaskan cara mengonfigurasi dan memverifikasi pelestarian alamat IP sumber untuk permintaan protokol HTTP dan HTTPS.

Permintaan protokol HTTP

Without Source IP Preservation

Gunakan konten berikut untuk membuat http-demo.yaml untuk mengakses httpbin menggunakan protokol HTTP.

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: httpbin-gw-httpprotocol
  namespace: default
spec:
  selector:
    istio: ingressgateway
  servers:
    - hosts:
        - '*'
      port:
        name: http
        number: 80
        protocol: HTTP
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: httpbin
  namespace: default
spec:
  gateways:
    - httpbin-gw-httpprotocol
  hosts:
    - '*'
  http:
    - route:
        - destination:
            host: httpbin
            port:
              number: 8000

Jalankan perintah berikut untuk menerapkan gateway dan layanan virtual.
```
kubectl -n default apply -f  http-demo.yaml
```
Jalankan perintah berikut untuk mengakses httpbin melalui ingressgateway.
```
export GATEWAY_URL=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
curl http://$GATEWAY_URL:80/ip
```
Hasil yang diharapkan:
```
{
  "origin": "10.0.0.93"
}
```
Dari hasil yang diharapkan, Anda dapat melihat bahwa alamat IP yang dikembalikan adalah alamat node kluster Kubernetes.

Lihat log akses ingressgateway.

Contoh log:

{
  "upstream_service_time":"1",
  "response_code":200,
  "protocol":"HTTP/1.1",
  "bytes_sent":28,
  "upstream_cluster":"outbound|8000||httpbin.default.svc.cluster.local",
  "start_time":"2022-11-23T03:29:20.017Z",
  "istio_policy_status":null,
  "upstream_transport_failure_reason":null,
  "trace_id":null,
  "route_name":null,
  "request_id":"292903be-a889-4d5d-83a0-ab1f5d1a****",
  "method":"GET",
  "upstream_host":"172.17.X.XXX:80",
  "duration":1,
  "path":"/ip",
  "downstream_local_address":"172.17.X.XXX:80",
  "authority":"47.242.XXX.XX",
  "user_agent":"curl/7.79.1",
  "downstream_remote_address":"10.0.0.93:5899",
  "upstream_local_address":"172.17.X.XXX:54322",
  "requested_server_name":null,
  "x_forwarded_for":"10.0.0.93",
  "response_flags":"-",
  "bytes_received":0
}

Dari log, Anda dapat memperoleh informasi berikut:

"downstream_remote_address":"10.0.0.93:5899": bukan alamat sumber klien sebenarnya.
"downstream_local_address":"172.17.X.XXX:80": alamat pod ingressgateway.
"upstream_local_address":"172.17.X.XXX:54322": alamat pod ingressgateway tetap dipertahankan, namun nilai port berubah.
"upstream_host":"172.17.X.XXX:80": alamat pod httpbin.

With Source IP Preservation

Atur kebijakan lalu lintas eksternal ke Local. (Lewati langkah ini untuk kluster dengan mode jaringan Terway.)
1. Masuk ke Konsol ASM. Di panel navigasi kiri, pilih Service Mesh > Mesh Management.
2. Di halaman Mesh Management, klik nama instans ASM. Di panel navigasi kiri, pilih ASM Gateways > Ingress Gateway.
3. Di halaman Ingress Gateway, klik View YAML di sebelah kanan gateway target.

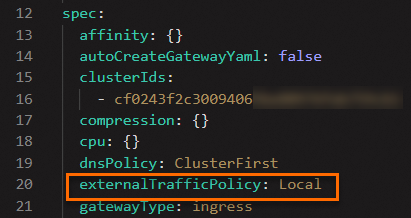

4. Di kotak dialog Edit, di bawah bidang spec, atur bidang externalTrafficPolicy ke Local, lalu klik OK.
Jalankan perintah berikut untuk mengakses httpbin melalui ingressgateway.
```
curl http://$GATEWAY_URL:80/ip
```
Hasil yang diharapkan:
```
{
  "origin": "120.244.xxx.xxx"
}
```
Dari hasil yang diharapkan, Anda dapat melihat bahwa alamat IP yang dikembalikan adalah alamat IP sumber klien sebenarnya.

Lihat log akses ingressgateway.

Contoh log:

{
  "istio_policy_status":null,
  "upstream_transport_failure_reason":null,
  "path":"/ip",
  "x_forwarded_for":"120.244.XXX.XXX",
  "route_name":null,
  "method":"GET",
  "duration":2,
  "downstream_remote_address":"120.244.XXX.XXX:28504",
  "bytes_received":0,
  "upstream_cluster":"outbound|8000||httpbin.default.svc.cluster.local",
  "bytes_sent":34,
  "protocol":"HTTP/1.1",
  "response_flags":"-",
  "upstream_local_address":"172.17.X.XXX:57498",
  "upstream_service_time":"2",
  "request_id":"9c0295d4-e77f-4a3a-b292-e5c58d92****",
  "start_time":"2022-11-23T03:24:04.413Z",
  "response_code":200,
  "trace_id":null,
  "authority":"47.242.XXX.XX",
  "user_agent":"curl/7.79.1",
  "downstream_local_address":"172.17.X.XXX:80",
  "upstream_host":"172.17.X.XXX:80",
  "requested_server_name":null
}

Dari log, Anda dapat memperoleh informasi berikut:

"downstream_remote_address":"120.244.XXX.XXX:28504": alamat sumber klien, sesuai harapan.
"downstream_local_address":"172.17.X.XXX:80": alamat pod ingressgateway.
"upstream_local_address":"172.17.X.XXX:57498": alamat pod ingressgateway tetap dipertahankan, namun nilai port berubah.
"upstream_host":"172.17.X.XXX:80": alamat pod httpbin.

Permintaan protokol HTTPS

Bagian sebelumnya telah menjelaskan secara rinci perbandingan sebelum dan sesudah pengaturan pelestarian IP sumber untuk permintaan protokol HTTP. Oleh karena itu, bagian ini hanya menjelaskan cara mengonfigurasi dan memverifikasi pelestarian IP sumber untuk permintaan protokol HTTPS.

Atur pelestarian IP sumber.

Gunakan konten berikut untuk membuat https-demo untuk mengakses httpbin menggunakan protokol HTTPS.

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: httpbin-gw-https
  namespace: default
spec:
  selector:
    istio: ingressgateway
  servers:
    - hosts:
        - '*'
      port:
        name: https
        number: 443
        protocol: HTTPS
      tls:
        credentialName: myexample-credential
        mode: SIMPLE
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: httpbin-https
  namespace: default
spec:
  gateways:
    - httpbin-gw-https
  hosts:
    - '*'
  http:
    - route:
        - destination:
            host: httpbin
            port:
              number: 8000

Jalankan perintah berikut untuk menerapkan gateway dan layanan virtual.
```
kubectl -n default apply -f  https-demo.yaml
```
Jalankan perintah berikut untuk mengakses httpbin melalui ingressgateway.
```
export GATEWAY_URL=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
curl -k https://$GATEWAY_URL:443/ip
```
Hasil yang diharapkan:
```
{
  "origin": "120.244.XXX.XXX"
}
```
Dari hasil yang diharapkan, Anda dapat melihat bahwa alamat IP yang dikembalikan adalah alamat IP sumber klien sebenarnya.
