Alibaba Cloud Service Mesh：Buat gateway ingress yang menggunakan alamat IPv6

Metode 1: Buat gateway ingress yang menggunakan alamat IPv6

Untuk membuat gateway ingress yang menggunakan alamat IPv6, tambahkan anotasi service.beta.kubernetes.io/alibaba-cloud-loadbalancer-ip-version: "ipv6" ke kode YAML.

1. Masuk ke Konsol ASM. Di panel navigasi di sebelah kiri, pilih Service Mesh > Mesh Management.

2. Di halaman Mesh Management, klik nama instance ASM. Di panel navigasi di sebelah kiri, pilih ASM Gateways > Ingress Gateway.

3. Di halaman Ingress Gateway, klik Create from YAML.

4. Di halaman Create, atur parameter Namespace menjadi istio-system, masukkan konten berikut di editor kode YAML, lalu klik Create.

   Ganti nilai bidang clusterIds dengan ID kluster Anda di data plane.

   Tampilkan Contoh Kode YAML

   apiVersion: istio.alibabacloud.com/v1beta1
   kind: IstioGateway
   metadata:
     name: ingressgateway
     namespace: istio-system
   spec:
     gatewayType: ingress
     clusterIds:
       -c808cdd6abd854d5ba6764da5ca2e**** # Ganti nilai dengan ID kluster Anda di data plane.
     ports:
       - name: http-0
         port: 80
         targetPort: 80
         protocol: HTTP
       - name: https-1
         port: 443
         targetPort: 443
         protocol: HTTPS
     serviceAnnotations:
       service.beta.kubernetes.io/alicloud-loadbalancer-address-type: internet
       service.beta.kubernetes.io/alibaba-cloud-loadbalancer-spec: slb.s1.small
       service.beta.kubernetes.io/alibaba-cloud-loadbalancer-ip-version: "ipv6"
     replicaCount: 1
     resources:
       limits:
         cpu: '2'
         memory: 4G
       requests:
         cpu: 200m
         memory: 256Mi
     serviceType: LoadBalancer
     autoCreateGatewayYaml: true

   Bidang	Deskripsi
   service.beta.kubernetes.io/alicloud-loadbalancer-address-type	Jenis instance Classic Load Balancer (CLB). Nilai valid: internet: instance CLB yang menghadap Internet intranet: instance CLB akses internal
   service.beta.kubernetes.io/alibaba-cloud-loadbalancer-spec	Spesifikasi instance CLB. Nilai valid: slb.s1.small, slb.s2.small, slb.s2.medium, slb.s3.small, slb.s3.medium, dan slb.s3.large.
   service.beta.kubernetes.io/alibaba-cloud-loadbalancer-ip-version	Versi alamat IP yang digunakan oleh instance CLB. Dalam contoh ini, parameter diatur ke ipv6, yang menunjukkan bahwa instance CLB menggunakan alamat IPv6.

   Setelah gateway ingress dibuat, Anda dapat melihat bahwa Service address dari gateway ingress, yang ditampilkan di halaman Ingress Gateway, adalah alamat IPv6.

Metode 2: Tambahkan alamat IPv6 ke gateway ingress yang sudah ada

Jika Anda telah membuat gateway ingress yang menggunakan alamat IPv4, Anda dapat membuat instance CLB untuk menambahkan alamat IPv6 ke gateway ingress. Setelah itu, gateway ingress akan menggunakan alamat IPv4 dan IPv6.

1. Masuk ke Konsol ACK. Di panel navigasi di sebelah kiri, klik Clusters.

2. Di halaman Clusters, temukan kluster yang diinginkan dan klik namanya. Di panel di sebelah kiri, pilih Network > Services.

3. Di bagian atas halaman Services, atur parameter Namespace menjadi istio-system dan klik Create from YAML di pojok kanan atas.

4. Di halaman Create, pilih Custom dari daftar drop-down Sample Template, salin konten berikut ke editor kode Template, lalu klik Create.

   Penting

   Nilai parameter nodePort tidak boleh sama dengan nomor port yang sudah ada.

   Tampilkan Contoh Kode YAML

   apiVersion: v1
   kind: Service
   metadata:
     annotations:
       service.beta.kubernetes.io/alicloud-loadbalancer-address-type: internet
       service.beta.kubernetes.io/alibaba-cloud-loadbalancer-spec: slb.s1.small
       service.beta.kubernetes.io/alibaba-cloud-loadbalancer-ip-version: "ipv6"
     labels:
       app: istio-ingressgateway
       asm-system: 'true'
       istio: ingressgateway
     name: istio-ingressgateway-2
     namespace: istio-system
   spec:
     externalTrafficPolicy: Cluster
     ports:
       - name: http-0
         nodePort: 30544
         port: 80
         protocol: TCP
         targetPort: 80
       - name: https-2
         nodePort: 30682
         port: 443
         protocol: TCP
         targetPort: 443
     selector:
       app: istio-ingressgateway
       asm-system: 'true'
       istio: ingressgateway
       provider: asm
     sessionAffinity: None
     type: LoadBalancer


   Bidang	Deskripsi
   service.beta.kubernetes.io/alicloud-loadbalancer-address-type	Jenis instance CLB. Nilai valid: internet: instance CLB yang menghadap Internet intranet: instance CLB akses internal
   service.beta.kubernetes.io/alibaba-cloud-loadbalancer-spec	Spesifikasi instance CLB. Nilai valid: slb.s1.small, slb.s2.small, slb.s2.medium, slb.s3.small, slb.s3.medium, dan slb.s3.large.
   service.beta.kubernetes.io/alibaba-cloud-loadbalancer-ip-version	Versi alamat IP yang digunakan oleh instance CLB. Dalam contoh ini, parameter diatur ke ipv6, yang menunjukkan bahwa instance CLB menggunakan alamat IPv6.

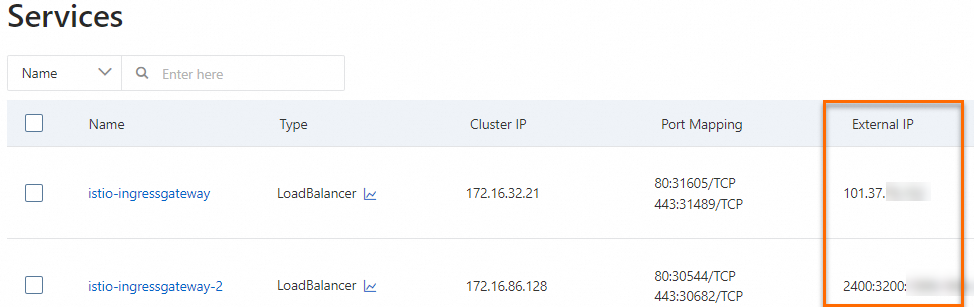

   Setelah instance CLB dibuat, alamat IPv4 dan IPv6 dari istio-ingressgateway dan istio-ingressgateway-2 ditampilkan di kolom External IP pada halaman Services. Alamat IPv4 dan IPv6 yang ditampilkan digunakan oleh gateway ingress.



FAQ

Bagaimana cara mendapatkan alamat IPv6 asli dari klien?

1. Konfigurasikan instance CLB yang menggunakan alamat IPv6. Aktifkan Proxy Protocol di bagian Advanced Settings untuk pendengar instance CLB pada port 80 dan 443. Untuk informasi lebih lanjut, lihat Aktifkan Pendengar Lapisan 4 untuk Melestarikan Alamat IP Klien.

2. Buat template filter Envoy.

   1. Masuk ke Konsol ASM. Di panel navigasi di sebelah kiri, pilih Service Mesh > Mesh Management.

   2. Di halaman Mesh Management, klik nama instance ASM. Di panel navigasi di sebelah kiri, pilih Plugin Extension Center > EnvoyFilter Template. Di halaman yang muncul, klik Create EnvoyFilter Template.

   3. Di halaman Create, masukkan nama template, klik Add an EnvoyFilter template for specific adapted istio version, pilih versi Istio, masukkan konten berikut di editor kode YAML, lalu klik Create.

      apiVersion: networking.istio.io/v1alpha3
      kind: EnvoyFilter
      metadata:
        name: proxy-protocol
        namespace: istio-system
      spec:
        configPatches:
        - applyTo: LISTENER
          patch:
            operation: MERGE
            value:
              listener_filters:
              - name: envoy.listener.proxy_protocol
              - name: envoy.listener.tls_inspector
        workloadSelector:
          labels:
            istio: ingressgateway

3. Terapkan template filter Envoy ke gateway ingress sehingga gateway ingress mendukung Proxy Protocol.

   1. Di halaman EnvoyFilter Template, temukan template filter Envoy yang Anda buat di langkah sebelumnya dan klik Edit template di kolom Actions.

   2. Di halaman Edit EnvoyFilter Template, klik tab Bind template to workloads dan klik Bind EnvoyFilter to Workloads.

   3. Di kotak dialog Bind EnvoyFilter to Workloads, atur parameter Namespace menjadi istio-system dan parameter Workload Type menjadi Deployment, klik Bind di sebelah gateway ingress di bagian Not bound, lalu klik OK.

4. Akses URL yang menggunakan alamat IPv6 dan periksa log gateway ingress.

   Dalam log sampel, nilai bidang downstream_remote_address menunjukkan alamat IPv6 asli dari klien.

   {"upstream_cluster":null,"bytes_received":0,"downstream_local_address":"[2400:XXXX:1300::12d1]:80","upstream_service_time":null,"FILTER_CHAIN_NAME":null,"path":"/","x_forwarded_for":"2402:XXXX:1800:af00:0:9671:f00f:314b","upstream_host":null,"bytes_sent":0,"requested_server_name":null,"route_name":null,"response_flags":"NR","start_time":"2022-12-28T06:41:57.796Z","upstream_transport_failure_reason":null,"protocol":"HTTP/1.1","authority":"[2400:XXXX:1300::12d1]","LOCAL_REPLY_BODY":"","duration":0,"method":"GET","downstream_remote_address":"[2402:XXXX:1800:af00:0:9671:f00f:314b]:58272","request_id":"fee2b69a-b755-986b-91e4-5d228c81****","user_agent":"Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/95.0.4638.69 Safari/537.36","trace_id":null,"authority_for":"[2400:XXXX:1300::12d1]","upstream_local_address":null,"istio_policy_status":null,"response_code":404}
