Konfigurasikan pembatasan lokal untuk gerbang masuk - Alibaba Cloud Service Mesh

Peristiwa seperti promosi penjualan dapat menyebabkan lonjakan lalu lintas secara tiba-tiba yang melebihi beban maksimum sistem Anda, berpotensi mengakibatkan antrean panggilan sangat panjang hingga membekukan seluruh sistem. Alibaba Cloud Service Mesh (ASM) menyediakan fitur pembatasan lokal yang memungkinkan Anda membatasi traffic pada gerbang masuk untuk melindungi sistem Anda. Topik ini menjelaskan cara mengonfigurasi pembatasan lokal untuk gerbang masuk.

Prasyarat

Instans ASM telah dibuat dan memenuhi persyaratan berikut:
- Jika Anda menggunakan instans ASM komersial (Edisi Professional atau Ultimate), versi instans harus 1.11.5.30 atau lebih baru. Untuk informasi selengkapnya, lihat Upgrade an ASM instance.
- Jika Anda menggunakan instans ASM Standard, versi instans harus 1.9 atau lebih baru. Anda hanya dapat menggunakan fitur rate limiting bawaan Istio untuk menerapkan pembatasan lokal. Dokumen referensi bervariasi tergantung pada versi Istio. Untuk informasi selengkapnya tentang cara mengonfigurasi pembatasan lokal pada versi Istio terbaru, lihat Enabling Rate Limits using Envoy.
Kluster telah ditambahkan ke instans ASM.
Gerbang masuk telah dideploy. Untuk informasi selengkapnya, lihat Create an ingress gateway.

Layanan bookinfo dan nginx telah dibuat. Dalam topik ini, layanan bookinfo dideploy di namespace default, sedangkan layanan nginx dideploy di namespace foo. Untuk informasi selengkapnya tentang cara membuat layanan bookinfo, lihat Deploy an application in a cluster associated with an ASM instance.

Expand to view how to create the nginx service

Buat file nginx.yaml dengan konten berikut.

apiVersion: apps/v1 # for versions before 1.9.0 use apps/v1beta2
kind: Deployment
metadata:
  name: nginx
spec:
  selector:
    matchLabels:
      app: nginx
  replicas: 1
  template:
    metadata:
      labels:
        app: nginx
        sidecarset-injected: "true"
    spec:
      containers:
      - name: nginx
        image: nginx:1.14.2
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: nginx
spec:
  ports:
    - name: http
      port: 80
      protocol: TCP
      targetPort: 80
  selector:
    app: nginx
  type: ClusterIP

Jalankan perintah berikut untuk mendeploy Nginx di namespace foo.
```
kubectl apply -f nginx.yaml -n foo
```

Aturan gateway dan layanan virtual telah dibuat. Untuk informasi selengkapnya, lihat Manage gateway rules dan Manage virtual services.

Expand to view the Gateway YAML

apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:
  name: bookinfo-gateway
  namespace: default
spec:
  selector:
    istio: ingressgateway
  servers:
  - hosts:
    - bf2.example.com
    port:
      name: http
      number: 80
      protocol: http

Expand to view the VirtualService YAML

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: bookinfo
  namespace: default
spec:
  gateways:
  - bookinfo-gateway
  hosts:
  - bf2.example.com
  http:
  - match:
    - uri:
        exact: /productpage
    - uri:
        prefix: /static
    - uri:
        exact: /login
    - uri:
        exact: /logout
    - uri:
        prefix: /api/v1/products
    name: productpage-route-name1
    route:
    - destination:
        host: productpage
        port:
          number: 9080
  - match:
    - uri:
        prefix: /nginx
    name: nginx-route-name1
    rewrite:
      uri: /
    route:
    - destination:
        host: nginx.foo.svc.cluster.local
        port:
          number: 80

Tool pembangkit traffic hey telah diinstal. Untuk informasi selengkapnya, lihat hey.

Objek yang Berlaku

Fitur pembatasan lokal ASM berlaku untuk gerbang ASM dan layanan aplikasi yang telah disuntikkan sidecar.

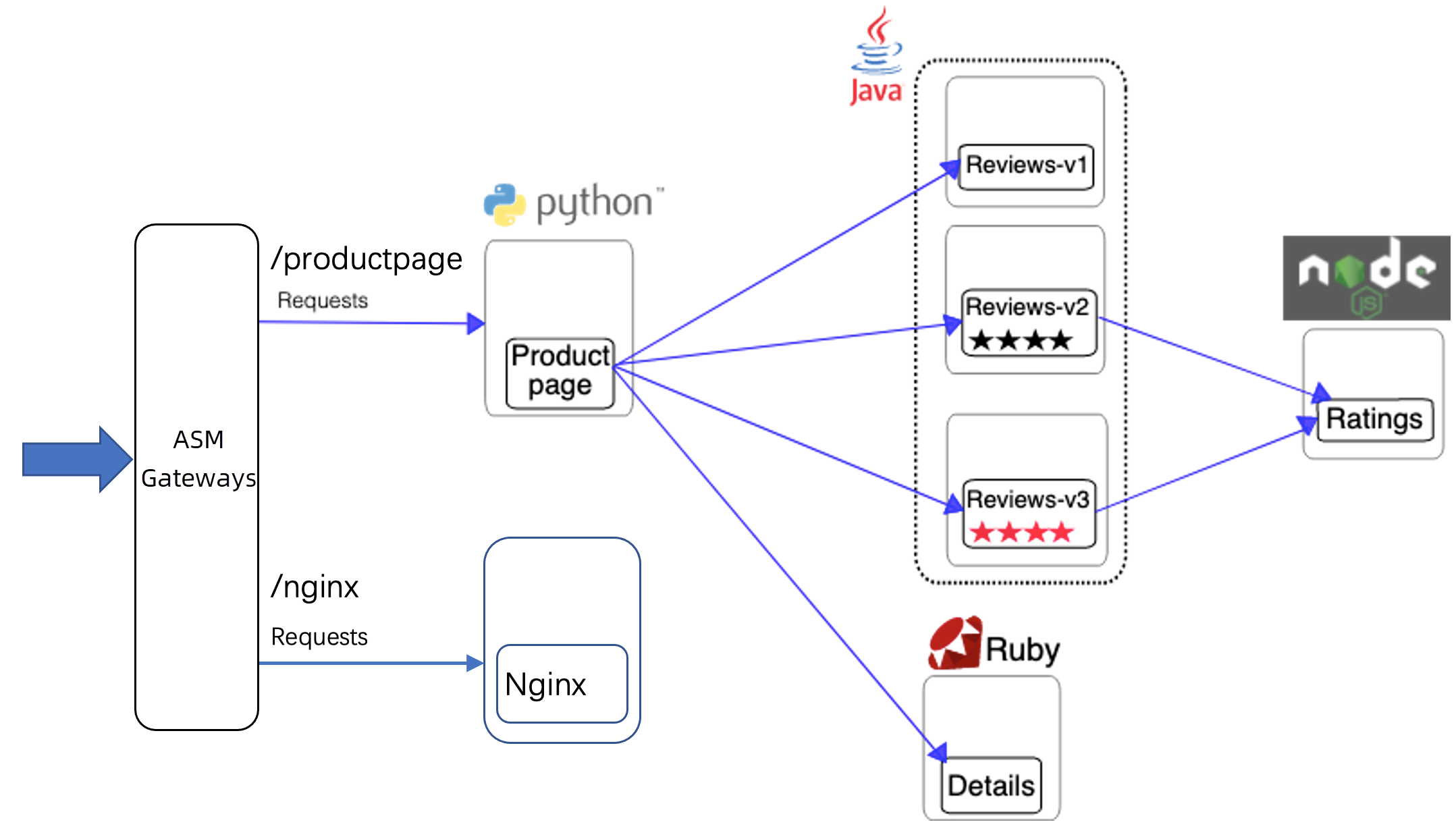

Deskripsi Contoh Skenario

Topik ini menggunakan layanan Bookinfo dan Nginx sebagai contoh untuk menunjukkan cara menggunakan pembatasan gateway dan layanan. Layanan Nginx dideploy secara terpisah di namespace foo untuk memverifikasi cakupan aturan pembatasan. 场景示例

Skenario 1: Konfigurasikan aturan pembatasan untuk rute layanan virtual tunggal

Konfigurasikan aturan pembatasan untuk rute productpage-route-name1 pada kombinasi nama domain dan port bf2.example.com:80. productpage-route-name1 adalah item rute dalam layanan virtual bookinfo yang Anda buat di bagian Prasyarat. Rute ini mencocokkan path permintaan seperti /productpage, /static, /login, dan /logout, serta meneruskan permintaan yang cocok ke layanan productpage. Setelah Anda mengonfigurasi aturan tersebut, laju traffic ke path-path ini akan dibatasi.

Buat aturan pembatasan lokal.

Masuk ke Konsol ASM. Di panel navigasi sebelah kiri, pilih Service Mesh > Mesh Management.
Pada halaman Mesh Management, klik nama instans ASM. Di panel navigasi sebelah kiri, pilih Traffic Management Center > Traffic Protection and Scheduling. Pada halaman yang muncul, klik Create.

Pada halaman Create, konfigurasikan parameter berikut sesuai kebutuhan lalu klik OK.

Untuk informasi selengkapnya tentang item konfigurasi, lihat ASMLocalRateLimiter CRD reference.

Area konfigurasi	Item konfigurasi	Deskripsi
Basic throttling information	Namespace	Namespace workload tempat aturan pembatasan laju lokal berlaku. Dalam contoh ini, Anda harus memilih istio-system karena semua gateway ASM dideploy di namespace istio-system.
	Name	Nama kustom untuk konfigurasi pembatasan lokal. Untuk contoh ini, masukkan ingressgateway.
	Effective workload type	Jenis workload tempat pembatasan berlaku. Anda dapat memilih Apply to Application Service atau Apply to Gateway. Dalam contoh ini, pilih Apply To Gateway.
	Associated workload	Jika jenis workload efektif diatur ke Gateway, Anda dapat mengaitkan workload menggunakan opsi Select Gateway Rule. Konfigurasi pembatasan laju lokal kemudian dikaitkan dengan workload gateway yang sama seperti aturan gateway yang dipilih. Untuk contoh ini, pilih bookinfo-gateway.
Throttling rule list	Gateway domain name	Nama domain yang dideklarasikan dalam aturan gateway. Aturan pembatasan laju berlaku untuk kombinasi port dan nama domain tertentu. Dalam contoh ini, pilih bf2.example.com.
	Gateway port	Port yang dideklarasikan dalam aturan gateway. Aturan pembatasan berlaku untuk kombinasi port dan nama domain tertentu. Untuk contoh ini, pilih 80.
	Match virtual service route	Pilih rute yang dideklarasikan dalam layanan virtual yang terkait dengan aturan gateway. Aturan pembatasan akan berlaku untuk rute layanan virtual tertentu. Untuk contoh ini, pilih productpage-route-name1.
	Throttling configuration	Tentukan panjang jendela waktu deteksi dan jumlah permintaan yang diizinkan dalam jendela tersebut untuk algoritma token bucket. Jika jumlah permintaan yang dikirim dalam jendela waktu melebihi jumlah yang diizinkan, permintaan tersebut akan dibatasi. Untuk contoh ini, gunakan konfigurasi berikut: Atur Time Window For Throttling Detection ke 1 second. Atur Number of requests allowed in the time window ke 10. Konfigurasi di atas menunjukkan bahwa tidak lebih dari 10 permintaan dapat dikirim ke workload layanan ini dalam 1 detik.
	Advanced options	Klik Show Advanced Settings untuk menentukan beberapa perilaku lanjutan saat pembatasan terjadi. Anda dapat mengonfigurasi opsi lanjutan sesuai kebutuhan. Dalam contoh ini, masukkan `{"ret_code": xxx,"message": "Your request be limited"}` di bidang Custom Throttling Response Body.

File YAML berikut menunjukkan konfigurasi pembatasan lokal.

Jika Anda tidak mengonfigurasi opsi lanjutan, respons default akan dikembalikan saat pembatasan dipicu.

Expand to view the local throttling YAML without advanced options

apiVersion: istio.alibabacloud.com/v1beta1
kind: ASMLocalRateLimiter
metadata:
  name: ingressgateway
  namespace: istio-system
spec:
  configs:
    - limit:
        fill_interval:
          seconds: 1
        quota: 10
      match:
        vhost:
          name: bf2.example.com
          port: 80
          route:
            name_match: productpage-route-name1
  isGateway: true
  workloadSelector:
    labels:
      istio: ingressgateway

Jika Anda mengonfigurasi opsi lanjutan, respons kustom akan dikembalikan saat pembatasan dipicu.

Expand to view the local throttling YAML with advanced options

apiVersion: istio.alibabacloud.com/v1beta1
kind: ASMLocalRateLimiter
metadata:
  name: ingressgateway
  namespace: istio-system
spec:
  configs:
    - limit:
        custom_response_body: '{"ret_code": xxx, "message": "Your request be limited" }'
        fill_interval:
          seconds: 1
        quota: 10
      match:
        vhost:
          name: bf2.example.com
          port: 80
          route:
            name_match: productpage-route-name1
  isGateway: true
  workloadSelector:
    labels:
      istio: ingressgateway

Di tool hey, jalankan perintah berikut untuk terus-menerus menghasilkan volume traffic tinggi.

hey -host bf2.example.com -c 10 -n 100000 http://<ASM gateway IP address>/productpage

hey -host bf2.example.com -c 10 -n 100000 http://<ASM gateway IP address>/nginx

Jalankan perintah berikut untuk mengakses path /productpage gateway.

curl -H 'host: bf2.example.com'  http://<ASM gateway IP address>/productpage -v

Output yang diharapkan:

< HTTP/1.1 429 Too Many Requests
< Content-Length: 18
< Content-Type: text/plain
< Date: Thu, 13 Jan 2022 03:03:09 GMT
< Server: istio-envoy
<
local_rate_limited

Output tersebut menunjukkan bahwa akses ke layanan bookinfo dibatasi.

Jalankan perintah berikut untuk mengakses path /nginx gateway.
```
curl -H 'host: bf2.example.com'  http://${ASM_GATEWAY_IP}/nginx  -v
```
Respons tidak menyertakan kode status 429. Hal ini menunjukkan bahwa akses tidak dibatasi.

Skenario 2: Konfigurasikan aturan pembatasan untuk kombinasi nama domain dan port pada gateway

Konfigurasikan aturan pembatasan untuk kombinasi nama domain dan port bf2.example.com:80. Ini membatasi traffic ke semua path untuk kombinasi tersebut.

Konfigurasikan aturan pembatasan.

Masuk ke Konsol ASM. Di panel navigasi sebelah kiri, pilih Service Mesh > Mesh Management.
Pada halaman Mesh Management, klik nama instans ASM. Di panel navigasi sebelah kiri, pilih Traffic Management Center > Traffic Protection and Scheduling. Pada halaman yang muncul, klik Create.

Pada halaman Create, konfigurasikan parameter berikut sesuai kebutuhan lalu klik OK.

Untuk informasi selengkapnya tentang item konfigurasi, lihat ASMLocalRateLimiter CRD reference.

Area konfigurasi	Item konfigurasi	Deskripsi
Basic throttling information	Namespace	Namespace workload tempat aturan pembatasan laju lokal berlaku. Dalam contoh ini, Anda harus memilih istio-system karena semua gateway ASM dideploy di namespace istio-system.
	Name	Nama kustom untuk konfigurasi pembatasan lokal. Untuk contoh ini, masukkan ingressgateway.
	Effective workload type	Jenis workload tempat pembatasan berlaku. Anda dapat memilih Application Service atau Gateway. Dalam contoh ini, Gateway dipilih.
	Associated workload	Jika jenis workload efektif diatur untuk diterapkan pada gateway, Anda dapat mengaitkan workload menggunakan opsi Select Gateway Rule. Konfigurasi pembatasan laju lokal kemudian dikaitkan dengan workload gateway yang sama seperti aturan gateway yang dipilih. Dalam contoh ini, pilih bookinfo-gateway.
Throttling rule list	Gateway domain name	Pilih nama domain yang dideklarasikan dalam aturan gateway. Aturan pembatasan laju berlaku untuk kombinasi port dan nama domain tertentu. Dalam contoh ini, pilih bf2.example.com.
	Gateway port	Pilih port yang dideklarasikan dalam aturan gateway. Aturan pembatasan berlaku untuk kombinasi port dan nama domain tertentu. Dalam contoh ini, pilih 80.
	Match virtual service route	Pilih rute yang dideklarasikan dalam layanan virtual yang terkait dengan aturan gateway. Aturan pembatasan berlaku untuk rute layanan virtual tertentu. Untuk contoh ini, jangan pilih rute apa pun. Hal ini menunjukkan bahwa aturan pembatasan berlaku untuk semua rute di bawah nama domain dan port yang ditentukan.
	Throttling configuration	Tentukan panjang jendela waktu deteksi dan jumlah permintaan yang diizinkan dalam jendela tersebut untuk algoritma token bucket. Jika jumlah permintaan yang dikirim dalam jendela waktu melebihi jumlah yang diizinkan, permintaan tersebut akan dibatasi. Untuk contoh ini, gunakan konfigurasi berikut: Atur Time Window For Throttling Detection ke 1 second. Atur Number of requests allowed in the time window ke 10. Konfigurasi di atas menunjukkan bahwa tidak lebih dari 10 permintaan dapat dikirim ke workload layanan ini dalam 1 detik.

File YAML berikut menunjukkan konfigurasi pembatasan lokal.

Expand to view the local throttling YAML

apiVersion: istio.alibabacloud.com/v1beta1
kind: ASMLocalRateLimiter
metadata:
  name: ingressgateway
  namespace: istio-system
spec:
  configs:
    - limit:
        fill_interval:
          seconds: 1
        quota: 10
      match:
        vhost:
          name: bf2.example.com
          port: 80
          route: {}
  isGateway: true
  workloadSelector:
    labels:
      istio: ingressgateway

Di tool hey, jalankan perintah berikut untuk terus-menerus menghasilkan volume traffic tinggi.
```
hey -host bf2.example.com -c 10 -n 100000 http://${ASM_GATEWAY_IP}/nginx
```
Jalankan perintah berikut untuk mengakses path /nginx gateway.
```
curl -H 'host: bf2.example.com'  http://${ASM_GATEWAY_IP}/nginx -v
```
Respons HTTP/1.1 429 Too Many Requests menunjukkan bahwa akses ke path /nginx pada gateway dibatasi.

Skenario 3: Konfigurasikan aturan pembatasan untuk permintaan dengan header tertentu pada rute layanan virtual tunggal

Konfigurasikan aturan pembatasan untuk rute nginx-route-name1 pada kombinasi nama domain dan port bf2.example.com:80. Tetapkan bahwa aturan hanya berlaku untuk permintaan yang menyertakan header ratelimit: "true". Permintaan lain pada rute ini tidak terpengaruh. Rute nginx-route-name1 merupakan item rute dalam layanan virtual bookinfo yang Anda buat di bagian Prasyarat. Rute ini mencocokkan path permintaan /nginx dan meneruskan permintaan yang sesuai ke layanan nginx.

Konfigurasikan aturan pembatasan.

Masuk ke Konsol ASM. Di panel navigasi sebelah kiri, pilih Service Mesh > Mesh Management.
Pada halaman Mesh Management, klik nama instans ASM. Di panel navigasi sebelah kiri, pilih Traffic Management Center > Traffic Protection and Scheduling. Pada halaman yang muncul, klik Create.

Pada halaman Create, konfigurasikan parameter berikut sesuai kebutuhan lalu klik OK.

Untuk informasi selengkapnya tentang item konfigurasi, lihat ASMLocalRateLimiter CRD reference.

Area konfigurasi	Item konfigurasi	Deskripsi
Basic throttling information	Namespace	Namespace untuk konfigurasi pembatasan laju lokal harus diatur ke namespace workload tempat pembatasan laju berlaku. Dalam contoh ini, Anda harus memilih istio-system karena semua gateway ASM dideploy di namespace istio-system.
	Name	Nama kustom untuk konfigurasi pembatasan lokal. Untuk contoh ini, masukkan ingressgateway.
	Effective workload type	Jenis workload tempat pembatasan berlaku. Anda dapat memilih Applicable Application atau Applicable Gateway. Untuk contoh ini, pilih Applicable Gateway.
	Associated workload	Jika Anda mengatur Effective Workload Type ke Gateway, Anda dapat mengaitkan workload menggunakan opsi Select Gateway Rule. Konfigurasi pembatasan laju lokal kemudian dikaitkan dengan workload gateway yang sama seperti aturan gateway yang dipilih. Untuk contoh ini, pilih bookinfo-gateway.
Throttling rule list	Gateway domain name	Pilih nama domain yang dideklarasikan dalam aturan gateway. Kombinasi port yang ditentukan dan nama domain ini menentukan tempat penerapan aturan pembatasan laju. Dalam contoh ini, pilih bf2.example.com.
	Gateway port	Pilih port yang dideklarasikan dalam aturan gateway. Aturan pembatasan berlaku untuk kombinasi port dan nama domain tertentu. Dalam contoh ini, pilih 80.
	Match virtual service route	Pilih rute dari layanan virtual yang terkait dengan aturan gateway. Aturan pembatasan berlaku untuk rute layanan virtual tertentu. Untuk contoh ini, pilih nginx-route-name1.
	Match request properties	Tentukan aturan pencocokan permintaan agar konfigurasi pembatasan berlaku. Untuk contoh ini, gunakan konfigurasi berikut: Untuk Match Attribute, pilih Specific Request Header. Atur Request Header Name ke ratelimit. Untuk Matching Method, pilih Exact Match. Masukkan true untuk Matched Content.
	Throttling configuration	Tentukan panjang jendela waktu deteksi dan jumlah permintaan yang diizinkan dalam jendela tersebut untuk algoritma token bucket. Jika jumlah permintaan yang dikirim dalam jendela waktu melebihi jumlah yang diizinkan, permintaan tersebut akan dibatasi. Untuk contoh ini, gunakan konfigurasi berikut: Atur Time Window For Throttling Detection ke 1 second. Atur Number of requests allowed in the time window ke 10. Konfigurasi di atas menunjukkan bahwa tidak lebih dari 10 permintaan dapat dikirim ke workload layanan ini dalam 1 detik.

File YAML berikut menunjukkan konfigurasi pembatasan lokal.

Expand to view the local throttling YAML

apiVersion: istio.alibabacloud.com/v1
kind: ASMLocalRateLimiter
metadata:
  name: ingressgateway
  namespace: istio-system
spec:
  configs:
    - limit:
        fill_interval:
          seconds: 1
        quota: 10
      match:
        vhost:
          name: bf2.example.com
          port: 80
          route:
            header_match:
              - exact_match: 'true'
                invert_match: false
                name: ratelimit
            name_match: nginx-route-name1
  isGateway: true
  workloadSelector:
    labels:
      istio: ingressgateway

Di tool hey, jalankan perintah berikut untuk terus-menerus menghasilkan volume traffic tinggi. Semua permintaan membawa header ratelimit: true untuk memicu pembatasan.
```
hey -host bf2.example.com -H 'ratelimit: true' -c 10 -n 10000 http://${ASM_GATEWAY_IP}/nginx
```
Jalankan perintah berikut untuk mengakses path /nginx gateway.
```
curl -H 'host: bf2.example.com' -H 'ratelimit: true'  http://${ASM_GATEWAY_IP}/nginx -v
```
Respons HTTP/1.1 429 Too Many Requests menunjukkan bahwa permintaan ke path /nginx gateway yang membawa header ratelimit: true dibatasi.
Jalankan perintah berikut untuk mengakses path /nginx gateway, tetapi tanpa header ratelimit: true.
```
curl -H 'host: bf2.example.com' http://${ASM_GATEWAY_IP}/nginx -v
```
Respons tidak menyertakan kode status 429. Hal ini menunjukkan bahwa permintaan tanpa header ratelimit: true tidak terpengaruh oleh pembatasan.

Operasi Terkait

Hapus konfigurasi pembatasan dan lanjutkan akses

Hapus aturan pembatasan.
1. Masuk ke Konsol ASM. Di panel navigasi sebelah kiri, pilih Service Mesh > Mesh Management.
2. Pada halaman Mesh Management, klik nama instans ASM. Di panel navigasi sebelah kiri, pilih Traffic Management Center > Traffic Protection and Scheduling.
3. Pada halaman Traffic Protection and Scheduling, temukan aturan pembatasan yang ingin dihapus lalu klik Delete di kolom Actions. Pada kotak dialog Confirm, klik OK.
Jalankan perintah berikut untuk mengakses path /nginx gateway.
```
curl -H 'host: bf2.example.com'  http://${ASM_GATEWAY_IP}/nginx -v
```
Respons tidak menyertakan kode status 429. Hal ini menunjukkan bahwa akses tidak dibatasi.
