Gunakan jalur lalu lintas dan penandaan hash untuk melaksanakan rilis canary berdasarkan segmen pengguna - Alibaba Cloud Service Mesh

Service Mesh (ASM) memungkinkan Anda mengisolasi versi atau fitur tertentu dari aplikasi ke dalam lingkungan runtime independen (dikenal sebagai swimlane). Anda dapat mengonfigurasi aturan swimlane untuk merutekan permintaan yang memenuhi aturan tersebut ke versi atau fitur tujuan dari aplikasi. Dalam lingkungan pengembangan, pengembang dapat mengisolasi versi stabil dan versi canary dengan menetapkan swimlane serta merutekan pengguna ke swimlane yang berbeda. Dalam kasus ini, Anda dapat mengarahkan proporsi pengguna tertentu ke versi untuk menguji fungsionalitas, sementara pengguna lainnya dirutekan secara acak ke versi rilis canary berdasarkan aturan routing berbasis bobot. Topik ini menjelaskan cara mengonfigurasi swimlane dan Plugin penandaan Hash untuk melaksanakan rilis canary berdasarkan segmen pengguna.

Prasyarat

Sebuah klaster telah dibuat dan ditambahkan ke instance ASM versi 1.18 atau lebih baru. Untuk informasi lebih lanjut, lihat Tambahkan klaster ke instance ASM.
Sebuah klaster Kubernetes dikelola atau klaster ACS telah dibuat. Untuk informasi lebih lanjut, lihat Buat klaster ACK yang dikelola atau Buat klaster ACS.
Sebuah gateway ingress telah diterapkan. Untuk informasi lebih lanjut, lihat Buat gateway ingress.
Kebijakan injeksi Sidecar telah dikonfigurasi.

Prosedur

Dalam contoh ini, tiga aplikasi dibuat, dan rantai panggilan ditunjukkan pada gambar berikut.

mocka dalam versi 1.
mockb dalam versi 1.
mockc dalam versi 1 dan 2.

Dalam contoh ini, aplikasi mengidentifikasi identitas pengguna berdasarkan header permintaan x-user-id, dan header tersebut dilewatkan di antara aplikasi. Aturan routing lalu lintas adalah sebagai berikut:

Permintaan pengguna yang berisi header x-user-id: jason dirutekan ke versi baru aplikasi.
Proporsi tertentu dari permintaan pengguna yang berisi header x-user-id dirutekan ke versi baru aplikasi berdasarkan nilai Hash.

Langkah 1: Terapkan aplikasi

Buat file sample.yaml dengan konten berikut.

Klik untuk melihat file YAML

apiVersion: apps/v1
kind: Deployment
metadata:
  name: mocka-v1
  labels:
    app: mocka
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mocka
      version: v1
      ASM_TRAFFIC_TAG: v1
  template:
    metadata:
      labels:
        app: mocka
        version: v1
        ASM_TRAFFIC_TAG: v1
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/go-http-sample:tracing
        imagePullPolicy: IfNotPresent
        env:
        - name: version
          value: v1
        - name: app
          value: mocka
        - name: upstream_url
          value: "http://mockb:8000/"
        ports:
        - containerPort: 8000
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mockb-v1
  labels:
    app: mockb
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mockb
      version: v1
      ASM_TRAFFIC_TAG: v1
  template:
    metadata:
      labels:
        app: mockb
        version: v1
        ASM_TRAFFIC_TAG: v1
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/go-http-sample:tracing
        imagePullPolicy: IfNotPresent
        env:
        - name: version
          value: v1
        - name: app
          value: mockb
        - name: upstream_url
          value: "http://mockc:8000/"
        ports:
        - containerPort: 8000
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mockc-v1
  namespace: default
  labels:
    app: mockc
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mockc
      version: v1
      ASM_TRAFFIC_TAG: v1
  template:
    metadata:
      labels:
        app: mockc
        version: v1
        ASM_TRAFFIC_TAG: v1
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/go-http-sample:tracing
        imagePullPolicy: IfNotPresent
        env:
        - name: version
          value: v1
        - name: app
          value: mockc
        ports:
        - containerPort: 8000
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mockc-v2
  namespace: default
  labels:
    app: mockc
    version: v2
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mockc
      version: v2
      ASM_TRAFFIC_TAG: v2
  template:
    metadata:
      labels:
        app: mockc
        version: v2
        ASM_TRAFFIC_TAG: v2
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/go-http-sample:tracing
        imagePullPolicy: IfNotPresent
        env:
        - name: version
          value: v2
        - name: app
          value: mockc
        ports:
        - containerPort: 8000

Jalankan perintah berikut untuk menerapkan aplikasi menggunakan file kubeconfig klaster pada bidang data plane.
```
kubectl apply -f sample.yaml
```

Langkah 2: Buat aturan gateway

Jalankan perintah berikut untuk membuat gateway Istio bernama ingressgateway di namespace Istio-system. Untuk informasi lebih lanjut, lihat Kelola gateway Istio.

apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:
  name: ingressgateway
  namespace: istio-system
spec:
  selector:
    istio: ingressgateway
  servers:
    - port:
        number: 80
        name: http
        protocol: HTTP
      hosts:
        - '*'

Langkah 3: Buat grup jalur dan jalur

Buat grup jalur.

Masuk ke Konsol ASM. Di panel navigasi kiri, pilih Service Mesh > Mesh Management.
Di halaman Mesh Management, klik instance ASM target. Di panel navigasi kiri, pilih Traffic Management Center > Traffic Swimlane.

Di halaman Traffic Swimlane, klik Create Swimlane Group. Konfigurasikan pengaturan terkait di panel Create Swimlane Group, dan klik OK.

Parameter	Deskripsi
Name of Swim lane Group	Dalam contoh ini, masukkan canary.
Ingress Type	Pilih ingressgateway.
Lane Mode	Pilih Loose Mode.
Pass-through Mode of Trace Context	Pilih Pass-through Trace Id.
Trace ID Request Header	Dalam contoh ini, atur menjadi x-user-id.
Request Routing Header	Aktifkan gateway untuk merutekan trafik ke jalur yang berbeda berdasarkan isi permintaan dan lewatkan header dalam konteks jalur. Parameter ini ditentukan oleh pengguna. Dalam contoh ini, masukkan x-asm-prefer-tag.
Swimlane Service	Pilih klaster target di bidang klaster Kubernetes dan pilih default di bidang namespace. Pilih layanan mocka, mockb, dan mockc dalam daftar di bawah, dan klik ikon untuk menambahkan layanan target ke panel Selected.

Buat swimlane s1 dan s2, dan hubungkan mereka dengan versi 1 dan 2 masing-masing.

Di halaman Traffic Swimlane, klik Create Swimlanes di panel Traffic Rule Definition.

Di kotak dialog Create Swimlanes , konfigurasikan pengaturan terkait, lalu klik OK.

Parameter	Deskripsi
Swimlane Name	Masukkan s1 dan s2 masing-masing.
Configure Service Tag	Label Key: Pilih ASM_TRAFFIC_TAG Label Value: Pilih v1 dan v2 untuk dua jalur masing-masing.
Add Service	Jalur s1: Pilih mocka(default), mockb(default), mockc(default). Jalur s2: Pilih mockc(default).

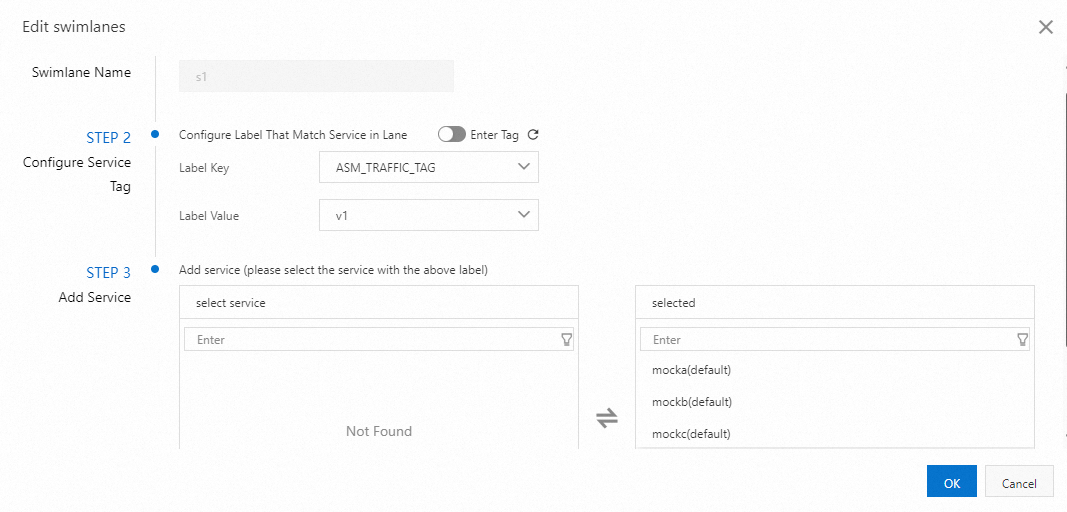

Gambar berikut menunjukkan contoh konfigurasi swimlane s1:

Dua swimlane tersebut adalah sebagai berikut:

Catatan

Secara default, jalur pertama yang Anda buat dalam grup jalur berfungsi sebagai jalur dasar. Anda diizinkan untuk memodifikasi layanan dalam jalur dasar ini. Saat permintaan dikirim ke layanan yang tidak ada di jalur lain, permintaan tersebut diteruskan ke jalur dasar melalui mekanisme fallback. Untuk informasi lebih lanjut, lihat Modifikasi jalur dasar dalam mode longgar.

Buat aturan routing permintaan untuk swimlane.

Buat aturan routing permintaan untuk swimlane dengan konten berikut. Aturannya adalah sebagai berikut:

Permintaan yang berisi header x-user-id: jason dirutekan ke swimlane s2. Header x-asm-prefer-tag: s2 yang disediakan untuk permintaan menunjukkan bahwa permintaan tersebut dirutekan ke swimlane s2.
Permintaan yang berisi header x-asm-prefer-tag: s2 dirutekan ke swimlane s2.
Permintaan yang berisi header x-asm-prefer-tag: s1 dirutekan ke swimlane s1.

Klik untuk melihat konten YAML

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: swimlane-ingress-vs
  namespace: istio-system
spec:
  gateways:
  - istio-system/ingressgateway
  hosts:
  - '*'
  http:
  # Aturan routing 1: Permintaan yang berisi header x-user-id: jason dirutekan ke swimlane s2
  # Header x-asm-prefer-tag: s2 yang disediakan untuk permintaan menunjukkan bahwa permintaan tersebut dirutekan ke swimlane s2
  - match:
    - headers:
        x-user-id:
          exact: jason
      uri:
        exact: /
    name: r2
    route:
    - destination:
        host: mocka.default.svc.cluster.local
        subset: s2
      fallback:
        target:
          host: mocka.default.svc.cluster.local
          subset: s1
      headers:
        request:
          set:
            x-asm-prefer-tag: s2
  # Aturan routing 2: Permintaan yang berisi header x-asm-prefer-tag: s2 dirutekan ke swimlane s2
  - match:
    - headers:
        x-asm-prefer-tag:
          exact: s2
      uri:
        exact: /
    name: r2
    route:
    - destination:
        host: mocka.default.svc.cluster.local
        subset: s2
      # Jika aplikasi mocka tidak termasuk dalam jalur s2, permintaan diteruskan ke mocka di swimlane s1
      fallback:
        target:
          host: mocka.default.svc.cluster.local
          subset: s1
  # Aturan routing 3: Permintaan yang berisi header x-asm-prefer-tag: s1 dirutekan ke swimlane s1
  - match:
    - headers:
        x-asm-prefer-tag:
          exact: s1
      uri:
        exact: /
    name: r1
    route:
    - destination:
        host: mocka.default.svc.cluster.local
        subset: s1

Langkah 4: Terapkan Plugin penandaan Hash

Buat file wasm.yaml dengan konten berikut.

apiVersion: extensions.istio.io/v1alpha1
kind: WasmPlugin
metadata:
  name: hash-tagging
  namespace: istio-system
spec:
  imagePullPolicy: IfNotPresent
  selector:
    matchLabels:
      istio: ingressgateway
  url: registry-cn-hangzhou.ack.aliyuncs.com/acs/asm-wasm-hash-tagging:v1.22.6.2-g72656ba-aliyun
  phase: AUTHN
  pluginConfig:
    rules:
      - header: x-user-id
        modulo: 100
        tagHeader: x-asm-prefer-tag
        policies:
          # 20% dari permintaan pengguna dirutekan ke swimlane s2
          - range: 20
            tagValue: s2
          # 80% dari permintaan pengguna dirutekan ke swimlane s1
          - range: 100
            tagValue: s1

Jalankan perintah berikut untuk menerapkan Plugin penandaan Hash menggunakan file kubeconfig instance ASM.
```
kubectl apply -f wasm.yaml
```

Langkah 5: Verifikasi aturan routing

Jalankan perintah berikut untuk mengonfigurasi variabel lingkungan sementara untuk alamat gateway ingress.
```
export GATEWAY_ADDRESS=`kubectl get svc -n istio-system | grep istio-ingressgateway | awk '{print $4}'`
```
Jalankan perintah berikut untuk mengakses aplikasi sebagai Jason.
```
curl ${GATEWAY_ADDRESS} -H 'x-user-id: jason'
```
Output yang diharapkan:
```
-> mocka(version: v1, ip: 10.0.0.15)-> mockb(version: v1, ip: 10.0.0.130)-> mockc(version: v2, ip: 10.0.0.133)%
```
Hasilnya menunjukkan bahwa permintaan langsung dirutekan ke versi 2 aplikasi mockc.

Jalankan perintah berikut untuk merutekan pengguna tertentu ke versi baru.

 for i in 'bob' 'stacy' 'jessie' 'vance' 'jack'; do curl ${GATEWAY_ADDRESS} -H "x-user-id: $i";echo "   user $i requested"; done

Output yang diharapkan:

-> mocka(version: v1, ip: 10.0.0.15)-> mockb(version: v1, ip: 10.0.0.130)-> mockc(version: v1, ip: 10.0.0.131)   user bob requested
-> mocka(version: v1, ip: 10.0.0.15)-> mockb(version: v1, ip: 10.0.0.130)-> mockc(version: v1, ip: 10.0.0.131)   user stacy requested
-> mocka(version: v1, ip: 10.0.0.15)-> mockb(version: v1, ip: 10.0.0.130)-> mockc(version: v2, ip: 10.0.0.133)   user jessie requested
-> mocka(version: v1, ip: 10.0.0.15)-> mockb(version: v1, ip: 10.0.0.130)-> mockc(version: v1, ip: 10.0.0.131)   user vance requested
-> mocka(version: v1, ip: 10.0.0.15)-> mockb(version: v1, ip: 10.0.0.130)-> mockc(version: v2, ip: 10.0.0.133)   user jack requested

Hasilnya menunjukkan bahwa permintaan dari pengguna Jessie dan Jack langsung dirutekan ke versi 2 aplikasi mockc, sedangkan permintaan dari pengguna lain dirutekan ke versi 1.
