    Alibaba Cloud Service Mesh:Konfigurasikan ASM untuk melaporkan data tracing

    Document Center

    Alibaba Cloud Service Mesh:Konfigurasikan ASM untuk melaporkan data tracing

    Last Updated:Mar 11, 2026

    Sidecar Envoy di Service Mesh (ASM) menghasilkan rentang jejak terdistribusi untuk setiap permintaan. Anda dapat mengekspor rentang ini ke Alibaba Cloud Managed Service for OpenTelemetry atau ke backend yang dikelola sendiri seperti Zipkin atau SkyWalking. Metode ekspor bergantung pada versi ASM Anda.

    Cara kerja

    Saat tracing diaktifkan, setiap sidecar Envoy menghasilkan rentang jejak untuk permintaan inbound dan outbound. ASM meneruskan rentang ini melalui salah satu dari dua jalur berikut:

    • Ekspor langsung (versi sebelum 1.18.0.124, dan 1.22.6.89 atau lebih baru) — ASM mengirim rentang secara langsung ke Managed Service for OpenTelemetry. Aktifkan fitur ini di konsol ASM.

    • Ekspor berbasis Collector (versi 1.18.0.124 hingga sebelum 1.22.6.89) — Deploy OpenTelemetry Collector di kluster Container Service for Kubernetes (ACK), lalu arahkan ASM ke Collector tersebut. Collector meneruskan rentang ke Managed Service for OpenTelemetry melalui gRPC.

    Penting

    Sidecar Envoy menghasilkan rentang yang independen. Untuk menggabungkan rentang menjadi jejak end-to-end, aplikasi Anda harus menyebarkan header konteks jejak antar layanan. Teruskan header berikut dalam setiap permintaan:

    • x-request-id

    • traceparent dan tracestate (W3C Trace Context)

    • Untuk Zipkin: x-b3-traceid, x-b3-spanid, x-b3-parentspanid, x-b3-sampled, x-b3-flags (format B3). Tanpa propagasi header, jejak akan muncul sebagai rentang yang terputus, bukan sebagai jejak terkorelasi tunggal.

    Prasyarat

    Sebelum memulai, pastikan Anda telah memiliki:

    Periksa versi ASM Anda

    Langkah konfigurasi berbeda tergantung versi ASM. Untuk memeriksa versi Anda:

    1. Masuk ke Konsol ASM.

    2. Di panel navigasi sebelah kiri, pilih Service Mesh > Mesh Management.

    3. Klik nama instans ASM Anda. Versi akan ditampilkan di halaman Base Information.

    Untuk melakukan peningkatan, lihat Perbarui instans ASM.

    Ekspor ke Managed Service for OpenTelemetry

    Pilih prosedur yang sesuai dengan versi ASM Anda.

    Versi sebelum 1.17.2.35

    1. Masuk ke Konsol ASM. Di panel navigasi sebelah kiri, pilih Service Mesh > Mesh Management.

    2. Klik nama instans ASM target. Di panel navigasi sebelah kiri, pilih ASM Instance > Base Information.

    3. Di halaman Base Information, klik Settings. Di panel Settings Update:

      1. Pilih Enable Tracing Analysis.

      2. Tetapkan Sampling Percentage.

      3. Untuk Sampling Method, pilih Enable Managed Service for OpenTelemetry.

      4. Klik OK.

    4. Di panel navigasi sebelah kiri, pilih Observability Management Center > Tracing Analysis. Konsol Managed Service for OpenTelemetry akan terbuka dan menampilkan data tracing ASM.

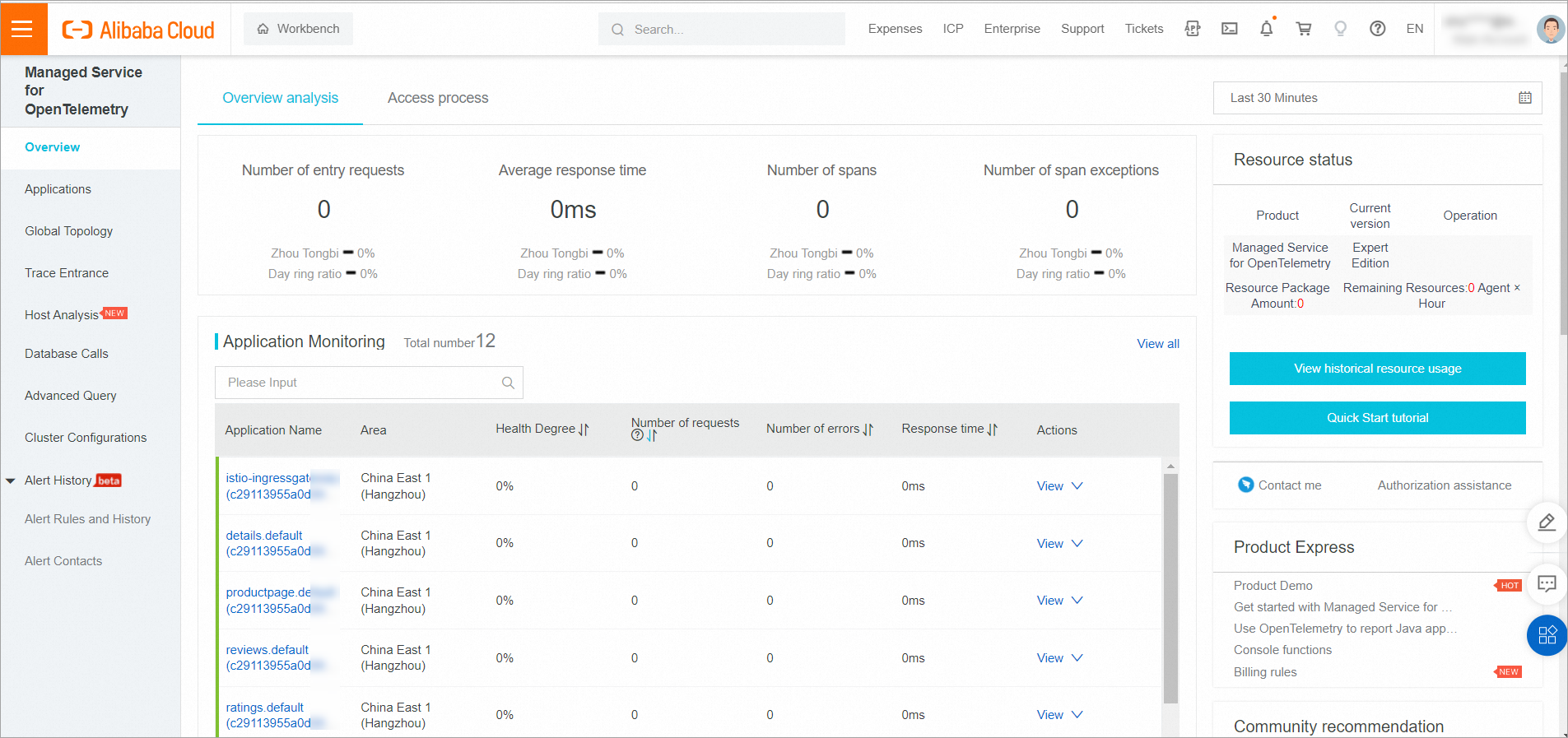

      Tracing Analysis page

    Untuk informasi selengkapnya tentang Managed Service for OpenTelemetry, lihat Apa itu Managed Service for OpenTelemetry?

    Catatan Untuk menonaktifkan tracing, hapus centang Enable Tracing Analysis di panel Settings Update dan klik OK.

    Versi 1.17.2.35 hingga sebelum 1.18.0.124

    1. Masuk ke Konsol ASM. Di panel navigasi sebelah kiri, pilih Service Mesh > Mesh Management.

    2. Klik nama instans ASM target. Di panel navigasi sebelah kiri, pilih Observability Management Center > Tracing Analysis.

    3. Klik Collect ASM Tracing Data to Managed Service for OpenTelemetry. Di dialog Submit, klik OK.

    4. Klik Open the Managed Service for OpenTelemetry Console untuk melihat data tracing.

      Tracing Analysis page

    Untuk informasi selengkapnya tentang Managed Service for OpenTelemetry, lihat Apa itu Managed Service for OpenTelemetry?

    Catatan Untuk menonaktifkan tracing, klik Disable Collection di halaman Tracing Analysis. Di dialog Submit, klik OK.

    Versi 1.18.0.124 hingga sebelum 1.22.6.89

    Pada rentang versi ini, konsol ASM tidak menyediakan integrasi bawaan dengan Managed Service for OpenTelemetry. Sebagai gantinya, deploy OpenTelemetry Collector di kluster ACK dan konfigurasikan ASM untuk mengirim rentang ke Collector tersebut.

    Langkah 1: Deploy OpenTelemetry Operator

    1. Hubungkan ke kluster ACK dengan kubectl. Buat namespace opentelemetry-operator-system:

         kubectl create namespace opentelemetry-operator-system

    2. Instal OpenTelemetry Operator dengan Helm:

         helm repo add open-telemetry https://open-telemetry.github.io/opentelemetry-helm-charts
   helm install --namespace=opentelemetry-operator-system opentelemetry-operator open-telemetry/opentelemetry-operator \
     --set "manager.collectorImage.repository=otel/opentelemetry-collector-k8s" \
     --set admissionWebhooks.certManager.enabled=false \
     --set admissionWebhooks.autoGenerateCert.enabled=true

    3. Verifikasi bahwa Operator sedang berjalan: Output yang diharapkan: STATUS bernilai Running menunjukkan bahwa Operator siap digunakan.

         kubectl get pod -n opentelemetry-operator-system
         NAME                                      READY   STATUS    RESTARTS   AGE
   opentelemetry-operator-854fb558b5-pvllj   2/2     Running   0          1m

    Langkah 2: Deploy OpenTelemetry Collector

    1. Buat file bernama collector.yaml dengan konten berikut. Ganti kedua placeholder sebelum menerapkan:

      Klik untuk melihat collector.yaml

         apiVersion: opentelemetry.io/v1alpha1
   kind: OpenTelemetryCollector
   metadata:
     labels:
       app.kubernetes.io/managed-by: opentelemetry-operator
     name: default
     namespace: opentelemetry-operator-system
     annotations:
       sidecar.istio.io/inject: "false"
   spec:
     config: |
       extensions:
         zpages:
           endpoint: 0.0.0.0:55679
       receivers:
         otlp:
           protocols:
             grpc:
               endpoint: 0.0.0.0:4317
       exporters:
         debug:
           verbosity: detailed
         otlp:
           endpoint: ${ENDPOINT}
           tls:
             insecure: true
           headers:
             Authentication: ${TOKEN}
       service:
         extensions: [zpages]
         pipelines:
           traces:
             receivers: [otlp]
             processors: []
             exporters: [otlp, debug]
     ingress:
       route: {}
     managementState: managed
     mode: deployment
     observability:
       metrics: {}
     podDisruptionBudget:
       maxUnavailable: 1
     replicas: 1
     resources: {}
     targetAllocator:
       prometheusCR:
         scrapeInterval: 30s
       resources: {}
     upgradeStrategy: automatic
      Catatan Konfigurasi contoh ini mendeploy Collector dengan satu replika tanpa penyimpanan persisten. Untuk beban kerja produksi, tingkatkan jumlah replika dan konfigurasikan permintaan serta batas resource yang sesuai.
      PlaceholderDeskripsiCara mendapatkan
      ${ENDPOINT}Titik akses gRPC VPC untuk Managed Service for OpenTelemetryLihat Petunjuk akses dan otentikasi
      ${TOKEN}Token otentikasiLihat Petunjuk akses dan otentikasi

    2. Terapkan Collector ke kluster:

         kubectl apply -f collector.yaml

    3. Verifikasi bahwa Pod Collector sedang berjalan: Output yang diharapkan:

         kubectl get pod -n opentelemetry-operator-system
         NAME                                      READY   STATUS    RESTARTS   AGE
   opentelemetry-operator-854fb558b5-pvllj   2/2     Running   0          3m
   default-collector-5cbb4497f4-2hjqv        1/1     Running   0          30s

    4. Verifikasi bahwa layanan Collector tersedia: Output yang diharapkan: Layanan default-collector yang mendengarkan pada port 4317 menunjukkan deployment berhasil.

         kubectl get svc -n opentelemetry-operator-system
         opentelemetry-operator           ClusterIP   172.16.138.165   <none>        8443/TCP,8080/TCP   3m
   opentelemetry-operator-webhook   ClusterIP   172.16.127.0     <none>        443/TCP             3m
   default-collector                ClusterIP   172.16.145.93    <none>        4317/TCP            30s
   default-collector-headless       ClusterIP   None             <none>        4317/TCP            30s
   default-collector-monitoring     ClusterIP   172.16.136.5     <none>        8888/TCP            30s

    Langkah 3: Aktifkan tracing di konsol ASM

    1. Masuk ke Konsol ASM. Di panel navigasi sebelah kiri, pilih Service Mesh > Mesh Management.

    2. Klik nama instans ASM target. Di panel navigasi sebelah kiri, pilih Observability Management Center > Observability Settings.

    3. Di halaman Observability Configuration, pada bagian Link Tracking Settings, atur Sampling Percentage ke 100, lalu klik Submit.

    4. Di panel navigasi sebelah kiri, pilih Observability Management Center > Link Tracking. Konfigurasikan bidang berikut:

      FieldValue
      Opentelemetry Service Address/domain Namedefault-collector.opentelemetry-operator-system.svc.cluster.local
      OpenTelemetry Service Port4317

    5. Klik Collect Service Mesh Link Tracking Data To Opentelemetry.

    Versi 1.22.6.89 atau lebih baru (disarankan)

    1. Masuk ke Konsol ASM. Di panel navigasi sebelah kiri, pilih Service Mesh > Mesh Management.

    2. Klik nama instans ASM target. Di panel navigasi sebelah kiri, pilih Observability Management Center > Tracing Analysis.

    3. Di halaman Tracing Analysis, atur Export Method ke Export to Alibaba Cloud Observable link, pilih protokol pengiriman data di bawah Fill in the configuration (misalnya, Zipkin), lalu klik Submission.

    4. Klik Go To Alibaba Cloud Observable link OpenTelemetry console untuk melihat data tracing. Untuk informasi selengkapnya, lihat Apa itu Managed Service for OpenTelemetry?

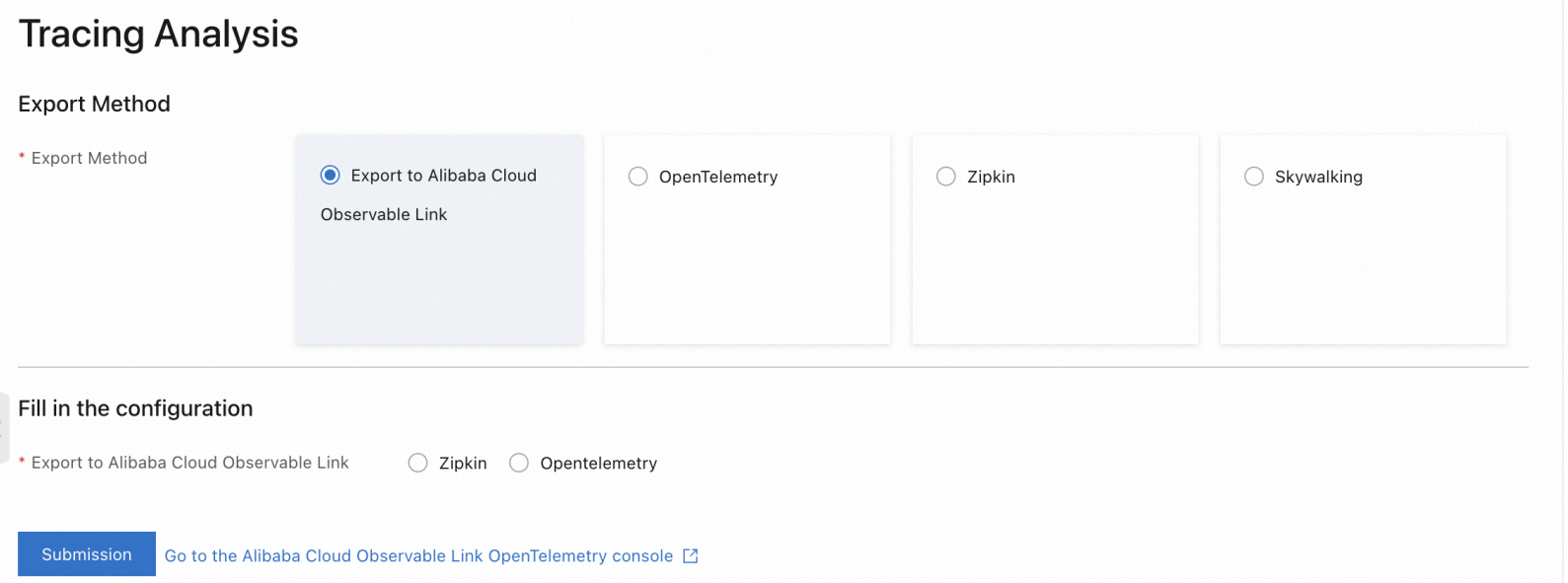

      Tracing Analysis page for ASM 1.22.6.89+

      Catatan Untuk menonaktifkan tracing, klik Disable Collection di halaman Tracing Analysis. Di dialog Submit, klik OK.

    Ekspor ke sistem tracing yang dikelola sendiri

    Jika Anda menjalankan backend kompatibel OpenTelemetry, Zipkin, atau SkyWalking yang dikelola sendiri, konfigurasikan ASM untuk mengekspor rentang secara langsung ke sistem tersebut.

    Versi sebelum 1.18.0.124

    • Sebelum 1.17.2.28: Masuk ke konsol ASM. Di halaman Basic Information, klik Settings, pilih Enable Tracing Analysis, konfigurasikan pengaturan, lalu klik OK.

    • 1.17.2.28 hingga sebelum 1.18.0.124: Lihat bagian Pengaturan Analisis Tracing di "Konfigurasikan pengaturan observabilitas".

    Versi 1.18.0.124 hingga sebelum 1.22.6.89

    Masuk ke Konsol ASM. Arahkan ke Observability Management Center > Link Tracking dan konfigurasikan parameter berikut:

    ParameterDeskripsi
    OpenTelemetry Domain Name (FQDN)Nama domain lengkap (FQDN) dari backend yang dikelola sendiri. Contoh: otel.istio-system.svc.cluster.local
    OpenTelemetry Service PortPort layanan dari backend yang dikelola sendiri. Contoh: 8090

    Versi 1.22.6.89 atau lebih baru

    Masuk ke Konsol ASM, lalu navigasi ke Observability Management Center > Link Tracking untuk memilih dan mengonfigurasi sistem yang dikelola sendiri.

    Penting

    Backend tracing yang dikelola sendiri harus dideploy di dalam instans ASM atau didaftarkan melalui ServiceEntry. Jika backend berjalan di luar mesh, buat ServiceEntry agar dapat diakses. Lihat ServiceEntry.

    Parameter konfigurasi bergantung pada protokol ekspor:

    OpenTelemetry (gRPC)

    ParameterDeskripsi
    Service domain name (full FQDN)FQDN dari backend. Contoh: otel.istio-system.svc.cluster.local
    Service PortPort layanan. Contoh: 8090
    TimeoutOpsional. Timeout permintaan dalam detik. Contoh: 1. Dinonaktifkan secara default.
    Request HeaderOpsional. Header kustom. Contoh: authentication: token-xxx. Kosong secara default.

    OpenTelemetry (HTTP)

    ParameterDeskripsi
    Service domain name (full FQDN)FQDN dari backend. Contoh: otel.istio-system.svc.cluster.local
    Service PortPort layanan. Contoh: 8090
    Request PathPath permintaan HTTP. Contoh: /api/v2/spans. Default: /
    TimeoutOpsional. Timeout permintaan dalam detik. Contoh: 1. Dinonaktifkan secara default.
    Request HeaderOpsional. Header kustom. Contoh: authentication: token-xxx. Kosong secara default.

    Zipkin

    ParameterDeskripsi
    Service domain name (full FQDN)FQDN dari backend. Contoh: zipkin.istio-system.svc.cluster.local
    Service PortPort layanan. Contoh: 8090
    Request PathPath permintaan HTTP. Contoh: /api/v2/spans. Default: /api/v2/spans

    SkyWalking

    ParameterDeskripsi
    Service domain name (full FQDN)FQDN dari backend. Contoh: skywalking.istio-system.svc.cluster.local
    Service PortPort layanan. Contoh: 8090

    Verifikasi data tracing

    Setelah konfigurasi, hasilkan traffic dan pastikan jejak muncul di backend.

    Deploy aplikasi contoh

    Deploy aplikasi Bookinfo dan sleep ke kluster data-plane untuk menghasilkan traffic yang dapat dilacak.

    1. Buat file bernama bookinfo.yaml dan salin konten berikut ke dalamnya.

      Bentangkan untuk melihat detail

         apiVersion: v1
   kind: Service
   metadata:
     name: details
     labels:
       app: details
       service: details
   spec:
     ports:
     - port: 9080
       name: http
     selector:
       app: details
   ---
   apiVersion: v1
   kind: ServiceAccount
   metadata:
     name: bookinfo-details
     labels:
       account: details
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: details-v1
     labels:
       app: details
       version: v1
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: details
         version: v1
     template:
       metadata:
         labels:
           app: details
           version: v1
       spec:
         serviceAccountName: bookinfo-details
         containers:
         - name: details
           image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-details-v1:1.20.1
           imagePullPolicy: IfNotPresent
           ports:
           - containerPort: 9080
   ---
   ##################################################################################################
   # Ratings service
   ##################################################################################################
   apiVersion: v1
   kind: Service
   metadata:
     name: ratings
     labels:
       app: ratings
       service: ratings
   spec:
     ports:
     - port: 9080
       name: http
     selector:
       app: ratings
   ---
   apiVersion: v1
   kind: ServiceAccount
   metadata:
     name: bookinfo-ratings
     labels:
       account: ratings
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: ratings-v1
     labels:
       app: ratings
       version: v1
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: ratings
         version: v1
     template:
       metadata:
         labels:
           app: ratings
           version: v1
       spec:
         serviceAccountName: bookinfo-ratings
         containers:
         - name: ratings
           image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-ratings-v1:1.20.1
           imagePullPolicy: IfNotPresent
           ports:
           - containerPort: 9080
   ---
   ##################################################################################################
   # Reviews service
   ##################################################################################################
   apiVersion: v1
   kind: Service
   metadata:
     name: reviews
     labels:
       app: reviews
       service: reviews
   spec:
     ports:
     - port: 9080
       name: http
     selector:
       app: reviews
   ---
   apiVersion: v1
   kind: ServiceAccount
   metadata:
     name: bookinfo-reviews
     labels:
       account: reviews
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: reviews-v1
     labels:
       app: reviews
       version: v1
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: reviews
         version: v1
     template:
       metadata:
         labels:
           app: reviews
           version: v1
       spec:
         serviceAccountName: bookinfo-reviews
         containers:
         - name: reviews
           image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-reviews-v1:1.20.1
           imagePullPolicy: IfNotPresent
           env:
           - name: LOG_DIR
             value: "/tmp/logs"
           ports:
           - containerPort: 9080
           volumeMounts:
           - name: tmp
             mountPath: /tmp
           - name: wlp-output
             mountPath: /opt/ibm/wlp/output
         volumes:
         - name: wlp-output
           emptyDir: {}
         - name: tmp
           emptyDir: {}
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: reviews-v2
     labels:
       app: reviews
       version: v2
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: reviews
         version: v2
     template:
       metadata:
         labels:
           app: reviews
           version: v2
       spec:
         serviceAccountName: bookinfo-reviews
         containers:
         - name: reviews
           image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-reviews-v2:1.20.1
           imagePullPolicy: IfNotPresent
           env:
           - name: LOG_DIR
             value: "/tmp/logs"
           ports:
           - containerPort: 9080
           volumeMounts:
           - name: tmp
             mountPath: /tmp
           - name: wlp-output
             mountPath: /opt/ibm/wlp/output
         volumes:
         - name: wlp-output
           emptyDir: {}
         - name: tmp
           emptyDir: {}
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: reviews-v3
     labels:
       app: reviews
       version: v3
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: reviews
         version: v3
     template:
       metadata:
         labels:
           app: reviews
           version: v3
       spec:
         serviceAccountName: bookinfo-reviews
         containers:
         - name: reviews
           image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-reviews-v3:1.20.1
           imagePullPolicy: IfNotPresent
           env:
           - name: LOG_DIR
             value: "/tmp/logs"
           ports:
           - containerPort: 9080
           volumeMounts:
           - name: tmp
             mountPath: /tmp
           - name: wlp-output
             mountPath: /opt/ibm/wlp/output
         volumes:
         - name: wlp-output
           emptyDir: {}
         - name: tmp
           emptyDir: {}
   ---
   ##################################################################################################
   # Productpage services
   ##################################################################################################
   apiVersion: v1
   kind: Service
   metadata:
     name: productpage
     labels:
       app: productpage
       service: productpage
   spec:
     ports:
     - port: 9080
       name: http
     selector:
       app: productpage
   ---
   apiVersion: v1
   kind: ServiceAccount
   metadata:
     name: bookinfo-productpage
     labels:
       account: productpage
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: productpage-v1
     labels:
       app: productpage
       version: v1
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: productpage
         version: v1
     template:
       metadata:
         annotations:
           prometheus.io/scrape: "true"
           prometheus.io/port: "9080"
           prometheus.io/path: "/metrics"
         labels:
           app: productpage
           version: v1
       spec:
         serviceAccountName: bookinfo-productpage
         containers:
         - name: productpage
           image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-productpage-v1:1.20.1
           imagePullPolicy: IfNotPresent
           ports:
           - containerPort: 9080
           volumeMounts:
           - name: tmp
             mountPath: /tmp
         volumes:
         - name: tmp
           emptyDir: {}
   ---

    2. Deploy aplikasi Bookinfo ke kluster data-plane:

         kubectl --kubeconfig=${DATA_PLANE_KUBECONFIG} apply -f bookinfo.yaml

    3. Buat file bernama sleep.yaml dan salin konten berikut ke dalamnya.

      Bentangkan untuk melihat sleep.yaml

         apiVersion: v1
   kind: ServiceAccount
   metadata:
     name: sleep
   ---
   apiVersion: v1
   kind: Service
   metadata:
     name: sleep
     labels:
       app: sleep
       service: sleep
   spec:
     ports:
     - port: 80
       name: http
     selector:
       app: sleep
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: sleep
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: sleep
     template:
       metadata:
         labels:
           app: sleep
       spec:
         terminationGracePeriodSeconds: 0
         serviceAccountName: sleep
         containers:
         - name: sleep
           image: registry.cn-hangzhou.aliyuncs.com/acs/curl:8.1.2
           command: ["/bin/sleep", "infinity"]
           imagePullPolicy: IfNotPresent
           volumeMounts:
           - mountPath: /etc/sleep/tls
             name: secret-volume
         volumes:
         - name: secret-volume
           secret:
             secretName: sleep-secret
             optional: true
   ---

    4. Deploy aplikasi sleep:

         kubectl --kubeconfig=${DATA_PLANE_KUBECONFIG} apply -f sleep.yaml

    Hasilkan traffic uji

    Dari Pod sleep, kirim 100 permintaan ke productpage Bookinfo:

    kubectl exec -it deploy/sleep -- sh -c 'for i in $(seq 1 100); do curl -s productpage:9080/productpage > /dev/null; done'

    Lihat jejak di Managed Service for OpenTelemetry

    1. Masuk ke Konsol Managed Service for OpenTelemetry.

    2. Di panel navigasi sebelah kiri, klik Application List. Layanan Bookinfo akan muncul sebagai aplikasi terpisah, masing-masing menampilkan rentang masuk dan keluar.

      Application List in Managed Service for OpenTelemetry

    Lihat juga
