Kaitkan beberapa instans CLB dengan gateway ASM Ingress - Alibaba Cloud Service Mesh

Anda dapat mengasosiasikan beberapa instans Classic Load Balancer (CLB) dengan gateway ingress Service Mesh (ASM), sehingga memungkinkan penggunaan beberapa instans CLB untuk mengakses gateway tersebut. Topik ini menjelaskan cara mengakses gateway ingress menggunakan beberapa instans CLB yang diasosiasikan.

Prasyarat

Kluster telah ditambahkan ke instans ASM.
Sebuah gateway ingress diterapkan di kluster Container Service for Kubernetes (ACK) yang telah ditambahkan ke instans ASM. Untuk informasi lebih lanjut, lihat Buat Gateway Ingress.
Setelah gateway ingress diterapkan, layanan bernama istio-ingressgateway secara otomatis dibuat di kluster ACK.
Aplikasi Bookinfo dan sumber daya Istio diterapkan di instans ASM sehingga aplikasi Bookinfo dapat diakses menggunakan gateway ingress. Untuk informasi lebih lanjut, lihat Terapkan Aplikasi di Kluster ACK yang Ditambahkan ke Instans ASM dan Gunakan Sumber Daya Istio untuk Merutekan Trafik ke Versi Layanan yang Berbeda.

Prosedur

Untuk membuat instans CLB tambahan bagi gateway ingress, buat layanan yang diasosiasikan dengan instans CLB tersebut.

Catatan

Jika Anda menghapus layanan yang diasosiasikan dengan instans CLB, instans CLB juga akan dihapus.

Masuk ke Konsol ACK. Di panel navigasi kiri, klik Clusters.
Di halaman Clusters, temukan kluster yang ingin Anda kelola dan klik nama kluster atau pilih Details di kolom Actions. Halaman detail kluster akan muncul.
Di panel navigasi kiri halaman detail, pilih Network > Services.
Di bagian atas halaman Services, atur parameter Namespace ke istio-system dan klik Create Resources in YAML di pojok kanan atas.

Di halaman Create, pilih Custom dari daftar drop-down Sample Template, masukkan konten berikut di bidang Template, lalu klik Create.

Penting

Nilai parameter nodePort tidak boleh sama dengan nomor port yang sudah ada.

apiVersion: v1
kind: Service
metadata:
  annotations:
    service.beta.kubernetes.io/alibaba-cloud-loadbalancer-spec: slb.s1.small
    service.beta.kubernetes.io/alicloud-loadbalancer-address-type: internet
  labels:
    app: istio-ingressgateway
    asm-system: 'true'
    istio: ingressgateway
  name: istio-ingressgateway-2
  namespace: istio-system
spec:
  externalTrafficPolicy: Cluster
  ports:
    - name: http-0
      nodePort: 30544
      port: 80
      protocol: TCP
      targetPort: 80
    - name: https-2
      nodePort: 30682
      port: 443
      protocol: TCP
      targetPort: 443
  selector:
    app: istio-ingressgateway
    asm-system: 'true'
    istio: ingressgateway
    provider: asm
  sessionAffinity: None
  type: LoadBalancer

name: Nama layanan yang akan dibuat. Dalam contoh ini, nilainya diatur ke istio-ingressgateway-2.
service.beta.kubernetes.io/alibaba-cloud-loadbalancer-spec: Spesifikasi instans CLB. Nilai valid: slb.s1.small, slb.s2.small, slb.s2.medium, slb.s3.small, slb.s3.medium, dan slb.s3.large.
service.beta.kubernetes.io/alicloud-loadbalancer-address-type: Tipe jaringan instans CLB yang akan dibuat. Nilai valid:
- internet: Instans CLB yang menghadap Internet.
- intranet: Instans CLB akses internal.

Setelah layanan dibuat, instans CLB secara otomatis dibuat.

Akses gateway ingress menggunakan beberapa instans CLB.
1. Dapatkan alamat IP menggunakan port 80 dari layanan istio-ingressgateway dan istio-ingressgateway-2 di kolom External IP pada halaman Services.
2. Masukkan http://<alamat IP layanan istio-ingressgateway>/productpage dan http://<alamat IP layanan istio-ingressgateway-2>/productpage di bilah alamat browser.

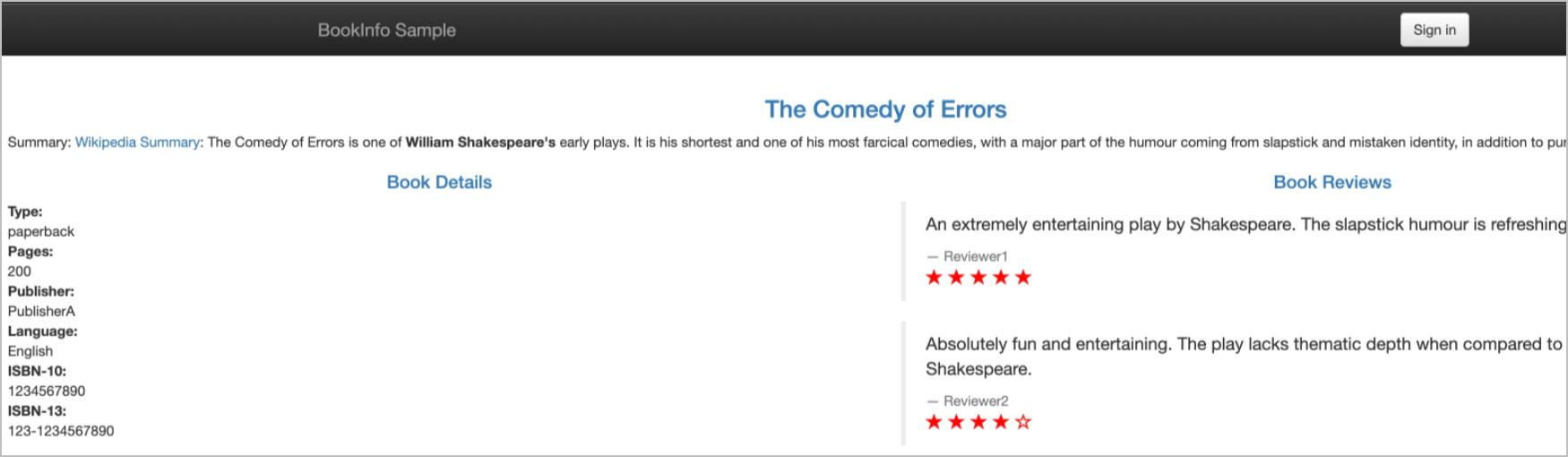

  Jika halaman aplikasi Bookinfo muncul setelah Anda memasukkan masing-masing URL, konfigurasi sebelumnya berhasil diterapkan. Dalam hal ini, Anda dapat mengakses gateway ingress menggunakan beberapa instans CLB.
