Cara Membangun Kelompok Node Elastis dengan Gambar Kustom - Container Service for Kubernetes

Untuk mempersingkat durasi sebuah node mencapai status Ready di cloud, disarankan untuk menginstal paket perangkat lunak yang diperlukan menggunakan gambar kustom. Hal ini dapat secara signifikan mengurangi waktu yang dibutuhkan dan meningkatkan efisiensi startup sistem. Topik ini menjelaskan cara membangun kelompok node elastis untuk kluster terdaftar menggunakan gambar kustom.

Prasyarat

Kluster terdaftar telah dibuat dan kluster Kubernetes mandiri telah terhubung ke kluster terdaftar. Untuk informasi lebih lanjut, lihat Buat Kluster Terdaftar ACK One.
Jaringan dari kluster Kubernetes mandiri terhubung ke Virtual Private Cloud (VPC) dari kluster terdaftar. Untuk informasi lebih lanjut, lihat Skenario Berbasis Jaringan untuk Koneksi VPC.
Object Storage Service (OSS) telah diaktifkan dan Bucket OSS telah dibuat. Untuk informasi lebih lanjut, lihat Aktifkan OSS dan Buat Bucket.
Klien kubectl telah terhubung ke kluster terdaftar. Untuk informasi lebih lanjut, lihat Dapatkan File kubeconfig Kluster dan Gunakan kubectl untuk Terhubung ke Kluster.

Langkah-langkah

Catatan

Contoh ini menggunakan sistem operasi CentOS 7.9 untuk membangun kelompok node elastis dengan gambar kustom. Versi kluster Kubernetes 1.28.3 dihubungkan menggunakan file biner.
Lanjutkan ke Langkah 3 jika Anda sudah memiliki gambar kustom siap digunakan.

Langkah 1: Buat kelompok node cloud dan tambahkan node ke dalamnya

Pilih Bucket OSS, buat file bernama join-ecs-node.sh, salin konten berikut ke dalam file tersebut, lalu unggah.

echo "ID penyedia node adalah $ALIBABA_CLOUD_PROVIDER_ID"
echo "Nama node adalah $ALIBABA_CLOUD_NODE_NAME"
echo "Label node adalah $ALIBABA_CLOUD_LABELS"
echo "Taints node adalah $ALIBABA_CLOUD_TAINTS"

Dapatkan URL file join-ecs-node.sh (Anda dapat menggunakan URL yang ditandatangani) dan modifikasi skrip konfigurasi kustom di kluster.
1. Jalankan perintah berikut untuk mengedit ack-agent-config:
```
kubectl edit cm ack-agent-config -n kube-system
```
2. Modifikasi bidang addNodeScriptPath. Konfigurasi yang diperbarui adalah sebagai berikut:
```
apiVersion: v1
data:
  addNodeScriptPath: https://kubelet-****.oss-cn-hangzhou-internal.aliyuncs.com/join-ecs-nodes.sh
kind: ConfigMap
metadata:
  name: ack-agent-config
  namespace: kube-system
```
Buat kelompok node cloud bernama cloud-test dan atur parameter Expected Nodes menjadi 1. Untuk informasi lebih lanjut, lihat Buat dan Kelola Kelompok Node.
Penting

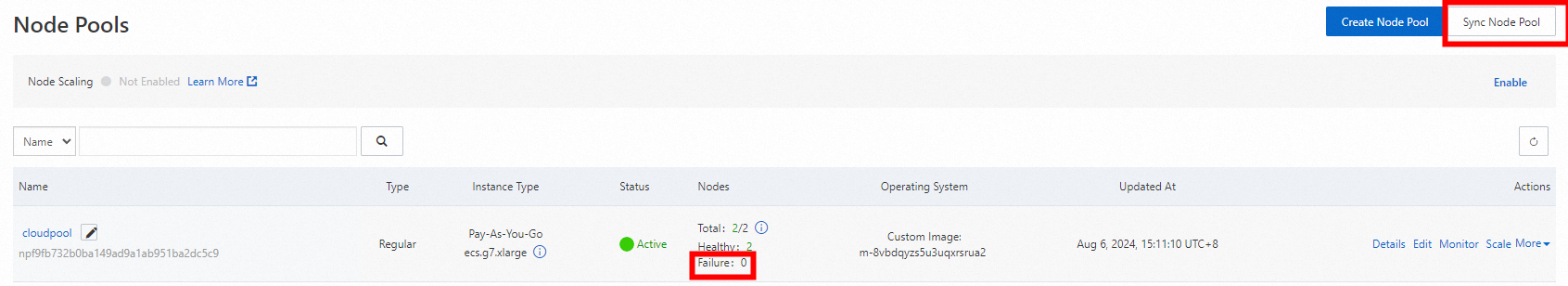

Sebuah node baru akan berada dalam status Gagal karena belum diinisialisasi dengan tugas pengaturan, seperti menginstal paket perangkat lunak node. Pastikan Anda dapat masuk ke node melalui SSH untuk inisialisasi pada langkah-langkah selanjutnya.

Langkah 2: Konfigurasikan node dan ekspor gambar kustom

Masuk ke node dan jalankan perintah berikut untuk memeriksa informasi node:

cat /var/log/acs/init.log

Output yang Diharapkan:

ID penyedia node adalah cn-zhangjiakou.i-xxxxx
Nama node adalah cn-zhangjiakou.192.168.66.xx
Label node adalah alibabacloud.com/nodepool-id=npf9fbxxxxxx,ack.aliyun.com=c22b1a2e122ff4fde85117de4xxxxxx,alibabacloud.com/instance-id=i-8vb7m7nt3dxxxxxxx,alibabacloud.com/external=true
Taints node adalah

Output yang diharapkan menunjukkan bahwa skrip kustom dapat memperoleh informasi node. Catat informasi ini dan tambahkan ke parameter startup kubelet pada langkah-langkah berikutnya.

Jalankan perintah berikut untuk mengonfigurasi lingkungan dasar:

# Instal paket alat.
yum update -y && yum -y install  wget psmisc vim net-tools nfs-utils telnet yum-utils device-mapper-persistent-data lvm2 git tar curl

# Nonaktifkan firewall.
systemctl disable --now firewalld

# Nonaktifkan SELinux.
setenforce 0
sed -i 's#SELINUX=enforcing#SELINUX=disabled#g' /etc/selinux/config

# Nonaktifkan partisi swap.
sed -ri 's/.*swap.*/#&/' /etc/fstab
swapoff -a && sysctl -w vm.swappiness=0

# Konfigurasi jaringan.
systemctl disable --now NetworkManager
systemctl start network && systemctl enable network

# Sinkronisasi waktu.
ln -svf /usr/share/zoneinfo/Asia/Shanghai /etc/localtime
yum install ntpdate -y
ntpdate ntp.aliyun.com

# Konfigurasikan ulimit.
ulimit -SHn 65535
cat >> /etc/security/limits.conf <<EOF
* soft nofile 655360
* hard nofile 131072
* soft nproc 655350
* hard nproc 655350
* seft memlock unlimited
* hard memlock unlimitedd
EOF

Catatan

Setelah menyelesaikan konfigurasi lingkungan di atas, tingkatkan kernel ke versi 4.18 atau lebih baru dan instal ipvsadm.

Instal containerd.

Jalankan perintah berikut untuk mengunduh plug-in jaringan dan paket containerd:

wget https://github.com/containernetworking/plugins/releases/download/v1.3.0/cni-plugins-linux-amd64-v1.3.0.tgz
mkdir -p /etc/cni/net.d /opt/cni/bin
# Ekstrak paket binari cni
tar xf cni-plugins-linux-amd64-v*.tgz -C /opt/cni/bin/
wget https://github.com/containerd/containerd/releases/download/v1.7.8/containerd-1.7.8-linux-amd64.tar.gz
tar -xzf cri-containerd-cni-*-linux-amd64.tar.gz -C /

Jalankan perintah berikut untuk membuat file konfigurasi startup layanan:

cat > /etc/systemd/system/containerd.service <<EOF
[Unit]
Description=containerd container runtime
Documentation=https://containerd.io
After=network.target local-fs.target

[Service]
ExecStartPre=-/sbin/modprobe overlay
ExecStart=/usr/local/bin/containerd
Type=notify
Delegate=yes
KillMode=process
Restart=always
RestartSec=5
LimitNPROC=infinity
LimitCORE=infinity
LimitNOFILE=infinity
TasksMax=infinity
OOMScoreAdjust=-999

[Install]
WantedBy=multi-user.target
EOF

Jalankan perintah berikut untuk mengonfigurasi modul yang diperlukan oleh containerd:

cat <<EOF | sudo tee /etc/modules-load.d/containerd.conf
overlay
br_netfilter
EOF
systemctl restart systemd-modules-load.service

Jalankan perintah berikut untuk mengonfigurasi kernel yang diperlukan oleh containerd:

cat <<EOF | sudo tee /etc/sysctl.d/99-kubernetes-cri.conf
net.bridge.bridge-nf-call-iptables  = 1
net.ipv4.ip_forward                 = 1
net.bridge.bridge-nf-call-ip6tables = 1
EOF

# Muat kernel
sysctl --system

Jalankan perintah berikut untuk membuat file konfigurasi untuk containerd:

mkdir -p /etc/containerd
containerd config default | tee /etc/containerd/config.toml

# Modifikasi file konfigurasi containerd
sed -i "s#SystemdCgroup\ \=\ false#SystemdCgroup\ \=\ true#g" /etc/containerd/config.toml
cat /etc/containerd/config.toml | grep SystemdCgroup
sed -i "s#registry.k8s.io#m.daocloud.io/registry.k8s.io#g" /etc/containerd/config.toml
cat /etc/containerd/config.toml | grep sandbox_image
sed -i "s#config_path\ \=\ \"\"#config_path\ \=\ \"/etc/containerd/certs.d\"#g" /etc/containerd/config.toml
cat /etc/containerd/config.toml | grep certs.d

# Konfigurasikan akselerator
mkdir /etc/containerd/certs.d/docker.io -pv
cat > /etc/containerd/certs.d/docker.io/hosts.toml << EOF
server = "https://docker.io"
[host."https://hub-mirror.c.163.com"]
  capabilities = ["pull", "resolve"]
EOF

Jalankan perintah berikut untuk mengatur containerd agar berjalan saat startup sistem:

systemctl daemon-reload
# Digunakan untuk memuat ulang file unit yang dikelola oleh systemd. Saat Anda menambahkan atau memodifikasi file unit (seperti file .service, file .socket, dll.), Anda perlu menjalankan perintah ini untuk menyegarkan konfigurasi systemd dari file tersebut.

systemctl enable --now containerd.service
systemctl start containerd.service
systemctl status containerd.service

Jalankan perintah berikut untuk mengonfigurasi perintah crictl:

wget https://mirrors.chenby.cn/https://github.com/kubernetes-sigs/cri-tools/releases/download/v1.28.0/crictl-v1.28.0-linux-amd64.tar.gz
tar xf crictl-v*-linux-amd64.tar.gz -C /usr/bin/
# Hasilkan file konfigurasi
cat > /etc/crictl.yaml <<EOF
runtime-endpoint: unix:///run/containerd/containerd.sock
image-endpoint: unix:///run/containerd/containerd.sock
timeout: 10
debug: false
EOF

# Uji
systemctl restart  containerd
crictl info

Instal kubelet dan kube-proxy.

Dapatkan file biner, masuk ke Master node, lalu salin file biner ke node.
```
scp /usr/local/bin/kube{let,-proxy} $NODEIP:/usr/local/bin/
```

Dapatkan sertifikat dan jalankan perintah berikut untuk membuat direktori penyimpanan sertifikat secara lokal:

mkdir -p /etc/kubernetes/pki

Masuk ke master node dan salin sertifikat ke node.

for FILE in pki/ca.pem pki/ca-key.pem pki/front-proxy-ca.pem bootstrap-kubelet.kubeconfig kube-proxy.kubeconfig;
  do scp /etc/kubernetes/$FILE $NODE:/etc/kubernetes/${FILE}; done

Jalankan perintah berikut untuk mengonfigurasi Layanan kubelet. Isi variabel terkait kelompok node yang diperoleh di Langkah 2.

mkdir -p /var/lib/kubelet /var/log/kubernetes /etc/systemd/system/kubelet.service.d /etc/kubernetes/manifests/

# Konfigurasikan layanan kubelet di semua node k8s
cat > /usr/lib/systemd/system/kubelet.service << EOF

[Unit]
Description=Kubernetes Kubelet
Documentation=https://github.com/kubernetes/kubernetes
After=network-online.target firewalld.service containerd.service
Wants=network-online.target
Requires=containerd.service

[Service]
ExecStart=/usr/local/bin/kubelet \\
    --node-ip=${ALIBABA_CLOUD_NODE_NAME} \\
    --hostname-override=${ALIBABA_CLOUD_NODE_NAME} \\
    --node-labels=${ALIBABA_CLOUD_LABELS} \\
    --provider-id=${ALIBABA_CLOUD_PROVIDER_ID} \\
    --register-with-taints=${ALIBABA_CLOUD_TAINTS} \\
    --bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.kubeconfig  \\
    --kubeconfig=/etc/kubernetes/kubelet.kubeconfig \\
    --config=/etc/kubernetes/kubelet-conf.yml \\
    --container-runtime-endpoint=unix:///run/containerd/containerd.sock

[Install]
WantedBy=multi-user.target
EOF

Jalankan perintah berikut untuk membuat file konfigurasi startup untuk kubelet:

cat > /etc/kubernetes/kubelet-conf.yml <<EOF
apiVersion: kubelet.config.k8s.io/v1beta1
kind: KubeletConfiguration
address: 0.0.0.0
port: 10250
readOnlyPort: 10255
authentication:
  anonymous:
    enabled: false
  webhook:
    cacheTTL: 2m0s
    enabled: true
  x509:
    clientCAFile: /etc/kubernetes/pki/ca.pem
authorization:
  mode: Webhook
  webhook:
    cacheAuthorizedTTL: 5m0s
    cacheUnauthorizedTTL: 30s
cgroupDriver: systemd
cgroupsPerQOS: true
clusterDNS:
- 10.96.0.10
clusterDomain: cluster.local
containerLogMaxFiles: 5
containerLogMaxSize: 10Mi
contentType: application/vnd.kubernetes.protobuf
cpuCFSQuota: true
cpuManagerPolicy: none
cpuManagerReconcilePeriod: 10s
enableControllerAttachDetach: true
enableDebuggingHandlers: true
enforceNodeAllocatable:
- pods
eventBurst: 10
eventRecordQPS: 5
evictionHard:
  imagefs.available: 15%
  memory.available: 100Mi
  nodefs.available: 10%
  nodefs.inodesFree: 5%
evictionPressureTransitionPeriod: 5m0s
failSwapOn: true
fileCheckFrequency: 20s
hairpinMode: promiscuous-bridge
healthzBindAddress: 127.0.0.1
healthzPort: 10248
httpCheckFrequency: 20s
imageGCHighThresholdPercent: 85
imageGCLowThresholdPercent: 80
imageMinimumGCAge: 2m0s
iptablesDropBit: 15
iptablesMasqueradeBit: 14
kubeAPIBurst: 10
kubeAPIQPS: 5
makeIPTablesUtilChains: true
maxOpenFiles: 1000000
maxPods: 110
nodeStatusUpdateFrequency: 10s
oomScoreAdj: -999
podPidsLimit: -1
registryBurst: 10
registryPullQPS: 5
resolvConf: /etc/resolv.conf
rotateCertificates: true
runtimeRequestTimeout: 2m0s
serializeImagePulls: true
staticPodPath: /etc/kubernetes/manifests
streamingConnectionIdleTimeout: 4h0m0s
syncFrequency: 1m0s
volumeStatsAggPeriod: 1m0s
EOF

Jalankan perintah berikut untuk memulai kubelet:

systemctl daemon-reload
# Digunakan untuk memuat ulang file unit yang dikelola oleh systemd. Saat Anda menambahkan atau memodifikasi file unit (seperti file .service, file .socket, dll.), Anda perlu menjalankan perintah ini untuk menyegarkan konfigurasi systemd dari file tersebut.

systemctl enable --now kubelet.service
systemctl start kubelet.service
systemctl status kubelet.service

Jalankan perintah berikut untuk memeriksa informasi kluster:
```
kubectl  get node
```

Masuk ke master node dan dapatkan KubeConfig yang diperlukan oleh kube-proxy.

scp /etc/kubernetes/kube-proxy.kubeconfig $NODE:/etc/kubernetes/kube-proxy.kubeconfig

Jalankan perintah berikut untuk menambahkan konfigurasi untuk Layanan kube-proxy:

cat >  /usr/lib/systemd/system/kube-proxy.service << EOF
[Unit]
Description=Kubernetes Kube Proxy
Documentation=https://github.com/kubernetes/kubernetes
After=network.target

[Service]
ExecStart=/usr/local/bin/kube-proxy \\
  --config=/etc/kubernetes/kube-proxy.yaml \\
  --v=2
Restart=always
RestartSec=10s

[Install]
WantedBy=multi-user.target

EOF

Jalankan perintah berikut untuk menambahkan konfigurasi startup untuk kube-proxy:

cat > /etc/kubernetes/kube-proxy.yaml << EOF
apiVersion: kubeproxy.config.k8s.io/v1alpha1
bindAddress: 0.0.0.0
clientConnection:
  acceptContentTypes: ""
  burst: 10
  contentType: application/vnd.kubernetes.protobuf
  kubeconfig: /etc/kubernetes/kube-proxy.kubeconfig
  qps: 5
clusterCIDR: 172.16.0.0/12,fc00:2222::/112
configSyncPeriod: 15m0s
conntrack:
  max: null
  maxPerCore: 32768
  min: 131072
  tcpCloseWaitTimeout: 1h0m0s
  tcpEstablishedTimeout: 24h0m0s
enableProfiling: false
healthzBindAddress: 0.0.0.0:10256
hostnameOverride: ""
iptables:
  masqueradeAll: false
  masqueradeBit: 14
  minSyncPeriod: 0s
  syncPeriod: 30s
ipvs:
  masqueradeAll: true
  minSyncPeriod: 5s
  scheduler: "rr"
  syncPeriod: 30s
kind: KubeProxyConfiguration
metricsBindAddress: 127.0.0.1:10249
mode: "ipvs"
nodePortAddresses: null
oomScoreAdj: -999
portRange: ""
udpIdleTimeout: 250ms
EOF

Jalankan perintah berikut untuk memulai kube-proxy:

systemctl daemon-reload
# Digunakan untuk memuat ulang file unit yang dikelola oleh systemd. Saat Anda menambahkan atau memodifikasi file unit (seperti file .service, file .socket, dll.), Anda perlu menjalankan perintah ini untuk menyegarkan konfigurasi systemd dari file tersebut.

systemctl enable --now kube-proxy.service
systemctl restart kube-proxy.service
systemctl status kube-proxy.service

Sinkronkan status kelompok node.
1. Masuk ke Konsol ACK. Di panel navigasi kiri, klik Clusters.
2. Di halaman Clusters, temukan kluster yang diinginkan dan klik namanya. Di panel kiri, pilih Nodes > Node Pools.
3. Di sebelah kanan halaman Node Pools, klik Sync Node Pool. Tunggu hingga sinkronisasi selesai dan Anda akan melihat tidak ada node yang berada dalam status Kegagalan.
Ekspor gambar kustom.
1. Masuk ke Konsol ECS.
2. Di panel navigasi kiri, pilih Instances & Images > Instances.

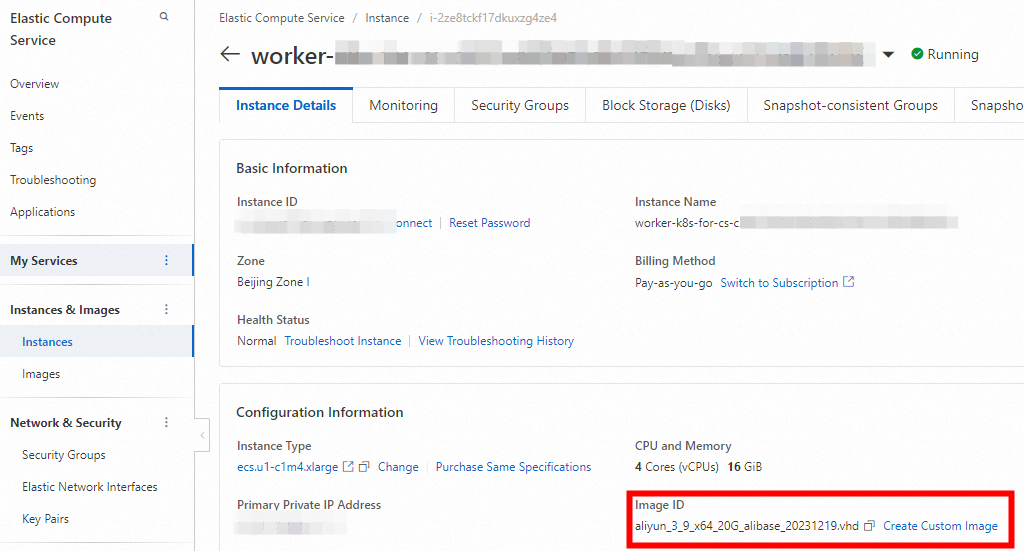

3. Klik Instance ID, lalu buka tab Instance Details, dan klik Create Custom Image.
4. Di panel navigasi kiri, pilih Instances & Images > Images.
5. Di halaman gambar, Anda akan melihat Custom Image yang telah dibuat dengan kolom Status sebagai Available.

Langkah 3: Gunakan gambar kustom untuk memodifikasi atau membuat kelompok node cloud

Catatan

Jika Anda menggunakan gambar kustom yang ada dan melewati Langkah 1 dan Langkah 2, Anda harus menggunakan gambar kustom untuk membuat kelompok node terlebih dahulu. Untuk informasi lebih lanjut, lihat Buat dan Kelola Kelompok Node.

Di halaman Clusters, temukan kluster yang diinginkan dan klik namanya. Di panel kiri, pilih Nodes > Node Pools.
Di halaman Node Pools, temukan Node Pool, klik Edit di sebelah kanan di kolom Aksi, perluas Advanced Options dan ubah gambar kelompok node dengan memilih gambar kustom di samping Custom Image.

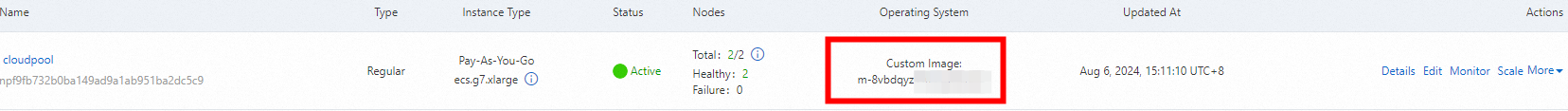

Anda dapat melihat bahwa kolom Operating System di halaman Node Pools diperbarui menjadi Custom Image.

Langkah 4: Modifikasi skrip inisialisasi untuk node agar menerima parameter terkait Alibaba Cloud

Catatan

Anda harus membersihkan sertifikat kubelet residu di gambar kustom seperti yang ditunjukkan pada baris ketujuh skrip.
Jika Anda memiliki kelompok node kustom yang ada, lihat Langkah 1 untuk mengonfigurasi URL unduhan skrip kustom.

Gunakan konten berikut untuk membuat atau memperbarui file join-ecs-node.sh. Karena gambar kustom berisi paket alat dan dependensi yang diperlukan untuk node, skrip kustom hanya menerima dan memperbarui parameter kelompok node.

echo "ID penyedia node adalah $ALIBABA_CLOUD_PROVIDER_ID"
echo "Nama node adalah $ALIBABA_CLOUD_NODE_NAME"
echo "Label node adalah $ALIBABA_CLOUD_LABELS"
echo "Taints node adalah $ALIBABA_CLOUD_TAINTS"
systemctl stop kubelet.service
echo "Hapus sertifikat kubelet lama" # Perlu menghapus sertifikat node lama
rm -rf /var/lib/kubelet/pki/*
echo "Tambahkan konfigurasi layanan kubelet"
# Konfigurasikan layanan kubelet
cat > /usr/lib/systemd/system/kubelet.service << EOF

[Unit]
Description=Kubernetes Kubelet
Documentation=https://github.com/kubernetes/kubernetes
After=network-online.target firewalld.service containerd.service
Wants=network-online.target
Requires=containerd.service

[Service]
ExecStart=/usr/local/bin/kubelet \\
    --node-ip=${ALIBABA_CLOUD_NODE_NAME} \\
    --hostname-override=${ALIBABA_CLOUD_NODE_NAME} \\
    --node-labels=${ALIBABA_CLOUD_LABELS} \\
    --provider-id=${ALIBABA_CLOUD_PROVIDER_ID} \\
    --register-with-taints=${ALIBABA_CLOUD_TAINTS} \\
    --bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.kubeconfig  \\
    --kubeconfig=/etc/kubernetes/kubelet.kubeconfig \\
    --config=/etc/kubernetes/kubelet-conf.yml \\
    --container-runtime-endpoint=unix:///run/containerd/containerd.sock

[Install]
WantedBy=multi-user.target
EOF

systemctl daemon-reload
# Mulai Layanan Kubelet
systemctl start kubelet.service

Perbarui skrip join-ecs-node.sh di OSS.

Langkah 5: Skalakan kelompok node

Di halaman Clusters, temukan kluster yang diinginkan dan klik namanya. Di panel kiri, pilih Nodes > Node Pools.
Pergi ke halaman Node Pools, temukan kelompok node, klik More > Scale di sebelah kanan di kolom Aksi, dan tambahkan node baru.
Status menunjukkan bahwa kedua node normal, yang menunjukkan bahwa kelompok node elastis telah dibangun.
Anda dapat mengonfigurasi kebijakan penskalaan otomatis untuk kelompok node. Untuk informasi lebih lanjut, lihat Konfigurasikan Penskalaan Otomatis.
