Gunakan snapshot volume yang dibuat dari disk - Container Service for Kubernetes

Snapshot volume membantu Anda mencadangkan dan memulihkan data aplikasi. Topik ini menjelaskan cara membuat snapshot untuk volume disk menggunakan resource VolumeSnapshot serta cara memulihkan data dari snapshot tersebut.

Prasyarat

Pastikan hal-hal berikut:

Kluster ACK yang dikelola menjalankan Kubernetes versi 1.18 atau lebih baru.
Layanan Snapshot Elastic Compute Service (ECS) telah diaktifkan (aktivasi gratis; Anda hanya dikenai biaya untuk snapshot yang Anda buat).

Cara kerja

Kluster ACK menggunakan volume disk untuk penyimpanan persisten StatefulSet. Snapshot volume dibangun di atas snapshot disk ECS dan dua mekanisme Kubernetes:

VolumeSnapshot: mencadangkan data volume disk.
DataSource: bidang PersistentVolumeClaim (PVC) yang memulihkan data snapshot ke volume baru.

ACK mengimplementasikan snapshot melalui tiga CustomResourceDefinitions (CRDs):

Resource	Deskripsi
VolumeSnapshotContent	Snapshot disk berskala kluster yang disediakan oleh administrator kluster. Analog dengan PersistentVolume (PV).
VolumeSnapshot	Permintaan pengguna berskala namespace untuk snapshot volume. Analog dengan PVC.
VolumeSnapshotClass	Menentukan driver dan parameter untuk pembuatan snapshot. Analog dengan StorageClass tetapi khusus snapshot—volume yang sama dapat memiliki snapshot dengan atribut berbeda (misalnya, periode retensi berbeda).

VolumeSnapshot dan VolumeSnapshotContent saling terikat satu-satu, seperti PVC dan PV:

Jika volumeSnapshotClassName diatur ke VolumeSnapshotClass yang valid, ACK secara otomatis menyediakan VolumeSnapshotContent.
Jika volumeSnapshotClassName dihilangkan atau tidak valid, buat VolumeSnapshotContent secara manual dan ikatkan ke VolumeSnapshot.

Penting

Menghapus VolumeSnapshotContent juga akan menghapus snapshot volume terkait.

Penagihan

Snapshot volume ditagih sebagai snapshot ECS. Lihat Penagihan snapshot.

Batasan

Sebelum membuat snapshot, tinjau batasan berikut:

Kondisi	Perilaku
Versi add-on CSI < V1.22.12-b797ad9-aliyun	Snapshot hanya dapat dibuat dari volume disk yang memiliki PVC terpasang pada pod Berjalan.
Versi plug-in CSI >= V1.22.12-b797ad9-aliyun	Snapshot dapat dibuat dari volume disk apa pun yang digunakan, terlepas dari status pod.

Secara default, akses instans diaktifkan untuk snapshot dinamis dari volume Enhanced SSD (ESSD) dan ESSD AutoPL pada PL0–PL3.
Siklus hidup resource VolumeSnapshot dan VolumeSnapshotContent yang dibuat oleh kelas snapshot csdr-disk-snapshot dikelola oleh Backup center. Untuk menghindari penghapusan sumber daya secara tidak sengaja, jangan mengubah atau menggunakan kelas snapshot ini.

Buat snapshot volume secara dinamis

Buat snapshot dari volume disk yang dikelola ACK secara langsung. ACK secara otomatis menyediakan VolumeSnapshotContent dan snapshot ECS yang mendasarinya.

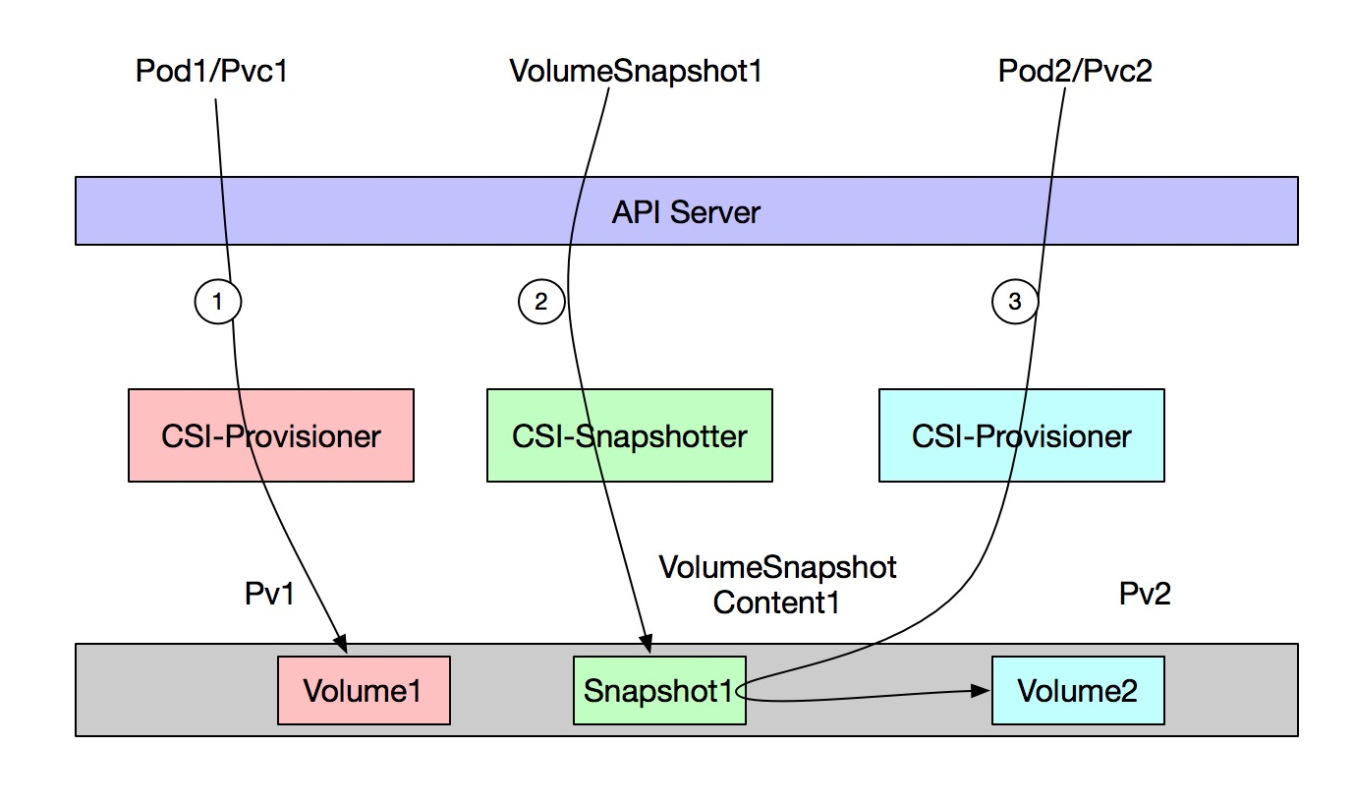

snapshot

Ikhtisar: buat VolumeSnapshotClass (administrator) → deploy aplikasi dengan volume disk → buat VolumeSnapshot (ACK secara otomatis membuat VolumeSnapshotContent dan snapshot ECS) → pulihkan data ke volume baru dari snapshot melalui PVC.

Langkah 1: Buat VolumeSnapshotClass

Ini adalah tugas administrator. Lewati ke Langkah 2 jika kluster Anda sudah memiliki VolumeSnapshotClass.

Buat file volumesnapshotclass.yaml dengan konten berikut:

Parameter	Deskripsi
`retentionDays`	Periode retensi snapshot, dalam hari.
`forceDelete`	Perilaku saat penghapusan snapshot. `"true"` menghapus paksa semua snapshot; `"false"` hanya menghapus snapshot yang tidak digunakan. Nilai default: `"false"` untuk csi-provisioner 1.26.5-92f859a-aliyun dan versi lebih baru; `"true"` untuk versi sebelumnya.
`deletionPolicy`	`Delete`: menghapus VolumeSnapshotContent dan snapshot ECS saat VolumeSnapshot dihapus. `Retain`: menyimpan keduanya.

apiVersion: snapshot.storage.k8s.io/v1
kind: VolumeSnapshotClass
metadata:
  name: default-snapclass
driver: diskplugin.csi.alibabacloud.com
parameters:
  retentionDays: "5"
  forceDelete: "true"
deletionPolicy: Delete

Terapkan manifes:

kubectl apply -f volumesnapshotclass.yaml

Langkah 2: Deploy aplikasi dan tulis data

Buat file nginx.yaml dengan konten berikut:

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: nginx
spec:
  selector:
    matchLabels:
      app: nginx
  serviceName: "nginx"
  replicas: 1
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: anolis-registry.cn-zhangjiakou.cr.aliyuncs.com/openanolis/nginx:1.14.1-8.6
        imagePullPolicy: IfNotPresent
        volumeMounts:
        - name: disk
          mountPath: /data
  volumeClaimTemplates:
  - metadata:
      name: disk
    spec:
      accessModes: [ "ReadWriteOnce" ]
      storageClassName: "alicloud-disk-topology-alltype"
      resources:
        requests:
          storage: 20Gi

Deploy StatefulSet:
```
kubectl apply -f nginx.yaml
```

Verifikasi pod sedang berjalan:

kubectl get pod -l app=nginx

Output yang diharapkan:

NAME        READY   STATUS    RESTARTS   AGE
nginx-0     1/1     Running   0          82s

Tulis data uji ke volume:

kubectl exec -it nginx-0 -- touch /data/test
kubectl exec -it nginx-0 -- ls /data

Output yang diharapkan:

lost+found test

Langkah 3: Buat VolumeSnapshot

Buat file snapshot-1.yaml dengan konten berikut:

apiVersion: snapshot.storage.k8s.io/v1
kind: VolumeSnapshot
metadata:
  name: new-snapshot-demo
  namespace: default
spec:
  volumeSnapshotClassName: default-snapclass   # VolumeSnapshotClass yang digunakan oleh VolumeSnapshot.
  source:
    persistentVolumeClaimName: disk-nginx-0

Terapkan manifes:
```
kubectl apply -f snapshot-1.yaml
```

Langkah 4: Verifikasi snapshot

Periksa status VolumeSnapshot:

kubectl get volumesnapshots

Output yang diharapkan:

NAME                READYTOUSE   SOURCEPVC      SOURCESNAPSHOTCONTENT   RESTORESIZE   SNAPSHOTCLASS       SNAPSHOTCONTENT                                    CREATIONTIME   AGE
new-snapshot-demo   true         disk-nginx-0                           20Gi          default-snapclass   snapcontent-48b04625-679a-490f-9ef3-f04b2b8e6c57   28s            28s

Saat READYTOUSE bernilai true, snapshot siap digunakan.

Periksa VolumeSnapshotContent:

kubectl get VolumeSnapshotContent

Output yang diharapkan:

NAME                                               READYTOUSE   RESTORESIZE   DELETIONPOLICY   DRIVER                            VOLUMESNAPSHOTCLASS   VOLUMESNAPSHOT      VOLUMESNAPSHOTNAMESPACE   AGE
snapcontent-48b04625-679a-490f-9ef3-f04b2b8e6c57   true         21474836480   Delete           diskplugin.csi.alibabacloud.com   default-snapclass     new-snapshot-demo   default                   49s

Snapshot disk ECS juga muncul di halaman Snapshots di Konsol ECS.

Langkah 5 (opsional): Pulihkan data ke aplikasi baru

Referensikan snapshot dalam volumeClaimTemplates StatefulSet untuk memulihkan data ke volume baru.

Buat file nginx-restore.yaml. Blok dataSource mereferensikan snapshot yang telah Anda buat:

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: nginx-restore
spec:
  selector:
    matchLabels:
      app: nginx
  serviceName: "nginx"
  replicas: 1
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: anolis-registry.cn-zhangjiakou.cr.aliyuncs.com/openanolis/nginx:1.14.1-8.6
        imagePullPolicy: IfNotPresent
        volumeMounts:
        - name: disk
          mountPath: /data
  volumeClaimTemplates:
  - metadata:
      name: disk
    spec:
      accessModes: [ "ReadWriteOnce" ]
      storageClassName: "alicloud-disk-topology-alltype"
      resources:
        requests:
          storage: 20Gi
      dataSource:
        name: new-snapshot-demo      # Nama VolumeSnapshot yang akan dipulihkan
        kind: VolumeSnapshot
        apiGroup: snapshot.storage.k8s.io

Deploy StatefulSet:
```
kubectl apply -f nginx-restore.yaml
```

Verifikasi data telah dipulihkan:

kubectl exec -it nginx-restore-0 -- ls /data

Output yang diharapkan:

lost+found test

Langkah 6 (opsional): Pulihkan data ke PVC mandiri

Untuk memulihkan data tanpa mendeploy workload, buat PVC langsung dari snapshot.

Buat file pvc-restore.yaml dengan konten berikut:

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc-disk
  namespace: default
spec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 20Gi
  dataSource:
    name: new-snapshot-demo      # Nama VolumeSnapshot yang akan dipulihkan
    kind: VolumeSnapshot
    apiGroup: snapshot.storage.k8s.io
  storageClassName: alicloud-disk-topology-alltype
  volumeMode: Filesystem

Buat PVC:
StorageClass alicloud-disk-topology-alltype menggunakan volumeBindingMode: WaitForFirstConsumer. PVC akan tetap berstatus Pending hingga dipasang ke pod. Jangan hapus VolumeSnapshot, VolumeSnapshotContent, atau snapshot ECS yang mendasarinya sebelum PVC terikat.
```
kubectl apply -f pvc-restore.yaml
```

Impor snapshot disk yang sudah ada

Impor snapshot disk ECS yang sudah ada ke dalam kluster ACK tanpa perlu mendeploy aplikasi terlebih dahulu.

Langkah 1: Buat VolumeSnapshotContent

Ini adalah tugas administrator.

Buat file snapshot-content.yaml. Ganti <YOUR-SNAPSHOTID> dengan ID snapshot dari halaman Snapshots di Konsol ECS:

Parameter	Deskripsi
`snapshotHandle`	ID snapshot disk ECS yang sudah ada.
`volumeSnapshotRef.name`	Nama VolumeSnapshot yang akan diikat. Harus sesuai dengan `metadata.name` dalam manifes VolumeSnapshot.
`volumeSnapshotRef.namespace`	Namespace VolumeSnapshot.

apiVersion: snapshot.storage.k8s.io/v1
kind: VolumeSnapshotContent
metadata:
  name: new-snapshot-content-test
spec:
  deletionPolicy: Retain
  driver: diskplugin.csi.alibabacloud.com
  source:
    snapshotHandle: <YOUR-SNAPSHOTID>   # ID snapshot disk ECS yang sudah ada
  volumeSnapshotRef:
    name: new-snapshot-demo             # Harus sesuai dengan nama VolumeSnapshot di bawah
    namespace: default

Terapkan manifes:
```
kubectl apply -f snapshot-content.yaml
```

Langkah 2: Buat VolumeSnapshot dan ikatkan

Buat file snapshot-2.yaml dengan konten berikut:

Parameter	Deskripsi
`metadata.name`	Nama VolumeSnapshot. Harus sesuai dengan `volumeSnapshotRef.name` dalam VolumeSnapshotContent.
`volumeSnapshotContentName`	Nama VolumeSnapshotContent yang akan diikat.

apiVersion: snapshot.storage.k8s.io/v1
kind: VolumeSnapshot
metadata:
  name: new-snapshot-demo       # Harus sesuai dengan volumeSnapshotRef.name dalam VolumeSnapshotContent
  namespace: default
spec:
  source:
    volumeSnapshotContentName: new-snapshot-content-test   # Nama VolumeSnapshotContent yang akan diikat

Terapkan manifes:
```
kubectl apply -f snapshot-2.yaml
```

Langkah 3 (opsional): Pulihkan data

Setelah pengikatan selesai, pulihkan data seperti yang dijelaskan dalam Langkah 5 dan Langkah 6 pada alur kerja snapshot dinamis.
