Container Service for Kubernetes:Ekspos aplikasi dengan load balancer yang dibuat otomatis

Konsol

1. Login ke konsol ACK. Di panel navigasi kiri, klik Clusters.

2. Pada halaman Clusters, klik nama kluster Anda. Di panel navigasi kiri, klik Workloads > Deployments.

3. Pada halaman Deployments, klik Create from Image dan konfigurasikan informasi dasar, pengaturan kontainer, serta pengaturan lanjutan untuk aplikasi.

   1. Pada tab Basic Information, atur Name menjadi my-nginx, gunakan nilai default untuk parameter lainnya, lalu klik Next.

   2. Pada tab Container, atur nama image kontainer dan port, gunakan nilai default untuk parameter lainnya, lalu klik Next.

      Parameter	Nilai
      Image name	Klik Select images. Pada kotak dialog yang muncul, klik tab Artifact Center, caringinx dan pilih repository image bernama openanolis/nginx. Lalu, klik Select Image Tag, atur versi image, lalu klik Confirm.
      Port	Name: nginx. Container Port: 80.

   3. Pada tab Advanced Settings, pertahankan pengaturan default dan klik Launch.

kubectl

1. Buat file bernama my-nginx.yaml dengan konten berikut.

   apiVersion: apps/v1 # for versions before 1.8.0 use apps/v1beta1
   kind: Deployment
   metadata:
     name: my-nginx    # Nama aplikasi contoh.
     labels:
       app: nginx
   spec:
     replicas: 2       # Jumlah replika.
     selector:
       matchLabels:
         app: nginx     # Harus sesuai dengan selector di Service agar Service dapat mengeksposnya.
     template:
       metadata:
         labels:
           app: nginx
       spec:
       #  nodeSelector:
       #    env: test-team
         containers:
         - name: nginx
           image: anolis-registry.cn-zhangjiakou.cr.aliyuncs.com/openanolis/nginx:1.14.1-8.6
           ports:
           - containerPort: 80                                # Port ini harus diekspos di Service.

2. Jalankan perintah berikut untuk mendeploy aplikasi contoh my-nginx:

   kubectl apply -f my-nginx.yaml

3. Jalankan perintah berikut untuk memverifikasi bahwa aplikasi contoh berjalan sesuai harapan:

   kubectl get deployment my-nginx

   Output yang diharapkan:

   NAME       READY   UP-TO-DATE   AVAILABLE   AGE
   my-nginx   2/2     2            2           50s

Konsol

1. Login ke konsol ACK. Di panel navigasi kiri, klik Clusters.

2. Pada halaman Clusters, klik nama kluster Anda. Di panel navigasi kiri, klik Network > Services.

3. Pada halaman Services, klik Create. Pada kotak dialog Create Service, atur parameter untuk layanan tersebut.

   Parameter	Deskripsi	Contoh
   Name	Masukkan nama untuk layanan.	my-nginx-svc
   service type	Pilih jenis layanan. Layanan mendukung mode jaringan berikut untuk menangani akses dari berbagai jenis dan sumber klien: Cluster IP Jenis ini memungkinkan komunikasi dalam kluster. Penemuan layanan antar instans layanan hanya didukung ketika jenis layanan diatur ke ClusterIP. Dengan menggunakan Headless Service, Anda dapat berinteraksi dengan mekanisme penemuan layanan lain tanpa mengandalkan penemuan layanan dan load balancing berbasis ClusterIP default yang disediakan Kubernetes. LoadBalancer Dengan mengintegrasikan Classic Load Balancer (CLB) dan Network Load Balancer (NLB) Alibaba Cloud, Anda dapat mengekspos aplikasi dalam kluster ke traffic eksternal. Metode ini secara signifikan meningkatkan ketersediaan dan kinerja aplikasi dibandingkan metode NodePort. Node Port Ini menyediakan cara praktis bagi pengguna eksternal untuk mengakses layanan di kluster melalui alamat IP dan port tertentu dari sebuah node. Pengguna dapat terhubung ke layanan NodePort dengan mengakses <NodeIP>:<NodePort>, tetapi Anda harus mengonfigurasi load balancing secara manual.	Pilih Server Load Balancer sebagai jenis layanan. Pilih CLB sebagai jenis load balancer dan pilih Create Resource. Pada bagian drop-down Create CLB Instance, sesuaikan pengaturan sesuai kebutuhan. Atur Billing Method menjadi Pay-by-specification.
   External Traffic Policy	Atur jenis layanan Node Port atau Load Balancing sebelum mengonfigurasi External Traffic Policy. Untuk informasi lebih lanjut, lihat Kelola layanan. Local: Traffic hanya dialihkan ke pod pada node yang sama. Cluster: Traffic dapat diteruskan ke pod pada node lain di kluster.	Local
   Backend	Pilih aplikasi backend yang akan diikat ke layanan. Jika Anda tidak mengaitkan deployment, sistem tidak akan membuat objek Endpoints. Untuk informasi lebih lanjut, lihat services-without-selectors.	Name: app Value: nginx
   Port Mapping	Tambahkan port layanan (berkorespondensi dengan bidang port dalam file YAML Service) dan port kontainer (berkorespondensi dengan bidang targetPort dalam file YAML Service). Port kontainer harus sesuai dengan port yang diekspos oleh pod backend.	Service Port: 80 Container Port: 80 Protocol: TCP
   annotations	Tambahkan annotation ke layanan untuk mengonfigurasi parameter load balancer. Untuk parameter lainnya, lihat Konfigurasi CLB menggunakan annotation dan Konfigurasi NLB menggunakan annotation. Penting Jangan menggunakan kembali instans load balancer dari API Server kluster. Jika tidak, akses kluster mungkin terganggu.	Dalam contoh ini, traffic jaringan publik untuk layanan ditagih berdasarkan pay-by-bandwidth, dengan bandwidth puncak 2 Mbit/s untuk mengontrol traffic. Annotation-nya adalah sebagai berikut: service.beta.kubernetes.io/alibaba-cloud-loadbalancer-charge-type: paybybandwidth service.beta.kubernetes.io/alibaba-cloud-loadbalancer-bandwidth: 2
   labels	Tambahkan label untuk mengidentifikasi layanan.	Tidak ada
   Service Deletion Protection	Aktifkan perlindungan penghapusan untuk layanan yang mendukung bisnis kritis atau menangani data sensitif. Ini mencegah penghapusan tidak disengaja dan mengurangi biaya pemeliharaan. Setelah mengaktifkan perlindungan penghapusan, Anda harus menonaktifkannya secara manual sebelum menghapus sumber daya. Catatan Untuk menggunakan fitur ini, instal komponen policy-template-controller dan gatekeeper dari add-on Container Security Policy. Klik Install Now untuk mendeploy komponen tersebut.	Nonaktif

   Setelah mengonfigurasi parameter, klik OK.

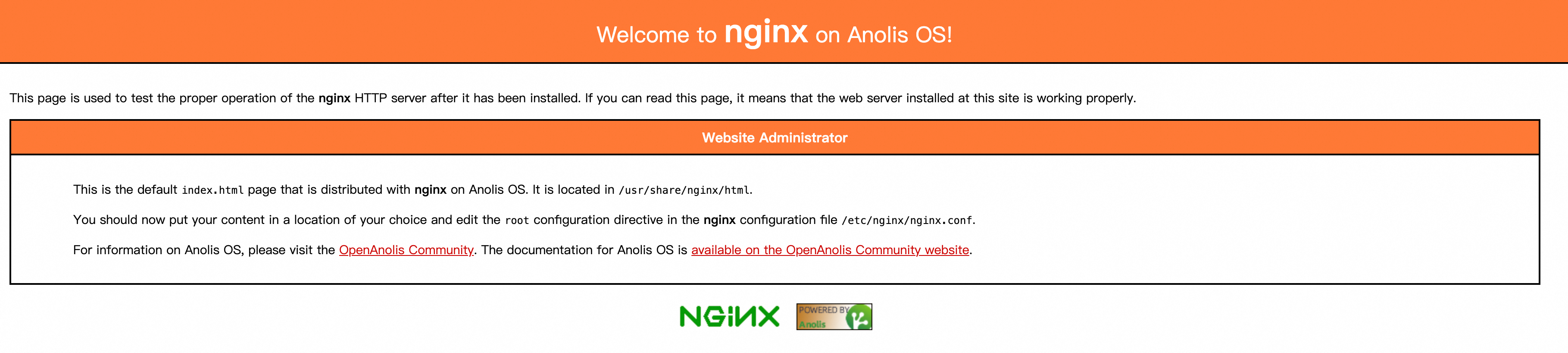

4. Setelah layanan dibuat, klik namanya untuk membuka halaman detailnya. Di bagian Basic Information, klik External IP layanan, seperti 39.106.XX.XX:80, untuk mengakses aplikasi contoh.



Kubectl

1. Buat file bernama my-nginx-svc.yaml dengan konten berikut untuk layanan contoh.

   Atur selector ke nilai matchLabels dalam file aplikasi contoh my-nginx.yaml, yaitu app: nginx dalam contoh ini. Hal ini mengaitkan layanan dengan aplikasi backend.

   apiVersion: v1
   kind: Service
   metadata:
     labels:
       app: nginx
     name: my-nginx-svc
     namespace: default
   spec:
     ports:
     - port: 80
       protocol: TCP
       targetPort: 80
     selector:
       app: nginx
     type: LoadBalancer

2. Jalankan perintah berikut untuk membuat Service bernama my-nginx-svc dan gunakan Service tersebut untuk mengekspos aplikasi:

   kubectl apply -f my-nginx-svc.yaml

3. Jalankan perintah berikut untuk memastikan bahwa Service LoadBalancer telah dibuat:

   kubectl get svc my-nginx-svc

   Output yang diharapkan:

   NAME           TYPE           CLUSTER-IP    EXTERNAL-IP      PORT(S)        AGE
   my-nginx-svc   LoadBalancer   172.21.5.82   39.106.XX.XX     80:30471/TCP   5m

4. Jalankan perintah berikut untuk mengakses aplikasi contoh:

   curl <YOUR-External-IP> # Ganti <YOUR-External-IP> dengan alamat IP eksternal yang Anda peroleh.

   Output yang diharapkan:

   <!DOCTYPE html>
   <html>
   <head>
   <title>Selamat datang di nginx!</title>
   <style>
       body {
           width: 35em;
           margin: 0 auto;
           font-family: Tahoma, Verdana, Arial, sans-serif;
       }
   </style>
   </head>
   <body>
   <h1>Selamat datang di nginx!</h1>
   <p>Jika Anda melihat halaman ini, server web nginx berhasil terinstal dan
   berfungsi. Konfigurasi lebih lanjut diperlukan.</p>

   <p>Untuk dokumentasi dan dukungan online, silakan merujuk ke
   <a href="http://nginx.org/">nginx.org</a>.<br/>
   Dukungan komersial tersedia di
   <a href="http://nginx.com/">nginx.com</a>.</p>

   <p>Terima kasih telah menggunakan nginx.</p>
   </body>
   </html>
