Gunakan Spark History Server untuk melihat informasi pekerjaan Spark - Container Service for Kubernetes

Aplikasi Spark yang sedang berjalan menyediakan antarmuka web (web UI) untuk memvisualisasikan informasi pekerjaan, seperti detail stage, detail task, dan penggunaan memori. Untuk melihat detail eksekusi pekerjaan setelah selesai, Anda harus menyimpan log pekerjaan Spark secara persisten ke sistem penyimpanan backend. Anda kemudian dapat menggunakan komponen ack-spark-history-server untuk mengurai log tersebut dan menampilkannya di web UI. Topik ini menjelaskan cara menggunakan Spark History Server untuk melihat status pekerjaan Spark di kluster ACK.

Prasyarat

Komponen ack-spark-operator telah dideploy. Untuk informasi selengkapnya, lihat Deploy komponen ack-spark-operator.
Klien kubectl telah terhubung ke kluster ACK. Untuk informasi selengkapnya, lihat Dapatkan kubeconfig kluster dan hubungkan ke kluster menggunakan kubectl.

Langkah 1: Deploy komponen ack-spark-history-server

Pada halaman App Marketplace, klik tab App Catalog. Cari dan pilih ack-spark-history-server.
Pada halaman ack-spark-history-server, klik Deploy.
Pada panel Create, pilih kluster dan namespace, lalu klik Next.

Pada halaman Parameter Settings, atur parameter dan klik OK.

Bagian berikut menjelaskan parameter untuk penyimpanan log, variabel lingkungan, dan konfigurasi Service. Anda dapat menyesuaikan pengaturan parameter sesuai kebutuhan. Deskripsi semua item konfigurasi dapat dilihat pada tab Parameters di halaman ack-spark-history-server.

Catatan

Saat mendeploy komponen ack-spark-history-server, Anda harus menentukan sistem penyimpanan log backend, seperti OSS, persistent volume claim (PVC), atau HDFS.

(Wajib) Konfigurasikan sistem penyimpanan log backend

Saat mengonfigurasi sistem penyimpanan log backend, Anda dapat memilih OSS, PVC, atau HDFS. Bagian berikut menjelaskan konfigurasi untuk masing-masing backend penyimpanan.

Gunakan OSS sebagai backend penyimpanan

Jika Anda menggunakan OSS sebagai backend penyimpanan log, atur parameter berikut.

Penting

Pekerjaan Spark hanya menulis dan mengunggah log setelah pekerjaan selesai. Oleh karena itu, Anda tidak dapat melihat log pekerjaan yang sedang berjalan secara real time. Anda hanya dapat melihat log pekerjaan yang telah selesai.

Parameter	Deskripsi	Contoh
`spark.history.fs.logDirectory`	URL direktori log. Pastikan direktori log, seperti `spark/spark-events`, telah dibuat sebelum Anda mendeploy komponen. Untuk informasi selengkapnya tentang cara membuat direktori, lihat Kelola direktori.	`oss://<Bucket name>/spark/spark-events`
`storage.oss.enable`	Mengaktifkan OSS dan OSS-HDFS sebagai backend penyimpanan log.	`true`
`storage.oss.endpoint`	Endpoint OSS.	`oss-cn-beijing-internal.aliyuncs.com`
`storage.oss.existingSecret`	(Disarankan) Nama Secret yang sudah ada yang berisi kredensial untuk membaca dari OSS. Untuk informasi selengkapnya tentang cara membuat file YAML Secret untuk kredensial akses OSS, lihat Contoh YAML Secret untuk kredensial akses OSS.	`spark-oss-secret`
`storage.oss.createSecret`	Jika Anda tidak menentukan Secret yang sudah ada, sebuah Secret akan dibuat secara otomatis untuk menyimpan kredensial akses OSS.	Tidak berlaku.
`storage.oss.createSecret.accessKeyId`	ID AccessKey Anda.	yourAccessKeyID
`storage.oss.createSecret.accessKeySecret`	Rahasia AccessKey Anda.	yourAccessKeySecret

Contoh YAML Secret untuk kredensial akses OSS

Pastikan Secret berisi bidang OSS_ACCESS_KEY_ID dan OSS_ACCESS_KEY_SECRET.

Buat file bernama spark-oss-secret.yaml dengan konten berikut.

apiVersion: v1
kind: Secret
metadata:
  name: spark-oss-secret
  namespace: spark-operator
stringData:
  OSS_ACCESS_KEY_ID: ""       # ID AccessKey Anda.
  OSS_ACCESS_KEY_SECRET: ""   # Rahasia AccessKey Anda.

Jalankan perintah berikut untuk membuat Secret untuk kredensial akses OSS.
```
kubectl apply -f spark-oss-secret.yaml
```

Gunakan PVC sebagai backend penyimpanan

Jika Anda menggunakan PVC sebagai backend penyimpanan log, atur parameter berikut.

Parameter	Deskripsi	Contoh
`spark.history.fs.logDirectory`	URL direktori log.	`file:///mnt/spark/spark-events`
`storage.pvc.enable`	Mengaktifkan PVC sebagai backend penyimpanan log.	`true`
`storage.pvc.name`	Nama PVC yang sudah ada. Pastikan volume persisten (PV) dan PVC telah dibuat di namespace yang dibutuhkan oleh `ack-spark-history-server` dan berhasil di-bind. Untuk informasi selengkapnya tentang cara membuat dan mengikat PVC, lihat Storage - CSI.	`"<PVC name>"`
`storage.pvc.mountPath`	Jalur mount PVC di dalam kontainer.	`"/mnt"`

Gunakan HDFS sebagai backend penyimpanan

Jika Anda menggunakan HDFS sebagai backend penyimpanan log, atur parameter berikut.

Parameter	Deskripsi	Contoh
`spark.history.fs.logDirectory`	URL direktori log.	`hdfs://namenode:port/spark/spark-events`

(Opsional) Konfigurasikan tipe dan port Service
Secara default, resource Service dibuat untuk mengekspos web UI History Server. Anda dapat mengonfigurasi tipe Service dan nomor port menggunakan parameter service.type dan service.port.
Parameter
Deskripsi
Nilai default
service.type
Tipe Service. Nilai yang valid:
ClusterIP
NodePort
LoadBalancer
ClusterIP
service.port
Port untuk mengakses web UI.
18080

(Opsional) Konfigurasikan variabel lingkungan

Anda dapat menambahkan variabel lingkungan pada parameter env untuk mengonfigurasi History Server.

Variabel lingkungan	Deskripsi	Nilai default
`SPARK_DAEMON_MEMORY`	Jumlah memori yang dialokasikan untuk History Server.	`1g`
`SPARK_DAEMON_JAVA_OPTS`	Item konfigurasi JVM untuk History Server.	`""`
`SPARK_DAEMON_CLASSPATH`	Jalur kelas (class path) History Server.	`""`
`SPARK_PUBLIC_DNS`	Alamat publik History Server. Jika alamat publik History Server tidak diatur, riwayat aplikasi akan menggunakan alamat internal secara default, yang dapat menyebabkan tautan gagal.	`""`
`SPARK_HISTORY_OPTS`	Sekumpulan item konfigurasi `spark.history.*`.	`""`

Anda juga dapat menambahkan konfigurasi pada parameter sparkConf untuk mengatur History Server. Tabel berikut menjelaskan item konfigurasi umum.

Nama properti	Deskripsi	Nilai default
`spark.history.fs.update.interval`	Interval pemeriksaan pembaruan log.	`10s`
`spark.history.fs.retainedApplications`	Jumlah maksimum aplikasi yang datanya di-cache di UI.	`50`
`spark.history.ui.port`	Nomor port History Server.	`18080`
`spark.history.fs.cleaner.enabled`	Menentukan apakah log event akan dibersihkan secara berkala.	`false`
`spark.history.fs.cleaner.interval`	Jika `spark.history.fs.cleaner.enabled=true`, parameter ini menentukan interval pembersihan log event.	`1d`
`spark.history.fs.cleaner.maxAge`	Jika `spark.history.fs.cleaner.enabled=true`, log yang masa hidup datanya (TTL) melebihi ambang batas ini akan dihapus saat pembersihan.	`7d`
`spark.history.fs.cleaner.maxNum`	Jika `spark.history.fs.cleaner.enabled=true`, parameter ini menetapkan jumlah maksimum file log yang disimpan. File log yang melebihi ambang batas ini akan dihapus saat pembersihan dipicu.	`Int.MaxValue`
`spark.history.fs.driverlog.cleaner.enabled`	Menentukan apakah log event driver akan dibersihkan secara berkala.	`spark.history.fs.cleaner.enabled`
`spark.history.fs.driverlog.cleaner.interval`	Jika `spark.history.fs.driverlog.cleaner.enabled=true`, parameter ini menentukan interval pembersihan log event driver.	`spark.history.fs.cleaner.interval`
`spark.history.fs.driverlog.cleaner.maxAge`	Jika `spark.history.fs.driverlog.cleaner.enabled=true`, log event driver yang masa hidup datanya (TTL) melebihi ambang batas ini akan dihapus saat pembersihan.	`spark.history.fs.cleaner.maxAge`
`spark.history.fs.numReplayThreads`	Jumlah thread yang dibuat untuk memproses file log.	25% dari jumlah core CPU yang tersedia.
`spark.history.store.maxDiskUsage`	Ukuran disk maksimum yang dapat digunakan untuk caching riwayat aplikasi.	`10g`

Langkah 2: Akses web UI Spark History Server

Secara default, tipe Service adalah ClusterIP. Untuk mengakses web UI Spark History Server, Anda dapat meneruskan (forward) Service-nya ke port lokal 18080. Ikuti langkah-langkah berikut untuk mengonfigurasi penerusan port. Untuk menggunakan instans SLB yang sudah ada untuk akses, lihat Ekspos aplikasi menggunakan Service yang dikaitkan dengan instans SLB yang sudah ada.

Penting

Penerusan port yang dibuat menggunakan perintah kubectl port-forward hanya cocok untuk verifikasi cepat di lingkungan staging dan tidak disarankan untuk lingkungan produksi karena risiko keamanan.

Jalankan perintah berikut untuk mengonfigurasi penerusan port lokal.

RELEASE_NAME=spark-history-server
RELEASE_NAMESPACE=spark-operator

SERVICE_NAME=${RELEASE_NAME}-service
SERVICE_PORT=$(kubectl get service ${SERVICE_NAME} --namespace ${RELEASE_NAMESPACE} -o jsonpath="{.spec.ports[0].port}")

echo "Now you can go to http://127.0.0.1:18080 to visit spark history server."
kubectl port-forward --namespace ${RELEASE_NAMESPACE} services/${SERVICE_NAME} 18080:${SERVICE_PORT}

Output yang diharapkan:

Now you can go to http://127.0.0.1:18080 to visit spark history server.
Forwarding from 127.0.0.1:18080 -> 18080
Forwarding from [::1]:18080 -> 18080

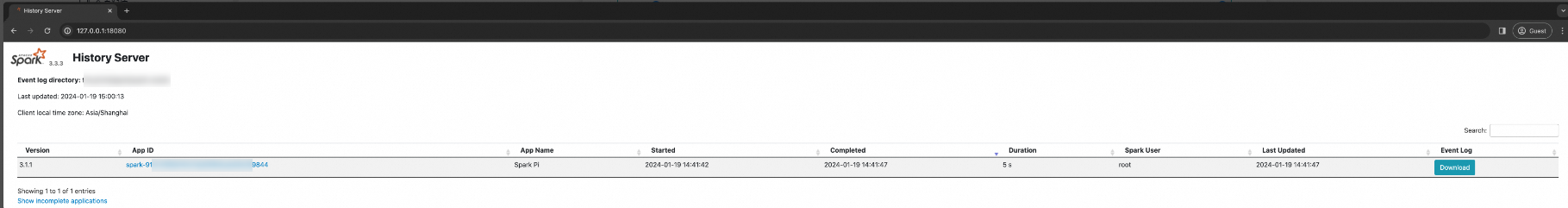

Buka http://127.0.0.1:18080 di browser untuk melihat web UI Spark History Server.

Langkah 3: Aktifkan logging di pekerjaan Spark

Setelah Anda mendeploy komponen ack-spark-history-server, Anda harus mengaktifkan logging event di pekerjaan Spark Anda. Anda dapat mengonfigurasi dua parameter berikut untuk mengaktifkan dan menyimpan log event untuk pekerjaan Spark.

Parameter

Deskripsi

Nilai contoh

spark.eventLog.enabled

Mengaktifkan logging event. Nilai yang valid:

true
false

true

spark.eventLog.dir

Jalur tempat log event disimpan. Nilai yang valid:

oss://<Bucket name>/spark/spark-events (jalur OSS)
hdfs://namenode:port/spark/spark-events (jalur HDFS)
file:///tmp/spark/spark-events (jalur lokal)

oss://<Bucket name>/spark/spark-events

Contoh skenario: Konfigurasikan logging OSS di pekerjaan Spark

Langkah-langkah berikut menjelaskan cara mengonfigurasi logging dengan OSS sebagai backend penyimpanan.

Buat gambar kontainer Spark
Gambar kontainer Spark dari komunitas tidak menyertakan paket JAR yang diperlukan untuk mengakses OSS. Anda harus membuat gambar kontainer Spark sendiri dan menambahkan paket JAR dari Hadoop OSS SDK ke dalam gambar tersebut. Kode berikut menyediakan contoh Dockerfile. Untuk informasi selengkapnya tentang cara membuat gambar menggunakan Container Registry, lihat Gunakan instans Edisi Perusahaan untuk membuat gambar. Buat gambar berdasarkan Dockerfile dan dorong ke repository image Anda. Pastikan Anda menyesuaikan paket JAR dependensi agar sesuai dengan versi Hadoop dari Spark.
```
ARG SPARK_IMAGE=registry-cn-hangzhou.ack.aliyuncs.com/dev/spark:3.5.2

FROM ${SPARK_IMAGE}

# Add dependency for Hadoop Aliyun OSS support
ADD --chmod=644 https://repo1.maven.org/maven2/org/apache/hadoop/hadoop-aliyun/3.3.4/hadoop-aliyun-3.3.4.jar ${SPARK_HOME}/jars
ADD --chmod=644 https://repo1.maven.org/maven2/com/aliyun/oss/aliyun-sdk-oss/3.17.4/aliyun-sdk-oss-3.17.4.jar ${SPARK_HOME}/jars
ADD --chmod=644 https://repo1.maven.org/maven2/org/jdom/jdom2/2.0.6.1/jdom2-2.0.6.1.jar ${SPARK_HOME}/jars
```

Buat Secret

Di namespace pekerjaan Spark, buat Secret untuk menyimpan kredensial akses OSS.

Buat file manifest Secret bernama spark-oss-secret.yaml untuk menyimpan kredensial akses OSS.

apiVersion: v1
kind: Secret
metadata:
  name: spark-oss-secret
  namespace: default
stringData:
  # ID AccessKey Anda
  OSS_ACCESS_KEY_ID: ""
  # Rahasia AccessKey Anda
  OSS_ACCESS_KEY_SECRET: ""

Jalankan perintah berikut untuk membuat resource Secret.
```
kubectl apply -f spark-oss-secret.yaml
```
Output yang diharapkan:
```
secret/spark-oss-secret created
```

Kirim pekerjaan Spark

Kode berikut menyediakan contoh SparkApplication dengan logging event diaktifkan. Sesuaikan parameter berikut sesuai kebutuhan:

Parameter	Deskripsi	Contoh
`image`	Alamat registri gambar kontainer Spark yang telah dibuat.	`registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/spark:3.5.2-oss`
`fs.oss.endpoint`	Endpoint Alibaba Cloud OSS.	`oss-cn-beijing-internal.aliyuncs.com`
`spark.eventLog.dir`	Jalur tempat log disimpan. Pastikan jalur log yang ditentukan telah dibuat sebelumnya. Jika tidak, akan terjadi error saat pekerjaan dijalankan.	`oss://<Bucket name>/spark/spark-events`

Buat file manifest SparkApplication berikut dan simpan sebagai spark-pi.yaml.

apiVersion: sparkoperator.k8s.io/v1beta2
kind: SparkApplication
metadata:
  name: spark-pi-oss
  namespace: default
spec:
  type: Scala
  mode: cluster
  image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/spark:3.5.2-oss
  mainApplicationFile: local:///opt/spark/examples/jars/spark-examples_2.12-3.5.2.jar
  mainClass: org.apache.spark.examples.SparkPi
  sparkVersion: 3.5.2
  hadoopConf:
    fs.AbstractFileSystem.oss.impl: org.apache.hadoop.fs.aliyun.oss.OSS
    fs.oss.impl: org.apache.hadoop.fs.aliyun.oss.AliyunOSSFileSystem
    # Endpoint OSS
    fs.oss.endpoint: oss-cn-beijing-internal.aliyuncs.com
    fs.oss.credentials.provider: com.aliyun.oss.common.auth.EnvironmentVariableCredentialsProvider
  sparkConf:
    spark.eventLog.enabled: "true"
    # Jalur penyimpanan log
    spark.eventLog.dir: oss://<Bucket name>/spark/spark-events
  driver:
    cores: 1
    coreLimit: 1200m
    memory: 512m
    serviceAccount: spark-operator-spark
    envFrom:
    - secretRef:
        name: spark-oss-secret
  executor:
    instances: 1
    cores: 1
    coreLimit: 1200m
    memory: 512m
    envFrom:
    - secretRef:
        name: spark-oss-secret
  restartPolicy:
    type: Never

Jalankan perintah berikut untuk mengirim pekerjaan Spark. Setelah gambar dibuat dan Secret dibuat, Anda dapat membuka http://127.0.0.1:18080 di browser untuk melihat status pekerjaan Spark.
```
kubectl apply -f spark-pi.yaml
```
Output yang diharapkan:
```
sparkapplication.sparkoperator.k8s.io/spark-pi created
```
