Les routeurs de transit Enterprise Edition prennent en charge la communication multicast. Connectez un routeur de transit à vos instances réseau pour créer des réseaux multicast et acheminer le trafic multicast entre eux.
Informations générales
Qu'est-ce que le multicast ?
Le multicast est un modèle de communication point-vers-multipoint dans lequel un serveur envoie simultanément le même datagramme à plusieurs clients. Les applications courantes incluent ApsaraVideo Live, la visioconférence, la synchronisation des données financières, l'enseignement en ligne et la télévision web.
Avantages du multicast
Dans les scénarios point-vers-multipoint, le multicast réduit la charge du serveur et améliore l'utilisation de la bande passante par rapport au unicast et au broadcast.
Le scénario de diffusion en direct suivant illustre la supériorité du multicast par rapport au unicast.
Pour connaître les différences entre le broadcast et le multicast, consultez la documentation relative au réseau.
-

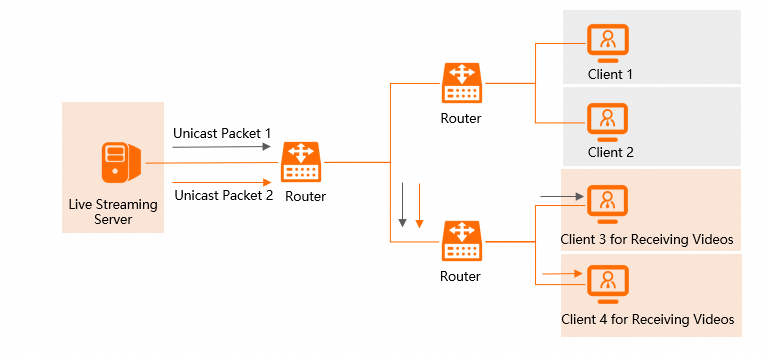

Mode unicast
En mode unicast, le serveur de diffusion en direct envoie un paquet distinct à chaque client (Paquet unicast 1 et Paquet unicast 2). Un routeur transfère chaque paquet vers son client respectif.
-

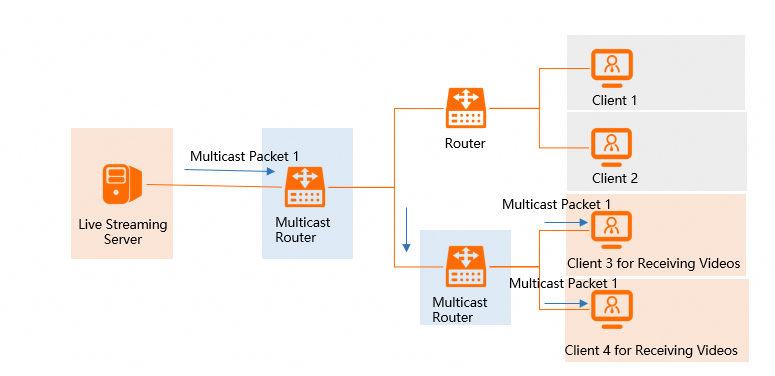

Mode multicast
En mode multicast, le serveur et les clients rejoignent le même groupe multicast. Le serveur envoie un seul paquet (Paquet multicast 1), que les routeurs multicast répliquent à proximité des clients et transfèrent à chaque membre. Le nombre de réplications correspond au nombre de clients dans le groupe.
Avec le unicast, le serveur envoie un paquet distinct par client, ce qui augmente la charge du serveur et la consommation de bande passante. Avec le multicast, le serveur envoie un seul paquet qui est répliqué à proximité des clients, réduisant considérablement à la fois la charge du serveur et l'utilisation de la bande passante.
Fonctionnalités du multicast
Les routeurs de transit Enterprise Edition offrent les scénarios multicast, avantages et concepts clés suivants.
Scénarios
Après avoir activé le multicast pour un routeur de transit Enterprise Edition, vous pouvez construire des réseaux multicast dans les scénarios suivants :
Construire un réseau multicast au sein d'un seul cloud privé virtuel (VPC), comme illustré par le Réseau multicast 3 dans la figure suivante.
Construire un réseau multicast entre différents VPC dans la même région, comme illustré par le Réseau multicast 2 dans la figure suivante.
Construire un réseau multicast entre différents VPC dans différentes régions, comme illustré par le Réseau multicast 1 dans la figure suivante.
Avantages
-
Coût réduit
Un service natif du cloud qui vous permet de construire des réseaux multicast sans dispositifs physiques ni certificats logiciels tiers. Activez-le selon vos besoins et payez uniquement les ressources que vous utilisez.
-
Haute fiabilité
La reprise après sinistre multi-zone prévient les points de défaillance uniques et garantit une haute disponibilité pour votre réseau multicast.
-
Maintenance simplifiée
Une interface de gestion visuelle unifiée simplifie les opérations. Gérez les sources et les membres multicast sans configurer de routes multicast.
Termes
Le tableau suivant décrit les concepts clés du multicast.
|
Terme |
Description |
|
Domaine multicast |
Un domaine multicast définit la portée d'un réseau multicast au sein d'une région. Seules les ressources situées à l'intérieur du domaine multicast peuvent envoyer ou recevoir du trafic multicast. Vous pouvez créer plusieurs domaines multicast pour un routeur de transit Enterprise Edition. Les domaines multicast d'une même région sont isolés les uns des autres. Toutefois, les groupes multicast ayant la même adresse IP multicast peuvent communiquer entre différentes régions. |
|
Groupe multicast |
Dans un domaine multicast, un groupe multicast est un ensemble de ressources qui envoient et reçoivent les mêmes messages multicast. Chaque groupe est identifié par une adresse IP multicast.
|
|
Source multicast |
Une source multicast est une ressource d'un groupe multicast qui envoie du trafic multicast. |
|
Membre multicast |
Un membre multicast est une ressource d'un groupe multicast qui reçoit du trafic multicast. |
Modes de mise en réseau
Vous pouvez construire un réseau multicast en mode statique ou en utilisant le protocole Internet Group Management Protocol (IGMP).
Mode statique : Après avoir créé un domaine multicast, créez manuellement des sources et des membres multicast pour construire le réseau.
-
Mode IGMP : Après avoir créé un domaine multicast, les hôtes rejoignent dynamiquement les groupes multicast via IGMP, ce qui simplifie le déploiement et la gestion.
IGMP gère l'appartenance aux groupes multicast IPv4 dans la suite de protocoles TCP/IP. Lorsqu'un hôte rejoint un groupe multicast via IGMP, il devient à la fois une source et un membre multicast sur le routeur de transit. Pour plus d'informations sur le fonctionnement d'IGMP sur un routeur de transit, consultez IGMP pour le routeur de transit.
Pour plus d'informations sur la création d'un réseau multicast, consultez Créer et gérer un réseau multicast.
Facturation
L'utilisation de la fonctionnalité multicast entraîne des frais de connexion, des frais de traitement des données et des frais de connexion interrégionale qui varient selon le scénario réseau. Pour plus d'informations sur la facturation des frais de connexion et des frais de connexion interrégionale, consultez Présentation de la facturation.
La section suivante décrit le calcul des frais de traitement des données multicast.
Règles de facturation
Les frais de traitement des données sont facturés à l'heure sur la base du paiement à l'utilisation. Toute utilisation inférieure à une heure est facturée comme une heure complète.
Frais de traitement des données pour le multicast = Trafic multicast × Prix unitaire par Go0,02 USD/Go
Le trafic multicast comprend les deux parties suivantes :
Le total du trafic multicast envoyé depuis chaque source multicast vers le routeur de transit Enterprise Edition.
Le total du trafic multicast envoyé depuis le routeur de transit Enterprise Edition vers chaque membre multicast.
Exemple de facturation
Dans la figure précédente, les instances ECS des VPC1, VPC2 et VPC3 ont rejoint le Groupe multicast 1. L'instance ECS1 du VPC1 est la source multicast, et les instances ECS des VPC2 et VPC3 sont des membres multicast. Lorsque le routeur de transit transfère le trafic multicast, vous êtes facturé pour les deux composants de trafic suivants :
|
Partie facturable |
Description |
|
① |
Le total du trafic multicast envoyé depuis la source multicast vers le routeur de transit Enterprise Edition. |
|
② |
Le total du trafic multicast envoyé depuis le routeur de transit Enterprise Edition vers les instances ECS1, ECS2, ECS3 et ECS4 du VPC2, ainsi que vers les instances ECS1, ECS2 et ECS3 du VPC3. |
Supposons que le trafic multicast soit de 2 Go pour la partie ① et de 8 Go pour la partie ②. Alors :
Frais de traitement des données = (2 + 8) Go × 0,02 USD/Go = 0,20 USD
Limites
La fonctionnalité multicast est disponible pour les routeurs de transit Enterprise Edition uniquement dans les régions suivantes : Chine (Hangzhou), Chine (Shanghai), Chine (Pékin), Chine (Ulanqab), Chine (Shenzhen), Chine (Chengdu), Chine (Hohhot), Chine (Hong Kong), Japon (Tokyo), Singapour, Allemagne (Francfort), Royaume-Uni (Londres), États-Unis (Virginie), États-Unis (Silicon Valley) et Arabie saoudite (Riyad - Région partenaire).
Les routeurs de transit Enterprise Edition prennent en charge le multicast uniquement pour le trafic entre VPC.
Les interfaces réseau élastiques (ENI) créées par un routeur de transit Enterprise Edition dans un VPC ne peuvent pas être ajoutées à un réseau multicast.
Une ENI peut être à la fois une source multicast et un membre multicast au sein du même groupe multicast.
Seule l'adresse IP privée principale d'une ENI peut être utilisée pour la communication multicast. Les autres adresses IP de l'ENI ne prennent pas en charge le multicast.
-
Le tableau suivant répertorie les quotas de ressources multicast.
Ressource
Quota par défaut
Demander une augmentation de quota
Nombre maximal de domaines multicast pouvant être créés pour chaque routeur de transit
20
Non ajustable
Nombre maximal de domaines multicast pouvant être associés à chaque VPC
RemarqueLe nombre total de domaines multicast associés à toutes les instances vSwitch d'un VPC ne peut pas dépasser le quota.
20
Nombre maximal de sources et de membres multicast pour chaque routeur de transit
2 000
Vous pouvez demander une augmentation de quota en utilisant l'une des méthodes suivantes :
-
Sur la page Quotas, demandez une augmentation de quota. Pour plus d'informations, consultez Augmenter les quotas CEN.
-
Dans le Centre de quotas, demandez une augmentation de quota. Pour plus d'informations, consultez Créer une demande d'augmentation de quota.
Vous pouvez demander à augmenter le quota jusqu'à 3 000. Pour demander un quota supérieur, contactez votre gestionnaire de compte. Le quota maximum est de 10 000.
Nombre maximal de membres multicast dans un groupe multicast d'un routeur de transit
100
Non ajustable
Nombre maximal de sources multicast dans un groupe multicast d'un routeur de transit
100
Nombre maximal de vSwitch pouvant être associés à un domaine multicast d'un routeur de transit
10
Nombre maximal de membres multicast interrégionaux pouvant être associés à un groupe multicast d'un routeur de transit
15
Nombre de groupes multicast pris en charge par chaque domaine multicast
20 (Obsolète)
Bande passante maximale de chaque groupe multicast
RemarqueIl s'agit de la bande passante totale consommée par le trafic provenant de toutes les sources multicast vers le groupe multicast et du groupe multicast vers tous les membres multicast.
10 Gbit/s
-
La fonctionnalité multicast ne peut pas être désactivée une fois activée. Son activation n'affecte pas vos autres services.
