线图适用于分析数据随时间变化的趋势。例如，分析商品销量随时间的变化，预测未来的销售情况。本文为您介绍如何为线图添加数据并配置样式。
前提条件
已创建仪表板，请参见新建仪表板。
使用限制
线图由值轴/度量、类别轴/维度和颜色图例/维度组成：
类别轴由数据的维度决定，至少选择1个维度。例如日期、省份或产品类型。
值轴由数据的度量决定，至少选择1个度量。例如订单数量。
颜色图例由数据的维度决定，只能选择1个维度。例如运输方式。
说明当值轴上选择1个度量字段时，才可以启用颜色图例。
拆分维度由数据的维度决定，只能选择1个维度。例如产品类型、区域等。
图表概述
使用场景
趋势类组件可以显示随时间（根据常用比例设置）而变化的连续数据，因此非常适用于显示在相等时间间隔下数据的趋势。
在折线图中，可以得出数据随时间变化的结论，例如数据随时间递增、数据随时间递减、数据是否呈现周期性变化、数据呈指数性增长等，也可以进行多条折线图的对比。
优势简介
计算能力：一键配置同环比、累计计算，智能辅助线、趋势线、预测走势、异常点检测、波动分析。
可视化效果：支持曲线图、折线图效果，可显示标签、图例、缩略轴等配置。
数据对比标注能力：支持对数据进行同期对比、并进行数值标注。
效果图示例
图表字段配置

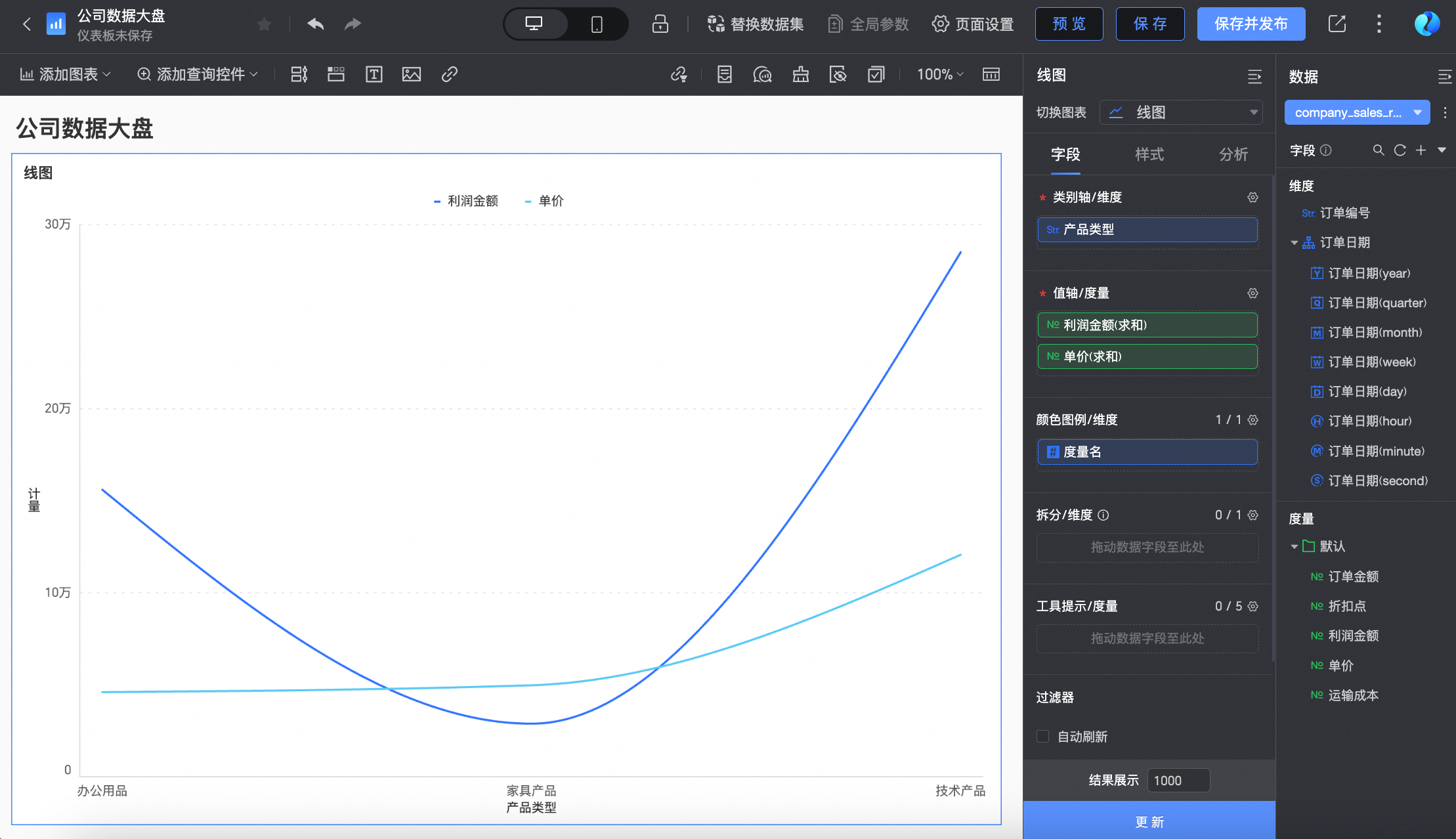

在字段标签页，选择需要的维度字段和度量字段：
在维度列表中，找到产品类型，双击或拖拽至类别轴/维度区域。
在度量列表中，找到利润金额和单价，依次双击或拖拽至值轴/度量区域。
说明设置自动刷新，系统自动刷新图表数据，您可以按照业务需要设置。
单击更新，系统自动更新图表。

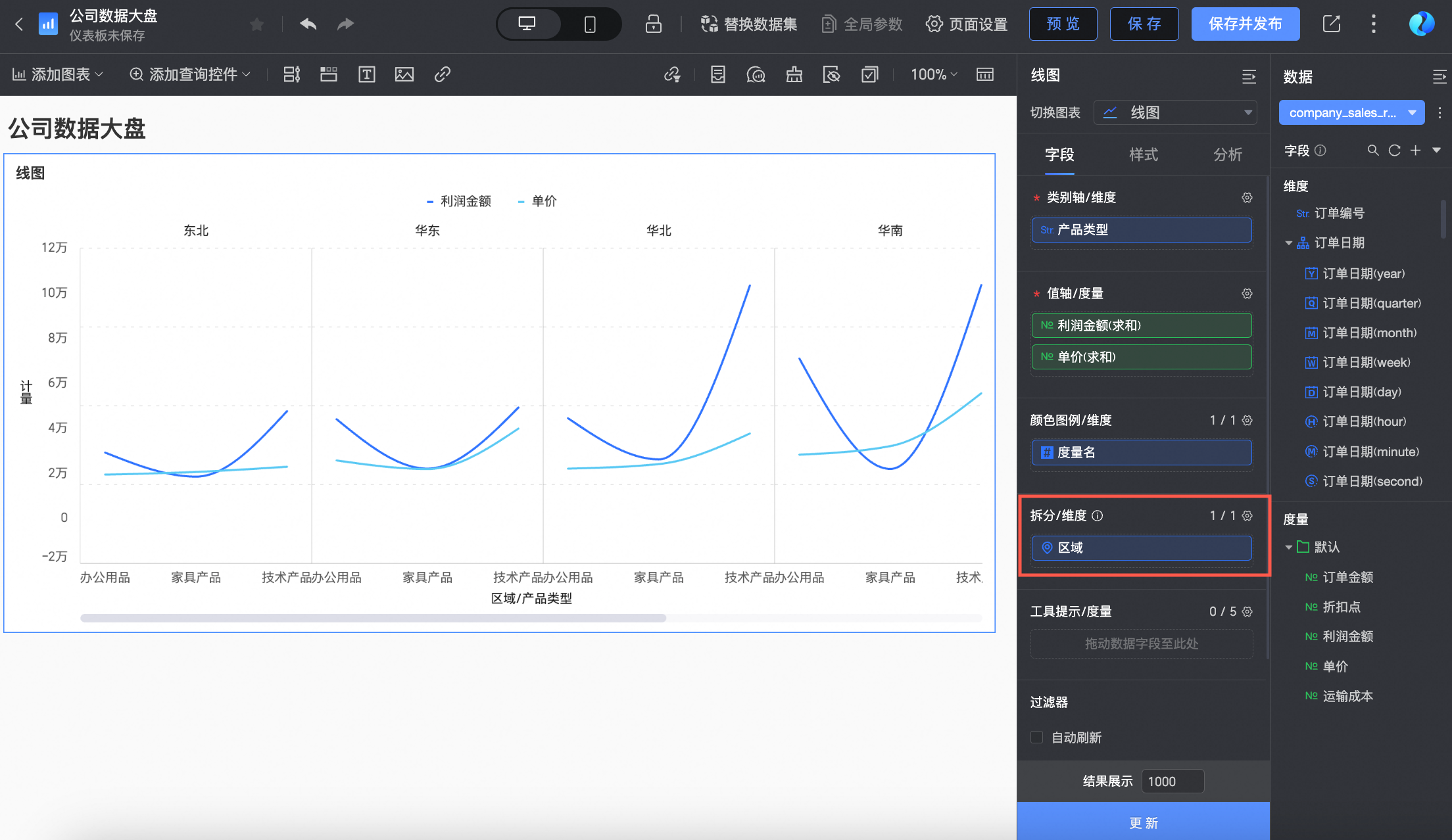

（可选）您可以选择在拆分/维度中继续添加维度字段，以通过分面模式更直观地展示不同维值下的数据趋势。
说明仅支持添加一个拆分维度字段，且分面模式存在如下功能限制。
字段：对于拆分/维度中的字段，其高级计算功能仅支持配置 topN、无。
样式：坐标轴不支持设置显示双 Y 轴；辅助展示不支持设置缩略轴。
分析：仅支持设置数据交互，不支持高级设置、分析预警、标注、智能洞察。
图表样式配置
下面为您介绍在样式标签页下，配置线图的样式，图表通用的样式配置请参见配置图表标题区。
绘图区域
在绘图区域中，设置线图样式。
图表配置项 | 配置项说明 |
配色设置 | 为线条设置配色方案，您可以使用系统配色方案，或自定义配色。 |
可视化图表切换 | 设置图表类型，支持线图、面积图、堆积面积图、百分比堆叠面积图。 |
线条类型 | 支持曲线和直线。 |
线条样式 | 设置线条的样式及粗细。 |
显示标记点 | 设置标记点的形状。
|
空值处理 | 支持设置直接跨过、置为0，不断开和线条断开三种方式。 |
移动端默认选中 | 设置选中后，默认选中项支持选择全局最后一个维值或指定系列最后一个维值。 |
分面
分面模式下，在分面中，设置图表排列的布局及样式。
仅当拆分/维度中配置了相关字段时，分面模式才生效。
图表配置项 | 说明 | |
布局样式 | 设置图表排列布局，支持单列对比和网络分布两种模式。 | |
共用坐标轴 | 设置图表是否需要共用同一坐标轴。
| |
显示分割线 | 设置在图表与图表之间是否显示分割线。 当设置为显示状态，您可以进一步配置分割线的颜色及样式。 | |
列数 | 当布局样式选择为网络分布时，支持设置图表排列的列数。 默认为自动，您也可以根据实际需求自定义列数。 说明
| |
分面区块最小宽高 | 设置每个图表的最小宽高，不同布局样式下支持配置的信息不同。
| |
行列间距 | 设置各图表间的行列间距。不同布局样式下支持配置的信息不同。
| |
拆分标签 | 位置 | 设置维值标签的显示位置，支持设置在图表上方或图表下方。 |
文本 | 设置维值标签的字体颜色及样式。 | |
对齐 | 设置维值标签的对齐方式。 | |
切换配置的终端。
坐标轴
在坐标轴中，设置坐标轴样式，默认选中显示坐标轴。
您可以勾选显示双Y轴，仅当添加的度量个数≥2个时，设置的双Y轴才生效。选中该选项，则在坐标轴区域会出现右Y轴。
分面模式下，不支持使用显示双 Y 轴功能。
名称 | 配置项 | 说明 |
X轴 | 显示X轴 | 设置是否显示X轴。 |
显示标题和单位 | 设置X坐标轴上是否显示轴标题和单位。 | |
显示轴标签 | 设置X轴上是否显示标签，以及轴标签显示规则、文本样式。 | |
展示内容 | 设置展示内容为部分或全部维度。
| |
显示刻度线 | 设置X轴上是否显示刻度线。 | |
显示坐标轴 | 设置是否显示X轴，包括线型、线宽和颜色。 | |
显示网格线 | 设置X轴上是否显示网格线，包括线型、线宽和颜色。 | |
左Y轴 | Y轴刻度翻转 | 您可以设置翻转Y轴刻度值。
|
显示左Y轴 | 设置是否显示左Y轴。 | |
显示标题和单位 | 设置是否显示轴标题和单位。 | |
显示轴标签 | 设置左Y轴上是否显示标签，以及标签与刻度范围、轴标签显示格式设置。 | |
显示刻度线 | 设置左Y轴上是否显示刻度线。 | |
显示坐标轴 | 设置是否显示左Y轴，包括线型、线宽和颜色。 | |
显示网格线 | 设置左Y轴上是否显示网格线，包括线型、线宽和颜色。 | |
轴值范围与间隔 |
|
仅当选中显示双Y轴时，需要配置右Y轴，参数配置同左Y轴。
图例
在图例中，设置是否显示图例及图例样式。
PC端配置
图表配置项
配置项说明
位置
设置图例显示位置，支持以下四种图例呈现方式。
文本
设置图例文本样式。

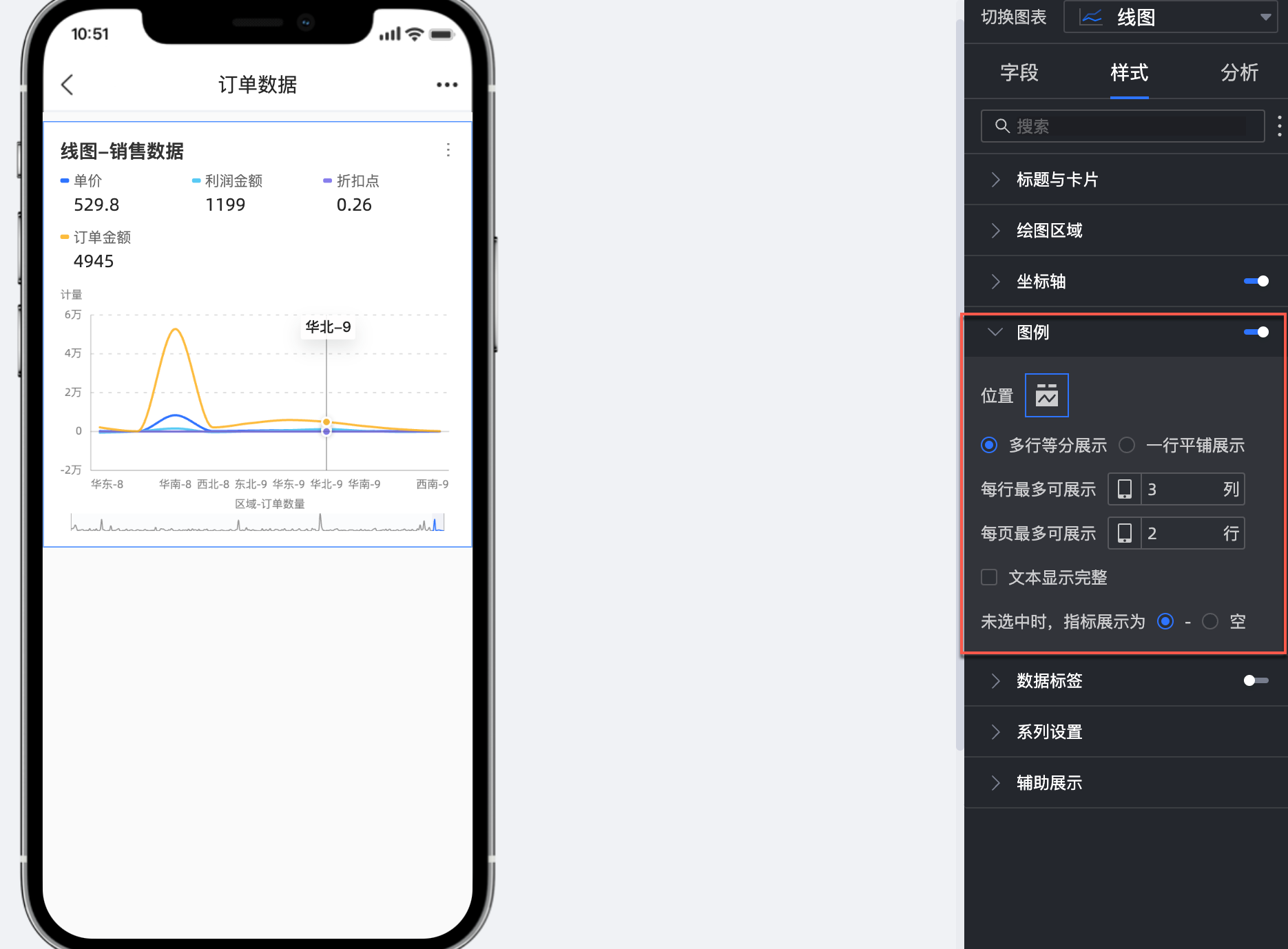

移动端配置
图表配置项
配置项说明
位置/多行等分展示

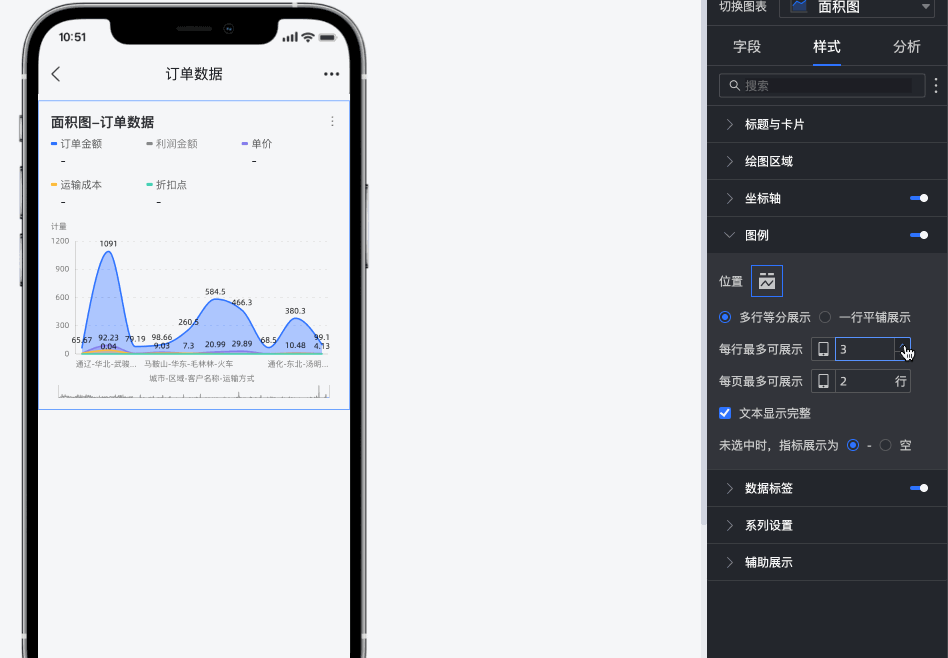

选择多行等分展示方式后可多行展示度量指标，例如：

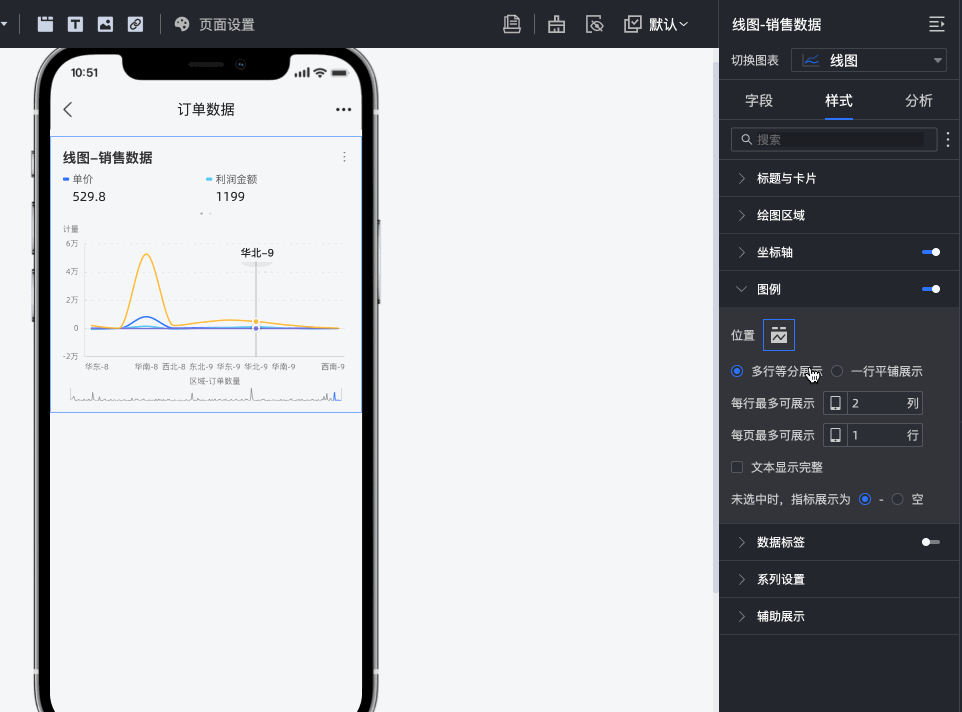

当选择多行等分展示方式中度量名称较长被隐藏时，可通过文本显示完整功能实现，例如：

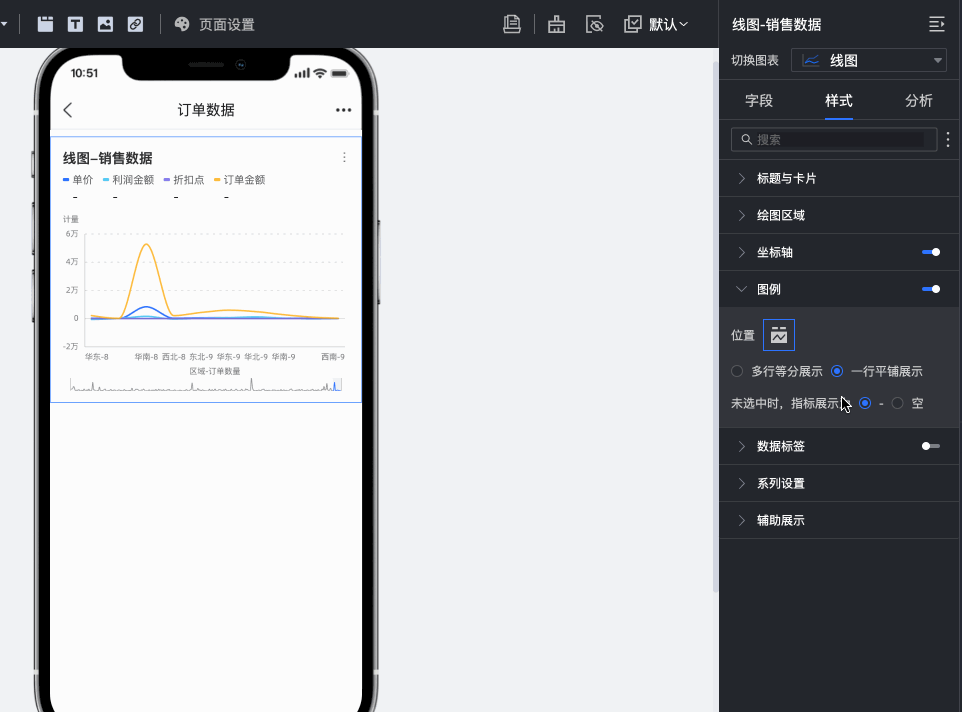

位置/一行平铺展示
勾选后可将多行度量指标改为，一行平铺的展示方式。
指标展示
指标未被选择时，展示效果默认为 “-”，可切换为“空”的展示效果。
数据标签
在数据标签中，设置是否显示数据标签以及标签样式。
图表配置项 | 配置项说明 |
全量显示 | 设置是否全量显示数据标签。 |
位置 | 设置标签显示位置。 |
文本 | 设置标签文本样式。 |
工具提示
在工具提示中，设置工具提示方式。
图表配置项 | 配置项说明 |
展示方式 | 设置提示信息展示方式，支持按单数据点、按维值两种方式。 |
内容 | 展示方式为按单数据点时，支持占比； 展示方式为按维值时，支持总计和占比。 |
背景色 | 设置背景颜色。 |
文本 | 设置提示文字样式。 |

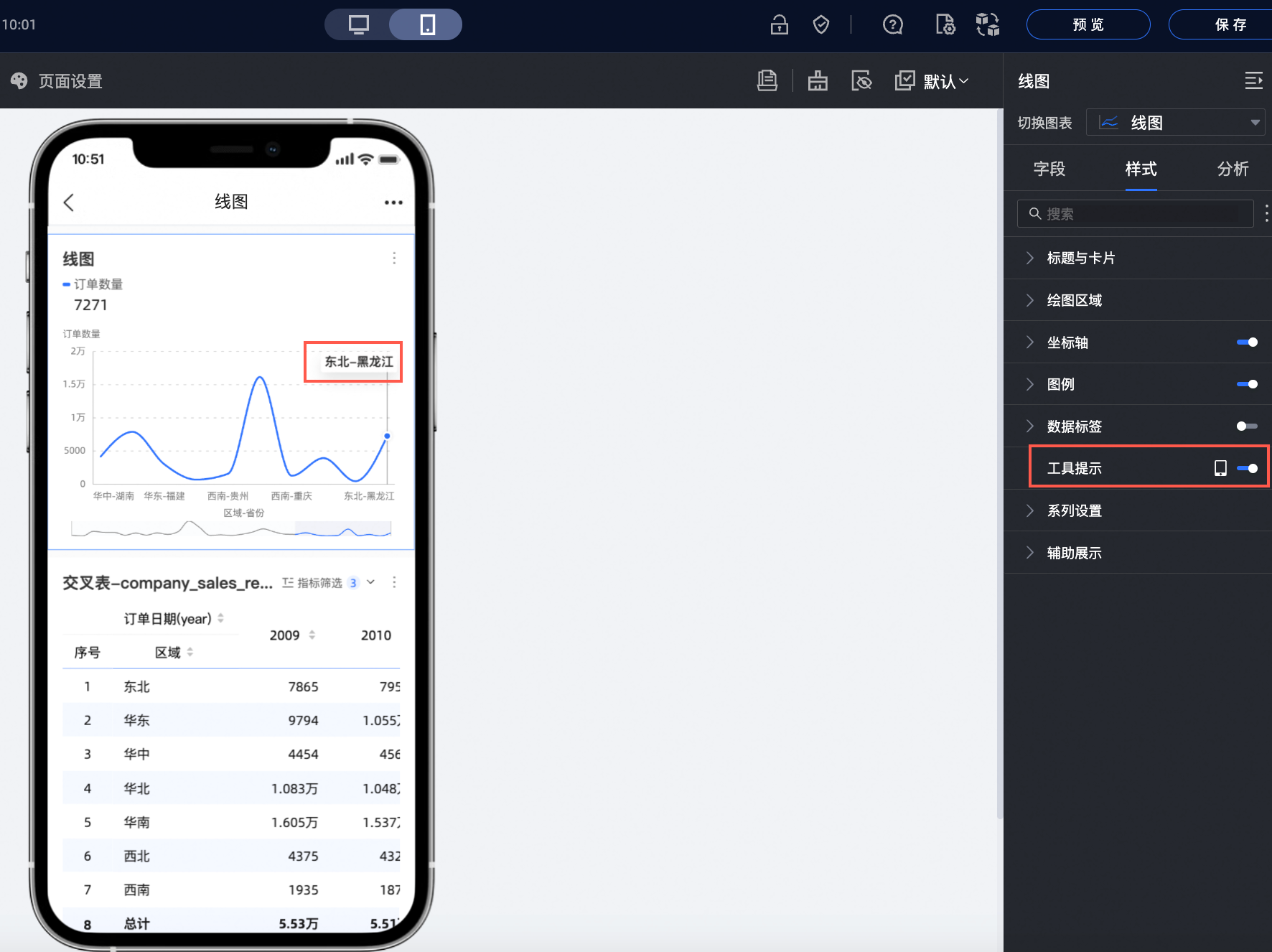

切换到移动端布局，支持控制移动端的工具提示是否展示。
系列设置
在系列设置中，设置系列样式。
仅当在字段配置面板中启用颜色图例/维度时，才需要在系列设置中设置别名和数值显示格式。
图表配置项 | 配置项说明 |
请选择字段 | 根据业务场景选择维度或度量项。 |
别名 | 设置贴合实际业务场景的字段名称。 该项仅当配置了颜色图例/维度时，才支持配置。 |
线条样式 | 设置线图的线型及粗细。 说明 堆积与百分比堆积不支持该功能。 |
显示标记点 | 支持设置标记点显示为圆、空心圆、菱形和空心菱形。 说明 堆积与百分比堆积不支持该功能。 |
显示数据标签 | 选择是否显示数据标签，并设置标签的颜色、位置。 |
数值显示格式设置 | 在选择显示数据标签的前提下，支持配置数据标签中数值的显示格式。您可以选择自动适配、自定义适配及手动输入三种格式。 该项仅当配置了颜色图例/维度时，才支持配置。 |
显示最值 | 设置是否显示线图上最大值和最小值的标签。 说明 堆积与百分比堆积不支持该功能。 |
辅助展示

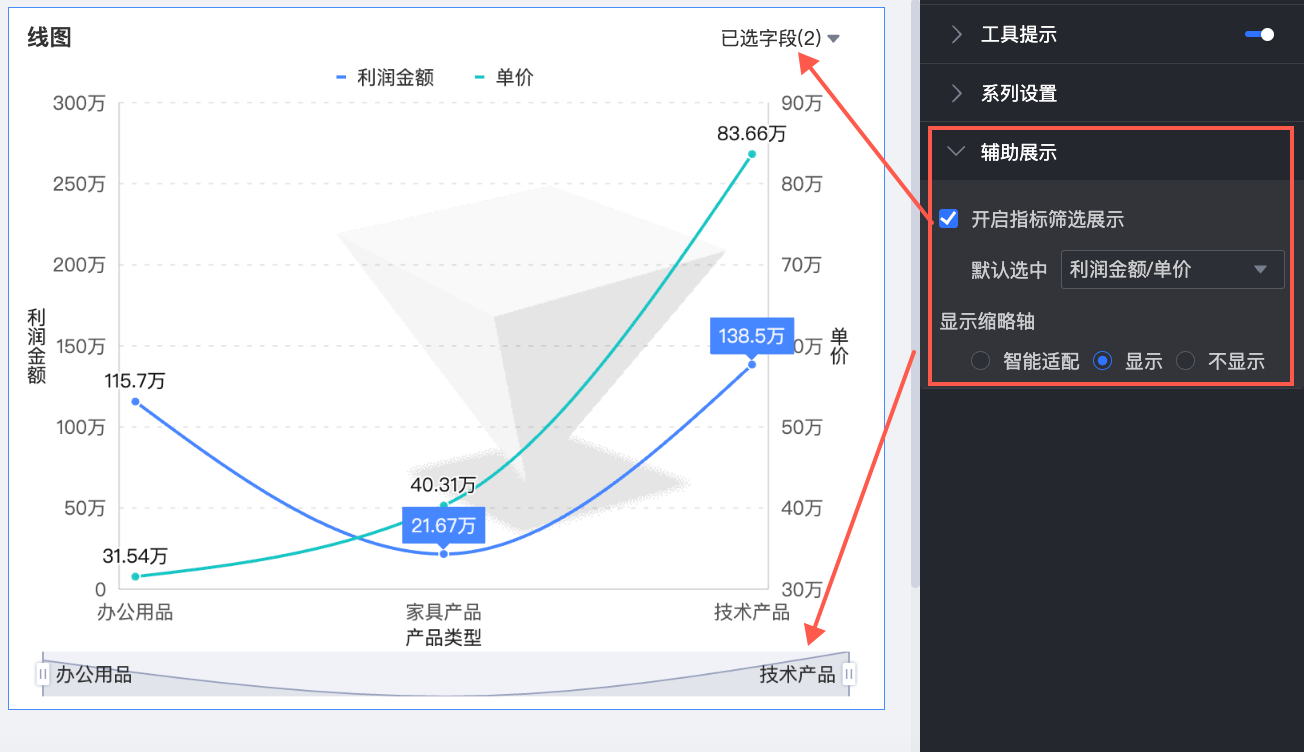

在辅助展示中，设置指标筛选展示以及缩略轴。
图表配置项 | 配置项说明 |
开启指标筛选展示 | 设置是否开启，开启后设置默认选中指标字段。 |
显示缩略轴 | 设置缩略轴显示方式。 说明 分面模式下，不支持使用显示缩略轴功能。 |
图表分析配置
配置项 | 名称 | 说明 |
数据交互 | 钻取 | 当您配置了图表的钻取功能时，可以对钻取层级行的展示样式进行配置。具体请参见钻取。 |
联动 | 当需要分析的数据存在于不同的图表，您可以通过图表联动，把多个图表关联起来，形成联动进行数据分析。具体设置请参见联动。 | |
跳转 | 当需要分析的数据存在于多个仪表板时，您可以通过仪表板跳转，把多个仪表板关联起来，进行数据分析。跳转包含参数跳转和外部链接两种方式。具体设置请参见跳转。 | |
高级设置 | 添加数据对比 | 当需要分析日期维度数据时，支持添加数据对比。若日期字段选择为日粒度，则支持勾选去年同期、上月同期、上周同期、前一天、自选结束日期进行数据对比。
|
分析预警 | 辅助线 | 通过辅助线可以查看当前度量值与辅助线设定值之间的差异。辅助线设定值分为固定值和计算值两种。计算值包含平均值、最大值、最小值和中位数四类。具体设置请参见分析预警。 |
趋势线 | 通过趋势线可以展示当前数据的整体发展趋势。趋势线分为智能推荐、线性、对数、指数、多项式、幂函数六种。具体设置请参见趋势线。 | |
标注 | - | 当图表中的数据存在异常或需要重点关注时，支持使用颜色高亮、图标、注释或数据点的方式行标注，帮助您识别异常并采取相应的行动。具体设置请参见标注。 |
