：LBS热力地图

前提条件

• 已创建仪表板，请参见新建仪表板。

• 请确保待添加的地理区域字段已切换为地理信息，请参见编辑地理信息维度。

  说明

  假设图表待添加的地理区域字段为area，仅当显示为红框标识时，表示该字段已切换为地理信息。

图表概述

使用场景

多用于空间分布的数据展示，例如行政区、地级市、街道、经纬度等。

优势简介

• 可视化效果：支持热力样式地图。

• 交互操作：可圈选放大地图，指标切换，组件内筛选。

图表数据配置

1. 在数据标签页，选择需要的维度字段和度量字段：

   • 在维度列表中，找到省份，双击或拖拽至地理区域/经纬度。

   • 在度量列表中，找到订单金额和利润金额，依次双击或拖拽至LBS热力深度/度量区域。

2. 单击更新，系统自动更新图表。

图表样式配置

下面为您介绍图表的样式配置，图表通用的样式配置请参见配置图表标题区。

• 在地图配置中，设置显示范围、底图样式和地图展示方式。

  说明

  Mapbox Openstreetmap底图调用量限制3000次/日，超出后底图将无法加载，请勿进行压力测试。

  • 显示范围：支持自动和自定义。当数据只有一个时，建议切换到自定义范围。

    当显示范围选择自定义时，自定义范围可以选择国家地图或区域地图。本例中，选择国家地图中国。

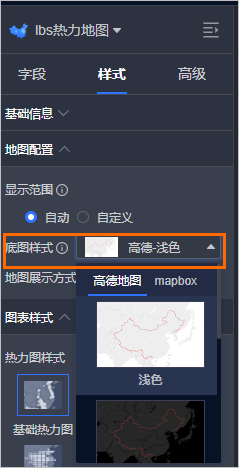

  • 底图样式支持高德地图和mapbox两种地图类型，同时两种地图类型分别支持多种显示样式。

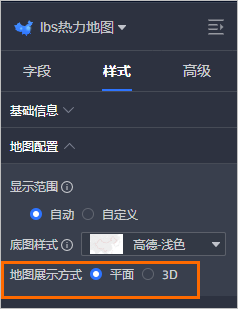

  • 地图展示方式支持平面和3D两种方式。

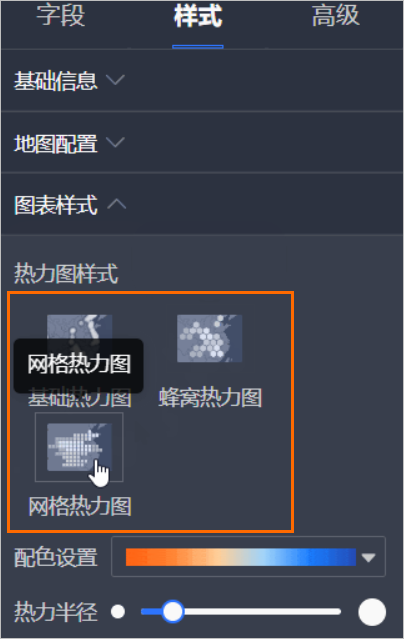

• 在图表样式中，配置热力图的样式、配色。

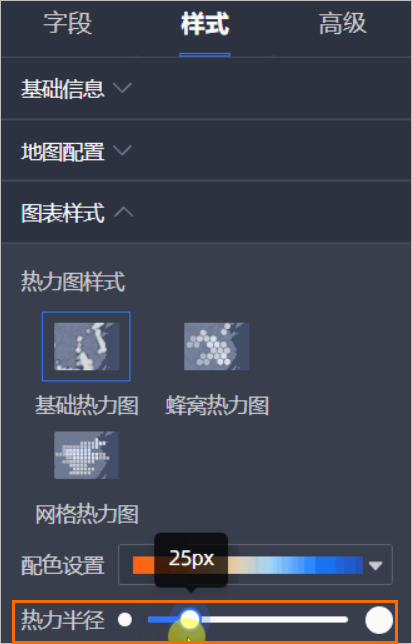

  如果您使用基础热力图样式，还可以设置热力半径。

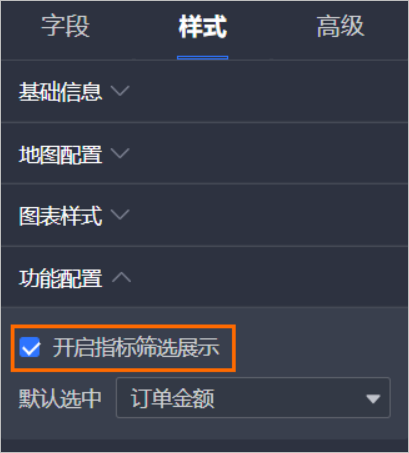

• 在功能配置中，勾选开启指标筛选展示，可以设置展示的指标项。

使用限制

LBS热力地图由地理区域/经纬度和LBS热力深度/度量组成：

• 地理区域/经纬度由数据的维度决定，至少选择1个维度，最多选择3个维度，且维度类型必须为地理信息。例如省份。

• LBS热力深度/度量由数据的度量决定，至少选择1个度量，最多选择5个度量。例如订单金额和利润金额。
