DSW 交互式建模快速入门 - 人工智能平台 PAI

通过 DSW（Data Science Workshop）的内置 Notebook 或 VSCode，在云端开发、训练并部署深度学习模型。本文以 MNIST 手写数字识别为例，演示完整流程。

说明

MNIST 手写数字识别是深度学习经典入门任务，目标是训练模型识别 10 个手写数字（0～9）。

一. 前提条件

主账号已开通 PAI 并创建工作空间。如尚未开通，访问PAI 控制台，在页面左上角选择目标地域，完成一键授权和产品开通。

二. 计费说明

本文使用公共资源组创建 DSW 实例和 EAS 模型服务，按量计费。计费详情参见DSW 计费说明和EAS 计费说明。

三. 创建 DSW 实例

进入 DSW 页面。
1. 访问PAI 控制台。
2. 在页面左上方选择目标地域。
3. 在左侧导航栏单击工作空间列表，进入目标工作空间。
4. 在左侧导航栏选择模型开发与训练 > 交互式建模（DSW） > 新建实例。
在配置实例向导页面配置以下参数，其他保持默认。
- 资源类型：选择公共资源（按量付费）。
- 资源规格：选择ecs.gn7i-c8g1.2xlarge。
  该规格库存不足时，可选择其他 GPU 实例。
- 镜像配置：选择官方镜像，搜索镜像modelscope:1.26.0-pytorch2.6.0-gpu-py311-cu124-ubuntu22.04。
  建议使用相同镜像以避免环境兼容问题。
- 存储挂载：持久化存储模型开发文件。本文使用对象存储 OSS。单击 OSS，单击图标，选择 Bucket 并新建目录（例如pai_test）。
  如果当前地域没有可用 Bucket，参考以下步骤创建：
  （可选）创建 OSS Bucket
  1. 开通OSS服务。
  2. 访问OSS 控制台，单击创建 Bucket，填写 Bucket 名称，地域选择与 PAI 相同的地域，其他参数保持默认，单击完成创建。
  - Uri：oss://**********oss-cn-hangzhou-internal.aliyuncs.com/pai_test/
  - 挂载路径：/mnt/data/
单击确定创建实例。
实例启动失败时，参见创建DSW实例排查。

四. 在 DSW 中开发模型

在实例列表单击打开，进入 DSW 开发环境。在启动台单击创建 Notebook。

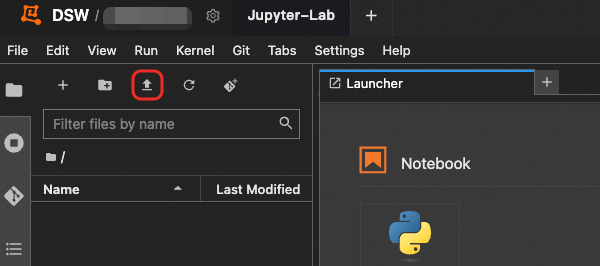

编写模型代码。本文已提供 MNIST 训练代码：下载mnist.ipynb，然后在 DSW 左上角单击图标上传文件。

训练模型。打开mnist.ipynb，找到训练代码单元格，单击执行。代码将自动下载 MNIST 数据集到dataSet目录，并将训练后的模型保存至output目录。训练约需 10 分钟。

import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim
from torch.utils.data import DataLoader
from torchvision import datasets, transforms
from torch.utils.tensorboard import SummaryWriter

# 超参数
batch_size = 64  # 每次训练的数据量
learning_rate = 0.01  # 学习率
num_epochs = 5  # 训练轮次

# 检查是否有可用的 GPU
device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')

Train Epoch: 3 [57600/60000 (96%)]      Loss: 0.116840
Validation Loss: 0.0753, Accuracy: 9750/10000 (98%)
Model saved with accuracy: 97.50%
Train Epoch: 4 [0/60000 (0%)]    Loss: 0.155105
Train Epoch: 4 [6400/60000 (11%)]       Loss: 0.025345
Train Epoch: 4 [12800/60000 (21%)]      Loss: 0.063321
Train Epoch: 4 [19200/60000 (32%)]      Loss: 0.129752
Train Epoch: 4 [25600/60000 (43%)]      Loss: 0.021768
Train Epoch: 4 [32000/60000 (53%)]      Loss: 0.127890
Train Epoch: 4 [38400/60000 (64%)]      Loss: 0.049701
Train Epoch: 4 [44800/60000 (75%)]      Loss: 0.025785
Train Epoch: 4 [51200/60000 (85%)]      Loss: 0.042838
Train Epoch: 4 [57600/60000 (96%)]      Loss: 0.064462
Validation Loss: 0.0666, Accuracy: 9767/10000 (98%)
Model saved with accuracy: 97.67%
Training complete. writer.close()

训练过程输出模型在验证集上的准确率（反映泛化能力）。本次训练验证集准确率为 98%，可进入后续步骤。

查看训练曲线。执行以下单元格，单击 TensorBoard 地址http://localhost:6006/。
```
!tensorboard --logdir=/mnt/workspace/output/runs

TensorFlow installation not found - running with reduced feature set.

NOTE: Using experimental fast data loading logic. To disable, pass
    "--load_fast=false" and report issues on GitHub. More details:
    https://github.com/tensorflow/tensorboard/issues/4784

Serving TensorBoard on localhost; to expose to the network, use a proxy or pass --bind_all
TensorBoard 2.19.0 at http://localhost:6006/ (Press CTRL+C to quit)
^C
```
TensorBoard 显示 train_loss（训练集损失）和 validation_loss（验证集损失）曲线。
查看完曲线后，单击单元格的图标停止 TensorBoard。未停止 TensorBoard 将导致后续单元格无法执行。
（可选）根据 loss 曲线调整超参数
根据损失值变化趋势判断训练效果：
- 训练结束前 train_loss 和 validation_loss 仍在下降（欠拟合）
  增加 num_epochs（训练轮次）或提高 learning_rate（学习率），增强模型拟合能力。
- 训练结束前 train_loss 持续下降但 validation_loss 上升（过拟合）
  减少 num_epochs 或降低 learning_rate，避免过度拟合。
- 训练结束前 train_loss 和 validation_loss 均趋于平稳（良好拟合）
  模型达到理想状态，可进入后续步骤。

测试模型效果。执行以下单元格，展示 20 张测试图片及其真实标签（label）和模型预测结果（predict）。

单击左侧的运行按钮执行以下代码：

import torch
import torch.nn as nn
import torch.nn.functional as F
from torchvision import datasets, transforms
import matplotlib.pyplot as plt

# 定义与训练时相同的模型结构
class SimpleCNN(nn.Module):
    def __init__(self):
        super(SimpleCNN, self).__init__()
        self.conv1 = nn.Conv2d(1, 10, kernel_size=5)

示例输出：

持久化模型文件。本文使用公共资源组创建 DSW 实例，文件存储在免费云盘中。实例停机超过 15 天后，云盘内容将被自动清空。将模型文件拷贝至 OSS，以便后续使用 PAI-EAS 部署。
```
!cp  -r /mnt/workspace/output/  /mnt/data/
```
访问OSS 控制台查看已拷贝的文件：
OSS 存储路径 pai_test/output/ 下包含 runs/ 文件夹和 best_model.pth 模型文件。

模型开发完成后，可将模型部署为在线服务，参见五. 使用 EAS 部署模型服务。

重要

本文使用公共资源创建 DSW 实例，按量计费。不使用时请在实例列表页面右侧，停止或删除实例，避免持续扣费。

五. 使用 EAS 部署模型服务

EAS（Elastic Algorithm Service）将训练好的模型部署为在线推理服务或AI-Web应用。EAS支持异构资源，结合自动扩缩容、一键压测、灰度发布、实时监控等能力，以更低成本保障高并发场景下的服务稳定性。

编写模型 Web 接口并拷贝至 OSS。本文提供了 Web 接口代码和拷贝命令，执行以下单元格即可。

# 下载模型预测web服务接口代码web.py
!curl -f -o web.py "http://aliyun-document-review.oss-cn-beijing.aliyuncs.com/dsw_files/web.py"

# 下载请求模型服务的测试代码
!curl -f -o request_web.py "http://aliyun-document-review.oss-cn-beijing.aliyuncs.com/dsw_files/request_web.py"

# 将web.py拷贝至OSS
!cp /mnt/workspace/web.py  /mnt/data/web.py

（可选）在 DSW 中验证 Web 接口。执行以下单元格安装依赖并启动服务。

# 安装bottle包
!pip install bottle

# 启动web.py服务
!python web.py

Looking in indexes: https://mirrors.aliyun.com/pypi/simple/
Requirement already satisfied: bottle in /usr/local/lib/python3.11/site-packages (0.13.4)
WARNING: Running pip as the 'root' user can result in broken permissions and conflicting behaviour with the system package manager. It is recommended to use a virtual environment instead: https://pip.pypa.io/warnings/venv

[notice] A new release of pip is available: 23.3.2 -> 25.1.1
[notice] To update

测试接口。在页面上方单击 WebIDE，左侧单击request_web.py，单击执行代码。

import requests
"""
测试图片url:
label为7
http://aliyun-document-review.oss-cn-beijing.aliyuncs.com/dsw_files/mnist_label_7_No_0.jpg
label为2
http://aliyun-document-review.oss-cn-beijing.aliyuncs.com/dsw_files/mnist_label_2_No_1.jpg

返回结果：

{"prediction": 7}

说明

通过公网访问 DSW 中的 Web 服务需配置 VPC、NAT 网关和 EIP，详情参见通过公网访问实例中的服务。

创建 EAS 服务。在 PAI 控制台左侧导航栏单击模型在线服务（EAS） > 部署服务 > 自定义部署。
配置以下参数，其他保持默认：
- 部署方式：镜像部署
- 镜像配置：选择镜像地址，粘贴 DSW 使用的镜像地址。
  DSW 已验证该镜像可正常运行模型代码，部署时使用相同镜像可避免环境问题。在 DSW 的实例列表页面，找到目标实例对应的镜像版本列，单击镜像地址右侧的复制图标即可获取该镜像地址。
- 存储挂载：模型文件和 Web 接口代码已拷贝至 OSS。单击 OSS，选择对应路径。
  - Uri：oss://*****/pai_test/
  - 挂载路径：/mnt/data/
- 运行命令：web.py已挂载至/mnt/data/，需调整路径。运行命令为：python /mnt/data/web.py
- 端口号：填写web.py使用的端口号9000。
- 三方库配置：所选镜像缺少 bottle 库，在此处添加 bottle。
- 资源类型：选择公共资源，资源规格选择ecs.gn7i-c8g1.2xlarge。
- 配置系统盘：设置为 20GB。
  镜像体积较大，系统盘空间不足时会导致实例启动失败，建议设置为 20 GB 或以上。
单击部署创建服务。创建约需 5 分钟，状态变为运行中时代表部署成功。
获取调用信息。在服务详情页单击查看调用信息，获取公网调用地址和Token。

调用服务。将以下代码中的公网调用地址和Token替换为实际值，然后执行代码。

import requests

"""
测试图片url：
label为7
http://aliyun-document-review.oss-cn-beijing.aliyuncs.com/dsw_files/mnist_label_7_No_0.jpg
label为2
http://aliyun-document-review.oss-cn-beijing.aliyuncs.com/dsw_files/mnist_label_2_No_1.jpg
label为1
http://aliyun-document-review.oss-cn-beijing.aliyuncs.com/dsw_files/mnist_label_1_No_2.jpg
label为0
http://aliyun-document-review.oss-cn-beijing.aliyuncs.com/dsw_files/mnist_label_0_No_3.jpg
label为4
http://aliyun-document-review.oss-cn-beijing.aliyuncs.com/dsw_files/mnist_label_4_No_4.jpg
label为5
http://aliyun-document-review.oss-cn-beijing.aliyuncs.com/dsw_files/mnist_label_9_No_5.jpg
"""

image_url = 'http://aliyun-document-review.oss-cn-beijing.aliyuncs.com/dsw_files/mnist_label_7_No_0.jpg'

# 由客户端下载图片，得到二进制数据
img_response = requests.get(image_url, timeout=10)
# 根据状态码自动检测请求是否成功
img_response.raise_for_status()
img_bytes = img_response.content

# header信息 <EAS_TOKEN>需替换为实际的Token
# 实际生产中建议您将Token设置为环境变量，防止敏感信息泄漏
# 环境变量配置方法请参见：https://www.alibabacloud.com/help/zh/sdk/developer-reference/configure-the-alibaba-cloud-accesskey-environment-variable-on-linux-macos-and-windows-systems
headers = {"Authorization": "Token"}
# 把二进制数据作为POST请求的body，发送到模型服务
resp = requests.post('调用地址/predict_image', data=img_bytes, headers=headers)
print(resp.json())

返回结果：

{"prediction": 7}

重要

本文使用公共资源创建 EAS 服务，按量计费。不使用时请在服务列表页面右侧，停止或删除服务，避免持续扣费。
