云原生大数据计算服务 MaxCompute：使用Spark UI诊断作业

步骤一：获取链接

打开MaxCompute Spark LogView URL后，可获取SparkUI链接，SparkUI是开源Spark作业诊断的重要工具，可用于获取作业日志，以检查作业是否已正常提交并执行。

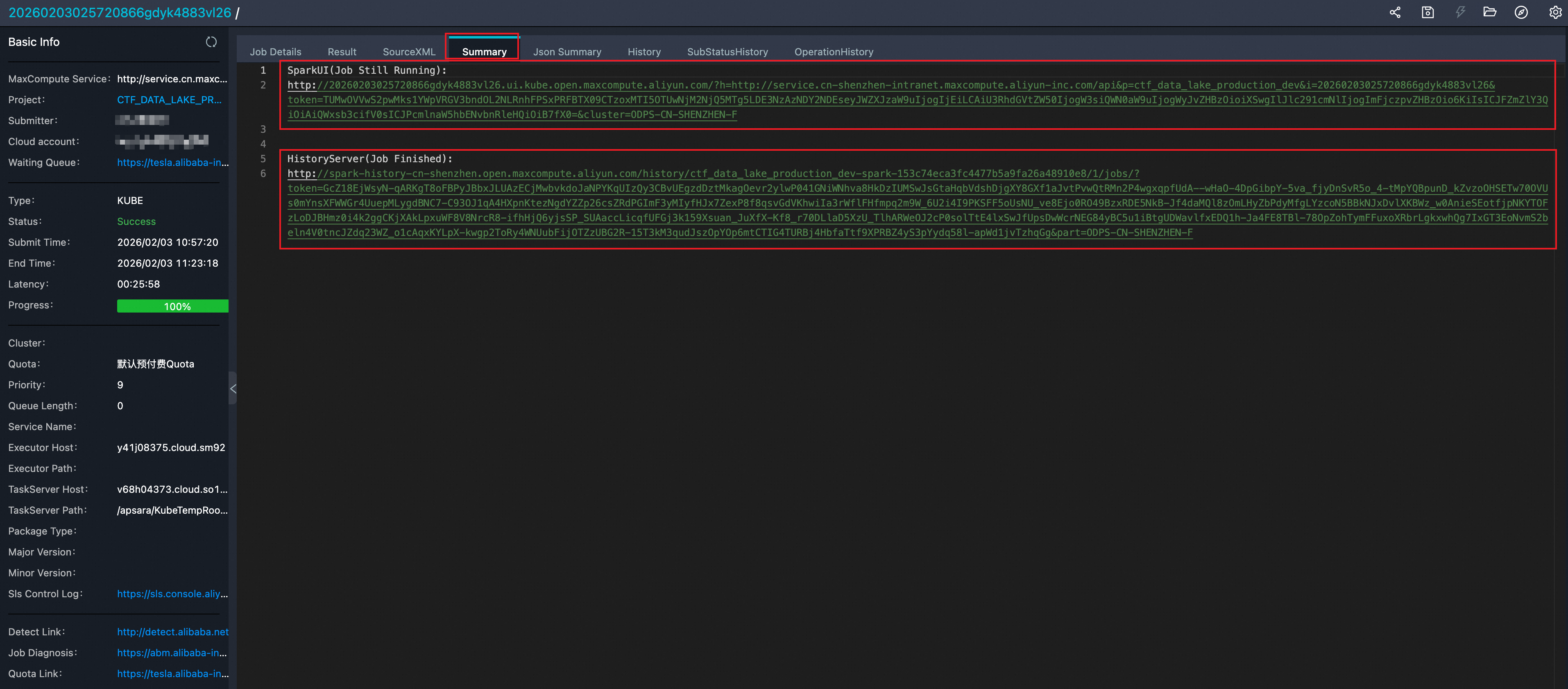

在MaxCompute Spark LogView URL的summary模块下找到Spark UI链接和History Server链接，如图所示：

• Spark Web UI：仅在作业运行时才能打开，包含当前作业进度及线程栈等信息

• Spark History Server：作业结束后可以打开，事件从驱动传递至HistoryServer的过程存在1至3分钟的延迟，立刻打开Tracking URL时，可能会出现一个页面，显示Application application_1560240626712_2078769635 not found.错误。请稍后重试即可正常访问。

  若在kube模式下查看History Server，需要在配置文件spark-defaults.conf中修改eventLog 的相关参数，如下：

  （必须）spark.eventLog.enabled = true
  （必须）spark.eventLog.dir = /workdir/eventlog/
  （可选）spark.eventLog.compress = true
  （可选）spark.eventLog.overwrite = true

步骤二：通过SparkUI查看作业基本信息

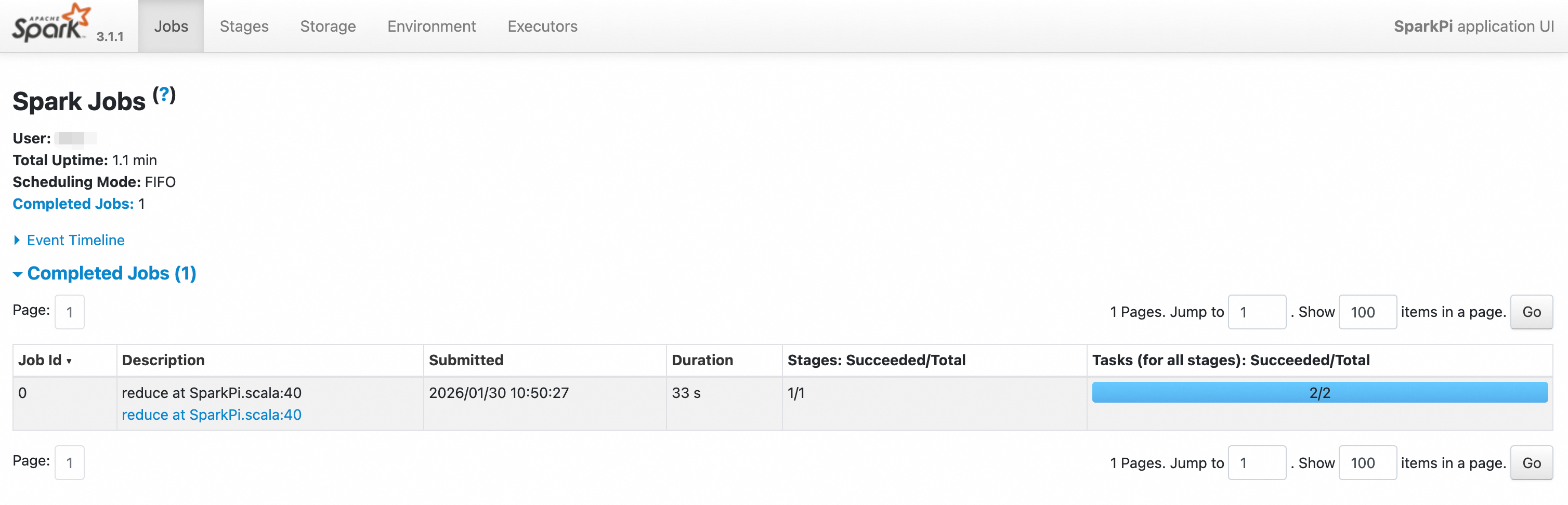

复制上述该链接到浏览器，可以看到 Spark-Web-UI，如图所示：

• 点击Environment页签确认设置的Spark参数。

  排查Environment页签设置的配置参数，确认是否存在配置了但是未生效的情况，这种情况通常由于没有设置SPARK_HOME导致spark-defaults.conf读取不正确。

• 点击Executors页签重点关注是否存在Dead节点及Thread Dump。



  • 点击Logs-StdOut按钮可以看到节点结果输出。

  • 点击Logs-StdErr按钮可以看到节点log4j日志。

步骤三：利用SparkUI排查阻塞或运行缓慢的作业

SparkUI支持查看正在运行的任务及其状态。在Executor页签中，可以查看每个Executor的线程栈快照。这由每个Executor的线程转储（thread dump）按钮提供。

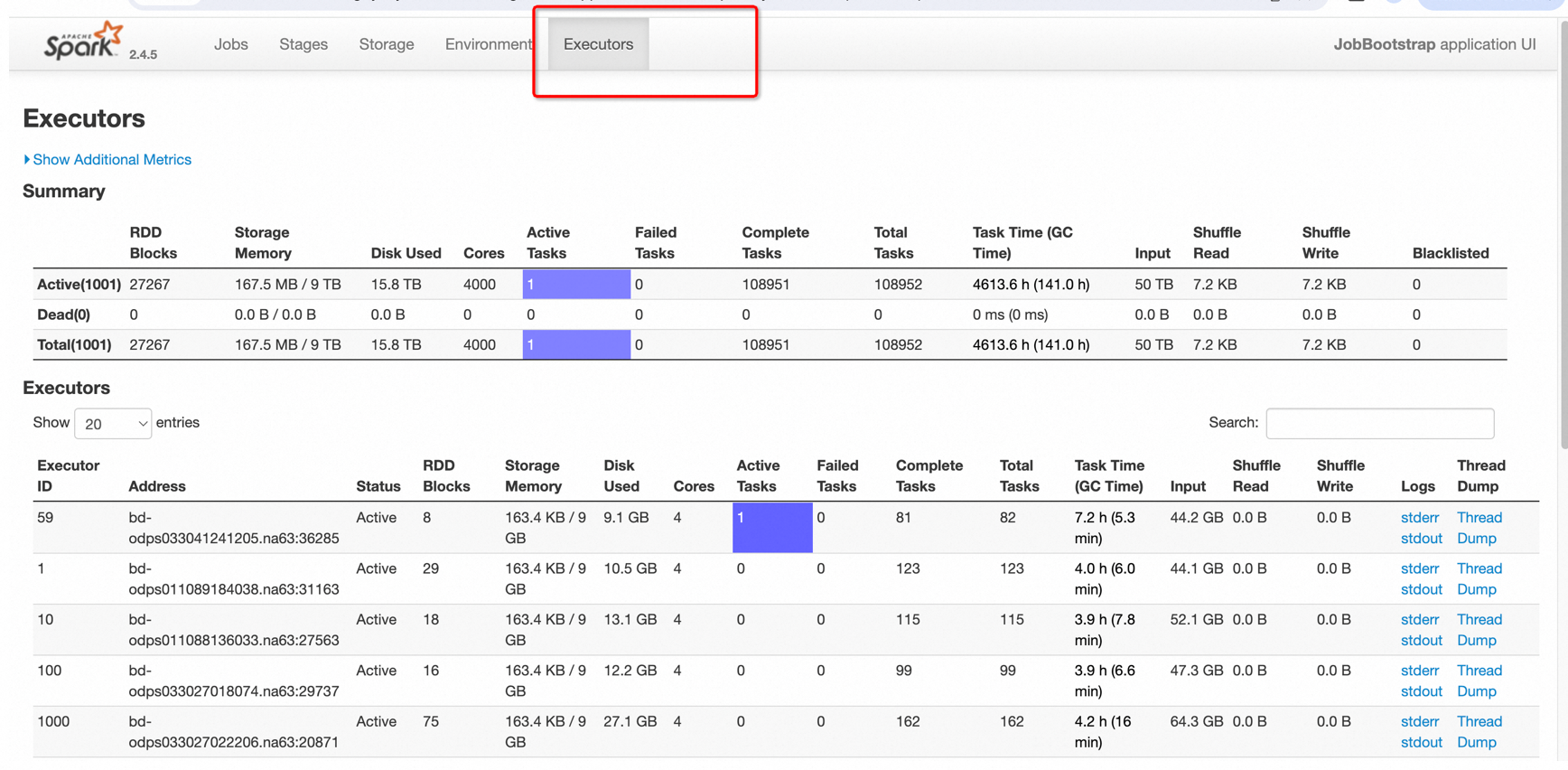

1. 打开运行中的SparkUI，切换到Executors页签。



2. 确认是Driver线程卡住还是Executor线程卡住

   • 如上图示例，可以看到Executor 59还有一个Active Tasks，说明此时还有一个Task未完成，因此点击该Executor的Thread Dump查看该Executor的线程栈信息。

   • 若Active Tasks数量均为0，说明此时Executor均处于空闲状态，当前任务大概率卡在Driver执行逻辑，因此点击Driver的Thread Dump查看Driver的线程栈信息。

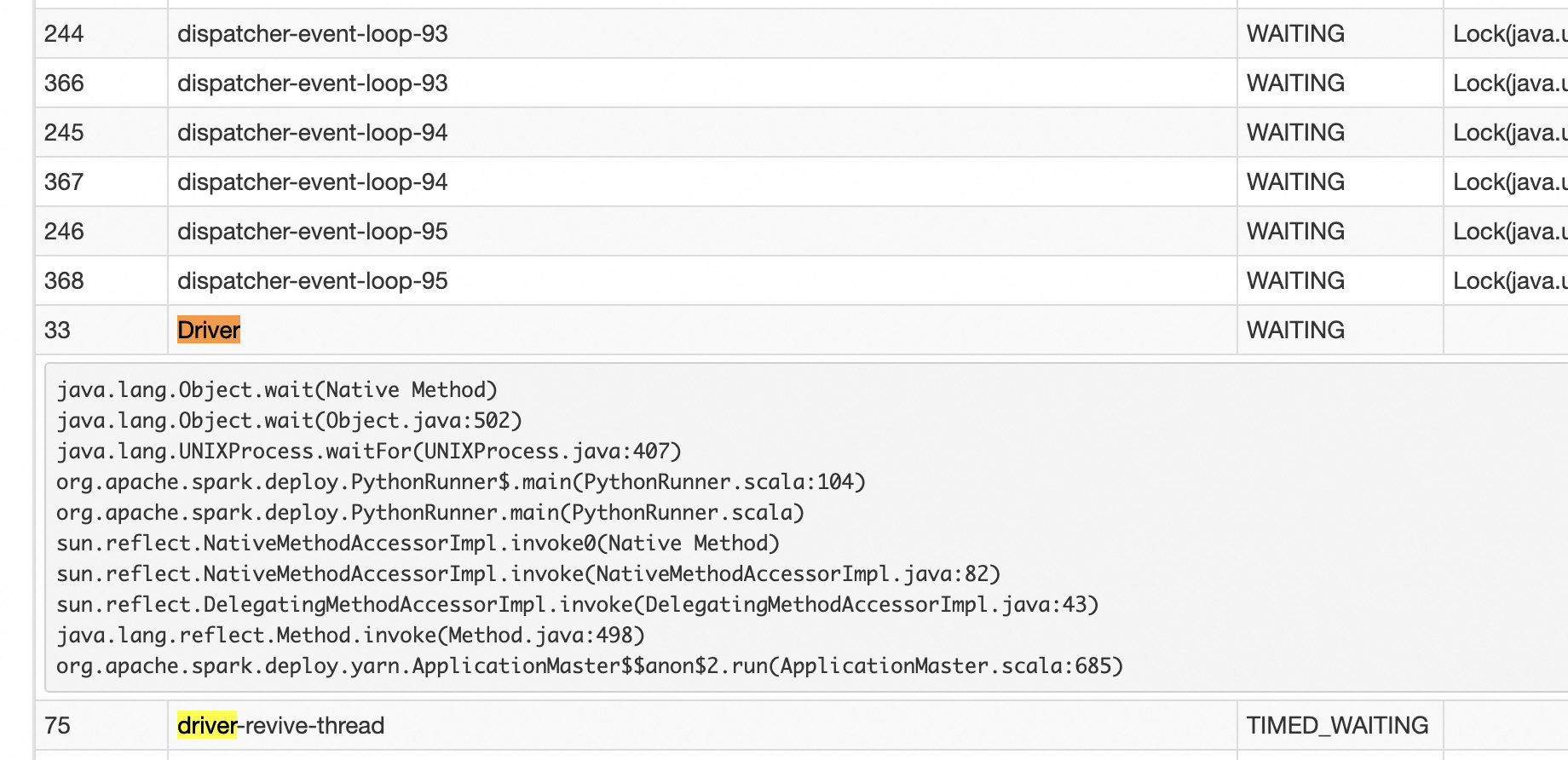

   • Driver的主线程通常如下：

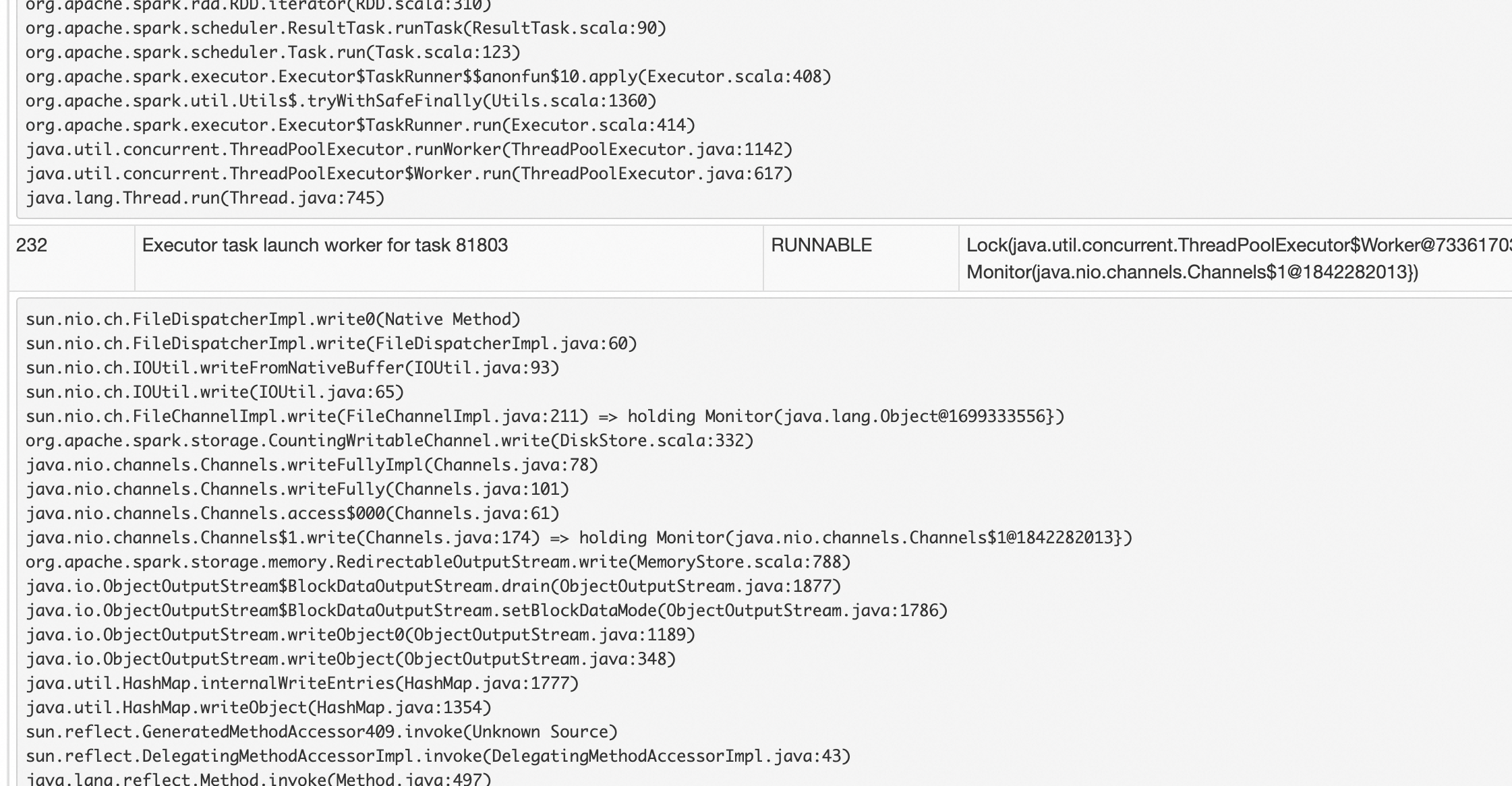

   • Executor执行线程通常如下：
