在物联网业务场景中，资源受限或配置较低的设备，不适合直接构造JSON数据与物联网平台通信，可将原数据直接透传到物联网平台。物联网平台会调用您提交的数据解析脚本，将设备上行数据解析为物联网平台定义的标准格式（Alink JSON），再进行业务处理。
背景信息
数据解析流程图如下所示。
本文以环境数据采集设备为例，为您介绍数据解析具体操作步骤。
设备端接入物联网平台
- 产品创建成功后，单击前往定义物模型，添加物模型，然后发布上线。
- 在左侧导航栏，选择设备，单击添加设备，在环境监测传感器产品下添加设备：Esensor。
设备创建成功后，获取设备证书信息（ProductKey、DeviceName和DeviceSecret）。 - 开发设备端，并测试运行。本示例使用物联网平台提供的Node.js SDK开发设备，并设置设备端模拟上报ICA标准物模型数据，测试运行设备端SDK。
设备端开发更多操作说明，请参见Link SDK。
SDK开发示例代码如下：
const mqtt = require('aliyun-iot-mqtt'); // 1. 设备身份信息 var options = { productKey: "g4yf***", deviceName: "Esensor", deviceSecret: "e14f81***", host: "iot-***.mqtt.iothub.aliyuncs.com" }; // 1. 建立连接 const client = mqtt.getAliyunIotMqttClient(options); // 2. 监听云端指令 client.subscribe(`/${options.productKey}/${options.deviceName}/user/get`) client.on('message', function(topic, message) { console.log("topic " + topic) console.log("message " + message) }) setInterval(function() { // 3.上报环境数据 client.publish(`/sys/${options.productKey}/${options.deviceName}/thing/event/property/post`, getPostData(), { qos: 0 }); }, 5 * 1000); function getPostData() { const payloadJson = { id: Date.now(), version: "1.0", params: { PM25: Math.floor((Math.random() * 1000)), temperature: Math.floor((Math.random() * 60) - 10), humidity: Math.floor((Math.random() * 100)), co2: Math.floor((Math.random() * 10000)), hcho: Math.floor((Math.random() * 5)), lightLux: Math.floor((Math.random() * 10000)) }, method: "thing.event.property.post" } console.log("payloadJson " + JSON.stringify(payloadJson)) return JSON.stringify(payloadJson); }设备端成功接入物联网平台后，在物联网平台控制台设备页，该设备状态显示为在线。

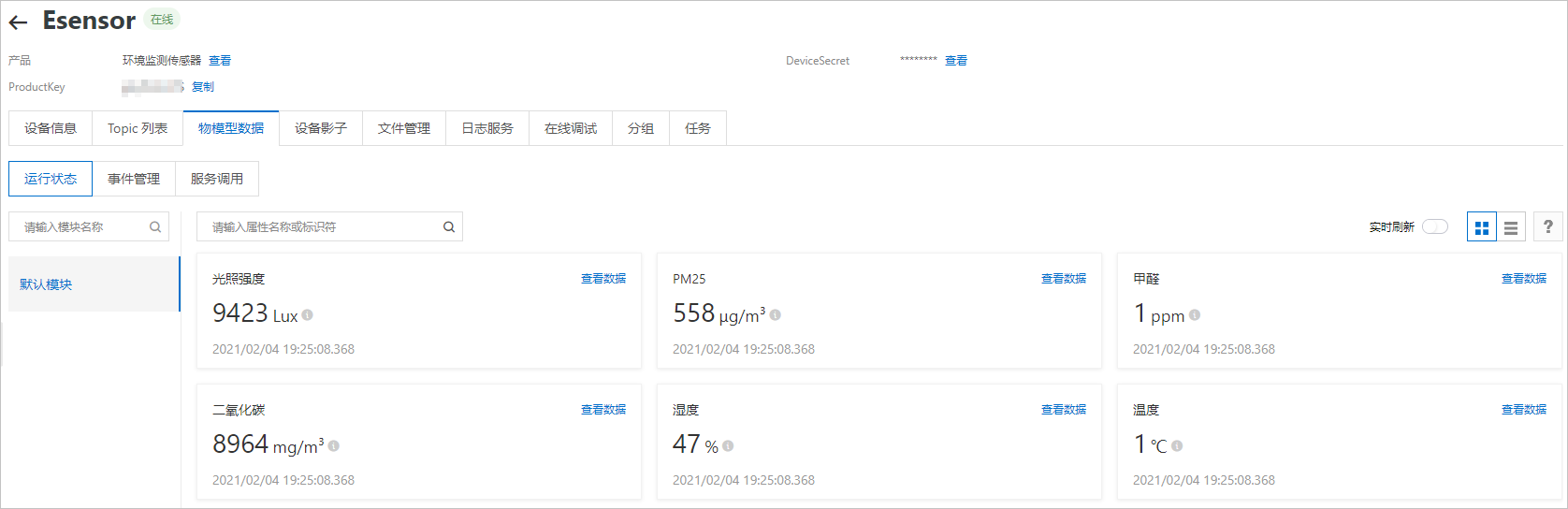

单击设备Esensor操作栏的查看，单击物模型数据。如下图所示，因产品数据格式为透传/自定义，模拟上报的标准物模型数据不能在运行状态页签显示。
在中，查询该设备的设备到云消息，查看设备模拟上报的标准物模型数据，对应的Hex格式消息内容。
本示例中，Hex格式消息内容为：
0xaa1fc800003710ff0005d76b15001c013400ad04ffff0400ffff18003000ff2e。
编写数据解析脚本
在物联网平台控制台，编辑、提交脚本，并模拟数据解析。
- 测试数据解析。
- 单击执行 。
右侧运行结果栏显示解析结果如下图所示。
- 单击执行 。
脚本提交后，可运行设备端SDK脚本调试验证。设备端再向物联网平台上报数据时，物联网平台会调用脚本进行数据解析。解析后的数据将显示在设备对应设备详情页的页签下。
附：物模型TSL
{
"schema": "https://iotx-tsl.oss-ap-southeast-1.aliyuncs.com/schema.json",
"profile": {
"version": "1.0",
"productKey": "g4***"
},
"properties": [
{
"identifier": "lightLux",
"name": "光照强度",
"accessMode": "rw",
"required": false,
"dataType": {
"type": "float",
"specs": {
"min": "0",
"max": "10000",
"unit": "Lux",
"unitName": "照度",
"step": "0.1"
}
}
},
{
"identifier": "PM25",
"name": "PM25",
"accessMode": "rw",
"required": false,
"dataType": {
"type": "int",
"specs": {
"min": "0",
"max": "1000",
"unit": "μg/m³",
"unitName": "微克每立方米",
"step": "1"
}
}
},
{
"identifier": "hcho",
"name": "甲醛",
"accessMode": "rw",
"desc": "HCHOValue",
"required": false,
"dataType": {
"type": "float",
"specs": {
"min": "0",
"max": "10",
"unit": "ppm",
"unitName": "百万分率",
"step": "0.1"
}
}
},
{
"identifier": "co2",
"name": "二氧化碳",
"accessMode": "rw",
"required": false,
"dataType": {
"type": "int",
"specs": {
"min": "0",
"max": "10000",
"unit": "mg/m³",
"unitName": "毫克每立方米",
"step": "1"
}
}
},
{
"identifier": "humidity",
"name": "湿度",
"accessMode": "rw",
"required": false,
"dataType": {
"type": "int",
"specs": {
"min": "0",
"max": "100",
"unit": "%",
"unitName": "百分比",
"step": "1"
}
}
},
{
"identifier": "temperature",
"name": "温度",
"accessMode": "rw",
"desc": "电机工作温度",
"required": false,
"dataType": {
"type": "float",
"specs": {
"min": "-10",
"max": "50",
"unit": "℃",
"step": "0.1"
}
}
}
],
"events": [
{
"identifier": "post",
"name": "post",
"type": "info",
"required": true,
"desc": "属性上报",
"method": "thing.event.property.post",
"outputData": [
{
"identifier": "lightLux",
"name": "光照强度",
"dataType": {
"type": "float",
"specs": {
"min": "0",
"max": "10000",
"unit": "Lux",
"unitName": "照度",
"step": "0.1"
}
}
},
{
"identifier": "PM25",
"name": "PM25",
"dataType": {
"type": "int",
"specs": {
"min": "0",
"max": "1000",
"unit": "μg/m³",
"unitName": "微克每立方米",
"step": "1"
}
}
},
{
"identifier": "hcho",
"name": "甲醛",
"dataType": {
"type": "float",
"specs": {
"min": "0",
"max": "10",
"unit": "ppm",
"unitName": "百万分率",
"step": "0.1"
}
}
},
{
"identifier": "co2",
"name": "二氧化碳",
"dataType": {
"type": "int",
"specs": {
"min": "0",
"max": "10000",
"unit": "mg/m³",
"unitName": "毫克每立方米",
"step": "1"
}
}
},
{
"identifier": "humidity",
"name": "湿度",
"dataType": {
"type": "int",
"specs": {
"min": "0",
"max": "100",
"unit": "%",
"unitName": "百分比",
"step": "1"
}
}
},
{
"identifier": "temperature",
"name": "温度",
"dataType": {
"type": "float",
"specs": {
"min": "-10",
"max": "50",
"unit": "℃",
"step": "0.1"
}
}
}
]
}
],
"services": [
{
"identifier": "set",
"name": "set",
"required": true,
"callType": "async",
"desc": "属性设置",
"method": "thing.service.property.set",
"inputData": [
{
"identifier": "lightLux",
"name": "光照强度",
"dataType": {
"type": "float",
"specs": {
"min": "0",
"max": "10000",
"unit": "Lux",
"unitName": "照度",
"step": "0.1"
}
}
},
{
"identifier": "PM25",
"name": "PM25",
"dataType": {
"type": "int",
"specs": {
"min": "0",
"max": "1000",
"unit": "μg/m³",
"unitName": "微克每立方米",
"step": "1"
}
}
},
{
"identifier": "hcho",
"name": "甲醛",
"dataType": {
"type": "float",
"specs": {
"min": "0",
"max": "10",
"unit": "ppm",
"unitName": "百万分率",
"step": "0.1"
}
}
},
{
"identifier": "co2",
"name": "二氧化碳",
"dataType": {
"type": "int",
"specs": {
"min": "0",
"max": "10000",
"unit": "mg/m³",
"unitName": "毫克每立方米",
"step": "1"
}
}
},
{
"identifier": "humidity",
"name": "湿度",
"dataType": {
"type": "int",
"specs": {
"min": "0",
"max": "100",
"unit": "%",
"unitName": "百分比",
"step": "1"
}
}
},
{
"identifier": "temperature",
"name": "温度",
"dataType": {
"type": "float",
"specs": {
"min": "-10",
"max": "50",
"unit": "℃",
"step": "0.1"
}
}
}
],
"outputData": []
},
{
"identifier": "get",
"name": "get",
"required": true,
"callType": "async",
"desc": "属性获取",
"method": "thing.service.property.get",
"inputData": [
"lightLux",
"PM25",
"hcho",
"co2",
"humidity",
"temperature"
],
"outputData": [
{
"identifier": "lightLux",
"name": "光照强度",
"dataType": {
"type": "float",
"specs": {
"min": "0",
"max": "10000",
"unit": "Lux",
"unitName": "照度",
"step": "0.1"
}
}
},
{
"identifier": "PM25",
"name": "PM25",
"dataType": {
"type": "int",
"specs": {
"min": "0",
"max": "1000",
"unit": "μg/m³",
"unitName": "微克每立方米",
"step": "1"
}
}
},
{
"identifier": "hcho",
"name": "甲醛",
"dataType": {
"type": "float",
"specs": {
"min": "0",
"max": "10",
"unit": "ppm",
"unitName": "百万分率",
"step": "0.1"
}
}
},
{
"identifier": "co2",
"name": "二氧化碳",
"dataType": {
"type": "int",
"specs": {
"min": "0",
"max": "10000",
"unit": "mg/m³",
"unitName": "毫克每立方米",
"step": "1"
}
}
},
{
"identifier": "humidity",
"name": "湿度",
"dataType": {
"type": "int",
"specs": {
"min": "0",
"max": "100",
"unit": "%",
"unitName": "百分比",
"step": "1"
}
}
},
{
"identifier": "temperature",
"name": "温度",
"dataType": {
"type": "float",
"specs": {
"min": "-10",
"max": "50",
"unit": "℃",
"step": "0.1"
}
}
}
]
}
]
}
