热力线层是3D地球(2018)的子组件,支持独立的样式和数据配置,包括线的长宽、渐变速度、颜色以及经纬度等,适用于绘制地理位置上的线条元素。本文档为您介绍热力线层各配置项的含义,帮助您快速准确地使用热力线层子组件。

参考地球容器添加热力线层子组件,并配置其参数。

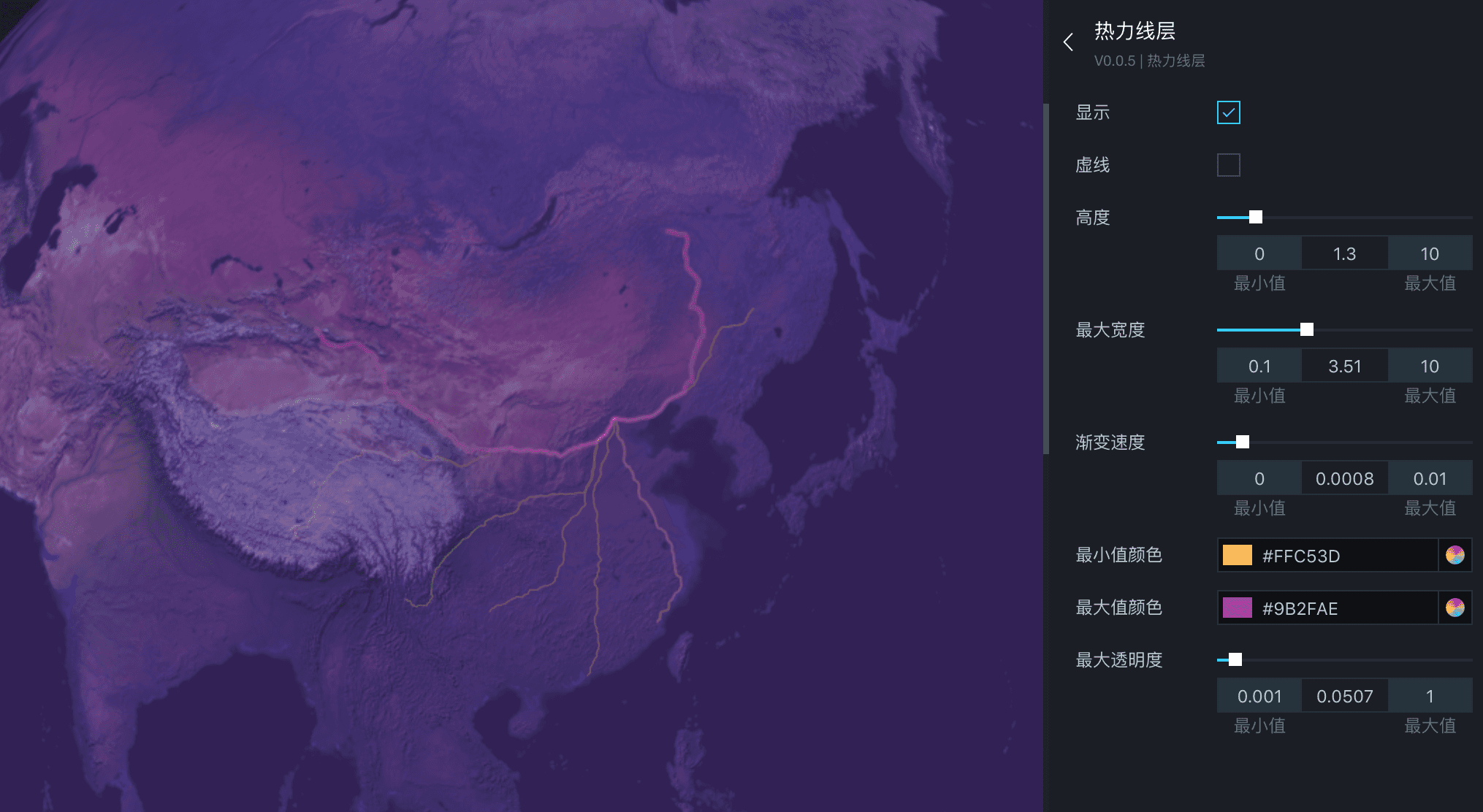

样式



  • 虚线:勾选后,将热力线层以虚线的形式展示,并可以配置虚线的长度和间距。
  • 高度:热力线层相对于地球的高度。
  • 最大宽度:热力线的最大宽度,通过数据中的value值来调整线的宽度。
  • 渐变速度:热力线层渐隐渐显的速度,值越大则速度越快。
  • 最大值颜色:数据中value值最大的线的颜色,可参考颜色选择器说明进行修改。
  • 最小值颜色:数据中value值最小的线的颜色。
  • 最大透明度:热力线的最大透明度,根据数据中每条线对应的value值来设置线透明度。

数据

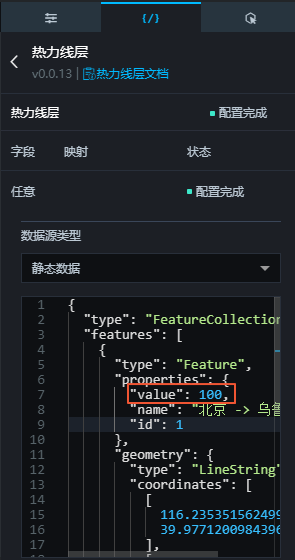

该组件数据为GeoJson格式,关于数据格式以及数据获取方法,请参考地图数据格式。其中每条线的 value值可在 properties字段中配置,上图中的示例GeoJson数据如下:
{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "properties": {
        "value": 100,
        "name": "北京 -> 乌鲁木齐",
        "id": 1
      },
      "geometry": {
        "type": "LineString",
        "coordinates": [
          [
            116.23535156249999,
            39.977120098439634
          ],
          [
            120.36621093749999,
            31.240985378021307
          ],
          [
            115.400390625,
            25.085598897064752
          ],
          [
            105.4248046875,
            22.39071391683855
          ],
          [
            90.791015625,
            30.977609093348686
          ]
        ]
      }
    }
  ]
}
说明 根据数据的 value区间得出scale区间,从而计算从最大到最小的颜色渐变区间。

交互

此组件没有交互事件。
