轨迹层是3D地球(2018)的子组件,支持独立的样式和数据配置,包括轨迹线的长度、运行速度、颜色以及轨迹点的经纬度等,能够通过轨迹线来展示两个或多个地理位置之间的过渡效果,从而模拟运动轨迹。本文档为您介绍轨迹层各配置项的含义,帮助您快速准确地使用轨迹层子组件。

参考地球容器添加轨迹层子组件,并配置其参数。

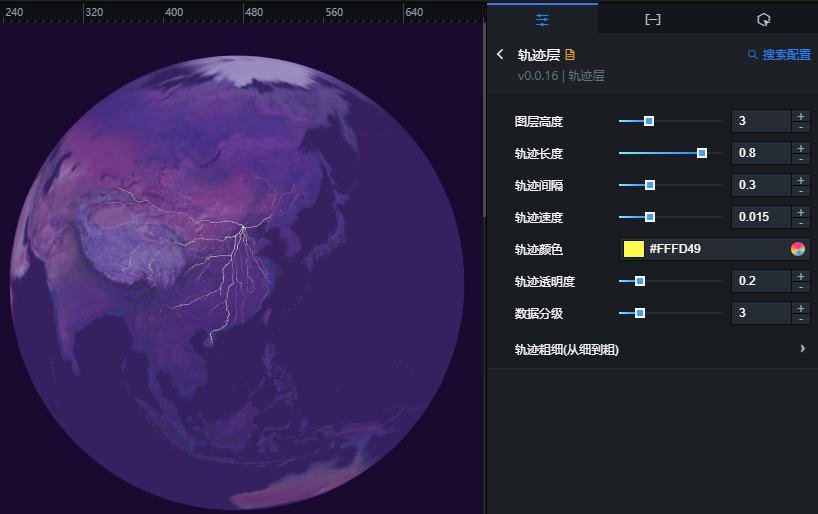

样式

  • 图层高度:轨迹层相对于地球球面的高度,取值范围为0.1到10。
  • 轨迹长度:运动轨迹线的长度,取值范围为0到1。
  • 轨迹间隔:轨迹线重复运动的间隔时长,取值范围为0到1。
  • 轨迹速度:轨迹线的运动速度,取值范围为0到0.05。
  • 轨迹颜色:轨迹线的颜色,可参考颜色选择器说明进行修改。
  • 轨迹透明度:轨迹线的透明度,取值范围为0到1。
  • 数据分级:根据数据中的value字段值大小划分(自然分割)成2~7个数据大小级别,解决value值相差太大导致的渲染问题。
  • 轨迹粗细(从细到粗):单击右侧的+号或垃圾桶图标,添加或删除一个类型。
    • 轨迹宽度:该类型中轨迹的最大宽度。
      注意 该配置项为一个数组,配合数据分级使用,从类型1到类型n为递增的设置,例:类型1设置为10,则表示value值为0~10的数据将展示为10的大小,类型2设置为20,则表示value值为11~20的数据将展示为20的大小,如果数据分级配置项设置为3级,则类型3的值就将成为value大于20的数据展示的数据值大小。

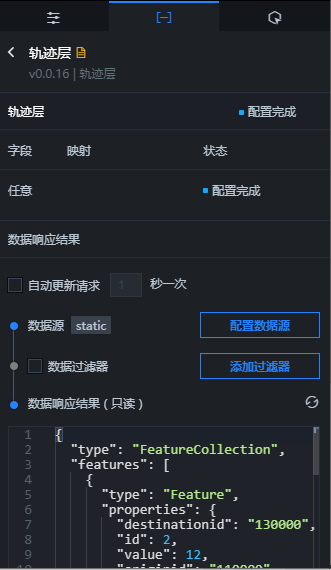

数据

该组件数据为GeoJson格式,关于数据格式以及数据获取方法,请参考地图数据格式,上图中的示例GeoJson数据如下:
{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "properties": {
        "destinationid": "130000",
        "id": 2,
        "value": 12,
        "originid": "110000"
      },
      "geometry": {
        "type": "LineString",
        "coordinates": [
          [
            116.45507812500001,
            39.87601941962116
          ],
          [
            106.6552734375,
            29.611670115197377
          ]
        ]
      }
    },
    {
      "type": "Feature",
      "properties": {},
      "geometry": {
        "type": "LineString",
        "coordinates": [
          [
            116.45507812500001,
            39.87601941962116
          ],
          [
            117.20214843749999,
            44.465151013519616
          ]
        ]
      }
    },
    {
      "type": "Feature",
      "properties": {},
      "geometry": {
        "type": "LineString",
        "coordinates": [
          [
            116.3671875,
            39.842286020743394
          ],
          [
            127.17773437499999,
            43.51668853502906
          ]
        ]
      }
    },
    {
      "type": "Feature",
      "properties": {},
      "geometry": {
        "type": "LineString",
        "coordinates": [
          [
            116.4111328125,
            39.87601941962116
          ],
          [
            101.865234375,
            36.66841891894786
          ]
        ]
      }
    }
  ]
}
  • geometry:定义type类型为"LineString"
  • coordinates:定义两个或多个经纬度坐标位置。
  • properties
    • 定义轨迹起点和终点的adcode,分别为originid(起点)和destinationid(终点)。
    • 定义value字段,配合轨迹粗细 > 轨迹宽度配置项来定义轨迹线的粗细,默认值为1。

交互

此组件没有交互事件。
