DataV数据可视化:Tab列表

更新时间:Apr 03, 2023

Tab列表是基础交互组件的一种,支持自定义Tab的颜色、数量、类型以及标签样式等,可以通过交互配置,与其他组件配合使用,在可视化应用中展示所选择Tab的标签内容。本文介绍Tab列表各配置项的含义。

配置

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键图标锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 字体:组件的字体。
  • 背景色:组件的背景颜色。
  • 行数:Tab列表的行数。
  • 列数:Tab列表的列数。
  • 选择类型:Tab列表的选择类型,可选:单选多选
  • 轮播:Tab列表轮播间隔时间。单击左侧眼睛图标可以选择开启或关闭轮播效果。
  • 初始化值:请填入期望初始化选中的标签ID值,需要与数据中id字段的值匹配。当组件的选择类型单选时,该选项只能包括一个值。当组件的选择类型多选时,该选项可以包含多个值,多个值之间用英文逗号(,)隔开。
    图 1. 选择类型为单选选择类型为单选
    图 2. 选择类型为多选选择类型为多选
    图 3. Tab列表的初始化值Tab列表的初始化值
  • 全部按钮:打开开关,Tab列表中会出现ALL的Tab选项卡。只有当组件的选择类型多选时,此选项才会显示。Tab列表全部按钮
  • 初始化全选:打开开关,组件初始化时会选中所有的Tab选项卡,且初始化值配置项隐藏。只有当组件的选择类型多选时,此选项才会显示。Tab列表初始化全选
  • 标签默认配置Tab列表标签默认配置
    参数说明
    字号组件标签的字号大小。
    字体颜色组件标签的字体颜色,请参见颜色选择器说明进行修改。
    字体粗细组件标签的字体粗细。
    背景颜色Tab选项卡的背景颜色。
    圆角半径Tab选项卡的圆角半径,值越大,边角越圆。默认为0,即为长方形。
    悬浮背景色Tab选项卡的悬浮背景色。只有在预览或者发布页面,才能看到配置效果。
    选中文字色Tab选项卡被选中时文字的颜色。
    选中背景色Tab选项卡被选中时的背景颜色。
    图标配置Tab标签图标的宽度、高度和图标距离文字之间的间隔。
  • 回调ID:组件之间数据联动的变量,需要配置为数据中的某一个字段。
    重要 此功能已更新到交互面板中, 配置面板的该功能将弃用,请尽快升级。新版本的交互功能支持配置多个字段。

数据

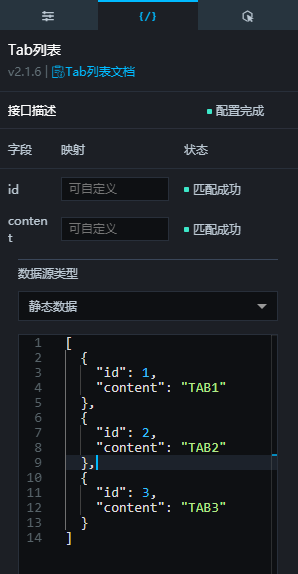

Tab列表数据面板

上图中的示例数据如下。

[
  {
    "id": 1,
    "content": "TAB1"
  },
  {
    "id": 2,
    "content": "TAB2"
  },
  {
    "id": 3,
    "content": "TAB3"
  }
]
表 1. 字段说明
字段说明
idTab选项卡的标签ID,初始化值配置项需要使用此变量的值,来定义初始化选中的Tab标签。
contentTab选项卡的标签名称。
表 1. 配置项说明
配置项说明
受控模式打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互

选中启用,开启组件交互功能。当单击Tab标签时,会触发数据请求,抛出回调值,动态加载标签的内容。默认抛出数据中的idcontent值,具体配置请参见组件回调ID配置

蓝图编辑器交互配置

  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的Tab列表组件,在画布中可以看到如下图所示的Tab列表的蓝图编辑器配置参数。Tab列表蓝图编辑器参数配置
    • 事件
      事件说明
      当数据接口请求完成时数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例
      当Tab点击时当单击Tab时抛出的事件,同时抛出该Tab对应的数据项。
    • 动作
      动作说明
      请求数据接口重新请求服务端数据,上游转换器或图层节点抛出的数据将作为参数。例如Tab列表配置了API数据源为http://api.test,传到请求地理搜索框接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。 具体数据可参见上文的数据示例
      选择项表示选择某一个或者多个Tab选项,可为数组或单个对象。
      开启轮播Tab列表开启轮播样式。
      关闭轮播Tab列表关闭轮播样式。
      切换选择全部表示全选或取消全选。
      更新组件配置动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在节点编程配置页面的转换器中更改对应样式的字段值。
      显示显示组件,不需要参数。
      隐藏隐藏组件,不需要参数。
      切换显隐状态

      切换组件显示或者隐藏。参考数据示例如下。

          {
            // 显示为true,隐藏为false。
            "status": true,
            // 显示动画。
            "animationIn": {
              // 动画方式,可选fade,不填无动画。
              "animationType": "fade",
              // 显示延时,单位为ms。
              "animationDuration": 1000,
              // 显示动画函数,可选linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            },
            // 隐藏动画。
            "animationOut": {
              // 动画方式,可选fade,不填无动画。
              "animationType": "fade",
              // 隐藏延时,单位为ms。
              "animationDuration": 1000,
              // 隐藏动画函数,可选linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
      移动

      将组件移动到指定位置。参考数据示例如下。

          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
