双十一图标占比图是其他基础图表的一种,支持自定义类别图标和内容,支持自定义图标和内容之间的位置关系,能够使用图标形象地展示两种类别的占比情况,适用于双十一大屏中的类别占比展示,例如展示购买某件商品的男女比例。本文档为您介绍双十一图标占比图各配置项的含义,帮助您快速准确地使用双十一图标占比图组件。

样式

  • 基础属性
    • 图表尺寸:组件的宽度和高度,单位为px。
    • 图表位置:组件在大屏中的位置,通过横纵坐标来定义,单位为px。
    • 其他:组件的旋转角度和透明度。
  • 图标

    • 男图标:类别A的显示图标。单击图片框删除当前图片,再次单击上传本地图片,也可以在输入框中输入图片的url地址,来使用远程服务器上的图片。
    • 女图标:类别B的显示图标。单击图片框删除当前图片,再次单击上传本地图片,也可以在输入框中输入图片的url地址,来使用远程服务器上的图片。
    • 排列:各类别标签的排列样式,可选:
      • 竖向:标签排列呈竖向时隐藏男女标签栏。
      • 横向:标签排列呈横向时显示男女标签栏,可修改男女标签值,自定义类别。
  • 样式
    • 图标宽度:各类别图标的宽度,单位为px,取值范围为0到1000。
    • 图标高度:各类别图标的高度,单位为px,取值范围为0到1000。
    • 文本字号:类别标签文本的字体大小,取值范围为0到100。
    • 字体:类别标签文本的字体系列,默认为微软雅黑
    • 字体颜色:类别标签文本的字体颜色,可参考颜色选择器说明进行修改。
    • 图标偏移值:各图标相对于组件中心的横向偏移值,单位为px,取值范围为0到1000。
  • 图标文本间距:当排列方式为纵向时,表示文本与组件下边界的距离;当排列方式为横向时,表示图标与标签文本之间的横向距离。单位为px,取值范围为0到1000。
  • 文本间距:当排列方式为纵向时,表示标签文本与组件左右两侧边界的距离;当排列方式为横向时,表示标签的类别文本与数值文本之间的纵向距离。单位为px,取值范围为0到20。
  • 小数位数:标签数值文本显示的小数点位数。

数据

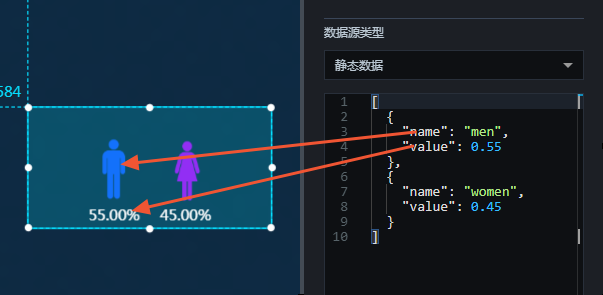

上图中的示例JSON代码如下:
[

  {

    "name": "men",

    "value": 0.55

  },

  {

    "name": "women",

    "value": 0.45

  }

]
  • name:类别值说明。
  • value:各类别所占的百分比值。

交互

此组件没有交互事件。
