散点图是使用散点来展示数据的一种图表,支持自定义x轴、y轴以及散点的样式,支持多系列数据配置,支持提示框交互和动画效果展示,适用于展示不同时间下离散数据的差异。本文档为您介绍散点图各配置项的含义,帮助您快速准确地使用散点图组件。

样式

  • 基础属性
    • 图表尺寸:组件的宽度和高度,单位为px。
    • 图表位置:组件在大屏中的位置,通过横纵坐标来定义,单位为px。
    • 其他:组件的旋转角度和透明度。
  • 全局样式
    • 字体:组件中所有文本的字体系列,默认为微软雅黑
    • 边距
      • 顶部:散点图与组件上边界的距离,单位为px。
      • 底部:散点图与组件下边界的距离,单位为px。
      • 左侧:散点图与组件左侧边界的距离,单位为px。
      • 右侧:散点图与组件右侧边界的距离,单位为px。
    • 最多加载:数据加载限制,系统最多加载您输入的数据记录条数进行布局、绘制与计算,以保证大屏展示效果。
  • x轴:组件的x轴样式,可单击眼睛图标控制x轴的显隐。
    • 文本
      • 颜色:x轴文本的颜色。
      • 字号:x轴文本的字体大小,取值范围为10到100。
      • 字体粗细:x轴文本字体的粗细。
    • 轴标签:x轴的标签样式,可单击眼睛图标控制标签的显隐。
      说明 数据格式与设置格式不统一会导致组件显示异常。
      • 数据种类:x轴标签数据的类型,可选:
        • 数值型:支持整数、浮点数等数值类型的数据。
        • 类目型:支持字符、字符串等类目类型的数据。
        • 时间型:时间类型的数据,需要配置数据格式。
      • 数据格式:数据的显示格式,仅对时间型的数据有效,请参照%Y/%m/%d %H:%M:%S的格式进行配置。
      • 显示格式:期望显示的数据格式,仅对时间型和数值型的数据有效。时间请参照%m/%d%Y%H:%M:%S,整数参照d,浮点参照.1f
      • 最大值:x轴的最大值,支持自定义输入。默认为auto,系统会根据数据最大值、最小值以及标签数量自动计算匹配。
      • 最小值:x轴的最小值,支持自定义输入。默认为auto,系统会根据数据最大值、最小值以及标签数量自动计算匹配。
        说明 轴标签最小值和最大值默认值是一个时间区间范围,与数据面板中的字段x数据保持一致。当数据面板中数值的内容与样式面板的最大最小值数值区间相冲突,以样式面板中数据范围值为准。
      • 单位:x轴单位。
      • 数量:x轴标签的数量。
      • 角度:x轴标签的角度,可选:水平斜角垂直
    • 轴线:轴线的颜色及显示隐藏设置。
    • 网络线:网格线的颜色及显示隐藏设置。
  • y轴

    配置与x轴类似,详见x轴章节。

  • 图例:图表的图例样式,可单击眼睛图标控制图例的显隐。
    • 文本
      • 字号:图例文本的大小。
      • 颜色:图例文本的颜色。
      • 字体粗细:图例文本字体的粗细。
    • 布局
      • 间距
        • 左右间距:相邻图例之间左右两侧的距离,仅当有多个系列时该配置项才有效。
        • 上下间距:图例与组件上下边界的距离。
      • 位置:图例相对于组件起始坐标的位置,可选。
  • 提示框:在预览或发布页面,鼠标悬浮或点击散点时出现的提示框的样式。
    • 触发类型:提示框被触发的目标类型,可选,包括数据项坐标轴
    • 触发动作:提示框被触发的动作,可选,包括悬浮点击
    • 消失延迟时间:当不满足触发条件时,提示框就会消失,此配置项设置提示框消失前延迟的时间,单位为ms。
    • 背景框样式:提示框的背景框样式。
      • 背景色:提示框的背景颜色。
      • 自定义背景框尺寸:提示框的宽度和高度,单位为px。
      • 内边距:提示框的内部边距,单位为px。
      • 水平偏移量:提示框相对鼠标箭头位置的水平偏移量,单位为px。
      • 垂直偏移量:提示框相对鼠标箭头位置的垂直偏移量,单位为px。
      • 边框颜色:提示框的边框颜色。
      • 边框粗细:提示框边框的粗细,单位为px。
    • 文本样式:提示框中文本的样式。
      • 颜色:提示框文本的颜色。
      • 字体:提示框文本的字体系列。
      • 字号:提示框文本的大小。
      • 字体粗细:提示框文本的字体粗细。
    • 坐标轴指示器:当提示框的触发类型为坐标轴,且执行触发动作时,展示的坐标轴指示器的样式。
      • 类型:坐标轴指示器的类型,目前只支持直线指示器
      • 指示线样式:指示线颜色、宽度和类型(类型可选,包括实线、虚线和点线)。
  • 数据系列:单击右侧的+号或垃圾桶图标,添加或删除一个数据系列,对应数据面板中s字段的值。
    • 系列名:数据系列的命名,可自定义。为空时,系统会将组件数据中的s字段值作为系列名进行显示。如果不为空,您需要保证数据返回的顺序,详细配置请参见用户自查类常见问题
    • 填充色:此系列下散点的填充颜色,可参考颜色选择器说明进行修改,支持颜色填充和渐变填充。
    • 边框色:此系列下散点的边框颜色。
  • 动画:图表的动画效果样式,可单击眼睛图标开启或关闭动画效果。
    • 初始动画时长:组件第一次渲染动画的时长,单位为ms。
    • 缓动效果:动画的缓动效果,系统提供多种常见的动画缓动效果供您选择。
    • 更新动画时长:组件数据更新时的动画时长,单位为ms。

数据

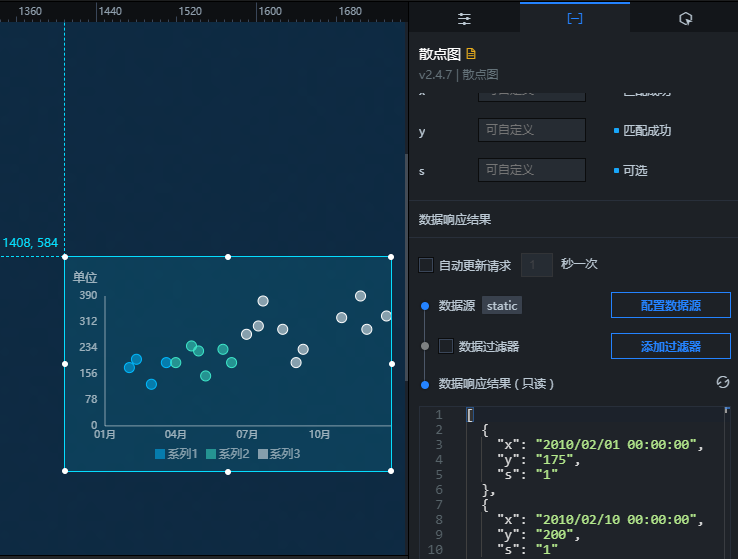

上图中的示例JSON代码如下:
[

  {

    "x": "2010/02/01 00:00:00",

    "y": "175",

    "s": "1"

  },

  {

    "x": "2010/02/10 00:00:00",

    "y": "200",

    "s": "1"

  },

  {

    "x": "2010/03/01 00:00:00",

    "y": "125",

    "s": "1"

  },

  {

    "x": "2010/03/20 00:00:00",

    "y": "190",

    "s": "1"

  },

  {

    "x": "2010/04/01 00:00:00",

    "y": "190",

    "s": "2"

  },

  {

    "x": "2010/04/21 00:00:00",

    "y": "240",

    "s": "2"

  },

  {

    "x": "2010/04/30 00:00:00",

    "y": "225",

    "s": "2"

  },

  {

    "x": "2010/05/09 00:00:00",

    "y": "150",

    "s": "2"

  },

  {

    "x": "2010/05/31 00:00:00",

    "y": "230",

    "s": "2"

  },

  {

    "x": "2010/06/11 00:00:00",

    "y": "190",

    "s": "2"

  },

  {

    "x": "2010/06/30 00:00:00",

    "y": "275",

    "s": "3"

  },

  {

    "x": "2010/07/15 00:00:00",

    "y": "300",

    "s": "3"

  },

  {

    "x": "2010/07/21 00:00:00",

    "y": "375",

    "s": "3"

  },

  {

    "x": "2010/08/15 00:00:00",

    "y": "290",

    "s": "3"

  },

  {

    "x": "2010/09/01 00:00:00",

    "y": "190",

    "s": "3"

  },

  {

    "x": "2010/09/10 00:00:00",

    "y": "230",

    "s": "3"

  },

  {

    "x": "2010/10/29 00:00:00",

    "y": "325",

    "s": "3"

  },

  {

    "x": "2010/11/22 00:00:00",

    "y": "390",

    "s": "3"

  },

  {

    "x": "2010/11/30 00:00:00",

    "y": "290",

    "s": "3"

  },

  {

    "x": "2010/12/25 00:00:00",

    "y": "330",

    "s": "3"

  }

]
  • x:每个散点的类目,即x轴的值。该字段类型与格式须与配置项中x轴的标签数据种类与格式保持一致。
  • y:每个散点的值,即y轴的值。
  • s:(可选)系列值,当配置项数据系列系列名为空时,使用该字段值。

交互

此组件没有交互事件。
