梯形柱图是柱状图的一种,与分组柱图功能类似,只是在柱子方向和形状上有所不同。梯形柱图组件支持自定义y轴区间、多系列数据配置,以及根据数据类目自动分组展示,能够更加清晰智能地展示各类别之间和各类别内部的数据差异,但在大屏中所占空间较大。本文档为您介绍梯形柱图各配置项的含义,帮助您快速准确地使用梯形柱图组件。

样式

  • 基础属性
    • 图表尺寸:组件的宽度和高度,单位为px。
    • 图表位置:组件在大屏中的位置,通过横纵坐标来定义,单位为px。
    • 其他:组件的旋转角度和透明度。
  • 全局样式

    • 字体:组件所有文本的字体系列,默认为微软雅黑
    • 柱子样式
      • 柱间间距:柱子之间的距离,取值范围为0到1。
      • 柱外间距:左右两侧柱子与组件左右边界之间的距离,取值范围为0到1。
      • 组内柱间距:每组的多个柱子之间的距离,取值范围为0到1。
      • 柱脚倾斜:梯形柱图柱脚的倾斜幅度。
    • 边距
      • 顶部:柱图与组件上边界的距离。
      • 底部:柱图与组件下面界的距离。
      • 左侧:柱图与组件左边界的距离。
      • 右侧:柱图与组件右边界的距离。
    • 值标签:每个柱子值标签的样式,可单击眼睛图标控制值标签的显隐。
      • 文本
        • 字号:值标签文本的字体大小。
        • 颜色:值标签文本的颜色。
        • 字体粗细:值标签文本的字体粗细。
      • 位置:值标签显示的位置,可选:右侧、中间、左侧。
  • x轴:柱图的x轴样式,可单击眼睛图标控制x轴的显隐。

    • 文本
      • 字号:x轴文本的字体大小。
      • 颜色:x轴文本的颜色。
      • 字体粗细:x轴文本字体的粗细。
    • 轴标签:x轴的标签样式,可单击眼睛图标控制标签的显隐。
      • 数量:x轴最多显示的标签数量。
        说明数量设置为0时,系统会根据组件数据自动匹配柱子的数量。
      • 角度:轴标签的显示角度,可选:水平斜角垂直
    • 轴线:x轴的轴线样式,可单击眼睛图标控制轴线的显隐。
      • 颜色:轴线的颜色。
    • 网络线:x轴的网格线样式,可单击眼睛图标控制网格线的显隐。
      • 颜色:网络线的颜色。
  • y轴:柱图的y轴样式,可单击眼睛图标控制y轴的显隐。

    • 文本
      • 字号:y轴文本的大小。
      • 颜色:y轴文本的颜色。
      • 字体粗细:y轴文本字体的粗细。
    • 轴标签:y轴的标签样式,可单击眼睛图标控制轴标签的显隐。
      • 最小值:y轴最小值的显示方式,支持自定义输入,也支持系统选择:
        • 数据最小值:取数据中的最小值。
        • 自动取整:系统根据数据中的最大值、最小值和轴标签的数量自动计算。
      • 最大值:y轴最大值的显示方式,支持自定义输入,也支持系统选择:
        • 数据最大值:取数据中的最大值。
        • 自动取整:系统根据数据中的最大值、最小值和轴标签的数量自动计算。
      • 数量:轴标签的数量。
      • 显示格式:轴标签的显示格式,支持自定义输入,也支持系统选择。当选择默认时,系统按照数据的原始格式进行展示。
    • 轴单位:y轴的单位,支持自定义输入,可单击眼睛图标控制轴单位的显隐。
    • 轴线:y轴的轴线样式,可单击眼睛图标控制轴线的显隐。
      • 颜色:轴线的颜色。
    • 网络线:y轴的网络线样式,可单击眼睛图标控制网格线的显隐。
      • 颜色:网络线的颜色。
  • 图例:柱图的图例样式,可单击眼睛图标控制图例的显隐。

    • 文本
      • 字号:图例文本的大小。
      • 颜色:图例文本的颜色。
      • 字体粗细:图例文本字体的粗细。
    • 布局
      • 间距
        • 左右间距:相邻图例之间左右两侧的距离,仅当有多个系列时该配置项才有效。
        • 上下间距:图例与组件和柱图上下边界的距离。
      • 位置:图例相对于组件起始坐标的位置,可选。
  • 提示框:在预览或发布页面,鼠标悬浮或点击柱图时出现的提示框的样式。


    • 触发类型:提示框被触发的目标类型,可选,包括数据项坐标轴
    • 触发动作:提示框被触发的动作,可选,包括悬浮点击
    • 消失延迟时间:当不满足触发条件时,提示框就会消失,此配置项设置提示框消失前延迟的时间,单位为ms。
    • 背景框样式:提示框的背景框样式。
      • 背景色:提示框的背景颜色。
      • 自定义背景框尺寸:提示框的宽度和高度,单位为px。
      • 内边距:提示框的内部边距,单位为px。
      • 水平偏移量:提示框相对鼠标箭头位置的水平偏移量,单位为px。
      • 垂直偏移量:提示框相对鼠标箭头位置的垂直偏移量,单位为px。
      • 边框颜色:提示框的边框颜色。
      • 边框粗细:提示框边框的粗细,单位为px。
    • 文本样式:提示框中文本的样式。
      • 颜色:提示框文本的颜色。
      • 字体:提示框文本的字体系列。
      • 字号:提示框文本的大小。
      • 字体粗细:提示框文本的字体粗细。
    • 坐标轴指示器:当提示框的触发类型为坐标轴,且执行触发动作时,展示的坐标轴指示器的样式。
      • 类型:坐标轴指示器的类型,目前只支持直线指示器
      • 指示线样式:指示线颜色、宽度和类型(类型可选,包括实线、虚线和点线)。
  • 数据系列:单击右侧的+号或垃圾桶图标,添加或删除一个数据系列。

    • 系列名:数据系列的命名,可自定义。为空时,系统会将组件数据中的s字段值作为系列名进行显示。如果不为空,您需要保证数据返回的顺序,详细配置请参见常见问题(用户自查流程)
    • 颜色:此系列下柱图的颜色,支持颜色填充和渐变填充。
  • 动画:柱图的动画效果样式,可单击眼睛图标开启或关闭动画效果。

    • 初始动画时长:组件第一次渲染动画的时长,单位为ms。
    • 缓动效果:动画的缓动效果,系统提供多种常见的动画缓动效果供您选择。
    • 各系列依次动画:勾选后,各系列柱图依次按顺序播放动画;去勾选,全部柱图一起播放动画。
    • 更新动画时长:组件数据更新时的动画时长,单位为ms。
    • 从之前位置开始:勾选后,组件数据更新时,从上一个数据的位置开始播放动画;去勾选,组件数据更新时,从初始位置开始播放动画。

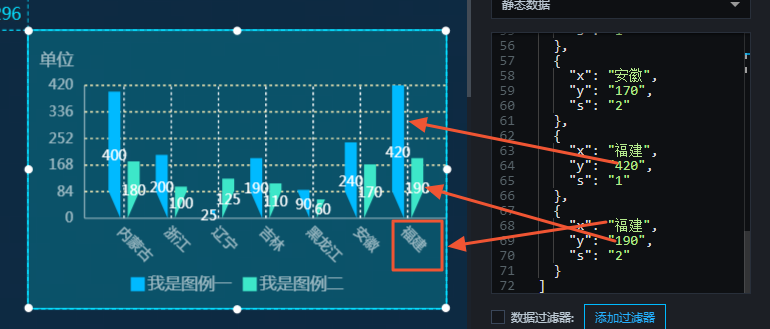

数据



[
  {
    "x": "内蒙古",
    "y": "400",
    "s": "1"
  },
  {
    "x": "内蒙古",
    "y": "180",
    "s": "2"
  },
  {
    "x": "浙江",
    "y": "200",
    "s": "1"
  },
  {
    "x": "浙江",
    "y": "100",
    "s": "2"
  },
  {
    "x": "辽宁",
    "y": "25",
    "s": "1"
  },
  {
    "x": "辽宁",
    "y": "125",
    "s": "2"
  },
  {
    "x": "吉林",
    "y": "190",
    "s": "1"
  },
  {
    "x": "吉林",
    "y": "110",
    "s": "2"
  },
  {
    "x": "黑龙江",
    "y": "90",
    "s": "1"
  },
  {
    "x": "黑龙江",
    "y": "60",
    "s": "2"
  },
  {
    "x": "安徽",
    "y": "240",
    "s": "1"
  },
  {
    "x": "安徽",
    "y": "170",
    "s": "2"
  },
  {
    "x": "福建",
    "y": "420",
    "s": "1"
  },
  {
    "x": "福建",
    "y": "190",
    "s": "2"
  }
]
  • x:柱图中每个柱子的类目,即x轴的值。
  • y:柱图中每个柱子的值,即y轴的值。
  • s:(可选) 对应系列数据。

交互

此组件没有交互事件。
