基本饼图是饼图的一种,支持通过极坐标来确定图表的大小,支持图表外部的标签展示,支持真实数值和百分比值的切换,支持自定义图形样式和多系列数据配置,能够清晰智能地展示各类别的占比情况。本文档为您介绍基本饼图各配置项的含义,帮助您快速准确地使用基本饼图组件。

样式

  • 基础属性
    • 图表尺寸:组件的宽度和高度,单位为px。
    • 图表位置:组件在大屏中的位置,通过横纵坐标来定义,单位为px。
    • 其他:组件的旋转角度和透明度。
  • 字体:饼图中所有文本的字体系列,默认为微软雅黑
  • 标签:饼图中的标签样式。
    • 标签距中心:标签与饼图中心的横向距离,取值范围为0到1。
    • 轴距距中心:标签与饼图中心的纵向距离,取值范围为0到1。若设置过小会围到圆心处。
    • 类目:标签中类目的样式,可单击右侧的眼睛图标控制类目的显隐。
      • 字号:类目文本的大小。
      • 颜色:类目文本的颜色。
      • 字体粗细:类目文本的字体粗细。
    • 数值:标签中数值的样式,可单击右侧的眼睛图标控制数值的显隐。
      • 字号:数值文本的大小。
      • 颜色:数值文本的颜色。
      • 字体粗细:数值文本的字体粗细。
      • 小数点位数:数值显示的小数点位数。

      • 真实数值:勾选后,显示数据的真实值;去勾选,显示数据所占的百分比值。

  • 极轴:饼图的极坐标轴样式。

    • 外半径:圆环最外侧到轴中心的距离,取值为所占组件高度的比例,取值范围为0到1。
    • 内半径:圆环最内侧到轴中心的距离,取值为所占组件高度的比例,取值范围为0到1。
    • 网络线:极坐标轴的网格线样式,可单击眼睛图标控制网格线的显隐。
      • 颜色:网络线的颜色。
  • 图例:图表的图例样式,可单击眼睛图标控制图例的显隐。

    • 文本
      • 字号:图例文本的大小。
      • 颜色:图例文本的颜色。
      • 字体粗细:图例文本的字体粗细。
    • 布局 - 间距
      • 左右间距:相邻图例之间左右两侧的距离,仅当有多个系列时该配置项才有效。
      • 上下间距:图例与组件上下边界的距离。
      • 位置:图例相对于组件起始坐标的位置,可选。
  • 数据系列:单击右侧的+号或垃圾桶图标,添加或删除一个数据系列。

    • 颜色:此系列下扇形的颜色,支持颜色填充和渐变填充。
  • 动画:饼图的动画效果样式,可单击眼睛图标控制动画效果的开启或关闭。

    • 初始动画时长:组件第一次渲染动画的时长,单位为ms。
    • 全部从零度开始:勾选后,组件第一次渲染动画时,从零度按顺序播放各扇形;去勾选,组件第一次渲染动画时,从各扇形的起点同时播放动画。
    • 缓动效果:动画的缓动效果,系统提供多种常见的动画缓动效果供您选择。
    • 各系列依次动画:勾选后,各系列扇形依次按顺序播放动画;去勾选,全部扇形同时播放动画。
    • 更新动画时长:组件数据更新时的动画时长,单位为ms。
    • 更新时从之前位置开始:勾选后,组件有数据更新的时候,从上一个数据的位置开始;去勾选,组件有数据更新的时候,从0的位置开始。

数据

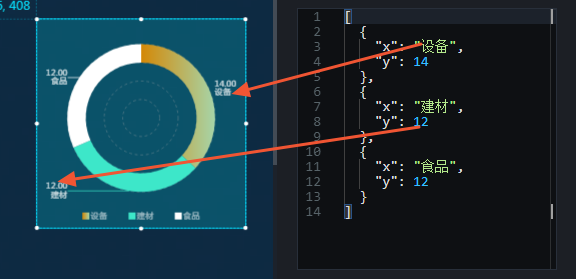

上图中的示例JSON代码如下:
[
  {
    "x": "设备",
    "y": 14
  },
  {
    "x": "建材",
    "y": 12
  },
  {
    "x": "食品",
    "y": 12
  }
]
  • x:各扇形的类目。
  • y:各扇形的值,决定各扇形占整个饼图的百分比。

交互

此组件没有交互事件。
