基本折线图是折线图的一种,与双轴折线图相比,基本折线图的一个类目只对应一个值,主要通过多系列数据配置的方式,展示同一类目下不同数据的变化,同时支持自定义y轴区间,能够以折线和区域相结合的方式,智能地展示多维的数据变化趋势。本文档为您介绍基本折线图各配置项的含义,帮助您快速准确地使用基本折线图组件。

样式

  • 基础属性
    • 图表尺寸:组件的宽度和高度,单位为px。
    • 图表位置:组件在大屏中的位置,通过横纵坐标来定义,单位为px。
    • 其他:组件的旋转角度和透明度。
  • 全局样式
    • 字体:图表中所有文本的字体系列,默认为微软雅黑
    • 边距:图表四个方向与组件边界的距离,单位为px。
    • 空值数据:勾选时,折线会经过y轴值为0的点。
    • 最多加载:勾选后,开启数据加载限制,系统最多加载您输入的数据记录条数进行布局、绘制与计算,以保证大屏展示效果。
  • x轴:图表的x轴样式,可单击眼睛图标控制x轴的显隐。
    • 文本
      • 颜色:x轴文本的颜色。
      • 字号:x轴文本的字体大小,取值范围为10到100。
      • 字体粗细:x轴文本字体的粗细。
    • 轴标签:x轴的标签样式,可单击眼睛图标控制标签的显隐。
      说明 数据中x字段值的格式与您设置的数据格式不统一时,会导致组件显示异常。
      • 数据种类:x轴标签数据的类型,可选:
        • 数值型:支持整数、浮点数等数值类型的数据。
        • 类目型:支持字符、字符串等类目类型的数据。
        • 时间型:时间类型的数据,需要配置数据格式。
      • 数据格式:数据的显示格式,仅对时间型的数据有效,请参照%Y/%m/%d %H:%M:%S的格式进行配置。
      • 显示格式:期望显示的数据格式,时间请参照%m/%d%Y%H:%M:%S,整数参照d,浮点参照.1f
      • 留白:勾选后,x轴两端留有空白。
      • 留白距离:留白的距离,取值范围为0到1,仅当留白配置项为true时有效。
      • 最大值:x轴的最大值,支持自定义输入。默认为auto,系统会根据数据最大值、最小值以及标签数量自动计算匹配。
      • 最小值:x轴的最小值,支持自定义输入。默认为auto,系统会根据数据最大值、最小值以及标签数量自动计算匹配。
      • 位移:x轴值标签的上下位移距离。
      • 单位:x轴单位。
      • 数量:x轴标签的数量。
      • 角度:x轴标签的角度,可选:水平斜角垂直
      • 轴线:轴线的颜色及显示隐藏设置。
      • 网格线:网格线的颜色及显示隐藏设置。
  • y轴

    配置与x轴相近,详见x轴章节。

  • 图例:图表的图例样式,可单击眼睛图标控制图例的显隐。
    • 文本
      • 字号:图例文本的大小。
      • 颜色:图例文本的颜色。
      • 字体粗细:图例文本字体的粗细。
    • 布局:各图例之间的位置关系。
      • 间距
        • 左右间距:相邻图例之间左右两侧的距离,仅当有多个系列时该配置项才有效。
        • 上下间距:图例与组件上下边界的距离。
      • 位置:图例相对于组件起始坐标的位置,可选。
  • 提示框:在预览或发布页面,鼠标悬浮或点击折线圆点时出现的提示框的样式。
    • 触发类型:提示框被触发的目标类型,可选,包括数据项坐标轴
    • 触发动作:提示框被触发的动作,可选,包括悬浮点击
    • 消失延迟时间:当不满足触发条件时,提示框就会消失,此配置项设置提示框消失前延迟的时间,单位为ms。
    • 背景框样式:提示框的背景框样式。
      • 背景色:提示框的背景颜色。
      • 自定义背景框尺寸:提示框的宽度和高度,单位为px。
      • 内边距:提示框的内部边距,单位为px。
      • 水平偏移量:提示框相对鼠标箭头位置的水平偏移量,单位为px。
      • 垂直偏移量:提示框相对鼠标箭头位置的垂直偏移量,单位为px。
      • 边框颜色:提示框的边框颜色。
      • 边框粗细:提示框边框的粗细,单位为px。
    • 文本样式:提示框中文本的样式。
      • 颜色:提示框文本的颜色。
      • 字体:提示框文本的字体系列。
      • 字号:提示框文本的大小。
      • 字体粗细:提示框文本的字体粗细。
    • 坐标轴指示器:当提示框的触发类型为坐标轴,且执行触发动作时,展示的坐标轴指示器的样式。
      • 类型:坐标轴指示器的类型,目前只支持直线指示器
      • 指示线样式:指示线颜色、宽度和类型(类型可选,包括实线、虚线和点线)。
  • 数据系列:单击右侧的+号或垃圾桶图标,添加或删除一个数据系列。
    说明 该配置项为一个数组,可配置多个系列,编辑器将遍历数据,使数据通过一个或多个系列配置循环渲染。若需要自定义某些数据为特定样式则需要手动对数据进行排序。
    • 系列名:数据系列的命名,可自定义。为空时,系统会将组件数据中的s字段值作为系列名进行显示。如果不为空,您需要保证数据返回的顺序,详细配置请参见用户自查类常见问题
    • 折线:此系列下折线的样式。
      • 颜色:线的颜色。
      • 样式:线的类型,可选:实线虚线
      • 粗细:线的粗细。
      • 近似曲线:勾选后,折线以曲线的形式展现;去勾选,折线以直线的形式展现。
    • 圆点:此系列下折线上圆点的样式。
      • 颜色:圆点的颜色。
      • 半径:圆点半径的大小,单位为px。
    • 区域:此系列下折线所覆盖区域的样式。
      • 颜色:区域的颜色样式,支持颜色填充和渐变填充。
    • 标签:此系列下折线的标签样式。
      • 字号:标签文本的大小。
      • 颜色:标签文本的颜色。
      • 字体粗细:标签文本字体的粗细。
  • 动画:图表的动画效果样式,可单击眼睛图标开启或关闭动画效果。
    • 初始动画时长:组件第一次渲染动画的时长,单位为ms。
    • 缓动效果:动画的缓动效果,系统提供多种常见的动画缓动效果供您选择。
    • 更新动画时长:组件数据更新时的动画时长,单位为ms。
    • 从之前位置开始:勾选后,组件数据更新时,从上一个数据的位置开始播放动画;去勾选,组件数据更新时,从初始位置开始播放动画。

数据

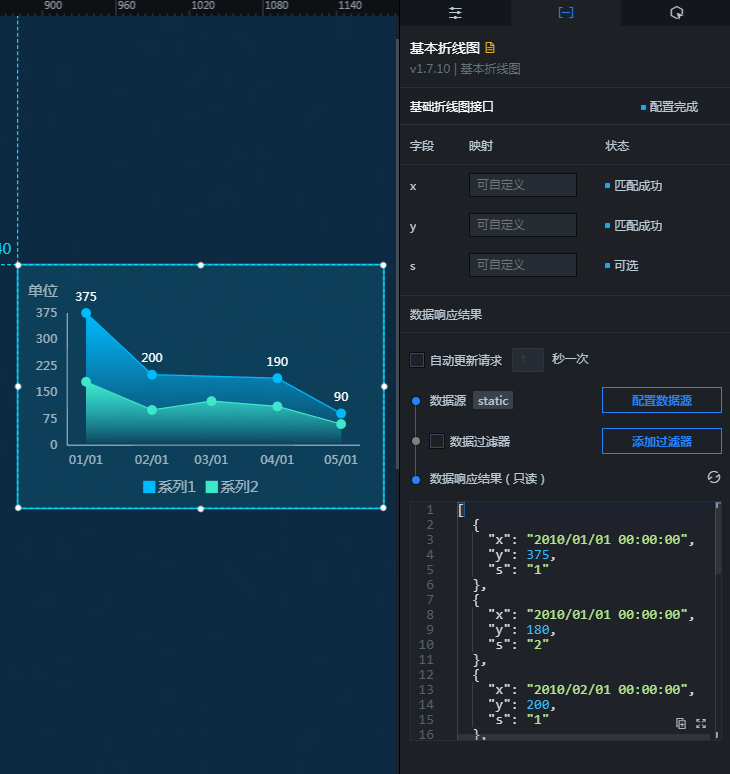

上图中的示例JSON代码如下:
[
  {
    "x": "2010/01/01 00:00:00",
    "y": 375,
    "s": "1"
  },
  {
    "x": "2010/01/01 00:00:00",
    "y": 180,
    "s": "2"
  },
  {
    "x": "2010/02/01 00:00:00",
    "y": 200,
    "s": "1"
  },
  {
    "x": "2010/02/01 00:00:00",
    "y": 100,
    "s": "2"
  },
  {
    "x": "2010/03/01 00:00:00",
    "y": 25,
    "s": "1"
  },
  {
    "x": "2010/03/01 00:00:00",
    "y": 125,
    "s": "2"
  },
  {
    "x": "2010/04/01 00:00:00",
    "y": 190,
    "s": "1"
  },
  {
    "x": "2010/04/01 00:00:00",
    "y": 110,
    "s": "2"
  },
  {
    "x": "2010/05/01 00:00:00",
    "y": 90,
    "s": "1"
  },
  {
    "x": "2010/05/01 00:00:00",
    "y": 60,
    "s": "2"
  }
]
  • x:折线图中每个圆点的类目,即x轴的值。该字段类型与格式须与配置项中x轴的标签数据种类与格式保持一致。
  • y:折线图中每个圆点的值,即y轴的值。
  • s:(可选)系列值,当配置项数据系列系列名为空时,采用该字段值。

数据使用示例

以配置1月到7月的每月蒸发量和降雨量的数据为例,配置方法如下:
  1. 在组件的数据系列中配置需要展现的数据系列,一个系列表示一个数据类别。此案例中需要配置两个系列,分别表示蒸发量数据和降雨量数据,如下图所示:
  2. 修改组件 x 轴类型,如下图所示:
  3. 修改组件 y 轴精度,如下图所示:
  4. 修改数据。将如下所示的静态数据配置到组件数据中,效果如下图所示。
    [ { "x": "1月", "y": 2, "s": 1 }, { "x": "1月", "y": 2.6, "s": 2 }, { "x": "2月", "y": 4.9, "s": 1 }, { "x": "2月", "y": 5.9, "s": 2 }, { "x": "3月", "y": 7, "s": 1 }, { "x": "3月", "y": 9, "s": 2 }, { "x": "4月", "y": 23.2, "s": 1 }, { "x": "4月", "y": 26.4, "s": 2 }, { "x": "5月", "y": 25.6, "s": 1 }, { "x": "5月", "y": 28.7, "s": 2 }, { "x": "6月", "y": 76.7, "s": 1 }, { "x": "6月", "y": 70.7, "s": 2 }, { "x": "7月", "y": 135.6, "s": 1 }, { "x": "7月", "y": 175.6, "s": 2 } ]
    以上面的静态数据为例,对应到 CSV 的文件内容即为:

    CSV文件中的第一行 xys 表示字段名,第二行开始表示字段值,单击此处下载对应的CSV文件。

交互

此组件没有交互事件。
