指标占比饼图是饼图的一种,与目标占比饼图功能类似,指标占比饼图能够展示当前指标占预期目标的百分比值或当前指标的实际数值,但不支持同时展示指标值和目标值,适用于展示当前指标的完成情况,同时也不支持多系列数据配置。本文档为您介绍指标占比饼图各配置项的含义,帮助您快速准确地使用指标占比饼图组件。

样式

  • 基础属性
    • 图表尺寸:组件的宽度和高度,单位为px。
    • 图表位置:组件在大屏中的位置,通过横纵坐标来定义,单位为px。
    • 其他:组件的旋转角度和透明度。
  • 字体:饼图中所有文本的字体系列,默认为微软雅黑
  • 数值:饼图中数值的样式。

    • 字号:数值的大小。
    • 颜色:数值的颜色。
    • 字体粗细:数值文本的粗细。
    • 小数点位数:数值显示的小数点位数。
    • 真实数值:勾选后,显示数据中的具体值;去勾选,显示数据所占的百分比值。
  • 扇形:饼图中扇形的样式。
    • 标题:饼图下方显示的文字标题。

    • 颜色:标题的颜色,可参考颜色选择器说明进行修改。
    • 背景色:指标扇形下方的背景环的颜色。

    • 越界颜色:越界环的颜色,当进度大于目标时,会显示一圈越界环。

    • 内半径:扇形的半径,取值范围为0到1,若该值太小,会覆盖内环。

  • 内环:内环的样式,一般为整个圆环。

    • 颜色:内环颜色。
    • 内半径:内环内半径的尺寸比例,取值范围为0到1。
    • 外半径:内环外半径的尺寸比例,取值范围为0到1。
  • 极轴:极坐标轴的样式。

    • 网络线:极坐标轴网络线的样式。
      • 颜色:极坐标轴网络线的颜色。
  • 角度轴

    • 角度偏移:指标的扇形起始偏移角度,默认为auto,表示偏移值为0。
  • 图例:图表的图例样式,可单击眼睛图标控制图例的显隐。

    • 文本
      • 字号:图例文本的大小
      • 颜色:图例文本的颜色。
      • 字体粗细:图例文本字体的粗细。
    • 布局 - 间距
      • 左右间距:相邻图例之间左右两侧的距离,仅当有多个系列时该配置项才有效。
      • 上下间距:图例与组件上下边界的距离。
      • 位置:图例相对于组件起始坐标的位置,可选。
  • 动画:饼图的动画效果样式,可单击眼睛图标控制动画效果的开启或关闭。

    • 初始动画时长:组件第一次渲染动画的时长,单位为ms。
    • 缓动效果:动画的缓动效果,系统提供多种常见的动画缓动效果供您选择。
    • 更新动画时长:组件数据更新时的动画时长,单位为ms。
    • 更新时从之前位置开始:勾选后,组件有数据更新的时候,从上一个数据的位置开始;去勾选,组件有数据更新的时候,从0的位置开始。

数据

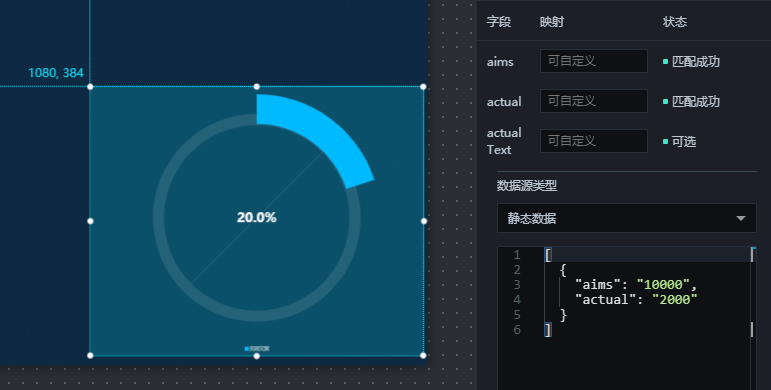

上图中的示例JSON代码如下:
[
  {
    "aims": "10000",
    "actual": "2000"
  }
]
  • aims:预期的目标值。
  • actual:实际的进度值,在大屏上展示为扇形(实际)占饼图(目标)的百分比。
  • actualText:(可选)实际文案,即图例的文本内容。对应配置面板中的扇形 > 标题配置项,系统优先使用数据中的配置。

交互

此组件没有交互事件。
