指标对比饼图是饼图的一种,与基本饼图相比,指标对比饼图能够同时展示数据的真实值和百分比值,适用于展示两个指标数据的对比情况,仅支持两个数据系列的配置。本文档为您介绍指标对比饼图各配置项的含义,帮助您快速准确地使用指标对比饼图组件。

样式

  • 基础属性
    • 图表尺寸:组件的宽度和高度,单位为px。
    • 图表位置:组件在大屏中的位置,通过横纵坐标来定义,单位为px。
    • 其他:组件的旋转角度和透明度。
  • 字体:组件所有文本的字体,默认为微软雅黑
  • 容器
    • 内边距:饼图与组件左边界和上下边界的距离,单位为px。若过大,饼图会脱离出图表。

  • 标签

    • 颜色:上方和下方标签的颜色,可参考颜色选择器说明进行修改。
    • 字号:标签字号的大小,取值范围为12到100。
    • 字体粗细:标签字体的粗细。
  • 图表

    • 颜色:饼图中百分数的颜色。
    • 装饰色:饼图外边框和中心点的颜色。
    • 背景色:饼图的背景颜色。
    • 字号:饼图中文本的大小,取值范围为12到100。
    • 字体粗细:饼图中文本字体的粗细。
  • 边距

    • 上边距:饼图与上方标签的距离。
    • 下边距:饼图与下方标签的距离。
  • 起始角度偏移:饼图中扇形的起始偏移角度,取值范围为0到360。
  • 数据系列:饼图的数据系列,支持两个系列,不支持新增或删除系列。
    系列
    • 系列一/系列二
      颜色:此系列下饼图中扇形的颜色。

  • 动画:饼图的动画效果样式,可单击眼睛图标控制动画效果的开启或关闭。

    • 初始动画时长:组件第一次渲染动画的时长,单位为ms。
    • 缓动效果:动画的缓动效果,系统提供多种常见的动画缓动效果供您选择。
    • 更新动画时长:组件数据更新时的动画时长,单位为ms。

数据

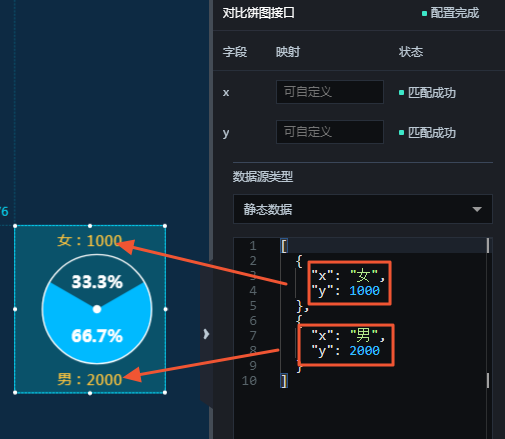

上图中的示例JSON代码如下:
[
  {
    "x": "女",
    "y": 1000
  },
  {
    "x": "男",
    "y": 2000
  }
]
  • x
  • y:系列标签的值。
说明 饼图中的扇形占比值为对应的系列标签值占总值的百分比,由系统自动计算并显示在对应区域。

交互

此组件没有交互事件。
