阿里云物联网平台：使用MQTT.fx接入物联网平台

配置MQTT.fx接入

1. 下载并安装MQTT.fx软件。MQTT.fx软件安装和使用说明，请参见MQTT.fx。
   本文操作以mqttfx-5.2.0-windows-x64版本为例演示具体操作。由于第三方软件不定期更新，建议您以实际页面为准。

   说明 使用MQTT.fx工具所需的License，请自行申请。
2. 打开MQTT.fx软件，单击菜单栏中的Extras，选择Edit Connection Profiles。
3. 在Edit Connection Profiles页面，完成以下参数的设置。
   1. 设置基本信息。

      参数	说明
      Profile Name	输入您的自定义名称iot connection。
      Profile Type	MQTT服务器连接，选择MQTT Broker。
      Broker Address	MQTT接入域名，对应《前提条件》中已获取的mqttHostUrl值：a1***.iot-as-mqtt.cn-shanghai.aliyuncs.com。 a1***为本示例产品的ProductKey。 cn-shanghai为本示例所在地域。 此处仅输入域名，无需携带端口号。
      Broker Port	设置为1883。
      Client ID	MQTT的协议字段。 固定格式：${ClientId}|securemode=${Mode},signmethod=${SignMethod}|timestamp=${timestamp}|。 输入《前提条件》中已获取的clientId值：a1***.device1|securemode=2,signmethod=hmacsha256,timestamp=2524608000000|。 参数说明： ${ClientId}：设备、App或Web等场景下的Client ID信息。 重要 该值需自定义，长度在64个字符以内。若为设备的ID信息，建议使用您设备的MAC地址或SN码，方便您识别区分不同的设备。 ${Mode}：安全模式。可选值有2（TLS直连模式，需要设置SSL/TLS信息）和3（TCP直连模式，无需设置SSL/TLS信息）。 ${SignMethod}：算法类型，支持hmacsha256、hmacmd5和hmacsha1。 ${timestamp}：表示当前时间毫秒值，可以不传递timestamp。 物联网平台提供的连接参数中${ClientId}默认为${ProductKey} + '.' + ${DeviceName}组成的字符串，${Mode}默认为2，${SignMethod}默认为hmacsha256，您可根据需要修改。 重要 MQTT.fx的Client ID和设备的${ClientId}，切勿混淆。 不要遗漏参数之间及最后的竖线（|）。 设置参数时，请确保参数值中或参数值的前后均没有空格。 输入Client ID信息后，请勿单击Generate。
      General	本示例使用默认值。您也可以根据实际场景需求设置。

   2. 单击User Credentials，选中Use Username/Password复选框，设置User Name和Password。

      参数	参数说明
      User Name	由设备名称DeviceName、and（&）和产品ProductKey组成，固定格式为${DeviceName}&${ProductKey}。 输入《前提条件》中已获取的username值：device1&a1***。 device1为设备的DeviceName。 a1***为设备的ProductKey。
      Password	通过选择的加密方法，以设备的DeviceSecret为密钥，将参数和参数值拼接后，加密生成Password。 输入《前提条件》中已获取的passwd值：86761***21d。 重要 如果您使用的MQTT.fx版本，在粘贴Password后不显示具体的字符串，只要光标已从输入框的前部移至了后部，则表示粘贴成功，请勿重复粘贴。 请注意参数和参数值中字母的大小写。 若您设置Client ID时，修改了已获取值中的${ClientId}、${SignMethod}的设置，必须保证加密参数的值与Client ID中对应参数值一致，需重新计算出Password。相关参数设置与计算方法，请参见使用Node.js语言脚本计算。

   3. TLS直连模式（即securemode=2）下，单击SSL/TLS，选中Enable SSL/TLS，设置Protocol为TLSv1.2。
      重要 TCP直连模式（即securemode=3）下，无需设置SSL/TLS信息，直接进入下一步。
4. 设置完成后，单击右下角的OK。
5. 单击Connect。
   右侧亮绿灯，表示连接成功。

   您可在物联网平台控制台，在对应实例下，选择设备管理 > 设备，选择产品，查看该设备状态，预期设备为在线状态。

下文通过测试自定义Topic、物模型通信Topic的上下行通信，验证MQTT.fx与物联网平台连接是否成功。若测试与本示例结果不符，表示通信连接失败，您需根据日志信息，进行修正。

使用自定义Topic通信

上行通信

1. 在MQTT.fx上，单击Publish，在Publish文本框中，输入具有发布权限的Topic：/a1***/device1/user/update/error。
2. 在文本编辑页面，输入要发送的消息内容，然后单击Publish。

   在 Topic 输入框中填写自定义 Topic 路径，例如 /${productKey}/${deviceName}/user/update/error，QoS 选择 QoS 0，在消息体编辑区域输入测试内容，例如 This is a publish test.。

3. 登录物联网平台控制台，在对应实例下的日志服务页面，查看设备到云消息日志消息。具体操作，请参见查询云端运行日志。

   在日志列表中，单击目标日志记录的查看详情，可查看消息的 Topic（如 /productKey/deviceName/user/update/error）和内容（如 This is a publish test.），日志状态为 200 表示消息发送成功。

下行通信

1. 在MQTT.fx上单击Subscribe，在Subscribe文本框中，输入具有订阅权限的Topic：/a1***/device1/user/get。
2. 单击Subscribe。

   订阅成功后，该Topic会显示在列表中。

3. 登录物联网平台控制台，在对应实例下，选择设备管理 > 设备。
4. 单击设备对应操作列的查看，进入设备详情页面。
5. 单击Topic列表页签，单击已订阅Topic对应操作列的发布消息。
6. 输入消息内容，例如This is a test .，单击确认。
7. 回到MQTT.fx上，查看接收到的消息。

   在 Subscribe 标签页中，已订阅的自定义 Topic /${productKey}/device1/user/get 收到 1 条消息，消息内容为 This is a test，QoS 为 0，Content Type 为 text/plain，表明设备消息已成功通过自定义 Topic 下发并被客户端接收。

使用物模型通信Topic通信

设备上报属性

1. 在MQTT.fx上单击Subscribe，在Subscribe文本框中，输入具有订阅权限的Topic：/sys/a1****/device1/thing/event/property/post_reply。
2. 在MQTT.fx上单击Publish，在Publish文本框中，输入具有发布权限的Topic：/sys/a1****/device1/thing/event/property/post。
3. 在文本编辑页面，输入要上报的属性数据，然后单击Publish。
   设备上报属性数据的格式，需符合标准Alink JSON格式。具体说明，请参见设备上报属性。本示例上报属性LightCurrent和LightSwitch数据。

   在 MQTT 客户端工具的 Publish 页面，将 Topic 设置为 /sys/${productKey}/${deviceName}/thing/event/property/post，在 Payload 编辑区输入 Alink JSON 消息体，包含 method（值为 thing.event.property.post）、id、params（包含 LightSwitch 和 LightCurrent 的属性值）及 version 字段，然后单击 Publish 发布消息。

4. 在MQTT.fx上单击Subscribe，查看物联网平台返回给设备的响应消息。
   设备上报属性成功。

   /sys/axxxxx/device1/thing/event/property/post_reply

   {"code":200,"data":{},"id":"162277852","message":"success","method":"thing.event.property.post","version":"1.0"}

5. 登录物联网平台控制台，在对应实例下，选择设备管理 > 设备。
6. 单击设备对应操作列的查看，在设备详情页面单击物模型数据，查看设备数据。

设置设备属性

1. 在MQTT.fx上单击Subscribe，在Subscribe文本框中，输入具有订阅权限的Topic：/sys/a1****/device1/thing/service/property/set。
2. 登录物联网平台控制台，在对应实例下，选择监控运维 > 在线调试。
3. 选择要调试的设备，然后在属性调试页签下，设置主灯开关为关闭-0。
4. 单击设置，发送指令。
5. 在MQTT.fx上的Subscribe页签下，查看设备接收的消息。

   /sys/axxxxx/device1/thing/service/property/set

   {"method":"thing.service.property.set","id":"2016306076","params":{"LightSwitch":0},"version":"1.0.0"}

查看日志

• 登录物联网平台控制台，在对应实例下的日志服务页面，查看时间、TraceID和业务类型等运行日志消息。具体操作，请参见查询云端运行日志。

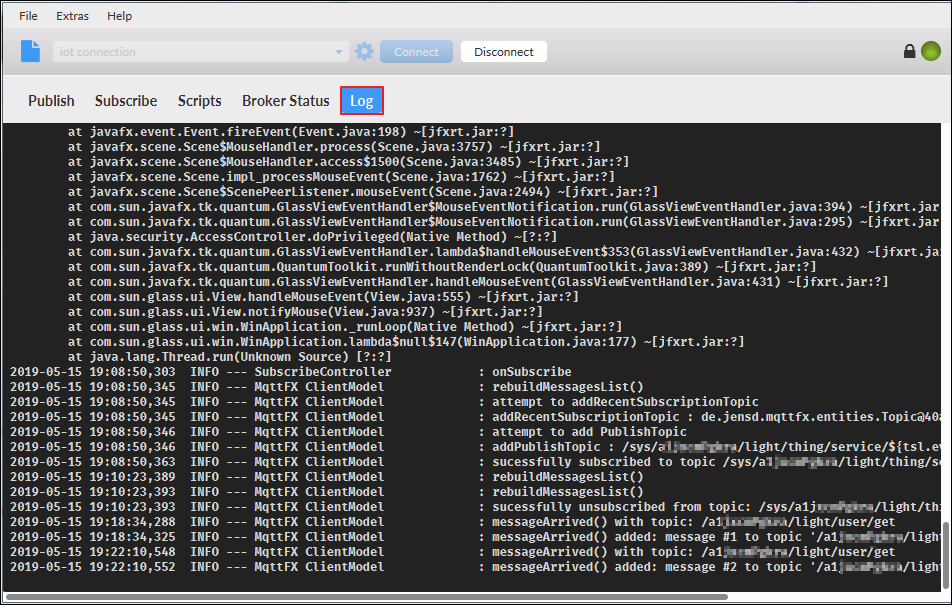

• 在MQTT.fx上，单击Log查看操作日志和错误提示日志。

  INFO --- MqttFX ClientModel           : messageArrived() with topic: /ext/error/axxx0/device1
  INFO --- PublishController             : publish
  INFO --- MqttFX ClientModel           : attempt to add PublishTopic
  INFO --- MqttFX ClientModel           : addPublishTopic : /a1xxx/device1/user/get
  INFO --- MqttFX ClientModel           : sucessfully published message test to topic /axxx/device1/user/g
  INFO --- PublishController             : publish
  INFO --- MqttFX ClientModel           : attempt to add PublishTopic
  INFO --- MqttFX ClientModel           : sucessfully published message test to topic /axxx/device1/user/g
  INFO --- PublishController             : publish
  INFO --- MqttFX ClientModel           : attempt to add PublishTopic
  INFO --- MqttFX ClientModel           : sucessfully published message test to topic /axxx/device1/user/g
  INFO --- BrokerConnectorController    : onDisconnect
  INFO --- ScriptsController            : Clear console.
  INFO --- MqttFX ClientModel           : Cancel script excution.
  INFO --- ScriptsController            : Clear console.
  INFO --- MqttFX ClientModel           : Cancel script excution.
  INFO --- ScriptsController            : Clear console.
  INFO --- ScriptsController            : Clear console.
  INFO --- BrokerConnectorController    : onConnect
  INFO --- ScriptsController            : Clear console.
  INFO --- MqttFX ClientModel           : MqttClient with ID a1xxx0.device1|securemode=2,signmethod=hmacsha
  INFO --- MqttFX ClientModel           : session present: false
  INFO --- SubscribeController          : onSubscribe
  INFO --- MqttFX ClientModel           : rebuildMessagesList()
  INFO --- MqttFX ClientModel           : attempt to addRecentSubscriptionTopic
  INFO --- MqttFX ClientModel           : addRecentSubscriptionTopic : de.jensd.mqttfx.entities.Topixxx1
  INFO --- MqttFX ClientModel           : attempt to add PublishTopic
  INFO --- MqttFX ClientModel           : addPublishTopic : /axxx/device1/user/get
  INFO --- MqttFX ClientModel           : sucessfully subscribed to topic /a1xxxSp0/device1/user/get (QoS 0)
  INFO --- MqttFX ClientModel           : messageArrived() with topic: /a1Kucxxx/device1/user/get
  INFO --- MqttFX ClientModel           : messageArrived() added: message #1 to topic '/axxx/device1/user/
  INFO --- PublishController             : publish
  INFO --- MqttFX ClientModel           : attempt to add PublishTopic
  INFO --- MqttFX ClientModel           : addPublishTopic : /a1xxx/device1/user/update/error
  INFO --- MqttFX ClientModel           : sucessfully published message This is a publish test. to topic /a1Kuc5
