阿里云物联网平台支持基于MQTT、CoAP和HTTP协议的通信,其他类型协议,如消防协议GB/T 26875.3-2011、Modbus、JT808等暂不支持。在特定场景下,设备无法直接接入物联网平台时,您可使用云云对接SDK,快速构建桥接服务,搭建设备或平台与阿里云物联网平台的双向数据通道。

说明 仅支持在以下地域使用云云对接SDK:华东2(上海)、德国(法兰克福)和美国(弗吉尼亚)。

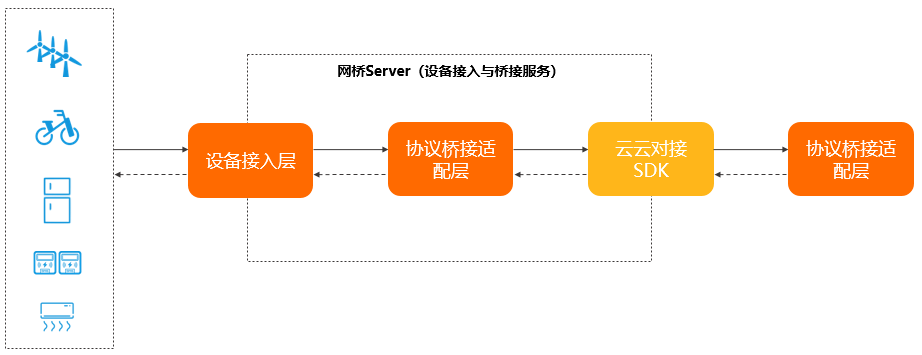

服务架构

云云对接SDK是协议自适应的框架,用以构建与阿里云物联网平台进行高效双向通信的桥接服务。

网桥

适用场景

  • 由于网络环境或者硬件限制,设备无法直接接入物联网平台。
  • 设备只支持某种类型协议,而物联网平台目前不支持该协议。
  • 设备与其接入服务器(网桥Server)之间已有通信网络,您希望在不修改设备和协议的情况下,将设备接入物联网平台。
  • 设备已接入到您的服务器,需进一步升级服务。
    • 复用阿里云物联网平台的能力,例如OTA升级功能。
    • 将设备纳入基于物联网平台的解决方案。
    • 其他业务需要的处理逻辑。

主要功能

云云对接SDK使网桥Server,具备与物联网平台通信的能力。

基础功能:

  • 基于配置文件的静态配置管理能力。
  • 设备连接管理能力。
  • 上行通信能力。
  • 下行通信能力。

进阶功能:

  • 基于接口的动态配置管理能力。
  • 已封装属性、事件、标签数据上报接口;属性、事件批量上报接口;属性设置接口;服务调用接口。

名词解释

名词 描述
设备 真实物联网场景设备,该设备无法直接使用物联网平台所支持的协议直接与云端通信。
网桥Server 设备接入服务器。该服务器使用特定类型协议与设备通信,使用云云对接SDK与物联网平台通信。
原始协议 设备与网桥Server之间使用的特定类型协议。云云对接SDK不关心原始协议的具体定义和实现。
原始身份标识符 设备与网桥Server使用原始协议通信时的唯一标识符。云云对接SDK接口参数中,用originalIdentity表示设备的原始身份标识符。
设备证书 在物联网平台注册设备后,获得的设备证书信息(ProductKey、DeviceName、DeviceSecret)。在云云对接的场景下,不将设备证书烧录到设备上;而是配置云云对接SDK文件devices.conf ,由网桥将设备原始身份标识符originalIdentity映射到设备证书信息。
网桥证书 在物联网平台注册网桥设备后,获得的网桥设备证书信息(ProductKey、DeviceName、DeviceSecret),用于在云端标识网桥的身份。

开发和部署

  1. 在物联网平台控制台,创建产品和设备,获取网桥设备证书信息。

    具体操作,请参见创建产品单个创建设备批量创建设备

    在配置云云对接SDK时,需配置网桥设备证书信息。

    说明 网桥是个虚拟概念,您可使用任意设备的证书信息作为网桥的证书信息。
  2. 配置云云对接SDK。

    具体操作,请参见基础用法进阶用法

    说明 目前,仅提供Java语言的云云对接SDK,支持JDK 1.8及以上版本。
  3. 部署已开发完成的桥接服务。
    • 可使用阿里云ECSSLB等服务,以高度可扩展的方式部署至阿里云。
    • 也可直接部署到本地环境中,以保证可信通信环境。

    以基于阿里云云服务器ECS为例,上线流程如下。

    网桥
