本文介绍条形图操作步骤及案例。

简介

条形图是柱状图另一种形式，即横向柱状图。条形图通常用于分析Top场景，配置方式也和柱状图类似。

基本构成如下：
  • X轴（纵轴）
  • Y轴（横轴）
  • 矩形块
  • 图例

条形图矩形块高度一定，宽度代表数值大小。有多列数据映射到Y轴时，采用分组柱状形式显示。

操作步骤

  1. 登录日志服务控制台。
  2. 在Project列表区域，单击目标Project。
  3. 在日志管理 > 日志库页签中，单击目标Logstore右侧的日志库管理图标图标 > 查询分析。
  4. 输入查询分析语句，选择时间范围后单击查询/分析。
  5. 单击条形图-001，进入条形图展示页面。
  6. 在属性配置页签中，配置图表属性。
    说明
    • 条形图适用于不超过20条的数据，建议使用LIMIT进行控制，以免纵向高度过高导致分析对比情况不直观，分析Top场景时候使用ORDER BY配合。同时，当有多列数据映射到Y轴时，建议不要超过5个。
    • 支持使用分组条形图，但是条形图仅适用于同增同减的分类。
    配置项 说明
    X轴 一般为分类数据。
    Y轴 可以配置一列或多列数据对应到左轴数值区间。
    图例位置 图例在图表中的位置，可以配置为上、下、左和右。
    X轴格式化 将X轴数据按照指定格式进行显示。
    图例宽度 设置图例宽度。
    Y轴刻度密度 设置Y轴刻度密度，取值范围为3~30。
    边距 坐标轴距离图表边界距离，包括上边距、下边距、右边距和左边距。

示例

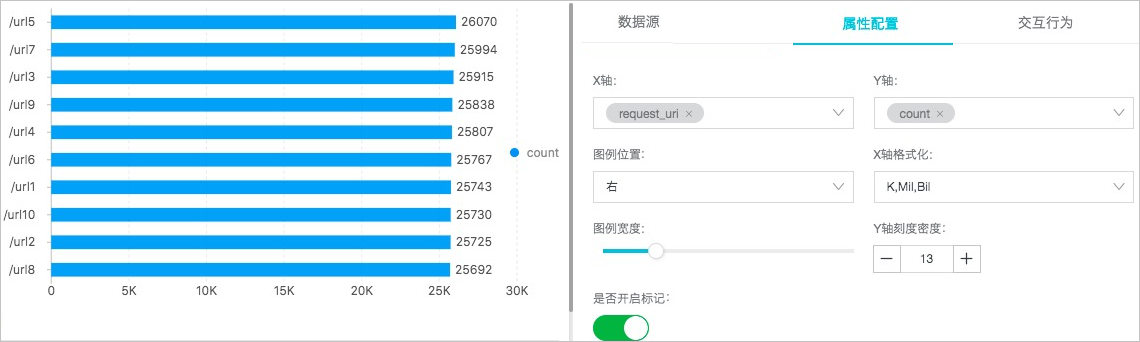

分析前十访问的request_uri

* | select  request_uri, count(1) as count group by request_uri order by count desc limit 10
示例
