本文介绍折线图操作步骤及案例。

简介

折线图属于趋势类分析图表,一般用于表示一组数据在一个有序数据类别(多为连续时间间隔)上的变化情况,用于直观分析数据变化趋势。在折线图中,可以清晰的观测到数据在某一个周期内的变化,主要反映在:
  • 递增性或递减性
  • 增减的速率情况
  • 增减的规律(如周期变化)
  • 峰值和谷值

所以,折线图是用于分析数据随时间变化趋势的最佳选择。同时,也可以绘制多条线用于分析多组数据在同一时间周期的变化趋势,进而分析数据之间的相互作用和影响(如同增同减,成反比等)。

基本构成如下:
  • X轴
  • 左Y轴
  • 右Y轴(可选)
  • 数据点
  • 变化趋势线
  • 图例

操作步骤

  1. 登录日志服务控制台
  2. Project列表区域,单击目标Project。
  3. 日志管理 > 日志库页签中,单击目标Logstore右侧的日志库管理图标图标 > 查询分析
  4. 输入查询分析语句,选择时间范围后单击查询/分析
  5. 单击折线图,进入折线图展示页面。
  6. 属性配置页签中,配置图表属性。
    说明 线图单条线的数据记录数要大于2,以免无法分析数据趋势,同时,建议同一个图上不要超过5条线。
    配置项 说明
    X轴 一般为有序数据类别(时间序列)。
    左Y轴 可以配置一列或多列数据对应到左轴数值区间。
    右Y轴 可以配置一列或多列数据对应到右轴数值区间(右轴图层高于左轴)。
    为柱列 将已选择的左Y轴或者右Y轴中的一列以柱状形式表示。
    图例位置 图例在图表中的位置,可以配置为上、下、左和右。
    左Y轴格式化 将Y轴数据按照指定格式进行显示。
    右Y轴格式化
    左Y轴起始值 自定义设置Y轴起始数值。
    右Y轴起始值
    左Y轴最大值 自定义设置Y轴最大值。
    右Y轴最大值
    线形 折线图显示格式,可以为直线曲线
    是否显示点 开启该功能后,显示折线的连接点。
    开启指标筛选 开启该功能后,可筛选指标维度。
    图例宽度 设置图例宽度。
    X轴刻度密度 设置X轴刻度密度,取值范围为3~30。
    散点列 选择散点的Y轴数据所在列。
    散点数值列 散点列对应值的大小。
    散点大小范围 设置散点大小范围。
    异常点所在维度 选择需查看的列,可设置其异常点下界异常点上界
    • 异常点下界:数值小于该设置的值的点会标红。
    • 异常点上界:数值大于该设置的值的点会标红。
    区域上界维度 选择需查看的列,其数值点连接形成的区域。
    区域下界维度
    时间序列 数值按发生的时间先后顺序排列。
    时间格式 解析时间序列字段的时间格式。
    边距 坐标轴距离图表边界距离,包括上边距下边距右边距左边距

简单折线图示例

查询10.0.0.0这个IP在最近1天内的访问情况:

remote_addr: 10.0.0.0 | select date_format(date_trunc('hour', __time__), '%m-%d %H:%i')
as time, count(1) as PV group by time order by time limit 1000

X轴选择time,左Y轴选择PV并调整图例位置为下方显示,合理改变间距。

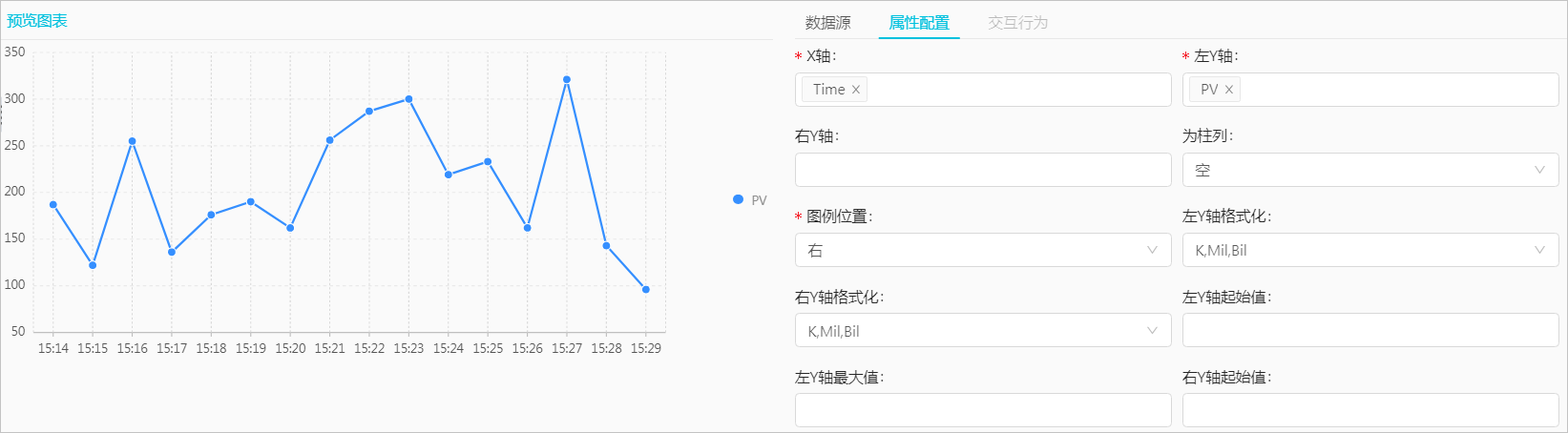

简单折线图

双轴折线图示例

查询最近1天内的访问PV、UV:

* | select date_format(date_trunc('hour', __time__), '%m-%d %H:%i') as time, count(1) as PV, approx_distinct(remote_addr) as UV group by time order by time limit 1000

X轴选择time,左Y轴选择PV,右Y轴选择UV并指定PV为柱状显示。

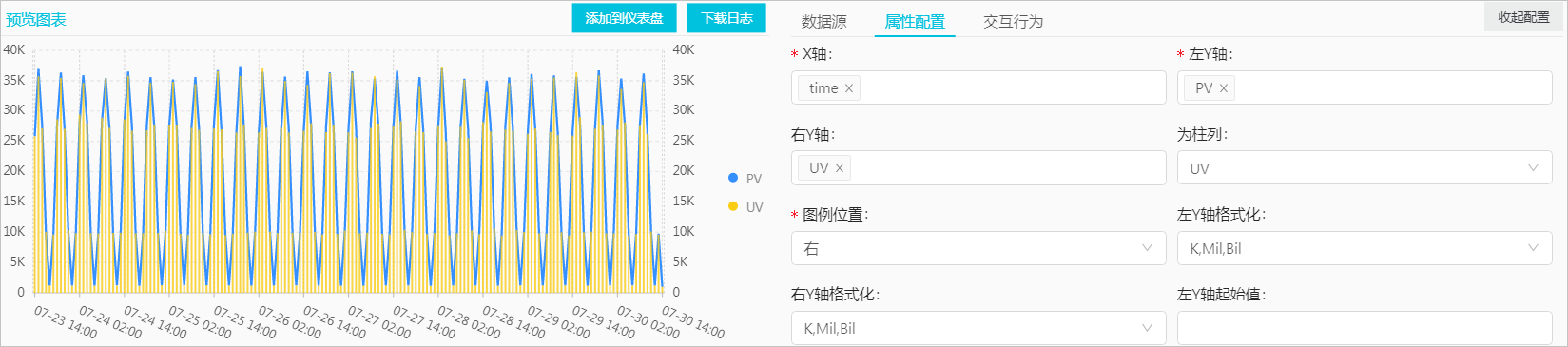

双轴折线图
