调用链路查询页面,您可以通过TraceId精确查询调用链路详细情况,或结合多种条件筛选查询调用链路。也可以对多条调用链进行聚合分析。

查询调用链路

  1. 登录ARMS控制台
  2. 在左侧导航栏选择应用监控 > 调用链路查询,并在顶部菜单栏选择目标地域。
  3. 调用链路查询页面选择参数类型,在参数值中填入自定义标签,单击添加到查询条件

    可以使用TraceId参数进行精确查询。

    表 1. 参数类型说明
    参数类型 描述
    TraceId 输入TraceId。
    接口名称 应用调用的接口名称,不支持模糊搜索。
    客户端应用名 客户端的应用名称。
    服务端应用名 服务端的应用名称。
    耗时大于 调用的耗时大于指定毫秒数。
    调用类型 选择调用类型。
    是否异常调用 所有包含异常调用的链路。
    仅含线程剖析快照 所有包含线程剖析快照的链路。
    客户端IP 调用发起应用IP。
    服务端IP 请求被调用的应用IP。
    业务主键 搜索业务事件所使用的字段。
    响应码 输入响应码。
  4. 单击需要查看的TraceID名称,进入调用链路页面。
    调用链路

    调用链路页面字段说明如下:

    • 应用名称:所属应用名称。
    • 日志产生时间:日志产生的时间。
    • 状态: 红色表示该服务调用的本地调用链路中存在异常,绿色表示正常。
    • IP地址:该应用的IP地址。
    • 调用类型:该次调用的调用类型,与即席查询的调用类型选项对应。
    • 服务名称:该次调用的服务接口名称。
    • 时间轴:各服务间调用链路的耗时,以及相对于整条调用链路的耗时分布。

分析调用链路

调用链路查询页面选中所有需要分析的调用链路,单击 分析选中调用链路

调用链分析面板可以查看所有选中调用链路的Span名称、应用名、调用类型、请求数/请求比例、异常数/异常比例、平均自身耗时和平均耗时。

调用链聚合分析
  • 将鼠标放在Span名称上,可以查看包含该Span的TraceID。
  • 单击应用名可以进入该应用的应用总览页面。
  • 单击目标Span操作列的统计分析,可以查看该Span的详细信息,包括各接口的调用类型占比、消耗总时间、接口名称、请求次数、样本推荐和所有调用方法的名称、类型、调用次数、执行时间和时间百分比。Span的详细信息

相关操作

调用链路页面,单击指标监控列的折线图,可以查看不同时间段的请求数、响应时间和错误数。

调用链路页面,单击方法栈列的放大镜图标,进入方法栈对话框。

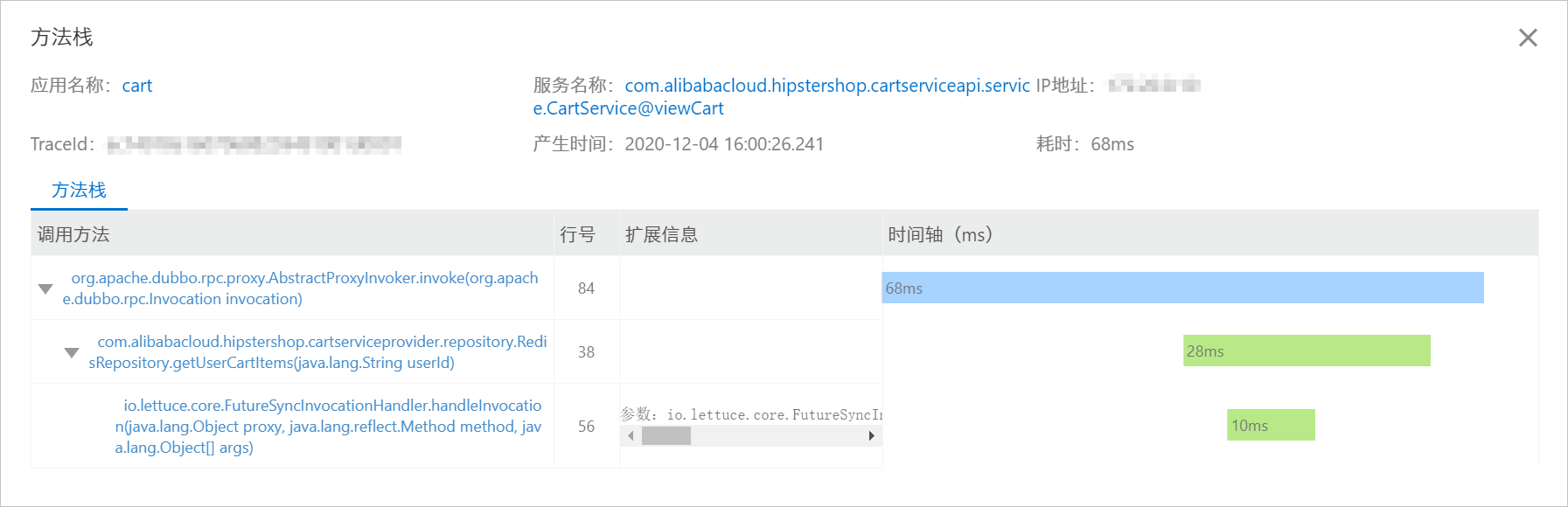

方法栈

方法栈对话框字段说明如下:

  • 调用方法:本地方法栈调用方法,展开后显示的是该方法的下一层调用。
  • 行号:本地方法的代码所在行数。
  • 扩展信息:
    • 参数:调用的输入参数等
    • SQL:数据库调用的SQL语句等
    • 异常:抛错的信息等
  • 时间轴:本地调用链路每次方法调用的时间分布。
