物联网平台支持CoAP协议连接通信。CoAP协议适用在资源受限的低功耗设备上,尤其是NB-IoT的设备使用。本文介绍基于CoAP协议进行设备接入的流程,及使用DTLS和对称加密两种认证方式下的自主接入流程。

基础流程

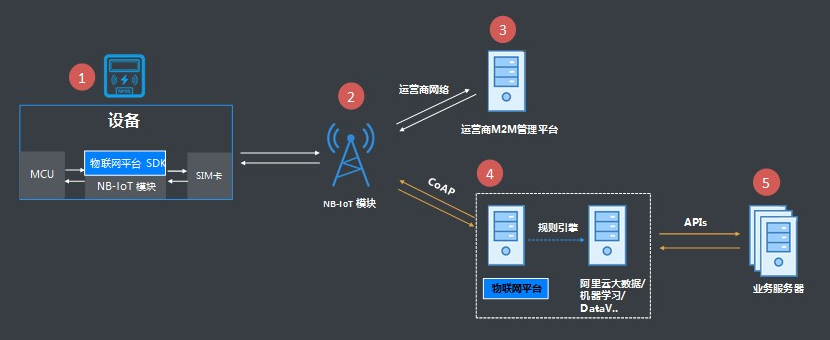

基于CoAP协议将NB-IoT设备接入物联网平台的流程如下图所示。coap
序号描述
在设备端NB-IoT模块中,集成阿里云物联网平台SDK。厂商在物联网平台控制台申请设备证书(ProductKey、DeviceName和DeviceSecret)并烧录到设备中。
NB-IoT设备通过运营商的蜂窝网络进行入网。需要联系当地运营商,确保设备所属地区已经覆盖NB网络,并已具备NB-IoT入网能力。
设备入网成功后,NB设备产生的流量数据及产生的费用数据,将由运营商的M2M平台管理。此部分平台能力由运营商提供。
设备开发者可通过CoAP/UDP协议,将设备采集的实时数据上报到阿里云物联网平台,借助物联网平台,实现海量亿级设备的安全连接和数据管理能力。并且,可通过规则引擎,将数据转发至阿里云的大数据产品、云数据库、表格存储等服务中进行处理。
物联网平台提供相关的数据开放接口和消息推送服务,可将数据转发到业务服务器中,实现设备资产与实际应用的快速集成。

使用对称加密自主接入

  1. 连接CoAP服务器。
    Endpoint地址:公共实例和企业版实例中,CoAP的接入域名,请参见查看实例终端节点
  2. 设备认证。

    设备认证请求:

    POST /auth
    Host: ${YourEndpoint}
    Port: 5682
    Accept: application/json or application/cbor
    Content-Format: application/json or application/cbor
    payload: {"productKey":"a1NUjcV****","deviceName":"ff1a11e7c08d4b3db2b1500d8e0e55","clientId":"a1NUjcV****&ff1a11e7c08d4b3db2b1500d8e0e55","sign":"F9FD53EE0CD010FCA40D14A9FE******", "seq":"10"}
    表 1. 设备认证参数说明
    参数说明
    Method请求方法,只支持POST方法。
    URLURL地址,取值:/auth
    HostEndpoint地址。
    Port端口,取值:5682
    Accept设备接收的数据编码方式。目前,支持两种方式:application/jsonapplication/cbor
    Content-Format设备发送给物联网平台的上行数据的编码格式,目前,支持两种方式:application/jsonapplication/cbor
    payload设备认证信息内容,JSON数据格式。具体参数,请参见下表Payload说明。
    表 2. Payload 说明
    字段名称是否必需说明
    productKey设备证书信息中ProductKey的值,是物联网平台为产品颁发的全局唯一标识。可从物联网平台控制台的设备详情页获取。
    deviceName设备证书信息中DeviceName的值,在注册设备时自定义或自动生成的设备名称。可从物联网平台控制台的设备详情页获取。
    ackMode通信模式。取值:
    • 0:request/response是携带模式,即客户端发送请求到服务端后,服务端处理完业务,回复业务数据和ACK。
    • 1:request/response是分离模式,即客户端发送请求到服务端后,服务端先回复一个确认ACK,然后再处理业务,回复业务数据。

    若不传入此参数,则默认为携带模式。

    sign签名。

    您需将根据签名计算方法signmethod(DeviceSecret,content)计算出的值,作为sign的值。支持hmacmd5和hmacsha1方法。

    签名计算所需参数:

    • signmethod:签名方法,需与您的传入signmethod取值一致。
    • DeviceSecret:设备的DeviceSecret。可在物联网平台控制台的设备详情页查看。
    • content:是将所有提交给服务器的参数(除versionsignresourcessignmethod外),按照英文字母升序,依次拼接排序(无拼接符号)。
      说明 用于签名计算的参数值需与设备认证请求中提交的参数值一致。

    签名计算示例:

    hmac_md5(mRPVdzSMu2nVBxzK77ERPIMxSYIv****, clientIda1NUjcV****&ff1a11e7c08d4b3db2b1500d8e0e55deviceNameff1a11e7c08d4b3db2b1500d8e0e55productKeya1NUjcV****seq10timestamp1524448722000)
    signmethod算法类型,支持hmacmd5和hmacsha1。默认是hmacmd5。
    clientId客户端ID,长度需在64字符内。建议使用设备的MAC地址或SN码作为clientId的值。
    timestamp时间戳。目前,时间戳不做时间窗口校验。
    seq认证消息中携带的序号,是设备端生成的随机数。

    返回结果示例:

    {"random":"ad2b3a5eb51d6****","seqOffset":1,"token":"MZ8m37hp01w1SSqoDFzo001050****.ad2b"}
    表 3. 返回参数说明
    字段名称说明
    random用于后续上、下行加密,组成加密Key。
    seqOffset认证seq偏移初始值。
    token设备认证成功后,返回的Token值。
  3. 上报数据。

    上报数据请求:

    POST /topic/${topic}
    Host: ${YourEndpoint}
    Port: 5682
    Accept: application/json or application/cbor
    Content-Format: application/json or application/cbor
    payload: ${your_data}
    CustomOptions: number:2088, 2089
    表 4. 上报数据参数说明
    字段名称是否必需说明
    Method请求方法,只支持POST方法。
    URL传入格式:/topic/${topic}。其中,变量${topic}需替换为设备数据上行Topic。
    HostEndpoint地址。
    Port端口,取值:5682
    Accept设备接收的数据编码方式。目前,支持两种方式:application/jsonapplication/cbor
    Content-Format上行数据的编码格式,服务端对此不做校验。目前,支持两种方式:application/jsonapplication/cbor
    payload待上传的数据经高级加密标准(AES)加密后的数据。
    说明 AES加密时,Transform为AES/CBC/PKCS5Padding, 初始向量IV为543yhjy97ae7fyfg,Key由sha256算法生成。

    Key生成示例:

    假设deviceSecret=zPwChiLh0EaifR809D5Rc6LDIC6A****,设备认证返回random=8fe3c8d50e10****
    1. deviceSecretrandom按照${deviceSecret},${random}格式组成以下字符串。
      zPwChiLh0EaifR809D5Rc6LDIC6A****,8fe3c8d50e10****
    2. 使用sha256对以上字符串的UTF-8编码结果进行加密,并转换为16进制字符串。
      59ea5ac1cb092e5910c405821119959e5297516d185b71e344735cf3f268****
    3. 从上一步得到的字符串的第17位开始,截取长度为32位的字符串(subString(16,48)),得到密钥。
      10c405821119959e5297516d185b71e3
    CustomOptionsoption值有20882089两种类型:
    • 2088:表示token,取值为设备认证后返回的token值。
      说明 每次上报数据都需要携带token信息。如果token失效,需要重新进行设备认证,获取token
    • 2089:表示seq,取值需比设备认证后返回的seqOffset值更大,且在认证生效周期内不重复的随机值。建议设置为根据每次请求数据包中的seq递增值,使用上一栏所介绍的方法进行AES加密填充。

    option返回示例:

    number:2090

    2090:表示物联网平台的云端消息ID。

    tokenseq除了写在options中,还可以写在URL中,例如/topic/${topic}?token=xxxx&seq=xxxxx。如果同时存在于options和URL中,以options为准。

    消息上行成功后,返回成功状态码,同时返回物联网平台生成的消息ID。

使用DTLS自主接入

  1. 连接CoAP服务器。
    Endpoint地址:公共实例和企业版实例中,CoAP的接入域名,请参见查看实例终端节点
  2. 下载DTLS安全通道根证书,使用DTLS库连接物联网平台,PSK对应的加密方式如下:
    psk_id: "${authType}" + "|" + "${signMethod}" + "|" + "${productKey}" + "&" + "${deviceName}" + "timestamp"
    psk: signMethod(DeviceSecret, "${productKey}" + "&" + "${deviceName}" + "${timestamp}")
    表 5. 字段说明
    字段是否必需说明
    authType认证类型,这里设为固定值:devicename。
    signMethod算法类型,支持hmacmd5、hmacsha1、hmacsha256。
    productKey设备所属产品的ProductKey。
    deviceName设备名称,DeviceName。
    DeviceSecret设备的DeviceSecret
    timestamp时间戳。
  3. 设备认证。使用auth接口认证设备,获取Token。上报数据时,需携带Token信息。

    设备认证请求:

    POST /auth
    Host: ${YourEndpoint}
    Port: 5684
    Accept: application/json or application/cbor
    Content-Format: application/json or application/cbor
    payload: {"productKey":"ZG1EvTE****","deviceName":"NlwaSPXsCpTQuh8FxBGH","clientId":"mylight1000002","sign":"bccb3d2618afe74b3eab12b94042****"}

    Port参数外,其他参数及Payload内容说明,可参见使用对称加密自主接入

    返回结果示例:

    response:{"token":"f13102810756432e85dfd351eeb4****"}
    表 6. 返回码说明
    Code描述Payload备注
    2.05Content认证通过:Token对象正确请求。
    4.00Bad Requestno payload请求发送的Payload非法。
    4.01Unauthorizedno payload未授权的请求。
    4.03Forbiddenno payload禁止的请求。
    4.04Not Foundno payload请求的路径不存在。
    4.05Method Not Allowedno payload请求方法不是指定值。
    4.06Not Acceptableno payloadAccept不是指定的类型。
    4.15Unsupported Content-Formatno payload请求的content不是指定类型。
    5.00Internal Server Errorno payloadauth服务器超时或错误。
  4. 上行数据。
    设备通过指定自定义Topic将数据发送到物联网平台。

    可在物联网平台控制台,设备所属产品的产品详情页面的Topic类列表中,创建自定义Topic。仅支持发布权限的Topic用于数据上报。

    例如:Topic为/${YourProductKey}/${YourDeviceName}/pub,假设当前设备名称为device,所属产品的ProductKey为a1GFjLP****,那么您可使用 a1GFjLP****.coap.cn-shanghai.link.aliyuncs.com:5684/topic/a1GFjLP****/device/pub 地址来上报数据。

    上报数据请求:

    POST /topic/${topic}
    Host: ${YourEndpoint}
    Port: 5684
    Accept: application/json or application/cbor
    Content-Format: application/json or application/cbor
    payload: ${your_data}
    CustomOptions: number:2088
    表 7. 上报数据请求参数说明
    参数是否必需说明
    Method请求方法。支持POST方法。
    URL/topic/${topic}。其中,变量${topic}需替换为当前设备对应的Topic。
    HostEndpoint地址。
    Port端口,取值:5684
    Accept设备接收的数据编码方式。目前,支持两种方式:application/jsonapplication/cbor
    Content-Format上行数据的编码格式,服务端对此不做校验。目前,支持两种方式:application/jsonapplication/cbor
    CustomOptions
    • number取值:2088
    • token为设备认证(auth)返回的token值。
    说明 每次上报数据都需要携带token信息。如果token失效,需要重新进行设备认证,获取token

示例

设备通过CoAP协议接入物联网平台的示例,请参见CoAP客户端对称加密接入示例
