本文主要介绍如何通过NAT网关的设置,实现本地数据中心访问阿里云NAS。

背景信息

对于一个地域(例如华东1)内创建的文件系统(NFS或者SMB),只支持挂载到同一地域内的ECS上。您在其他地域(例如华北1)内的ECS或者本地数据中心的服务器,无法直接挂载。只有通过建立不同VPC间或者本地数据中心和VPC间的高速通道才能实现跨地域或者在本地数据中心挂载文件系统,而部署高速通道存在高成本问题。

如果已经在本地数据中心部署了VPN网关,推荐使用阿里云VPN网关来实现本地数据中心与阿里云NAS之间的网络互通。更多信息,请参见通过VPN网关实现本地数据中心访问阿里云NAS

如果您只是将少量的本地数据上传到阿里云NAS,推荐使用NAT网关实现本地数据中心与阿里云NAS之间的网络互通。

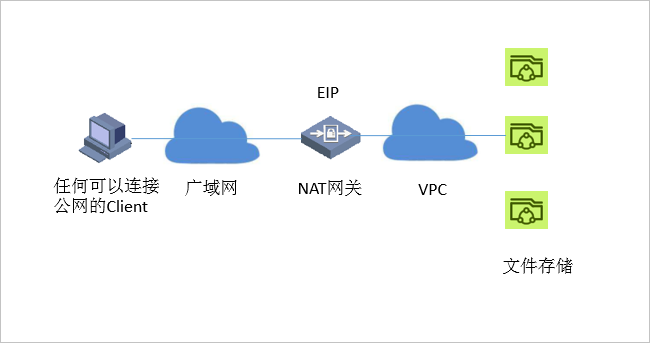

使用NAT网关从本地数据中心访问阿里云NAS的网络架构如下图所示。架构图
  • 优势:配置简单
  • 缺点:
    • 安全性方面,由于打通了EIP和VPC,任何获得了EIP的人都可以挂载EIP对应的挂载点。
    • 每个EIP+PORT只能映射到一个挂载点,同时访问多个挂载点时需要创建多个EIP。

创建文件系统和挂载点

  1. 登录NAS控制台
  2. 创建文件系统,详情请参见通过控制台创建通用型NAS文件系统
  3. 添加VPC类型的挂载点,详情请参见添加挂载点

配置NAT网关

通过以下配置,可在任何一台连接公网的PC上(Windows或Linux系统)挂载NAS,实现文件的上传和下载。

  1. 登录专有网络控制台
  2. 创建NAT网关。具体操作,请参见创建公网NAT网关实例
    说明 必须与NAS选择同一VPC。
  3. 为NAT网关绑定弹性公网IP。具体操作,请参见申请EIP
  4. 创建DNAT条目。具体操作,请参见创建公网NAT网关DNAT条目提供公网服务

    重要参数说明,如下所示。

    • 公网IP地址:创建EIP时生成公网IP地址。
    • 私网IP地址:文件系统挂载点的IP地址。

      您可以在ECS中ping文件系统的挂载地址获取IP地址。

      ping file-system-id.region.nas.aliyuncs.com
    • 端口:推荐选择所有端口,也可以选择安装NFS或SMB时相应的端口。
  5. 挂载文件系统。
    说明
    • 如果您要挂载NFS文件系统,您需要先安装NFS客户端。具体操作,请参见安装NFS客户端
    • 如果您要挂载SMB文件系统,您需要先确保Windows系统服务中的Workstation服务和TCP/IP NetBIOS Helper服务均已启动。具体操作,请参见开启Workstation和TCP/IP NetBIOS Helper服务
    • SMB协议默认的445端口为高危端口,网络运营商(ISP)默认会关闭。如果本地数据中心通过NAT公网访问NAS,则需要在本地做端口转发。配置流程如下:
      1. 配置DNAT将阿里云NAS 445端口映射至NAT EIP公网的非445端口(4456)。
      2. 本地通过netsh(windwos客户端)将本地445端口转发至非445端口(4456)。
      3. 执行挂载。
    • 如果您要挂载NFS文件系统,请执行以下命令。
      mount -t nfs4 10.10.10.1:/ /mnt
      • 10.10.10.1为创建EIP时生成公网IP地址,请根据实际情况替换。
      • /mnt为挂载的目标地址,请根据实际情况替换。
    • 如果您要挂载SMB文件系统,请执行以下命令。
      net use D: \\10.10.10.1\myshare
      • D:为指当前Windows系统上要挂载的目标盘符,请根据实际值替换。
      • 10.10.10.1为创建EIP时生成公网IP地址,请根据实际情况替换。
      • myshare为SMB的共享名称,不允许变更。
  6. 验证挂载结果。
    • NFS文件系统

      执行mount命令,显示如下内容,则表示挂载成功。挂载成功后,您可以进行读写操作。

      挂载结果
    • SMB文件系统

      在文件管理器中,可以访问SMB文件系统,则表示挂载成功。挂载成功后,您可以进行读写操作。

      挂载结果

NAT网关方案和VPN网关方案的对比

使用NAT与使用VPN的优缺点对比如下所示。

对比项 NAT网关方案 VPN网关方案
配置 简单,完全在阿里云控制台完成。 复杂,需要在阿里云控制台配置VPN网关,还需要在本地数据中心配置用户侧VPN网关。
安全性
灵活性 受限,一个EIP只能映射到一个NAS挂载点。 好,可以同时访问所有的NAS挂载点。
适合场景 临时,少量数据上传下载。 用户线下环境和阿里云NAS长期的连通。
