智能商业分析 Quick BI:矩形树图

更新时间:Oct 12, 2023

矩形树图用于描述考察对象之间数据指标的相对占比关系。本文为您介绍如何为矩形树图添加数据并配置样式。

前提条件

已创建仪表板,请参见新建仪表板

图表概述

使用场景

维度值基于指标的占比结果进行分布显示,用突出、放大等效果进行数据结果表达,多用于维度值的分布。

优势简介

  • 可视化效果:矩形样式,并自定义标签显示等。

  • 备注能力:可配置指标等备注、尾注信息,可配置跳转链接至外部系统进行操作交互。

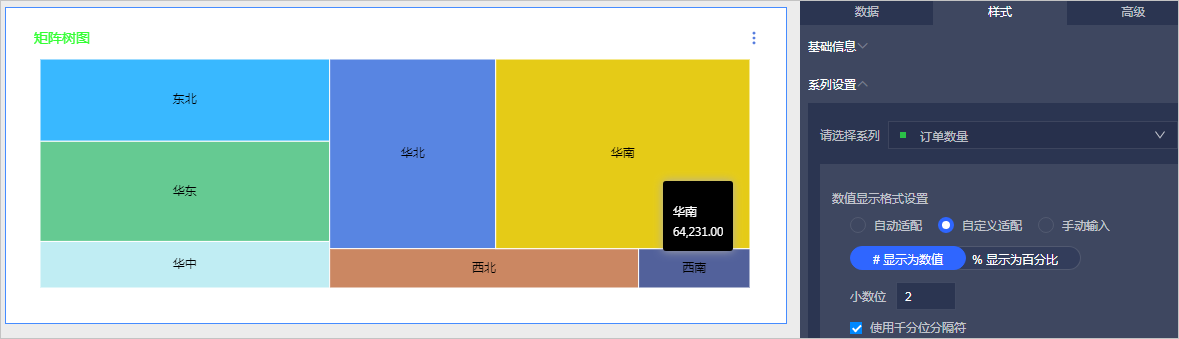

效果图示例


图表数据配置

  1. 仪表板编辑页面的字段页签,选择需要的维度字段和度量字段:

    • 维度列表中,找到产品类型,双击或拖拽至色块标签/维度区域。

    • 度量列表中,找到订单金额,双击或拖拽至色块大小/度量区域。

  2. 单击更新,系统自动更新图表。


图表样式配置

下面为您介绍指标看板的样式配置,图表通用的标题与卡片配置请参见配置图表标题区

您可以在样式页签中的样式配置区,配置矩形树图的样式。

配置项名称

配置项示例

显示数据标签

设置是否显示数据标签以及展示方式。

矩形树图-数据标签

设置完成占比小数位数

占比小数位数支持0、1、2三种。

说明

仅当显示标签选择百分比时,才需配置设置完成占比小数位数


显示总计


配色设置


图表分析配置

名称

说明

钻取

当您已在字段面板设置完成钻取字段时,可以在此处设置钻取层级行展示样式。具体设置请参见钻取

联动

当需要分析的数据存在于不同的图表,您可以通过图表联动,把多个图表关联起来,形成联动进行数据分析。具体设置请参见联动

跳转

当需要分析的数据存在于多个仪表板时,您可以通过仪表板跳转,把多个仪表板关联起来,进行数据分析。跳转包含产品内跳转页面内组件外部链接三种方式,具体设置方法请参见跳转

标注

当图表中的数据存在异常或需要重点关注时,支持使用颜色高亮、图标、注释或数据点的方式行标注,帮助您识别异常并采取相应的行动。具体设置请参见标注

使用限制

矩形树图由色块标签/维度色块大小/度量组成:

  • 色块标签由数据的维度决定,最多选择1个维度。例如产品包箱。

  • 色块大小由数据的度量决定,最多选择1个度量。例如运输成本。

删除图表

如果您想要删除图表,请按照下图指引进行操作。


后续步骤

  • 当其他人需要查看仪表板时,您可以分享仪表板给特定的人,请参见分享仪表板

  • 当您需要制作复杂的带导航菜单,用于专题类分析时,可以将创建好的仪表板集成到数据门户,请参见新建数据门户
