智能商业分析 Quick BI:漏斗图

更新时间:Oct 12, 2023

漏斗图可以分析具有规范性、周期长和环节多的业务流程。通过漏斗图比较各环节业务数据,能够直观地发现问题。漏斗图还可以展示各步骤的转化率,适用于业务流程多的流程分析,例如通过漏斗图可以清楚地展示用户从进入网站到实现购买的最终转化率。本文为您介绍如何为对比漏斗图添加数据并配置样式。

前提条件

已创建仪表板,请参见新建仪表板

图表概述

使用场景

  • 漏斗图适用于业务流程比较规范、周期长、环节多的单流程单向分析,通过漏斗各环节业务数据的比较能够直观地发现和说明问题所在的环节,进而做出决策。

  • 漏斗图用梯形面积表示某个环节业务量与上一个环节之间的差异。

  • 漏斗图从上到下,有逻辑上的顺序关系,表现了随着业务流程的推进业务目标完成的情况。

优势简介

  • 计算能力:自动进行转化率计算。

  • 可视化效果:梯形、矩形样式,并自定义标签显示等。

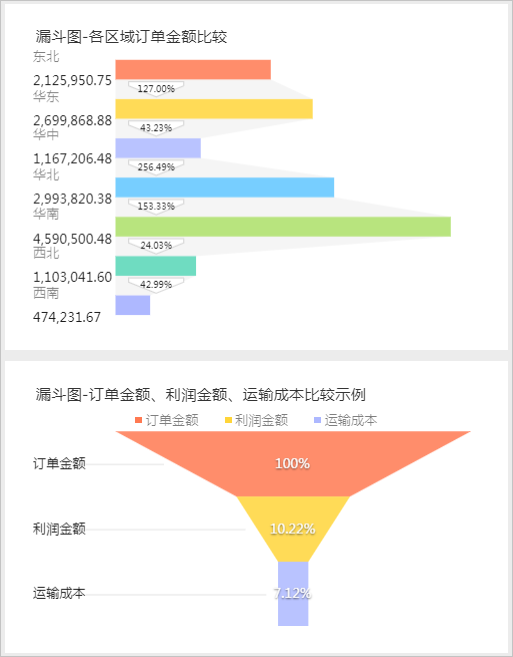

效果图示例


图表数据配置

  1. 数据标签页,选择需要的维度字段和度量字段。

    • 添加以下字段,比较各区域的订单金额:

      • 维度列表中,找到区域,双击或拖拽至漏斗分层/维度区域。

      • 度量列表中,找到订单金额,双击或拖拽至漏斗层宽/度量区域。

  2. 单击更新,系统自动更新图表。


图表样式配置

下面为您介绍图表的样式配置,图表通用的样式配置请参见配置图表标题区

您可以在配置区顶部的搜索框中输入关键字快速查找配置项进行配置。同时单击右侧image..png图表支持操作展开/收起全部类别

  • 漏斗

    • 漏斗模式标准时,在图表样式中设置展示样式配色设置、显示模式底部样式。


      配置项名称

      配置项说明

      展示样式

      支持选择默认、矩形、标准梯形


      配色设置

      设置漏斗配色,支持自定义每个字段的色块颜色。


      显示模式

      支持选择显示模式为真实平滑


      底部样式

      支持设置底部样式为平底尖底


      显示图例

      图例中,设置显示图例图例位置、以及文本样式


      显示类别标签

      类别标签中,设置标签显示方式、位置以及文本样式


      显示数据标签

      设置显示数据标签的内容、标签展示方式标签样式


      转化率计算方式

      仅当展示样式默认矩形时,支持选择计算方式为占上一层的百分比或者占第一层的百分比

      展示样式为标准梯形时,默认计算方式为占第一层的百分比

      说明

      转化率计算方式如下:

      • 占上一层的百分比=本层度量值/上一层度量值*100%

      • 占第一层的百分比=本层度量值/第一层度量值*100%

    • 漏斗模式转化分析时,在图表样式中设置展示样式配色设置


      配置项名称

      配置项说明

      展示样式

      支持选择横向、纵向


      配色设置

      设置漏斗配色,支持自定义每个字段的色块颜色。


      显示数据标签

      设置显示数据标签的展示方式样式

  • 工具提示中,设置是否显示提示内容以及背景色和文本样式。

  • 系列设置中,设置请选择系列别名


图表分析配置

配置项

名称

说明

数据交互

联动

当需要分析的数据存在于不同的图表,您可以通过图表联动,把多个图表关联起来,形成联动进行数据分析。具体设置请参见联动

跳转

当需要分析的数据存在于多个仪表板时,您可以通过仪表板跳转,把多个仪表板关联起来,进行数据分析。跳转包含产品内跳转页面内组件外部链接三种方式,具体设置方法请参见跳转

使用限制

漏斗图由漏斗分层/维度漏斗层宽/度量组成:

  • 漏斗分层由数据的维度决定,最多选择1个维度,也可以选择0个维度。例如区域。

  • 漏斗层宽由数据的度量决定,至少选择1个度量,最多选择10个度量。例如订单金额。

重要

漏斗图支持配置两种数据:

  • 漏斗分层选择1个维度,漏斗层宽选择1个度量。适用于分析某环节的业务数据,能够直观地发现问题。

  • 漏斗分层无维度,漏斗层宽取1~10个度量。适用于比较各个环节的业务数据。
