本章节为您介绍对比漏斗图的概述、应用示例、配置样式和如何删除对比漏斗图。

前提条件

对比漏斗图概述

对比漏斗图可被看做是对比图和漏斗图的结合体。对比图可以用来比对两类事物在不同指标下的数据情况,例如对比不同城市的工资收入和受教育程度。漏斗图可以用来展示各步骤的转化率,适用于业务流程多的流程分析,例如通过漏斗图可以清楚地展示用户从进入网站到实现购买的最终转化率。

对比漏斗图集合了这两个图表的特点,例如对比北京和上海两个城市的流动人口比例、就业率、以及商品房交易量,如果对比项之间含有漏斗效应,那么对比漏斗图既可以展示两个城市在不同指标下的数据对比,又可以将对比项之间的漏斗层级展示出来。

如果对比项之间没有漏斗效应,那么使用该图表展示数据时,图表会以普通对比图展示;如果对比项之间形成了漏斗效应,但比对的对象只有一类事物,那么该图表会以普通漏斗图来展示数据。

对比漏斗图是由对比主题和对比指标构成的。每个对比主题由数据的维度决定,如区域,产品类型等;每个对比指标由数据的度量决定,如订单数量,订单金额等。

注意 对比漏斗图只能取1个维度;漏斗层宽取1-10个度量。

对比漏斗图应用示例

使用场景示例:不同类型产品的订单数量、利润金额以及运输成本比较。以下场景均以company_sales_record数据集为例。

  1. 登录Quick BI控制台。
  2. 单击工作空间 > 数据集
  3. 数据集管理页面,选择company_sales_record数据集,单击数据集所在行的新建图标。
    说明 如果您使用的是专业版,需要您手动选择进入常规模式或者全屏模式。以下示例以常规模式为例。
  4. 单击对比漏斗图标图标,对比漏斗图的图例会自动显示在仪表板展示区。
  5. 数据标签页,选择需要的维度字段和度量字段。
    在维度列表中,找到产品类型,并将其添加到对比主题区域中;在度量列表中,找到订单数量利润金额运输成本,并将它们依次添加到对比指标区域中,如下图所示。对比漏斗取值
  6. 单击更新,系统自动更新图表。
    更新
  7. 样式标签页,更改图表的基础信息、图表样式、系列设置。
  8. 高级标签页,可对图表进行高级设置。
    高级设置
    配置项 名称 说明
    高级设置 自动刷新 选中该选项并设置时长后,例如,设置为5,每间隔5分钟,系统自动刷新图表数据。
    联动 设置该选项后,单击仪表板中某个图表中的某个区域或字段时,仪表板中和这个图表相关的其他图表的内容会发生联动变化。具体设置请参见联动设置与展示
    跳转 设置该选项后,单击仪表板中某个图表中的某个字段时,会跳转到与被单击部分相关联的报表。跳转有参数跳转和外部链接两种方式,参数跳转需结合全局参数使用。具体设置请参见跳转设置与展示
  9. 单击保存图标,保存该仪表板。

配置样式

  • 基础信息中,可设置显示主标题/备注展示跳转链接可视化样式等。
    说明 通过展示跳转链接功能,用户可以在图表界面中直接跳转至需要的报表和外部链接,实现方式简单,只需在基本信息中添加相关的显示文案和链接即可。
    可视化样式分为标准和转化分析两种。可视化样式
  • 图表样式
    • 可视化样式标准时,可在图表样式中设置展示样式显示度量名显示数据标签转化率计算方式漏斗配色数据标签展示方式显示模式底部样式显示图例标准图标样式
      说明 转化率计算方式如下:
      • 占上一层的百分比=本层度量值/上一层度量值*100%
      • 占第一层的百分比=本层度量值/第一层度量值*100%
    • 可视化样式为转化分析时,可在图表样式中设置展示样式漏斗配色数据标签展示方式转化分析图表样式
  • 系列设置中,可设置度量的别名和数据显示格式。

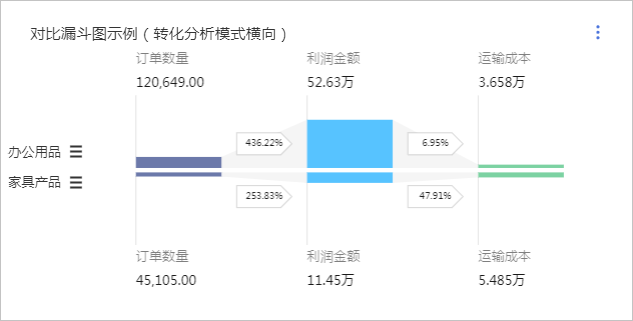

更新后如下图所示。对比漏斗示例

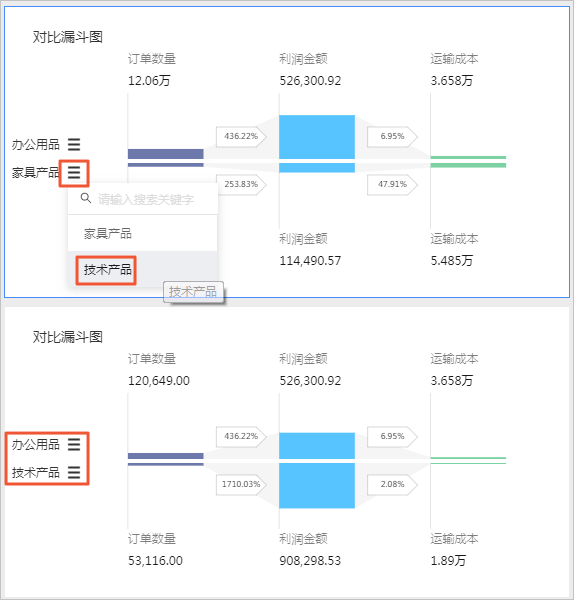

单击维度值后的切换图标图标可更换对比的维度值,如下图所示。切换维度值展示

删除图表

如果您想删除当前图表,请参考以下步骤操作。

  1. 单击图表右上方更多图标。
  2. 选择删除,当前图表即可被删除。
