设备影子数据通过Topic进行流转,主要包括设备上报状态到设备影子、应用程序更改设备状态、设备离线再上线后主动获取设备影子信息,和设备端请求删除设备影子中的属性信息。本文介绍设备影子Topic及其数据格式。

设备影子Topic

物联网平台已为每个设备预定义了两个Topic,用于实现设备影子数据流转。

  • /shadow/update/${YourProductKey}/${YourDeviceName}

    设备和应用程序发布消息到此Topic。物联网平台收到该Topic的消息后,将消息中的状态更新到设备影子中。

  • /shadow/get/${YourProductKey}/${YourDeviceName}

    设备影子更新状态到该Topic,设备订阅此Topic获取最新消息。

使用示例

本文以灯泡设备为例,说明设备、设备影子以及应用程序之间的通信,主要介绍设备主动上报状态、应用程序改变设备状态、设备主动获取影子内容,和设备主动删除影子属性。

示例中,产品的ProductKeya1PbRCF****;设备名称DeviceNamelightbulb。设备以QoS=1发布消息和订阅两个设备影子Topic。

设备主动上报状态

设备在线时,主动上报设备状态到影子,应用程序主动获取设备影子状态。

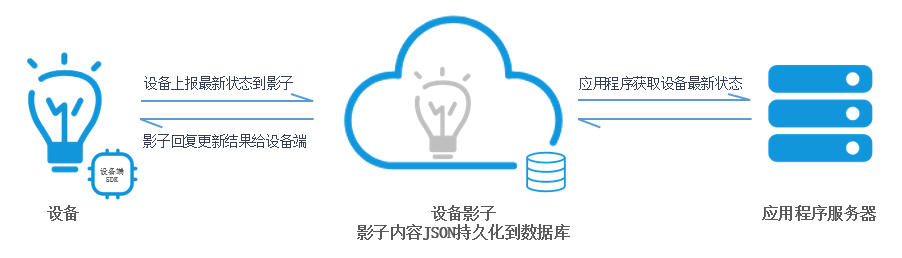

数据流转过程如下图所示。

设备主动上报状态
  1. 当灯泡lightbulb上线时,使用Topic /shadow/update/a1PbRCF****/lightbulb上报最新状态到影子。
    发送的JSON消息格式:
    {
        "method": "update",
        "state": {
            "reported": {
                "color": "red"
            }
        },
        "version": 1
    }
    表 1. 上报参数说明
    参数 说明
    method 表示设备或者应用程序请求设备影子时的操作类型。

    当执行更新操作时,method为必填字段,设置为update

    state 表示设备发送给设备影子的状态信息。

    reported为必填字段,状态信息会同步更新到设备影子的reported部分。

    version 表示设备影子检查请求中的版本信息。

    只有当新版本大于当前版本时,设备影子才会接收设备端的请求,并更新设备影子版本。

    如果version设置为-1时,表示清空设备影子数据,设备影子会接收设备端的请求,并将设备影子版本更新为0

  2. 设备影子接收到灯泡上报的状态数据后,更新影子文档。
    {
        "state": {
            "reported": {
                "color": "red"
            }
        },
        "metadata": {
            "reported": {
                "color": {
                    "timestamp": 1469564492
                }
            }
        },
        "timestamp": 1469564492,
        "version": 1
    }
  3. 影子文件更新后,设备影子会返回结果给设备(灯泡),即发送消息到设备订阅的Topic /shadow/get/a1PbRCF****/lightbulb中。
    • 若更新成功,发送到该Topic中的消息为:
      {
          "method": "reply",
          "payload": {
              "status": "success",
              "version": 1
          },
          "timestamp": 1469564576
      }
    • 若更新失败,发送到该Topic中的消息为:
      {
          "method": "reply",
          "payload": {
              "status": "error",
              "content": {
                  "errorcode": "${errorcode}",
                  "errormessage": "${errormessage}"
              }
          },
          "timestamp": 1469564576
      }
      表 2. 错误码说明
      errorCode errorMessage
      400 不正确的JSON格式。
      401 影子数据缺少method信息。
      402 影子数据缺少state字段。
      403 影子数据中version值不是数字。
      404 影子数据缺少reported字段。
      405 影子数据中 reported属性字段为空。
      406 影子数据中 method是无效的方法。
      407 影子内容为空。
      408 影子数据中reported属性个数超过128个。
      409 影子版本冲突。
      500 服务端处理异常。

应用程序改变设备状态

应用程序通过调用云端API UpdateDeviceShadow下发期望状态给设备影子,设备影子再将文件下发给设备端。设备根据影子更新状态,并上报最新状态至影子。

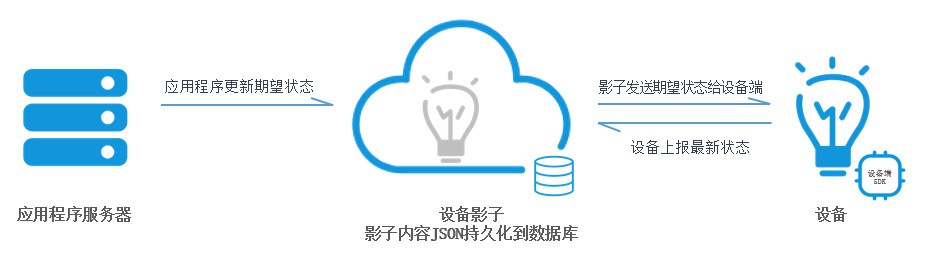

数据流转流程如下图所示。

应用程序改变设备状态
  1. 应用程序调用云端API UpdateDeviceShadow,下发消息更改灯泡状态,例如需将灯泡的color属性值改为green

    调用API时,参数ShadowMessage的值为:

    {
        "method": "update",
        "state": {
            "desired": {
                "color": "green"
            }
        },
        "version": 2
    }
  2. 设备影子接收到更新请求,更新其影子文档为:
    {
        "state": {
            "reported": {
                "color": "red"
            },
            "desired": {
                "color": "green"
            }
        },
        "metadata": {
            "reported": {
                "color": {
                    "timestamp": 1469564492
                }
            },
            "desired": {
                "color": {
                    "timestamp": 1469564576
                }
            }
        },
        "timestamp": 1469564576,
        "version": 2
    }
  3. 设备影子更新完成后,发送返回结果到Topic/shadow/get/a1PbRCF****/lightbulb中。返回结果信息构成由设备影子决定。
    {
        "method": "control",
        "payload": {
            "state": {
                "reported": {
                    "color": "red"
                },
                "desired": {
                    "color": "green"
                }
            },
            "metadata": {
                "reported": {
                    "color": {
                        "timestamp": 1469564492
                    }
                },
                "desired": {
                    "color": {
                        "timestamp": 1469564576
                    }
                }
            }
        },
        "version": 2,
        "timestamp": 1469564576
    }
  4. 如果设备灯泡在线,并且订阅了Topic/shadow/get/a1PbRCF****/lightbulb,则会立即收到消息。

    收到消息后,根据请求文档中desired的值,将灯泡颜色变成绿色。

    灯泡更新完状态后,上报最新状态到物联网平台。

    {
        "method": "update",
        "state": {
            "reported": {
                "color": "green"
            }
        },
        "version": 3
    }
    说明 如果有时间戳判断指令过期,也可以选择不更新。
  5. 最新状态上报成功后, 设备端和设备影子进行以下操作。
    • 设备端发消息到Topic/shadow/update/a1PbRCF****/lightbulb中清空desired属性。消息如下:
      {
          "method": "update",
          "state": {
              "desired": "null"
          },
          "version": 4
      }
    • 设备影子会同步更新影子文档,此时的影子文档如下:
      {
          "state": {
              "reported": {
                  "color": "green"
              }
          },
          "metadata": {
              "reported": {
                  "color": {
                      "timestamp": 1469564577
                  }
              },
              "desired": {
                  "timestamp": 1469564576
              }
          },
          "version": 4
      }

设备主动获取影子内容

若应用程序发送指令时,设备离线。设备再次上线后,将主动获取设备影子内容。

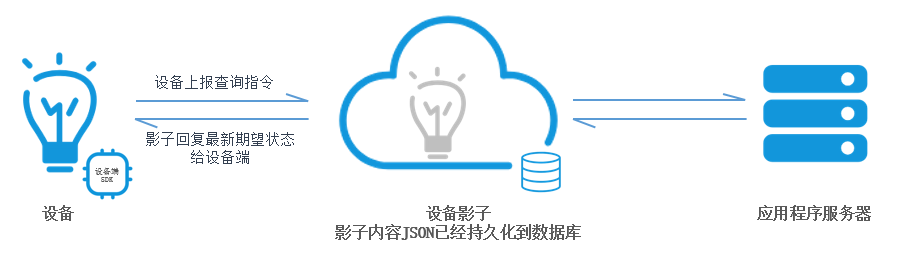

数据流转过程如下图所示。

设备主动获取影子内容
  1. 灯泡主动发送以下消息到Topic/shadow/update/a1PbRCF****/lightbulb中,请求获取设备影子中保存的最新状态。
    {
        "method": "get"
    }
  2. 当设备影子收到这条消息后,发送最新状态到Topic/shadow/get/a1PbRCF****/lightbulb。灯泡通过订阅该Topic获取最新状态。消息内容如下:
    {
        "method": "reply",
        "payload": {
            "status": "success",
            "state": {
                "reported": {
                    "color": "red"
                },
                "desired": {
                    "color": "green"
                }
            },
            "metadata": {
                "reported": {
                    "color": {
                        "timestamp": 1469564492
                    }
                },
                "desired": {
                    "color": {
                        "timestamp": 1469564492
                    }
                }
            }
        },
        "version": 2,
        "timestamp": 1469564576
    }

设备主动删除影子属性

若设备端已经是最新状态,设备端可以主动发送指令,删除设备影子中保存的某条属性状态。

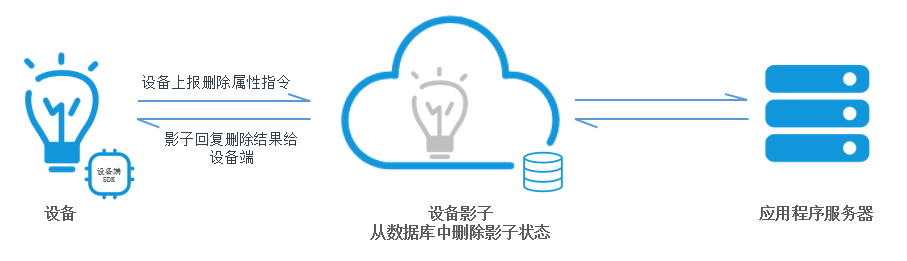

数据流转过程如下图所示。

设备主动删除影子属性

设备发送以下内容到Topic/shadow/update/a1PbRCF****/lightbulb中。

其中,methoddelete,属性的值为null

  • 删除影子中某一属性。
    {
        "method": "delete",
        "state": {
            "reported": {
                "color": "null",
                "temperature": "null"
            }
        },
        "version": 1
    }
  • 删除影子全部属性。
    {
        "method": "delete",
        "state": {
            "reported": "null"
        },
        "version": 1
    }
