使用NAT网关功能前,您需要了解以下基本概念。

NAT网关

NAT网关(NAT Gateway)是一款企业级的公网网关,提供NAT代理(SNAT和DNAT)、高达10 Gbps级别转发能力以及跨可用区的容灾能力。

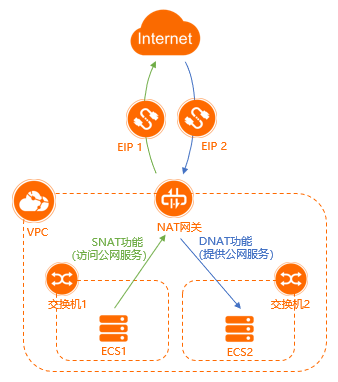

NAT网关图解
NAT网关支持按规格计费和按使用量计费,两种方式对应的最大连接数和新建规格如下所示:
  • 按固定规格计费
    NAT网关提供小型、中性、大型和超大型-1规格。不同规格的NAT网关会影响SNAT最大连接数和SNAT每秒新建连接数,但不会影响DNAT性能。不同规格的NAT网关的对比如下表所示。
    规格 SNAT最大连接数 SNAT最大新建规格
    小型 1万 1千
    中型 5万 5千
    大型 20万 1万
    超大型-1 100万 5万
  • 按使用量计费
    按使用量计费支持超大弹性能力:
    规格 SNAT最大连接数 SNAT最大新建规格 吞吐量
    默认规格 200万 10万 5 Gbps
    提交工单最大可提升的额度 1000万 100万 100 Gbps
在选择NAT网关规格时,有以下特征和限制:
  • NAT网关的规格与共享带宽包的带宽大小、IP个数之间没有相互制约关系。
  • NAT网关在云监控控制台只提供最大连接数监控,不提供每秒新建连接数监控。
  • NAT网关SNAT的连接超时时间为900秒。
  • 为避免网络拥塞、公网抖动可能造成的SNAT连接超时,请确保您的业务应用有自动重连机制,这样可以提供更高的可用性。
  • NAT网关暂不支持报文分片。
  • 对于公网上同一个目的IP和端口,NAT网关配置的EIP数限制NAT网关的最大并发数,绑定单个EIP最大连接数为55000,绑定多个EIP可以提升为N*55000。
  • 当VPC内无公网IP的ECS实例通过NAT网关访问公网上同一个目的IP和端口的带宽大于2 Gbps时,建议您为NAT网关绑定4~8个公网IP并构建SNAT IP池,避免单个公网IP的端口数量限制可能产生的丢包。

源网络地址转换SNAT

源网络地址转换SNAT(Source Network Address Translation)支持VPC内的多个没有公网IP的ECS实例通过同一公网IP访问公网。

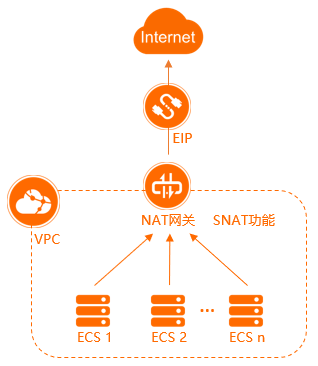

SNAT概述
您可以选择交换机和ECS两种粒度来设置SNAT功能:
  • 交换机粒度

    选择交换机为粒度创建SNAT条目后,指定交换机下的所有ECS实例都可以使用SNAT IP访问公网服务。

    说明 如果ECS实例已经持有了公网IP(例如分配了固定公网IP、绑定了EIP或设置了DNAT IP映射),当该ECS实例发起公网访问请求时,会优先通过持有的公网IP访问公网,而不会使用SNAT IP访问公网。
  • ECS实例粒度

    选择ECS实例为粒度创建SNAT条目后,仅指定的ECS实例可以使用SNAT IP访问公网服务。

目的网络地址转换DNAT

目的网络地址转换DNAT(Destination Network Address Translation)可以实现专有网络VPC内的ECS实例面向公网提供服务。DNAT将DNAT IP(DNAT条目中设置的EIP)映射给VPC内的ECS实例使用,DNAT IP收到的请求将按照自定义的映射规则,转发给VPC内的ECS实例,使ECS实例可以面向公网提供服务。

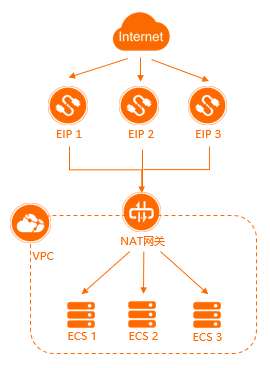

DNAT架构图

您可以通过端口映射和IP映射两种方式设置DNAT功能:

  • 端口映射
    配置端口映射后,NAT网关会将以指定协议和端口访问DNAT IP的请求转发到目标ECS实例的指定协议和端口上。例如下表中的DNAT条目。
    转发条目 公网IP 公网端口 私网IP 私网端口 协议
    条目1 1.x.x.1 80 192.168.1.1 80 TCP
    条目2 2.x.x.2 8080 192.168.1.2 8000 UDP
    • 条目1:NAT网关会将访问1.x.x.1的TCP 80端口的请求转发到192.168.1.1的TCP 80端口上。
    • 条目2:NAT网关会将访问2.x.x.2的UDP 8080端口的请求转发到192.168.1.2的UDP 8000端口上。
  • IP映射

    配置IP映射后,NAT网关会将任何访问DNAT IP的请求都将转发到目标ECS实例上。例如下表中的DNAT条目。

    转发条目 公网IP 公网端口 私网IP 私网端口 协议
    条目3 3.x.x.3 Any 192.168.1.3 Any Any

    条目3:NAT网关会将任何访问3.x.x.3的请求转发到192.168.1.3实例上。

相关文档:

创建DNAT提供公网服务

相关概念

  • 弹性公网IP

    弹性公网IP(Elastic IP Address,简称EIP)是可以独立购买和持有的公网IP地址资源。EIP可绑定到专有网络类型的ECS实例、专有网络类型的私网SLB实例、专有网络类型的辅助弹性网卡、NAT网关和高可用虚拟IP上。更多信息,请参见什么是弹性公网IP

  • 共享带宽

    共享带宽是一个独立的产品,提供地域级带宽共享和复用功能,支持同地域下所有EIP共享带宽,进而让绑定EIP的云服务器ECS、NAT网关或负载均衡SLB同时共享带宽。更多信息,请参见什么是共享带宽
