本文介绍了Node资源的详细信息。

功能入口

  1. 登录ARMS控制台
  2. 在左侧导航栏单击Kubernetes监控
  3. 在顶部菜单栏,选择地域。
  4. Kubernetes监控页面,单击Kubernetes集群名称。
  5. 在总览页面的Node资源概览区域单击查看全部Node
  6. Node列表页面,单击目标Node名称。
  7. 在Node详情页面右上角的时间选择框内设置需要查看的时间段。

基本信息

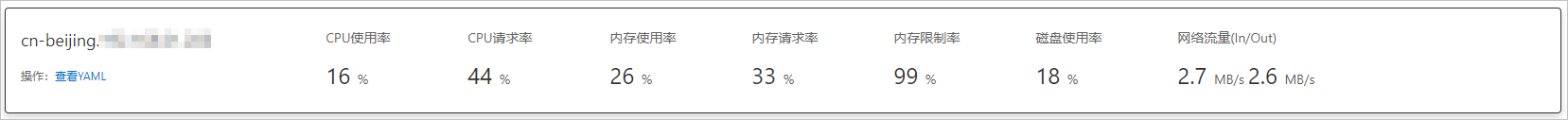

在Node基本信息区域显示Node的CPU使用率、CPU请求率、CPU限制率、内存使用率、内存请求率、内存限制率、磁盘使用率和网络流量。

容器监控Node详情基本信息

在基本信息区域,您可以执行以下操作:

单击查看YAML,查看Node的YAML文件内容。

CPU

CPU区域显示了Node CPU容量,以及CPU使用率、CPU请求率和CPU限制率的时序曲线。

容器监控Node详情CPU
CPU区域,您可以执行以下操作:
  • 将鼠标悬浮于CPU的时序曲线上,可以查看对应时间点具体的数值。
  • 单击指标名称,可以显示或隐藏对应的时序曲线。

内存

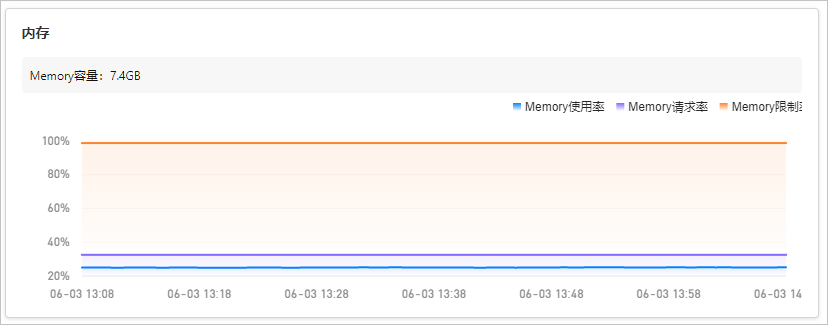

内存区域显示了Node内存容量,以及内存使用率、请求率和限制率的时序曲线。

容器监控Node详情内存
内存区域,您可以执行以下操作:
  • 将鼠标悬浮于内存的时序曲线上,可以查看对应时间点具体的数值。
  • 单击指标名称,可以显示或隐藏对应的时序曲线。

磁盘

磁盘区域显示了Node磁盘使用率的时序曲线。

容器监控Node详情磁盘

磁盘区域,您可以执行以下操作:

将鼠标悬浮于内存的时序曲线上,可以查看对应时间点具体的数值。

网络

网络区域显示了Node网络流入流量和流出流量的时序曲线。

容器监控Node详情流量
网络区域,您可以执行以下操作:
  • 将鼠标悬浮于内存的时序曲线上,可以查看对应时间点具体的数值。
  • 单击指标名称,可以显示或隐藏对应的时序曲线。

Pod列表

Pod列表区域显示当前Node下的所有Pod,以及Pod的CPU使用情况、CPU请求率、CPU限制率、内存使用情况、内存请求率、内存限制率、运行时长和状态。

容器监控Node详情当前Pod详情
Pod列表区域,您可以执行以下操作:
  • 单击CPU使用、CPU请求率、CPU限制率、内存使用、内存请求率、内存限制率右侧的排序图标,可以分别按对应指标排序。
  • 单击Pod名称,可以查看目标Pod详情。更多信息,请参见Pod详情

Conditions

Conditions区域显示了Node的下所有Conditions的名称、运行状态、上次转换事件、原因和信息。

容器监控Deployment详情conditions

联系我们

如果您在使用Kubernetes监控中有任何问题,请联系Kubernetes监控答疑钉钉群(群号:35568145)获取帮助。
