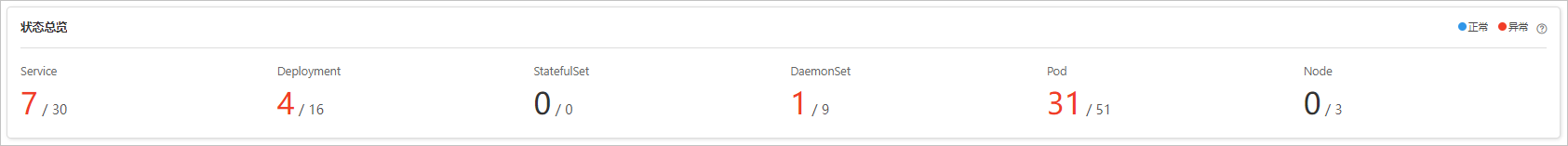

本文介绍了Kubernetes集群的总览信息,包括Kubernetes集群内所有资源的异常数和总数,资源在命名空间中的分布,Service、Deployment性能概览和Node的资源概览。

功能入口

  1. 登录ARMS控制台
  2. 在左侧导航栏单击Kubernetes监控
  3. 在顶部菜单栏,选择地域。
  4. Kubernetes监控页面,单击目标Kubernetes集群名称。
  5. 在总览页面右上角的时间选择框内设置需要查看的时间段。
    设置完成后,可以查看目标时间段内Kubernetes集群的基本信息。
    说明 在选定时间段内,产生告警事件的资源即为异常资源。异常资源对应的数据和曲线显示为红色,正常资源对应的数据和曲线显示为蓝色。

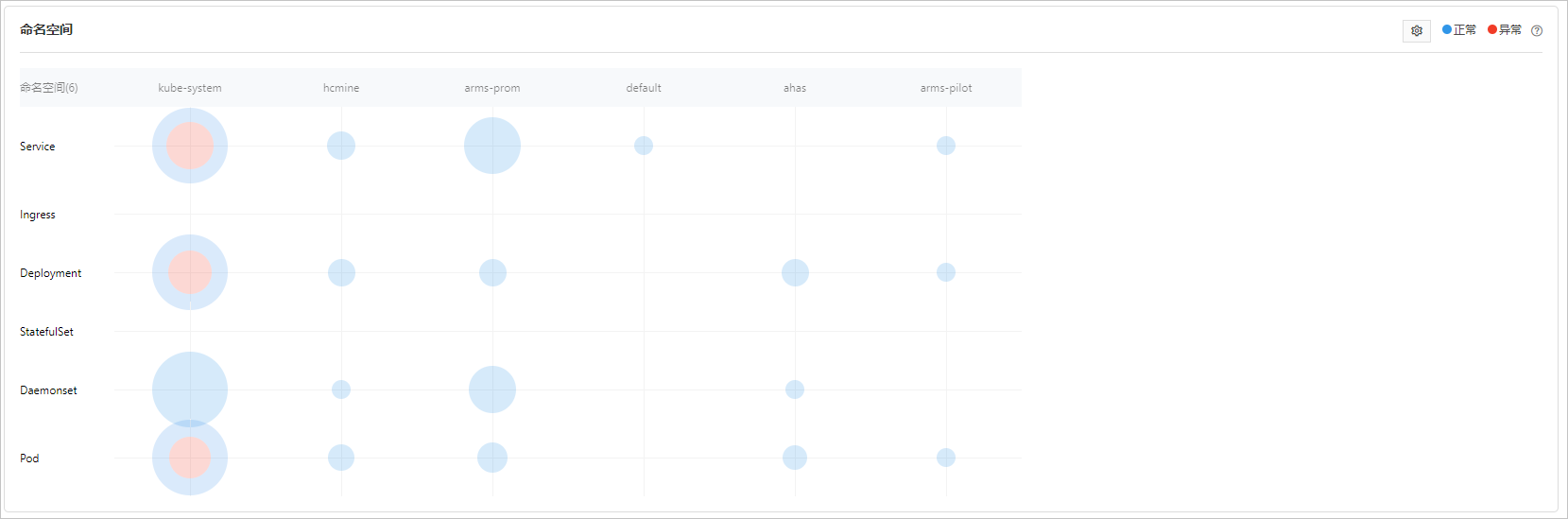

命名空间

命名空间区域显示当前Kubernetes集群下的所有命名空间对应资源的异常数和正常数。

容器监控-总览-命名空间
命名空间区域,您可以执行以下操作:
  • 查看命名空间和资源的交点:
    • 如果交点全部为红色,说明当前命名空间下对应资源全部异常,将鼠标悬浮于交点上,会显示异常资源数量。
    • 如果交点全部为蓝色,说明当前命名空间下对应资源全部正常,将鼠标悬浮于交点上,会显示正常资源数量。
    • 如果交点同时存在红色和蓝色,说明当前命名空间下存在部分资源异常,将鼠标悬浮于交点上,会显示异常资源数量。
    • 如果交点处为空,说明当前命名空间下没有对应资源。
    说明 颜色区域的大小对应了资源的数量。
  • 单击命名空间和资源的交点的红色部分,可以查看目标命名空间下异常资源列表。更多信息,请参见资源列表
  • 单击命名空间和资源的交点的蓝色部分,可以查看目标命名空间下所有的资源列表。更多信息,请参见资源列表
  • 单击右上角的搜索文本框,可以查找目标命名空间或调整命名空间的顺序。
    说明 命名空间默认按资源异常状态排序。

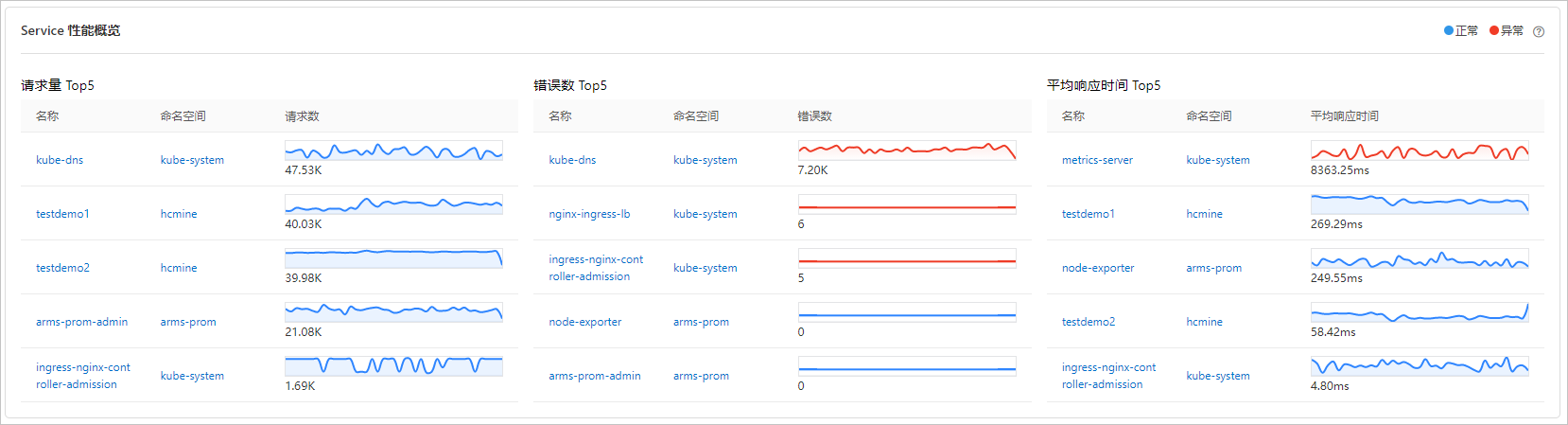

Service性能概览

Service性能概览区域显示了当前集群下指定时间段内Service请求数、错误数和平均响应时间最大的Top 10列表,并显示了Service所属的命名空间以及请求数、错误数和平均响应时间的时序曲线。

容器监控-总览Top Ingress
Service性能概览区域,您可以执行以下操作:
  • 将鼠标悬浮于请求数、错误数和平均响应时间的时序曲线上,可以查看对应时间点具体的数值。
  • 单击命名空间名称,查看目标命名空间的Service列表。更多信息,请参见Service列表
  • 单击Service名称,可以查看目标Service的详细信息。更多信息,请参见Service详情

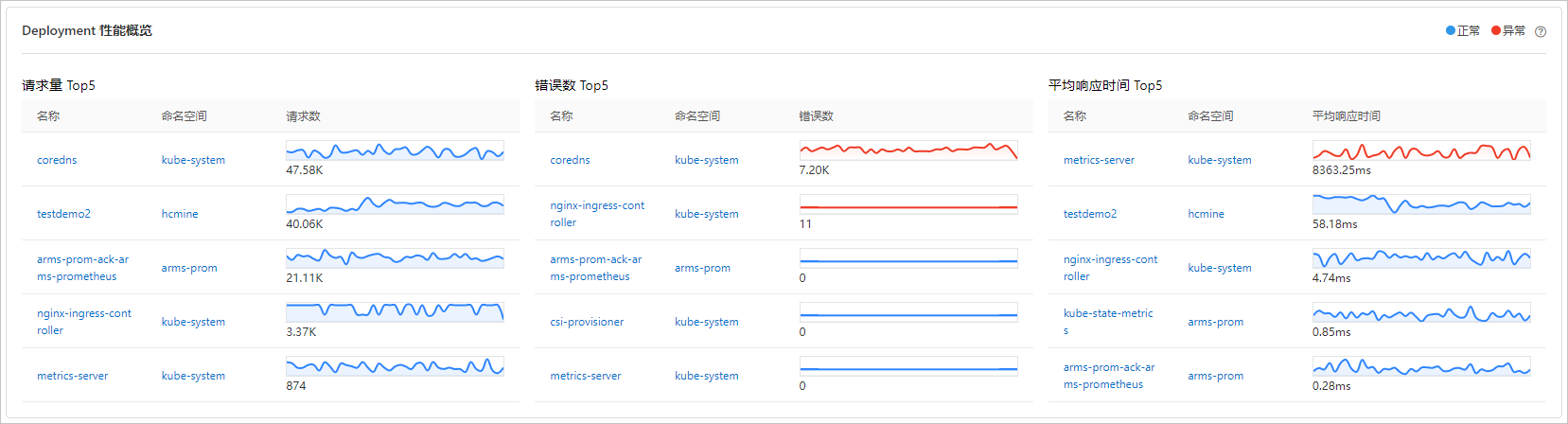

Deployment性能概览

Deployment性能概览区域显示了当前集群下指定时间段内Deployment请求数、错误数和平均响应时间最大的Top 10列表,并显示了Deployment所属的命名空间以及请求数、错误数和平均响应时间的时序曲线。

容器监控-总览TopService
Deployment性能概览区域,您可以执行以下操作:
  • 将鼠标悬浮于请求数、错误数和平均响应时间的时序曲线上,可以查看对应时间点具体的数值。
  • 单击命名空间名称,查看目标命名空间的Deployment列表。更多信息,请参见Deployment列表
  • 单击Deployment名称,可以查看目标Deployment的详细信息。更多信息,请参见Deployment详情

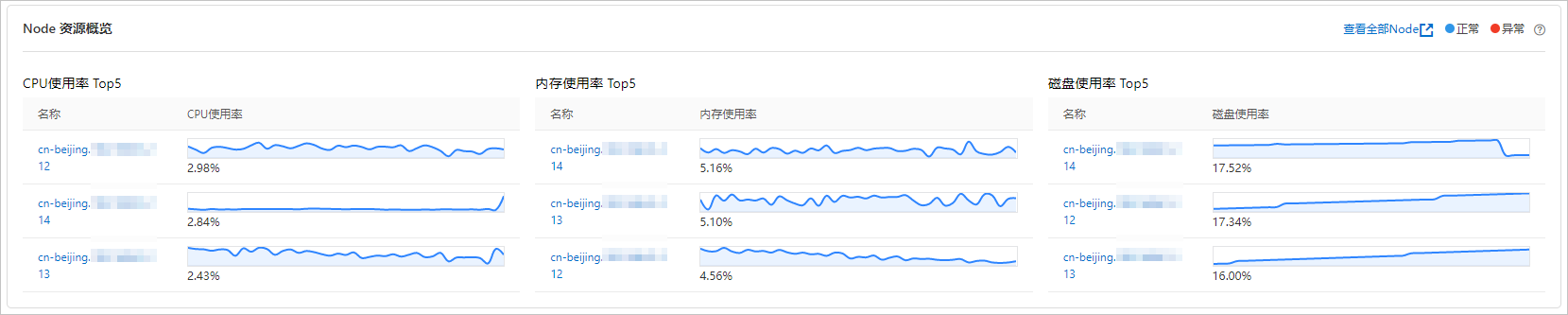

Node资源概览

Node资源概览区域显示了当前集群下指定时间段内Node的CPU使用率、内存使用率和磁盘使用率最大的Top 10列表,并显示了Node的CPU使用率、内存使用率和磁盘使用率的时序曲线。

说明 CPU使用率、内存使用率或磁盘使用率平均值大于70%的Node为异常Node,对应的时序曲线为红色。
容器监控-Node列表
Node资源概览区域,您可以执行以下操作:
  • 将鼠标悬浮于CPU使用率、内存使用率和磁盘使用率的时序曲线上,可以查看对应时间点具体的数值。
  • 单击Node性能概览区域右上角的查看全部Node,可以查看所有Node列表。更多信息,请参见Node列表
  • 单击Node名称,可以查看目标Node的详细信息。更多信息,请参见Node详情
