云企业网:云连接网带宽复用

更新时间:Nov 23, 2023

云连接网CCN(Cloud Connect Network)带宽复用功能可以实现云连接网转发路由器TR(Transit Router)实例和同区域下地域转发路由器实例实时共享一个跨地域连接带宽,避免跨地域连接带宽手动变配的繁琐操作,提高带宽使用的灵活性。

功能介绍


单击此处按需查看本文涉及的名词介绍

地域转发路由器

指在非云连接网地域创建的转发路由器。

例如在华东1(杭州)地域创建的转发路由器或在新加坡地域创建的转发路由器。

云连接网转发路由器

指在云连接网地域创建的转发路由器。

例如在中国内地云连接网地域创建的转发路由器或在新加坡云连接网地域创建的转发路由器。

    同区域和跨区域

    指转发路由器所属的地域与云连接网转发路由器所属的云连接网是否在同一个区域。如果在同一个区域,则为同区域;如果不在同一个区域,则为跨区域。

    云连接网是一个区域概念,云连接网的一个区域对应云企业网下的多个地域。云连接网区域和云企业网地域对应关系,请参见云连接网区域和云企业网地域对应关系

    例如中国内地云连接网对应云企业网下的华东1(杭州)、华南1(深圳)等地域,则华东1(杭州)转发路由器和中国内地云连接网转发路由器为同区域,中国内地云连接网转发路由器和新加坡转发路由器为跨区域。

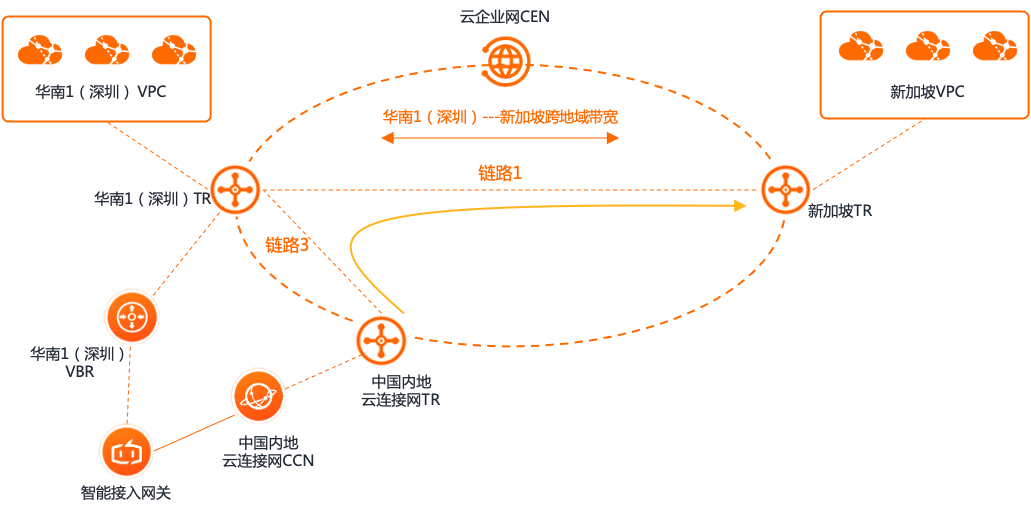

    在跨地域互通的场景中,如果云连接网转发路由器(上图TR1)和同区域地域转发路由器(上图TR2)需要同时和跨区域转发路由器(上图TR3)互通,正常情况下,您需要在云连接网转发路由器TR1和跨区域转发路由器TR3之间、地域转发路由器TR2和跨区域转发路由器TR3之间分别创建跨地域连接(如上图跨地域连接1和跨地域连接2)。由于跨地域访问的流量变化较大,不能很好地预测两个跨地域连接的网络流量,无法灵活调配跨地域连接的带宽,可能会导致因跨地域连接变配不及时而造成网络拥堵的情况。

    通过云连接网带宽复用功能,您无需在云连接网转发路由器TR1和跨区域转发路由器TR3之间配置跨地域带宽(即无需为跨地域连接2配置跨地域带宽),可以通过地域转发路由器TR2和跨区域转发路由器TR3之间的跨地域带宽(即跨地域连接1的带宽)传输云连接网转发路由器TR1下的跨地域流量。

    说明
    • 云连接网转发路由器可以与同区域下对应的地域转发路由器直接互通,无需设置跨地域带宽;云连接网转发路由器和跨区域的转发路由器互通需要设置跨地域带宽。

      例如中国内地云连接网转发路由器与华东1(杭州)地域转发路由器可以直接互通,无需跨地域带宽;中国内地云连接网转发路由器与英国(伦敦)转发路由器互通,需要跨地域带宽。

    • 云连接网转发路由器与同区域下地域转发路由器之间的跨地域带宽取决于云连接网实例绑定的智能接入网关实例的带宽。


    常见应用场景

    下文列举了常见的云连接网带宽复用场景。

    单云连接网转发路由器带宽复用

    请参见上文功能介绍部分描述的场景。

    多云连接网转发路由器带宽复用


    使用限制

    • 云连接网带宽复用功能默认不开放,如需使用 ,请提交工单申请。

    • 仅云连接网转发路由器涉及的跨地域连接才支持配置云连接网带宽复用功能。

      • 如果和云连接网转发路由器同区域的地域转发路由器是企业版转发路由器,则您需要在云连接网转发路由器和地域转发路由器之间创建跨地域连接,云连接网转发路由器和同区域地域转发路由器之间才能互通,创建跨地域连接时无需配置跨地域带宽。

      • 如果和云连接网转发路由器同区域的地域转发路由器是基础版转发路由器,则云连接网转发路由器和地域转发路由器之间无需创建跨地域连接,云连接网转发路由器和同区域的地域转发路由器之间默认互通。

    场景示例


    本文以上图场景为例,介绍云连接网带宽复用的配置流程。某企业在阿里云华东1(杭州)地域、英国(伦敦)地域分别拥有一个VPC,在中国内地拥有一个本地数据中心,企业已通过相关配置实现了三个地域的相互通信。

    在网络互通的过程中,由于VPC1和VPC2之间、本地数据中心和VPC2之间的访问流量波动较大,企业需要经常变更跨地域连接1和跨地域连接2的带宽,以确保跨地域流量可以正常传输。变更跨地域连接1和跨地域连接2带宽的工作比较繁琐且无法提前预测,为确保流量可以正常传输,企业希望通过云连接网带宽复用功能使本地数据中心和VPC2之间的流量也通过跨地域连接1传输,然后增加跨地域连接1的带宽,这样可以无需再频繁变更跨地域连接的带宽,减少网络运维工作。

    前提条件

    在使用云连接网带宽复用功能前,请确保待互通的转发路由器之间已经创建了跨地域连接。具体操作,请参见跨地域连接

    如上图场景所示:

    • 需在华东1(杭州)转发路由器与英国(伦敦)转发路由器之间、中国内地云连接网转发路由器与英国(伦敦)转发路由器之间分别创建跨地域连接(即跨地域连接1和跨地域连接2)。

    • 如果华东1(杭州)地域的转发路由器为企业版,则需确保中国内地云连接网转发路由器和华东1(杭州)转发路由器之间已创建了跨地域连接,否则配置云连接网带宽复用功能后,中国内地云连接网转发路由器的跨地域流量无法通过跨地域连接1传输。

      如果华东1(杭州)地域的转发路由器为基础版,则中国内地云连接网转发路由器和华东1(杭州)转发路由器之间无需创建跨地域连接。

    操作步骤

    1. 登录云企业网管理控制台
    2. 云企业网实例页面,单击目标云企业网实例ID。
    3. 基本信息 > 转发路由器页签,单击需要配置带宽复用的云连接网转发路由器ID。

    4. 在转发路由器详情页面,单击跨地域连接管理页签。

    5. 找到目标跨地域连接,在操作列单击配置带宽复用

    6. 设置带宽复用对话框,选择起始链路,然后单击确定设置带宽复用

      执行结果

      配置完成后,中国内地云连接网与英国(伦敦)之间的跨地域带宽将降低为0 Mbps,中国内地云连接网访问英国(伦敦)的流量将通过华东1(杭州)地域传输。带宽复用-2.png

      在云连接网转发路由器的跨地域连接管理页签,在跨地域连接互通地域列单击查看绕行路径,可查看云连接网转发路由器的绕行路径以及跨地域带宽值。


    相关操作

    修改跨地域连接带宽

    推荐调整被复用的跨地域连接的带宽值。具体操作,请参见修改跨地域连接带宽

    在上文场景中,中国内地云连接网和英国(伦敦)之间的流量将通过跨地域连接1传输,因此需要根据业务调整跨地域连接1的带宽值,以确保流量正常传输。

    取消云连接网带宽复用

    操作步骤

    1. 在云连接网转发路由器的跨地域连接管理页签,找到目标跨地域连接,在操作列单击取消带宽复用

    2. 取消带宽复用对话框选择跨地域连接带宽,然后单击确认

      • 全部降配为10Kbps测试带宽:表示取消带宽复用后,跨地域连接的带宽均降为10 Kbps。

      • 全部按当前链路的最小带宽设置:表示取消带宽复用后,跨地域连接的带宽将使用带宽复用时的链路带宽的最小值。

    示例说明

    例如,带宽复用之前各个链路的带宽值如下图所示,链路A可以配置带宽复用,当取消链路A的带宽复用时,各个链路的带宽变化如下:

    • 选择全部降配为10Kbps测试带宽时,跨地域链路A-C、A-D、B-C、B-D的带宽均变为10 Kbps。

    • 选择全部按当前链路的最小带宽设置时,跨地域链路A-C的带宽为2 Mbps;A-D的带宽为2 Mbps;B-C的带宽为5 Mbps;B-D的带宽为3 Mbps。取消带宽复用示例
